Bimetallheizkörper. technische eigenschaften. berechnung,

Was sind Bimetall-Radiatoren und wie sind sie angeordnet? Wann ist ihre Wahl gerechtfertigt? Was muss die Bindung des Geräts sein? Welche Rohre zum Anschluss dieser Batterie? Lass es uns herausfinden.

Was ist das

Also ein Bimetallkühler: was ist das? Das Hauptmerkmal eines Heizgeräts ist seine Wärmeübertragung, die Wärmemenge, die es vom Kühlmittel an die Raumluft übertragen kann.

Die Wärmeübertragung wird von zwei Faktoren bestimmt:

1. Kühleroberflächentemperatur;
2. Sein Bereich

Die Vergrößerung der Wärmeaustauschfläche ist auf zwei Arten möglich:

1. Durch Erhöhen des internen Volumens der Sektion. Hier gibt es eine Reihe von einschränkenden Faktoren - das Gewicht des Abschnitts (und entsprechend die Belastung der Befestigungselemente) und die Abmessungen des Kühlers;
2. Aufgrund der Bildung von fortgeschrittenen Flossen.

Die Hauptbedingung für eine hohe Wärmeübertragung des Instruments mit einer großen Flossenfläche ist jedoch die hohe Wärmeleitfähigkeit des Metalls, aus dem es hergestellt ist. Andernfalls entfernen die kalten Rippen einfach keine Wärme von den inneren Kanälen der Abschnitte.

In der Massenproduktion von Heizvorrichtungen sind drei relativ preiswerte Metalle - Stahl, Gusseisen und Aluminium - seit langem weit verbreitet. Die Wärmeleitfähigkeit von Aluminium ist viermal größer als die der ersten beiden Metalle:

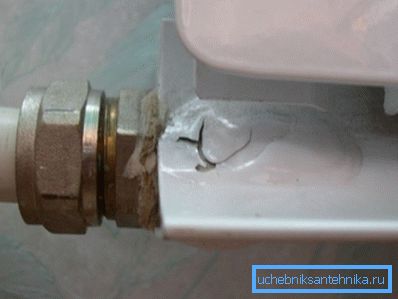

Die Wahl liegt auf der Hand: Die hohe Wärmeleitfähigkeit von Aluminium ermöglicht es Ihnen, ein kompaktes und leichtes Gerät mit höchster Wärmeübertragung zu schaffen. Und das ist wahr, aber das Problem ist, dass die geringe mechanische Festigkeit des Metalls seine Verwendung in Kühlboxen für Zentralheizungen einschränkt.

Der Grund ist eine hohe Wahrscheinlichkeit von Wasserschlägen. Das Ventil oder das Ventil muss abrupt geschlossen werden - und die Trägheit von praktisch inkompressiblem Wasser erzeugt eine Schockwelle, deren Druck an der Vorderseite 20-25 kp / cm erreichen wird, wobei die Stärke von Aluminiumbatterien nicht mehr als 16 beträgt.

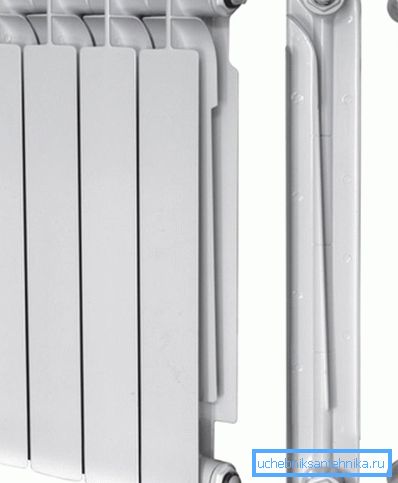

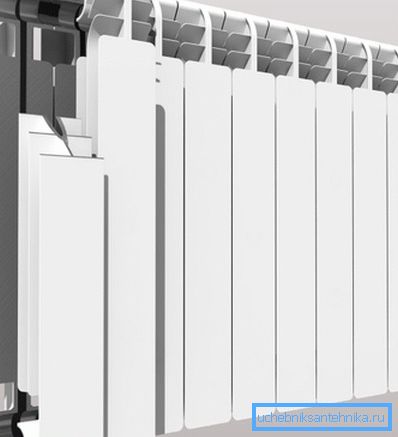

Was ist also ein Bimetall-Kühler mit Aluminium-Wärmeableitung und Stahlrohrfestigkeit? Es ist nur ein Kern aus korrosionsbeständigem Stahl, auf dessen Oberfläche Aluminiumlamellen durch Gießen geformt werden. Durch die Verwendung von zwei Metallen mit unterschiedlichen Eigenschaften können Sie die Schwachstellen jedes Metalls beseitigen und so ein Design schaffen, das ideal für die CO-Systeme geeignet ist.

Technische Eigenschaften

Die Stärke und Wärmeübertragung (und natürlich der Preis) der Bimetallsektion hängt von mehreren Faktoren ab:

• Die Form und Größe des Kerns. Sie kann nur die vertikalen Kanäle des Abschnitts verstärken oder, da sie dem hydrostatischen Druck wesentlich widerstandsfähiger sind, die vertikalen Kanäle mit Kollektoren kombinieren.
• Kern metall dicke. Die Querschnittsstärke hängt davon ab.
• Die Fläche und Dicke der Flossen;

Hinweis: Je dicker die Rippen mit fester Oberfläche, desto mehr Wärme verbrauchen sie, desto gleichmäßiger wird die Oberflächenheizung.

• Das Vorhandensein oder Fehlen von Nippelverbindungen zwischen den Abschnitten. Gewinde, auch wenn Stahl, sind immer der Schwachpunkt des Geräts.

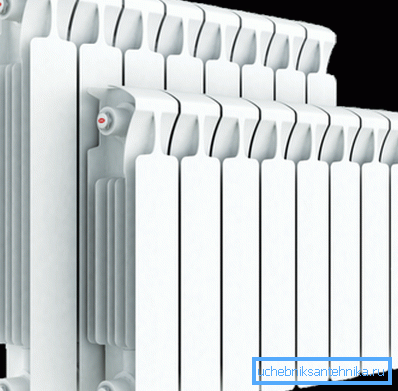

Als Beispiel stellen wir Ihnen die Eigenschaften eines der besten Geräte seiner Klasse vor - des inländischen Rifar-Monolithen.

Es ist merkwürdig: Inländische Hersteller produzieren überwiegend Bimetall-Radiatoren nach GOST 31311-2005. Es gibt jedoch keine regulatorischen Anforderungen für Bimetallinstrumente. Es ist nur der minimal zulässige Arbeitsdruck von 6 kp / cm2 angegeben.

Die minimale Lebensdauer von Bimetallheizkörpern wird auf 25 Jahre geschätzt.

Installation

Berechnung

Mit der Wahl haben wir uns entschieden. Wie lassen sich Bimetallheizkörper anhand der Parameter Ihrer Wohnung berechnen?

Mit der standardmäßigen Deckenhöhe (2,5 - 2,7 Meter) können Sie das einfachste Berechnungsschema verwenden:

• Pro Quadratmeter Fläche werden 100 Watt Wärme genommen;
• In Abhängigkeit von der Klimazone wird ein Koeffizient von 0,7 (Krim) bis 2,0 (Jakutien) verwendet;

• Der Wärmeübertragungsbereich wird auf durchschnittlich 180 Watt geschätzt.

Für die Region Moskau können Sie also den regionalen Koeffizienten von 1,2 verwenden. Für einen Raum mit einer Fläche von 25 Metern benötigen Sie 25 * 100 * 1,2 = 3000 Watt Wärme, was 3000/180 = 17 (gerundeten) Abschnitten entspricht.

Montieren

Wie hängt man einen Bimetallheizkörper an die Wand?

• Normalerweise werden zur Befestigung Stifthalter verwendet, die in Kunststoffdübel geschraubt werden;
• Stattdessen können Sie Stücke aus glatter Stahlverstärkung mit einem Durchmesser von 10 bis 12 mm verwenden, die in die vorgebohrten Löcher mit einem etwas kleineren Durchmesser gehämmert werden.

Binden

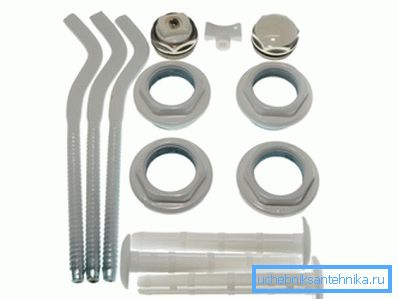

Welches Zubehör für Bimetall-Radiatoren wird benötigt, wenn Sie sie von Hand installieren?

1. Satz Kühlerstecker (4 Stück, Außengewinde DU25). Der Durchmesser des Innengewindes der Durchführungsstopfen wird durch die Anzahl der Abschnitte des Geräts bestimmt: Wenn weniger als 10 vorhanden sind, reicht der Liner mit dem Nenndurchmesser DN15 aus, wenn er größer ist, sollten die Stecker mit dem Innengewinde DN20 besser verwendet werden.
2. Gas- oder Thermokopf und Kugelhahn mit Amerikaner zum Anschluss an Staus. Mit der Drosselklappe können Sie das Wärmeübertragungsgerät manuell und den Thermokopf einstellen - automatisch, abhängig von der Temperatur der Raumluft;
3. An der Oberseite des Aufstiegs der Wohnung muss der Kühler mit einem Mayevsky-Kran zur Entlüftung ausgestattet sein.

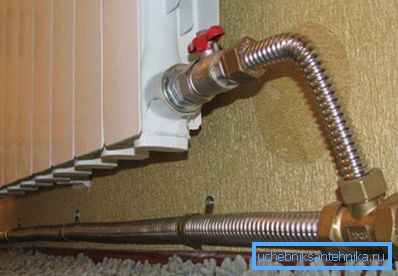

Welche Rohre zum Anschluss verwenden? Vorzugsweise - gewelltes Edelstahl.

Was ist der Grund für diese Anweisung?

• Sie haben eine hohe Zugfestigkeit;

Wichtig: Kunststoff- oder Metallkunststoffrohre sind immer das schwache Glied: Was ist der Sinn eines Heizkörpers, der einem Wasserschlag mit einem Druck von 40 Atmosphären standhalten kann, wenn die Rohre bereits bei 20 platzen?

• Sie verbiegen sich mit einem minimalen Radius und erfordern keine genauen Passgrößen.
• Sie sind mit Klemmverschraubungen mit zwei verstellbaren Schlüsseln montiert.

Tipps zum Bauen

Die Kühlerstecker sind mit Paronit- oder Silikondichtungen abgedichtet - die gleichen, die zum Aufbau des Bimetallkühlers mit zusätzlichen Abschnitten verwendet werden.

Andere Verbindungen werden mit Gewindedichtungsmittel Tangit Unilok oder Flachs mit Farbe aufgewickelt.

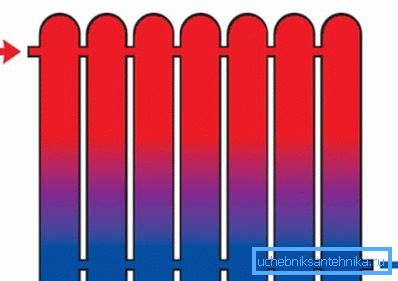

Verwenden Sie bei einer großen Kühlerlänge (10 Abschnitte) eine diagonale Verbindung anstelle einer seitlichen Verbindung. Dann müssen Sie nicht erraten, warum sich Bimetall-Radiatoren nicht über ihre gesamte Länge erwärmen: Bei seitlichen Verbindungen zirkuliert das Kühlmittel nur durch die ersten Abschnitte des Inliners.

Wahl des Wärmeträgers

Wie füllt man Bimetallkühler in solchen seltenen Fällen, wenn sie in einem autonomen Heizkreislauf verwendet werden?

In den meisten Fällen wird gewöhnliches Wasser als Kühlmittel verwendet. Abgesehen von der Tatsache, dass die Kerne der Bimetallabschnitte ausreichend korrosionsbeständig sind, ist ihr Kontakt mit Luftsauerstoff vollständig ausgeschlossen, wenn der Kreislauf mit Wasser gefüllt ist. In einer sauerstofffreien Umgebung ist das Auftreten von Rost unmöglich.

In Fällen, in denen der Heizkreislauf bei niedrigen Temperaturen gestoppt werden kann, ist es üblich, Bimetallkühler mit nicht einfrierenden Kühlmitteln aufzufüllen:

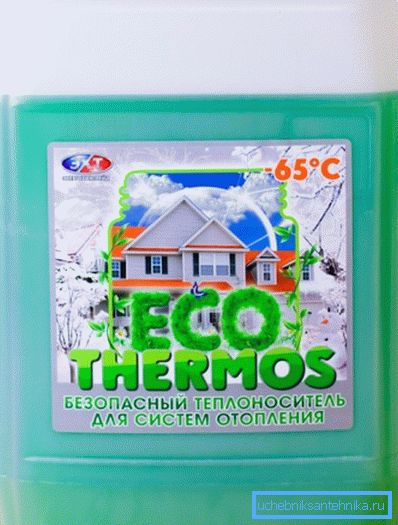

• Wässrige Lösung von Propylenglykol;

• Tosol;
• Transformatoröl.

Fazit

Abschließend erinnern wir uns noch einmal: Bimetallbatterien sind die beste Wahl für Zentralheizungssysteme. Das Video in diesem Artikel hilft dem Leser, mehr über die Eigenschaften und Merkmale der Installation dieser Geräte zu erfahren. Erfolge!
