Bimetall-radiatoren: konstruktionsmerkmale, auswahl,

Die Hersteller begannen lange Zeit, Metalle zu kombinieren, um die Effizienz von Heizgeräten zu steigern. Bimetall-Batterien sind daher in den letzten Jahren besonders populär geworden. Dies wird durch eine große Auswahl an Größen ermöglicht: Bimetallheizkörper mit 800 mm Durchmesser und kleine Geräte mit einem Achsabstand von etwa 30 cm finden Sie hier.

Designmerkmale

Ein wesentliches Merkmal eines Bimetallstrahlers ist die Verwendung von zwei verschiedenen Metallen im Design.

Je nachdem, welches Metall verwendet wurde, kann man folgende Batterietypen unterscheiden:

• Stahl + Aluminium. Dies kann als preiswerte Option betrachtet werden. Die Verteilerrohre bestehen aus Stahl, was dem Kühler gute Festigkeit verleiht.

Beachten Sie! Solche Vorrichtungen sind besonders empfindlich gegenüber der Zusammensetzung des Kühlmittels. Stahl wird zwar zum Schutz von innen verarbeitet, jedoch ist die Haltbarkeit dieses Batterietyps immer noch geringer als bei Verwendung anderer Metalle.

• Kupfer + Aluminium. In Bezug auf die Dauerhaftigkeit ist dies eine hervorragende Option, und die Korrosion gefährdet die Kollektorrohre dank der Verwendung von NE-Metallen nicht.

Das Design bleibt in beiden Fällen gleich - die Kollektorrohre bilden einen Rahmen, auf den Aluminiumlamellen gepresst werden. Das Kühlmittel strömt durch die Rohre, erwärmt sie und die Wärme verteilt sich schnell über die gesamte Fläche der Lamellen.

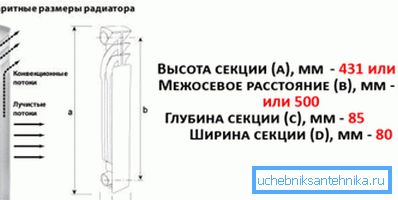

Moderne Bimetall-Radiatoren heizen den Raum nicht nur durch direkte Wärmeübertragung, sondern auch durch Konvektion. Deshalb haben sie eine solche Form. Dank spezieller Führungen dringt kühle Luft von unten in den Kühler ein, erwärmt sich dort und tritt durch den oberen Teil des Heizers aus.

Beachten Sie! Für die Lamellen kann nicht nur Aluminium verwendet werden, sondern auch andere Metalle. Im Hinblick auf Kosten / Effizienz ist Aluminium jedoch anderen Metallen vorzuziehen.

Hat dieses Design irgendwelche Vorteile?

Bimetallheizkörper sind schwieriger herzustellen als herkömmliche Heizkörper, was sich auf die Kosten auswirkt.

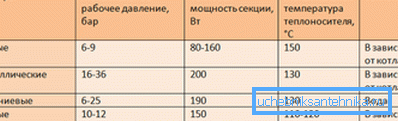

Dies ist jedoch gerechtfertigt, da der Käufer gegenüber der klassischen Gusseisenbatterie eine Reihe von Vorteilen hat:

• Die Heizung heizt sich sehr schnell auf (obwohl es beim Heizen des Hauses nicht sehr wichtig ist, aber es ist erwähnenswert).
• Bei schlechter Qualität des Wärmeträgers sollten Sie sich keine Sorgen über die Korrosion der Kollektorrohre machen (bei Verwendung von Kupfer-Aluminium-Modellen).
• Bei dem Heizsystem mit Bimetallstrahlern wird viel weniger Kühlmittel verwendet als bei der Installation herkömmlicher Heizgeräte.
• Wenn Sie die gleiche Wärmeleistung wie eine herkömmliche Gusseisenbatterie und eine Bimetallbatterie vergleichen, stellt sich heraus, dass der Bimetallkühler mehrere Male einfacher ist, sodass Sie alle Bimetallheizkörper ohne Hilfe selbst installieren können.
• Die verwendeten Metalle sind ziemlich plastisch, so dass hydraulische Stöße im Heizungssystem keine Mikrorisse verursachen. Ja, ein zufälliger Schlag wird in Zukunft kein Leck verursachen.
• Aufgrund der entwickelten Lamellenbildung ist die Oberfläche eines solchen Kühlers höher als die des Gussheizers. Deshalb ist die Wärmeübertragung etwa 1,5 bis 2,0 Mal höher.

• Die Haltbarkeit beträgt 25 Jahre, sie ist natürlich geringer als die von Gusseisen, aber auch ziemlich viel. Darüber hinaus ist dies die vom Hersteller angegebene Akkulaufzeit, in Wirklichkeit können sie 30 bis 40 Jahre arbeiten.

Bedeutende Nachteile der Kombination von Metallen bei der Konstruktion der Batterie sind nahezu ausgeschlossen.

Sie können nur auswählen:

• Der Preis für eine solche Batterie ist jedoch doppelt so hoch wie das übliche Gusseisen.
• Wenn Sie versuchen, Geld zu sparen und ein Modell mit einem Stahlkollektor zu erwerben, kann die Korrosion von Stahl die Lebensdauer des Geräts erheblich verringern, wenn Sie im Sommer Wasser aus dem System ablassen.

Lesen Sie mehr über die Auswahl und Installation von Bimetallkühlern.

Die Wahl von Batterien für zu Hause ist im Allgemeinen keine leichte Aufgabe, und bei Bimetallheizgeräten muss eine Anzahl zusätzlicher Nuancen berücksichtigt werden, beispielsweise der Durchmesser der vertikalen Kanäle der Kollektorröhren.

Worauf Sie bei der Auswahl achten müssen

Unabhängig von der gewählten Batterie müssen Sie bei der Auswahl folgende Parameter beachten:

• maximal zulässige Temperatur des Kühlmittels. Bimetallheizungen sind normalerweise für eine maximale Wassertemperatur von 110 ° C ausgelegt, wobei der maximale Betriebsdruck vom Hersteller abhängt. Zum Beispiel können Global-Radiatoren einem Druck von 35 bar standhalten, während der Royal-Thermostat nur 20 beträgt.
• Dann müssen Sie die Abmessungen der Batterie kennen (mehr dazu unten).
• In der Dokumentation wird auch die Wärmekapazität des Abschnitts angegeben. Diese Informationen helfen Ihnen zu wissen, ob die Batterie ausreichend Strom zum Heizen des Hauses hat.

Beachten Sie! Die Heizleistung wird für eine bestimmte Vorlauf- und Rücklauftemperatur angegeben. Wenn die Temperatur des Kühlmittels am Ein- und Austritt der Batterie unterschiedlich ist, muss die Wärmeübertragung neu berechnet werden.

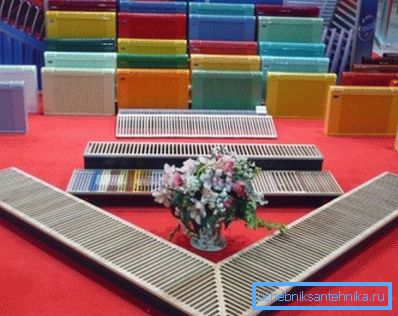

• Nun, der Auftritt spielt Wert. Grundsätzlich sehen alle modernen Batterien stilvoll und modern aus. Wenn Sie möchten, können Sie farbige Bimetall-Heizkörper zum Heizen erwerben. Werkslackierungen sind in der Regel sehr zuverlässig. Daher ist es besser, eine andere Farbe als Weiß zu zahlen, als den Kühler selbst zu bemalen.

Abmessungen der Heizkörper

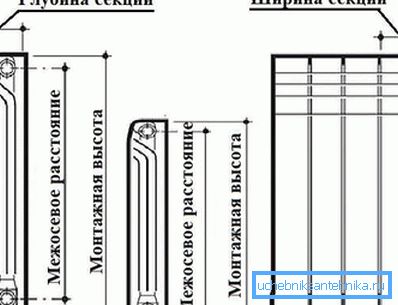

Die Abmessungen der Heizkörper umfassen die Tiefe, volle Höhe und Breite des Geräts. Darüber hinaus müssen Sie den Achsabstand berücksichtigen. Manchmal kann der Abstand zwischen den Achsen als Abstand zwischen den Mittelpunkten der Nippellöcher bezeichnet werden.

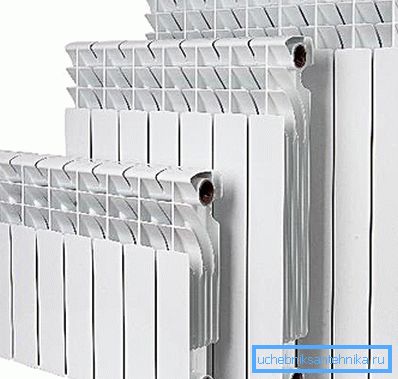

Normalerweise zeigt die Markierung des Heizgeräts bereits den Achsabstand an und die Gesamthöhe des Geräts ist 5–7 cm höher als dieser Wert. Der Abstand zwischen den Achsen von Bimetallstrahlern variiert im Bereich von 200 bis 800 mm, die beliebtesten Modelle liegen jedoch im Bereich von 300 bis 550 mm.

Heizgeräte für kleine Höhen, geeignet für Landhäuser mit großen Fenstern. Akkus normaler Größe würden unter solchen Bedingungen lächerlich aussehen und die Sicht behindern. Um die Wärmeleistung auf dem richtigen Niveau zu halten, ist die Breite niedriger Batterien größer als bei herkömmlichen Batterien. Sie werden normalerweise nicht in der Nische unter dem Fenster platziert, sondern direkt an der Wand, wodurch der Wärmeübergang durch nichts gestört wird.

Heizungs-Bimetallkühler müssen gemäß den allgemeinen Regeln für die Installation von Heizgeräten installiert werden:

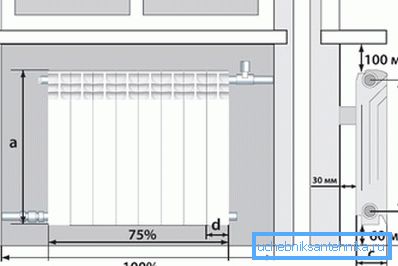

• Die Gesamthöhe wird unter Berücksichtigung der Höhe der Nische unter dem Fenster ausgewählt. Zwischen und oberhalb der Batterieoberfläche sollten Lücken von ca. 8 cm vorgesehen werden.

Beachten Sie! Vom oberen Teil des Heizkörpers aus kann der Abstand zur Batterie erhöht werden, dies verbessert nur die Konvektion, der Abstand zum Boden sollte jedoch 10 bis 12 cm nicht überschreiten, da sich sonst die Luft in Bodennähe kaum erwärmt und die Personen im Raum unangenehm sind.

• Bei der Installation mit eigenen Händen empfiehlt es sich, einen Heizkörper zu wählen, dessen Achsabstand genau dem Abstand zwischen Vorlauf und Rücklauf entspricht. Bei der Installation müssen die Rohre nicht reduziert / verdünnt werden.

Voll- oder Sektionsheizkörper zur Auswahl

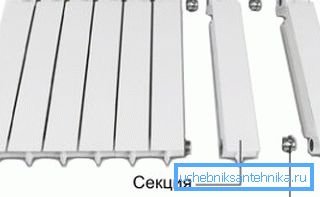

Die meisten Bimetall-Radiatoren sind Schnitte. Bei solchen Konstruktionen wird die Verbindung separater Abschnitte durch Stahlnippel mit unterschiedlichen Gewinden bereitgestellt. Wenn sich der Nippel dreht, werden die Abschnitte fest aneinander gepresst und spezielle Dichtungen sorgen für zusätzliche Dichtheit.

Ein solcher modularer Aufbau ermöglicht die Vereinheitlichung der Produktion. Es reicht für den Hersteller aus, Teile einer bestimmten Größe mit einer Wärmeleistung von etwa 200 Watt herzustellen. Dann können Sie aus diesen Abschnitten ein Heizgerät mit beliebiger Leistung zusammenstellen. Es hängt alles davon ab, wie viele Abschnitte kombiniert werden.

Der Nachteil einer solchen Batterie kann als erhöhte Anzahl von Verbindungen betrachtet werden. Aus diesem Grund ist der Arbeitsdruck niedriger als bei Vollkühlern und die Gefahr von Undichtigkeiten, wenn der Hydraulikhammer höher ist.

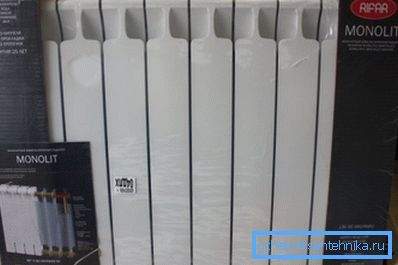

Bimetallische monolithische Heizstrahler sind einteilig aufgebaut, das Funktionsprinzip ist das gleiche, nur der Kollektor besteht aus einteiligen Rohren und Aluminiumlamellen werden darauf gepresst. Auf diese Weise können Sie den Betriebsdruck im System auf bis zu 100 bar erhöhen (trotz der Tatsache, dass die obere Grenze für Teilbreiten bei etwa 35 bar liegt). Bei den übrigen Parametern (wie Haltbarkeit, Wärmeübertragung sind monolithische Kühler den Schnittkühlern nicht unterlegen).

Heizkörper von welchem ​​Hersteller ist besser zu wählen

Wenn einige Hersteller zum ersten Mal nach dem Markteintritt Fehler in der Produktion machten, stellen die meisten Unternehmen heute qualitativ hochwertige Batterien her. Besonders beliebt sind die Produkte von Rifar (Russland), Global und Sira (italienische Hersteller), MARS (Südkorea) Radiatoren haben sich gut bewährt.

Beachten Sie! Der Begriff "bimetallisch verstärkte Heizungsheizkörper" kann angetroffen werden. Mit diesem Begriff ist ein gewöhnliches Gerät aus Stahl und Aluminium gemeint. Wenn der Name "verstärkt" im Namen des Herstellers erwähnt wird, wird lediglich die Festigkeit der Struktur betont.

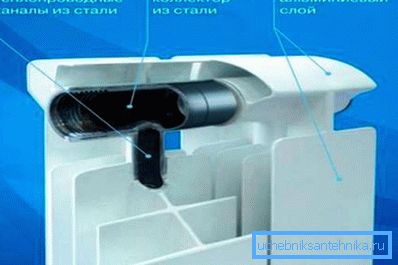

Grundsätzlich sind die Eigenschaften der meisten Bimetall-Batterien vergleichbar: Betriebsdruck 20-35 bar, Kühlmitteltemperatur 110-135 ° C, Wärmeleistung im Bereich von 150-200 Watt. Bei der Auswahl sollte jedoch auf zusätzliche Parameter geachtet werden, zum Beispiel auf den Durchmesser der vertikalen Verteilerrohre.

Bei alten Heizsystemen wird der Einbau von Heizgeräten mit einem vertikalen Rohrdurchmesser von 6 mm nicht empfohlen (solche Modelle stehen in der Produktliste italienischer Hersteller). Das Lumen kann einfach verstopft werden, und die Heizleistung der Heizung nimmt ab.

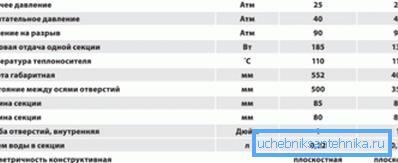

Grundsätzlich genügt es bei der Auswahl, den Raumbereich zu kennen, um die benötigte Wärmeleistung der Batterie näher kennenzulernen und eine Tabelle mit den Eigenschaften der Heizkörper zu haben. Dies reicht aus, um ein eigenes Modell zu wählen.

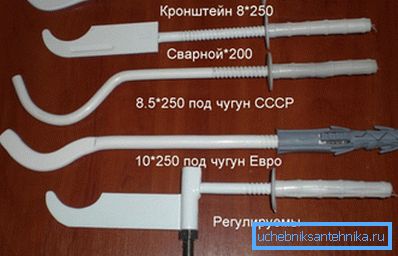

In Bezug auf die Konfiguration enthält der Kühler selbst normalerweise Halterungen für die Montage. Für die Installationsanweisungen muss das Heizgerät an der Wand befestigt werden, damit sie sich als nützlich erweisen. Aufgrund des geringen Gewichts der Batterie werden Bodenkonsolen sehr selten verwendet, und nur dann, wenn es unerwünscht ist, Löcher in die Wand zu bohren.

Am ende

Selbst die billigsten Bimetall-Radiatoren haben eine ausreichend hohe Wärmekapazität, so dass sie in Haushaltsheizungen verwendet werden können. Die restliche Kombination verschiedener Metalle führt zu einem hervorragenden Ergebnis - die Hersteller erzielten eine hohe Wärmeübertragung des Heizgeräts und reduzierten gleichzeitig sein Gewicht. Die Haltbarkeit blieb dabei auf hohem Niveau.

Das Video in diesem Artikel zeigt den Vorgang des Zusammenbaus und der Installation eines Bimetallkühlers.
