Berechnung von heizkörpern: bestimmen sie die optimale

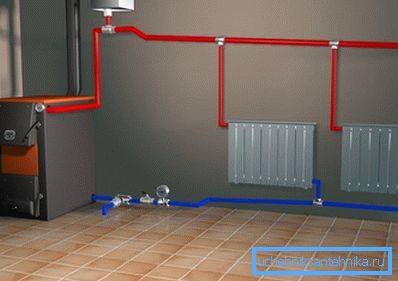

Die Berechnung der Anzahl der Heizkörper muss in der Planungsphase des Systems durchgeführt werden. Auf diese Weise können wir im Voraus herausfinden, welche Menge an Produkten wir kaufen müssen und wie wir sie für eine effizientere Heizung besser anordnen können.

Empfehlungen zur Berechnung der Parameter des Heizkreises sowie alle dazu notwendigen Daten stellen wir Ihnen in unserem Artikel vor.

Nominale Wärmeabgabe verschiedener Heizkörper

Bevor wir die Anzahl der Heizkörper berechnen, müssen wir festlegen, welche Art von Heizgeräten wir verwenden werden. Tatsache ist, dass verschiedene Heizgerätemodelle ihre eigenen Wärmeübertragungseigenschaften haben. Daher müssen wir bei gleichen Leistungsanforderungen eine unterschiedliche Anzahl von Heizgeräten erwerben und installieren.

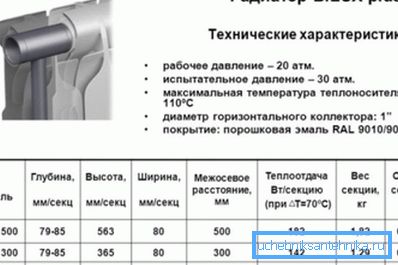

Informationen zur Wärmeübertragung werden in der Regel in der Produktspezifikation angegeben. Die Hauptinformationsquelle sind Anweisungen für ein bestimmtes Batteriemodell. Nachfolgend geben wir jedoch Referenzdaten an, mit denen Sie mindestens eine ungefähre Berechnung durchführen können.

Beachten Sie! Zusammen mit dem Begriff "Wärmeübertragung" in den Dokumenten gibt es häufig die Definition von "Leistung" oder "Wärmefluss". Diese Ausdrücke bedeuten ungefähr dasselbe, sodass Sie die vom Hersteller zur Verfügung gestellten Zahlen leicht für Berechnungen verwenden können.

Die Leistung der Heizbatterie hängt in erster Linie vom Material ab, aus dem sie besteht:

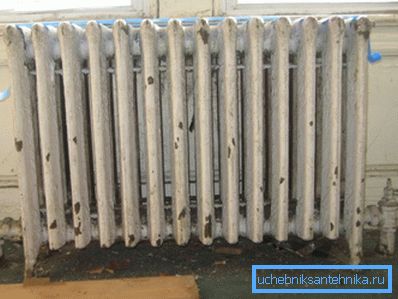

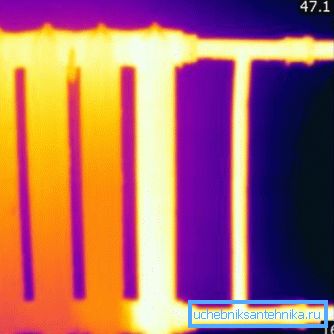

• Roheisenheizkörper in diesem Parameter sind offensichtliche Außenseiter. Somit beträgt die nominelle Wärmeübertragungsrate eines Abschnitts des MC140-Modells etwa 180 W, aber die tatsächlichen Werte übersteigen selten 60-70 W. Dies ist auf die Tatsache zurückzuführen, dass statt der nominalen 90 ⁰C in Rohren erhitzt sich Wasser selten über 80 ° C ⁰C, so dass die Berechnung von Gusseisenheizkörpern mit gutem Abstand durchgeführt werden sollte.

• Stahlheizkörper zeichnen sich durch Werte von 170 bis 190 W pro Abschnitt aus. Es ist zu beachten, dass der Wärmeverlust dieser Art von Heizkörpern beim Erwärmen der Oberfläche der Batterie nicht so groß ist wie bei Gusseisen. Aber während die Temperatur des Wassers in den Rohren auf 70 reduziert wird ⁰Mit (nicht ungewöhnlicher) Leistung wird sehr viel nachlassen.
• Aluminiumheizkörper weisen eine ziemlich gute Wärmeübertragungsleistung auf - von 200 bis 220 W / Profil. Ohne den hohen Preis und die Tendenz zur Korrosion im Kontakt mit verschmutztem Wasser könnten sie als ideale Lösung empfohlen werden.
• Die Berechnung der Leistung von Heizkörpern, die mit der Bimetalltechnologie (Stahlrohre mit Aluminiumkühlkörpern) montiert werden, basiert in der Regel auf Werten, die den Aluminiummodellen ähneln. Im Durchschnitt liegen die Leistungen zwischen 150 und 200 W, was für eine qualitativ hochwertige Heizung ausreicht.

Beachten Sie! Anstelle von Watt werden die Produkteigenschaften manchmal in Kalorien pro Stunde angegeben. Die Werte zu übersetzen ist ziemlich einfach: 1 W = 860 cal / h.

Da bekannt ist, wie viel Wärme der Heizkörperteil abgibt, kann die Berechnung der Heizungsbatterie problemlos durchgeführt werden.

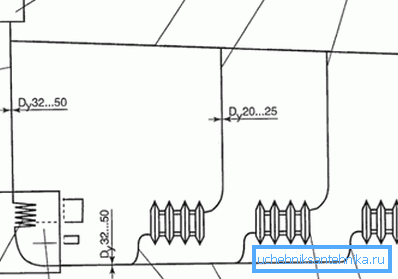

Anzahl der Batterien ermitteln

Berechnung der erforderlichen Leistung

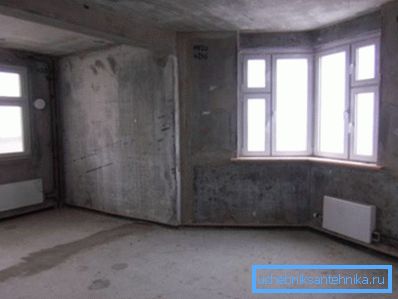

Die Frage, wie der Heizungsakku für ein bestimmtes Haus oder eine Wohnung zu berechnen ist, hängt von der Mindestleistung ab, die zum Heizen des Raums erforderlich ist. Wenn es zu viele Batterien gibt, werden wir für die Heizung zu viel bezahlen, und ohne Heizkörper können wir keine angenehme Temperatur erreichen. Folglich müssen wir den „Mittelweg“ mit unseren eigenen Händen finden. Dies kann auf zwei Arten erfolgen.

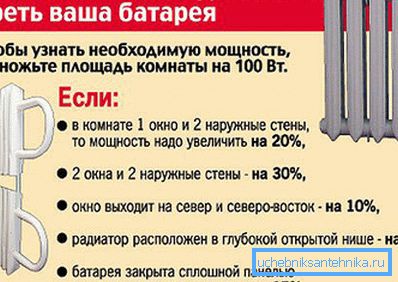

Die erste Berechnungsmethode ist äußerst einfach und basiert auf einer Analyse der Gesamtfläche des Raums:

• Wenn sich in dem Raum, für den die Berechnung durchgeführt wird, ein Fenster und eine Außenwand befindet, dann alle 10 m² 1 kW Wärmekapazität der Batterien benötigen.
• Bei zwei oder mehr Fenstern oder zwei Außenwänden erhöht sich die Mindestkapazität pro 10 Quadratmeter auf 1,3 kW.

Beachten Sie! Alle im Zuge der Berechnungen erhaltenen Bruchwerte werden aufgerundet. So erhalten wir die notwendige Leistungsreserve, die entweder bei extremer Kälte oder bei sinkenden Kühlmitteltemperaturen sehr nützlich ist.

Die zweite Methode ist genauer.

Die Berechnung wird durch die Formel W = S * h * 41 durchgeführt, wobei:

• W - minimale Wärmeabgabe der Batterien.
• S ist die Fläche des Raumes.
• h - Deckenhöhe.
• 41 - der Umrechnungsfaktor in Watt.

Die Berechnung der Kühlerabschnitte für ein bestimmtes Beispiel wird im nächsten Abschnitt beschrieben.

Berechnungsbeispiel

Um uns das Verständnis aller Nuancen zu erleichtern, lassen Sie uns berechnen, wie viele Heizkörper installiert werden müssen, um einen 5,5 m langen, 4 m breiten Raum mit einer Deckenhöhe von 2,75 m zu heizen.

Ersetzen Sie diese Zahlen in der Formel und wir erhalten:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (die Rundung erfolgt in einer größeren Richtung).

Jetzt berechnen wir die Anzahl der Kühlerabschnitte für verschiedene Metalle:

• Gusseisenbatterien: 2500/120 = 20,8. Runde auf 21.

Beachten Sie! Für die Berechnung verwenden wir den Durchschnittswert von 120 W pro Abschnitt, um Verluste aufgrund einer Abnahme der Kühlmitteltemperatur zu kompensieren. Ebenso werden wir die Nominalwerte für Stahl- und Aluminiumbatterien etwas unterschätzen.

• Stahl: 2500/160 = 15,6. Für Lager nehmen wir 16.
• Aluminium und Bimetall: 2500/190 = 13,1. 14 Kanten sollten ausreichen.

Es ist auch erwähnenswert, dass einige Modelle von Stahl-, Aluminium- und Bimetall-Kühlern in Form von Monoblöcken hergestellt werden, d. H. Nicht durch eine Sammlung einzelner Kanten, sondern durch eine ganzheitliche Konstruktion. In diesem Fall sollte die Berechnung Informationen über die Leistung der gesamten Einheit enthalten und die erforderliche Anzahl solcher Teile berechnen.

Fazit

Nachdem wir die Heizbatterie nach allen Regeln berechnet haben, garantieren wir, dass das von uns ausgerüstete System die Aufrechterhaltung des optimalen Mikroklimas im ausgewählten Raum gewährleisten kann. In diesem Fall gibt es keine überschüssige Wärme, was zu unnötigem Abfall oder zu dessen Mangel führt. Das dem Artikel beigefügte Video hilft Anfängern, die Feinheiten der aufgeworfenen Frage genauer zu verstehen.
