Berechnung von heizgeräten: einfache schemata

Wie berechnet man die Parameter der Heizung für einen Raum mit bekannten Eigenschaften? In diesem Artikel werden wir einige einfache Schemata kennenlernen, die eine akzeptable Genauigkeit der Ergebnisse liefern. Wir werden nicht in den Dschungel klettern: Alle Berechnungen können von Hand mit einer Person durchgeführt werden, die weit von der Wärmetechnik entfernt ist. Also geh

Was wir denken

Lassen Sie uns die große Aufgabe in kleine Stufen aufteilen.

Wir müssen:

1. Lernen Sie, den Bedarf des Raums in der Wärme zu beurteilen.

Hinweis: Es ist besser, in Ihrem Arsenal Berechnungspläne für beide Häuser mit normalisierter Wärmeübergangswiderstand und für Gebäude mit wesentlich besserer oder schlechterer Dämmqualität zu haben.

1. Erfahren Sie, wie Sie die Heizleistung des Heizers neu berechnen können in der Anzahl der Abschnitte des Kühlers.
2. Finden Sie heraus, wie Sie die Leistung von Geräten schätzen können, die nicht aus Standardabschnitten bestehen.

In dieser Reihenfolge und weiter.

Wärmeleistung

Wir geben zwei Möglichkeiten, um es zu bewerten.

Für normalisierten Wärmewiderstand

Für Gebäude, die den Anforderungen von SNiP 23-02-2003 entsprechen, kann der Wärmebedarf nach folgendem Schema berechnet werden:

• Der Basiswert entspricht 40 Watt pro Kubikmeter eines beheizten Raums oder einer Wohnung.
• Sie wird je nach Platzierung des Raumes mit einem Faktor multipliziert.

• Jedes Fenster in Standardgröße wird mit 100 Watt und die Tür, die zur Straße führt, mit 200 Watt erhitzt.
• Ein regionaler Koeffizient wird eingeführt.

Berechnen wir den Heizwärmebedarf für einen Raum mit Abmessungen von 4 * 5 * 3 Metern in der Stadt Komsomolsk-on-Amur im Gebiet Chabarowsk.

Das Zimmer hat eine Ecke mit zwei Fenstern.

1. 40 Watt pro Würfel ergeben 40 * 4 * 5 * 3 = 2400 Watt.
2. Da der Raum eckig ist, verwenden wir einen Faktor von 1,2. 2400 * 1,2 = 2880.
3. Ein paar Fenster verschärfen die Situation. 2880+ (2 * 100) = 3080 Watt.
4. Die Klimazone wird eigene Anpassungen vornehmen. 3080 * 1,6 = 4928 Watt.

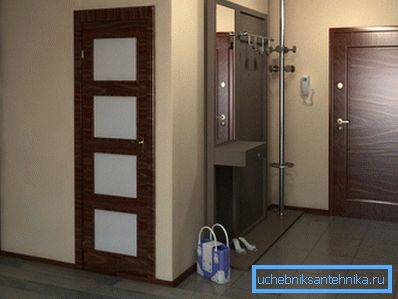

Nuance: Wenn die Wohnung über Räume ohne Heizgeräte verfügt, sollte deren Volumen bei der Berechnung berücksichtigt werden. Wenn sich also ein Korridor mit der Größe 4 * 1 * 3 Meter an unser Zimmer anschließt, muss die Wärmeleistung für (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 des beheizten Raums berechnet werden.

Für nicht standardmäßige Erwärmung

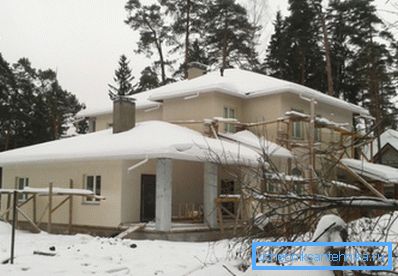

Wenn die Qualität der Isolierung viel besser oder schlechter als die empfohlene SNiP ist, wird zur Abschätzung des Wärmebedarfs die Formel Q = V * Dt * K / 860 verwendet.

• Q - geschätzte Leistung in Kilowatt.
• V ist das Volumen des Raumes in Kubikmetern.
• Dt ist der maximale Temperaturunterschied zwischen Innen- und Außenluft.
• K - Isolationskoeffizient. Sein Wert kann anhand der folgenden Tabelle geschätzt werden:

Der Parameter Dt wird normalerweise gleich der Differenz zwischen den vom SNiP empfohlenen internen Temperaturwerten und dem durchschnittlichen Minimum des kältesten Monats in den letzten Jahren genommen. Der Fokus auf das absolute Minimum wird sich auf einige Punkte beschränken: Wenn beispielsweise auf der Krim -25, dann nur einmal alle paar Jahre für ein oder zwei Tage.

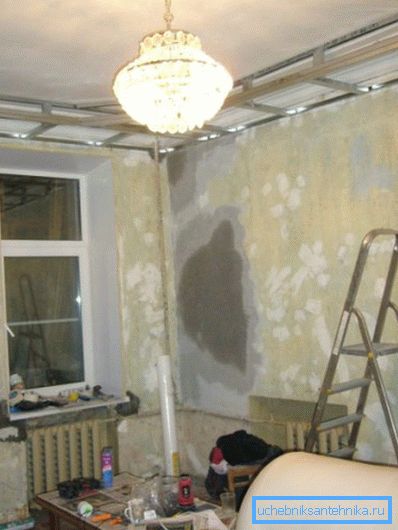

Wir berechnen die Wärmeleistung desselben Raumes in Komsomolsk-am-Amur und geben an, dass die Fenster mit doppelt verglasten Fenstern ausgestattet sind und die Dicke der Ziegelwände 60 cm beträgt.

1. Das Volumen des Raumes beträgt 4 * 5 * 3 = 60 m3.
2. Die minimale Raumtemperatur für ein Eckzimmer in dieser von SNiP festgelegten Klimazone beträgt +22 ° C.
3. Das durchschnittliche Minimum von Januar ist -30,8 C.
4. Wir nehmen den Wärmeisolationskoeffizienten gleich 0,8 an.

Die Berechnung der Heizgeräte für unser Zimmer sieht wie folgt aus: Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. Es ist leicht zu sehen, dass der Spread mit dem ersten Ergebnis ziemlich groß ist.

Geräte

Die Anleitung für die Auswahl einer Heizplatte, eines Rohrheizkörpers oder eines Konvektors ist denkbar einfach: Es genügt, die Dokumentation des Geräts zu studieren. Die Hersteller geben die Heizleistung immer für eine Standarddelta-Temperatur zwischen dem Kühlmittel und der Luft bei 70 Grad an.

Bitte beachten Sie: Die Halbierung der Delta-Temperatur (z. B. bei +20 in einem Raum und einer Akkutemperatur von +55 ° C) führt zwangsläufig zu einem zweifachen Leistungsabfall.

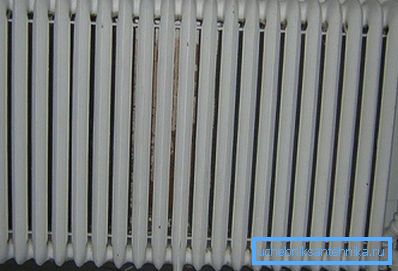

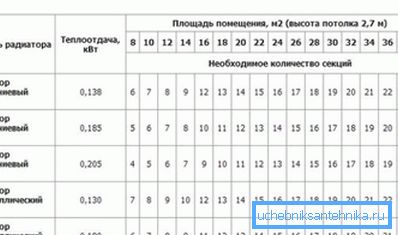

In den Begleitdokumenten und auf der Website des Herstellers können Sie in der Regel die Wärmeströme für einzelne Abschnitte des Gliederkühlers ermitteln.

Wenn keine Dokumentation vorhanden ist, können Sie sich auf die folgenden Durchschnittswerte konzentrieren:

• Gusseisenabschnitt - 160 Watt.
• Bimetallabschnitt - 180 Watt.
• Aluminiumprofil - 200 Watt.

Um eine Wärmeleistung von 2940 Watt zu erhalten, reicht also die Bimetallsektion 2940/180 = 17 (Abrundung) aus.

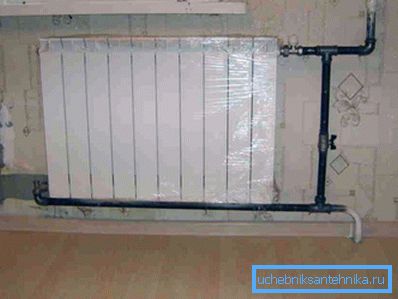

Nützlich: Heizkörper dieser Länge müssen diagonal oder von unten nach unten angeschlossen werden. Andernfalls zirkuliert das gesamte Kühlmittel nur durch die ersten Abschnitte.

Sonderfall

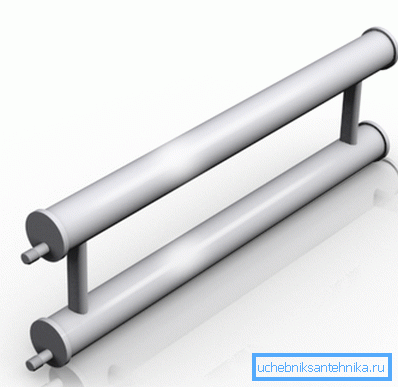

Der niedrige Preis macht die Verwendung eines Stahlrohrregisters sehr attraktiv. Selbst gemachte Designs haben jedoch normalerweise keine technischen Unterlagen.

Wie führt man die Berechnung in diesem Fall durch?

1. Die Wärmeleistung eines horizontalen Rohrs in Watt wird berechnet als Q = 3,1415 * D * * * 11,63 * Dt. DN ist dabei der Außendurchmesser des Rohrs (in Metern); L ist seine Länge in Metern, Dt ist das Delta der Temperaturen zwischen Luft und Kühlmittel.
2. Die Heizleistung der anderen Registerabschnitte oberhalb dieser Leitung wird auf die gleiche Weise berechnet, jedoch mit einem zusätzlichen Faktor von 0,9.

Bei einem Außendurchmesser von 208 mm, einer Länge von 3 Metern und einer Deltatemperatur von 70 ° C beträgt die Leistung des Registers mit zwei Abschnitten (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63) * 70) * 0,9 = 1596 + 1436 = 3032 Watt.

Fazit

Nochmals: Wir haben die einfachsten Schemata für ungefähre Berechnungen gezeigt, die für den professionellen Gebrauch ungeeignet sind, aber ziemlich genaue Ergebnisse liefern. Das beigefügte Video bietet dem Leser wie immer zusätzliches Material. Erfolge!
