Berechnung von gcal für das heizen: messmethoden und formeln

Was ist diese Einheit - Gigakaloriya? Wie hängt es mit den üblicheren Kilowattstunden Wärmeenergie zusammen? Welche Daten werden benötigt, um die im Raum in Gigcaloria gewonnene Wärme zu berechnen? Welche Formeln werden schließlich zur Berechnung verwendet? Versuchen wir, diese Fragen zu beantworten.

Was ist das

Wir beginnen mit der nächsten Definition. Kalorie ist die Energiemenge, die erforderlich ist, um 1 Gramm Wasser pro Grad Celsius bei Atmosphärendruck zu erwärmen.

Verglichen mit den Heizkosten für die Beheizung der Räume ist eine Kalorie eine lächerlich kleine Menge. In den Berechnungen wird normalerweise eine Gigakalorie (Gcal) in Höhe von einer Milliarde (10 ^ 9) Kalorien verwendet.

Die Verwendung dieses bestimmten Werts ist in den Regeln für die Abrechnung von Wärmeenergie und Kühlmittel festgelegt, die 1995 vom Ministerium für Brennstoff und Energie der Russischen Föderation herausgegeben wurden.

Information: Der durchschnittliche Standardverbrauch an Wärme in Russland beträgt 0,0342 Gigakalorie pro Quadratmeter der gesamten Wohnfläche pro Monat. Die Standards für verschiedene Regionen unterscheiden sich je nach Klimazone und werden von lokalen Gesetzgebern festgelegt.

Was ist Gcal beim Heizen in uns vertrauten Werten?

• Eine Gigakalorie reicht aus, um 1000 Tonnen Wasser um ein Grad zu erwärmen.
• Es entspricht 1162.2222 Kilowattstunden.

Warum brauchst du es?

Wohngebäude

Alles ist sehr einfach: Gigakalorien werden für die Berechnung von Wärme verwendet. Wenn man weiß, wie viel Wärmeenergie im Gebäude verbleibt, kann der Verbraucher ganz konkret abgerechnet werden. Zum Vergleich: Wenn die Zentralheizung ohne Zähler läuft, wird eine Rechnung für den Bereich des beheizten Raums ausgestellt.

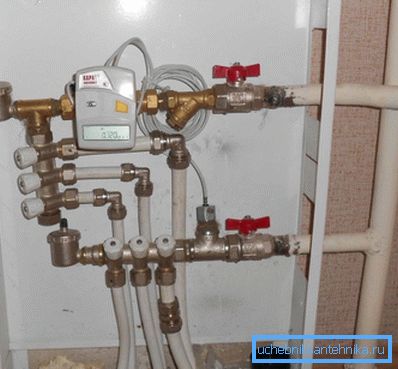

Das Vorhandensein eines Wärmezählers impliziert eine horizontale sequenzielle oder Kollektorverdrahtung der Heizungsrohre: Die Wohnungen der Vor- und Rücklaufrohre sind in der Wohnung installiert. Die Konfiguration des Wohngebäudesystems wird vom Eigentümer festgelegt. Dieses Schema ist typisch für neue Gebäude und ermöglicht unter anderem die flexible Steuerung des Wärmeverbrauchs und die Wahl zwischen Komfort und Wirtschaftlichkeit.

Wie ist die Einstellung?

• Die Heizungen selbst drosseln. Mit der Drossel können Sie die Durchgängigkeit des Kühlers begrenzen, seine Temperatur senken und entsprechend die Heizkosten senken.
• Installation eines gemeinsamen Thermostats an der Rücklaufleitung. Die Kühlmitteldurchflussmenge wird von der Temperatur im Raum bestimmt: Sie steigt an, wenn sich die Luft abkühlt, und nimmt ab, wenn sie erwärmt wird.

Private Häuser

Der Besitzer der Hütte interessiert sich vor allem für den Preis einer Wärmeenergie aus verschiedenen Quellen. Wir erlauben uns, ungefähre Werte für die Nowosibirsker Region für Tarife und Tarife für 2013 anzugeben.

Zum Vergleich: Die Zentralheizung zum Zeitpunkt der Erhebung statistischer Daten kostete 1467 Rubel pro Gigakaloriya.

Zähler

Welche Daten werden für die Wärmeabrechnung benötigt?

Es ist leicht zu erraten:

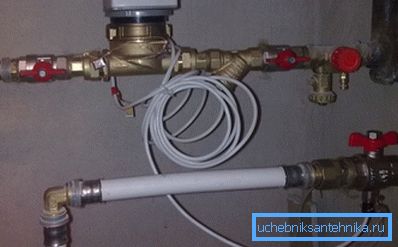

1. Kühlmittelfluss durch Heizgeräte.
2. Seine Temperatur am Eingang und Ausgang des entsprechenden Abschnitts der Schaltung.

Zum Messen des Durchflusses werden zwei Arten von Zählern verwendet.

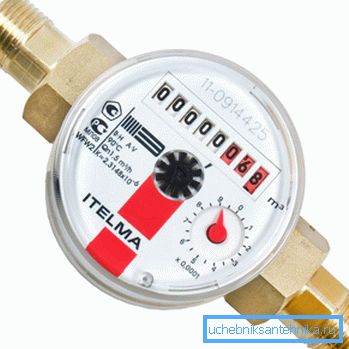

Laufradzähler

Die zum Heizen und Warmhalten vorgesehenen Zähler unterscheiden sich von denen für kaltes Wasser nur durch das Laufradmaterial: Sie sind widerstandsfähiger gegen hohe Temperaturen.

Der Mechanismus selbst ist derselbe:

• Durch den Kühlmittelfluss dreht sich das Laufrad.
• Er überträgt die Drehung ohne direkte Wechselwirkung mittels eines Permanentmagneten an den Dosiermechanismus.

Trotz der einfachen Konstruktion haben die Messgeräte eine relativ niedrige Auslöseschwelle und sind vor Datenbetrug geschützt. Jeder Versuch, das Laufrad mit einem externen Magnetfeld abzubremsen, beruht auf einem antimagnetischen Abschirmmechanismus.

Zähler mit Differentialrecorder

Die Vorrichtung des zweiten Zählertyps basiert auf dem Bernoulli-Gesetz, das besagt, dass der statische Druck in einem Flüssigkeits- oder Gasstrom umgekehrt proportional zu seiner Geschwindigkeit ist.

Wie kann dieses Merkmal der Hydrodynamik zur Berechnung des Kühlmittelflusses verwendet werden? Es reicht aus, sich mit einer Sicherungsscheibe den Weg zu versperren. Der Druckabfall an der Waschmaschine ist direkt proportional zur Durchflussgeschwindigkeit. Durch die Erfassung des Drucks mit einem Sensorpaar kann der Durchfluss in Echtzeit berechnet werden.

Neugierig: Das Messgerät impliziert das Vorhandensein von Elektronik. Die meisten Modelle dieses Zählertyps liefern nicht nur Rohdaten (Wasserverbrauch und Temperatur), sondern berechnen auch die tatsächliche Nutzung der Wärme. Das Steuermodul solcher Geräte verfügt über einen Anschluss zum Anschließen an einen Computer und kann mit dem eigenen Hand unter dem geänderten Berechnungsschema neu konfiguriert werden.

Und wenn es nicht um einen geschlossenen Heizkreis geht, sondern um ein offenes System mit der Möglichkeit, Warmwasser zu wählen? Wie zeichnet man den Warmwasserfluss auf?

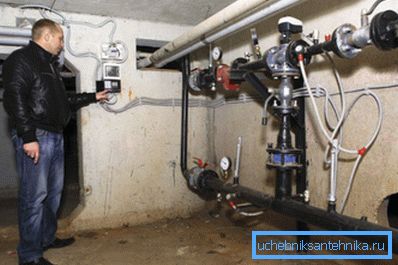

Die Lösung liegt auf der Hand: In diesem Fall sind an den Vorlauf- und Rücklaufleitungen der Heizung Sicherungsscheiben und Drucksensoren angebracht. Die Differenz zwischen dem Kühlmittelfluss zwischen den Fäden und gibt die Menge an heißem Wasser an, die für Haushalte verwendet wurde.

Formeln

Wie berechnet man Gcal für das Heizen bei Vorhandensein von Schaltern auf beiden Leitungen für ein offenes System (mit Warmwasserversorgung) oder ein geschlossenes System (ohne Warmwasserversorgung)?

Die Berechnungsformel lautet Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

Darin:

• Q ist die benötigte Menge an thermischer Energie in Gigakalorien.
• V1 und V2 - Kühlmittelfluss durch den Vor- und Rücklauf in Tonnen.

Nützlich: Zähler zeigen aus offensichtlichen Gründen den Verbrauch in Kubikmetern, nicht in Tonnen. Die tatsächliche Masse eines Kubikmeters heißen Brauchwassers unterscheidet sich geringfügig von einer Tonne; Der Unterschied zu den Zählerfehlern ist jedoch vernachlässigbar, so dass Sie die Zählerstände sicher in Kubikmetern verwenden können.

• T1 ist die Temperatur am Einlass des Kreislaufs (Durchfluss).
• T2 - Temperatur am Ausgang des Kreislaufs (Rücklauf).
• T ist die Temperatur von kaltem Wasser, das die Strecke zum Ausgleich von Verlusten speist. Es wird angenommen, dass es während der Heizperiode +5 С ist, außerhalb der Saison - +15 С.
• Die Division durch 1000 ist notwendig, um das Ergebnis nicht in Mega-, sondern in Gigakalorien zu erhalten. Andernfalls müssten wir den Wasserverbrauch in Tausenden Tonnen neu berechnen.

Bei einem Durchfluss von 52 m3 ist der Rücklauf also 44 m3, die Vorlauftemperaturen betragen 95 ° C und der Rücklauf im Haus 70 ° C ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1,82 Gcal Wärme.

Hinweis: Der Wasserverbrauch wird separat berechnet. Wir betrachten nur den Verbrauch von Wärmeenergie.

Wie lautet die Berechnungsanweisung, wenn Sie nur einen Konter haben - auf dem Platz? Natürlich ist damit gemeint, dass es sich um ein geschlossenes System (ohne Warmwasser) handelt.

Die Berechnungsformel lautet Q = V * (T1-T) / 1000.

Bei einem Wasserdurchfluss von 52 m3 und einer Kühlmitteltemperatur von 95 ° C verbleiben beispielsweise 52 * (95-5) / 1000 = 4,68 Gigakalorien in der Wohnung in der Wohnung. Wie leicht zu erkennen ist, ist ein solches Zählsystem für den Verbraucher weniger vorteilhaft.

Fazit

Wir hoffen, dass die Informationen, die dem Leser angeboten werden, ihm beim Heizen helfen können. Weitere thematische Materialien finden Sie wie immer im beigefügten Video. Erfolge!
