Berechnung von bimetallstrahlern nach fläche, volumen und

Was ist die Berechnung von Bimetallstrahlern auf der Fläche der Wohnung? Wie berechnet man die Anzahl der Abschnitte, die zum Heizen eines Hauses oder einer Wohnung mit einer nicht standardmäßigen Deckenhöhe erforderlich sind? In unserem Artikel werden wir versuchen, Antworten auf diese und einige andere Fragen zu finden.

Stufen der Berechnung

Die Berechnung der Bimetallheizkörperabschnitte besteht aus zwei Stufen:

1. Schätzung des Bedarfs an Wärmekapazität;

Hinweis: Nach Fläche kann nur mit der Standardisolierung (entsprechend dem aktuellen SNiP) der Gebäudehüllen und der Standardhöhe (2,5 Meter) berechnet werden. In anderen Fällen ist das Abrechnungsschema erheblich kompliziert.

1. Neuberechnung der Wärmeleistung in der Anzahl der Abschnitte unter Berücksichtigung des Wärmeflusses, der einem Abschnitt entspricht.

Wärmefluß zur Sektion

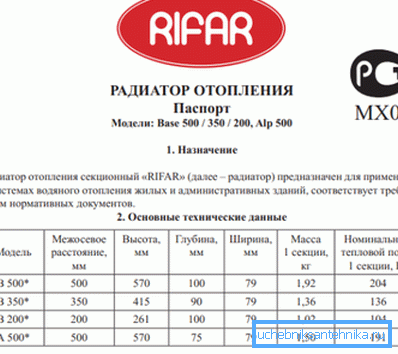

Beginnen wir mit einer einfacheren Aufgabe. Die Berechnung des Bimetall-Kühler-Abschnitts impliziert die Notwendigkeit von Referenzdaten - Wärmefluss für einen Abschnitt. Hier sind die geschätzten Werte für verschiedene Heizungsgrößen:

Wie in solchen Fällen üblich, liegt der Trick im Detail.

• Die Hersteller geben den Wärmestromwert für die Kühlmitteltemperatur in 90 ° C bei einer Temperatur in einem beheizten Raum von +20 ° C (Dt = 70 ° C) an. Die Kosten für die Reduzierung der Kühlmitteltemperatur auf +55 ° C (Dt = 55 ° C) sind ein zweifacher Abfall des Leistungsteils.

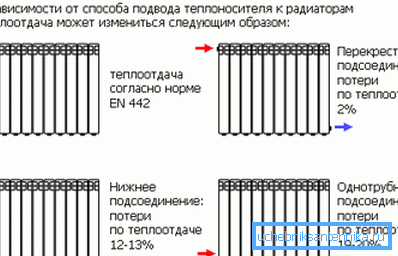

• Beim seitlichen Anschluss des Kühlers und seiner beträchtlichen Länge nimmt die Leistung der Endabschnitte (nach dem 10.) um 10-40% ab;
• Durch den Anschluss von unten nach unten sinkt die Leistung der Sektion um 10 - 13%, garantiert jedoch eine gleichmäßige Erwärmung über die gesamte Länge.
• Diagonaler Anschluss an einer beliebigen Länge der Batterie bewirkt eine Wärmeübertragung von 2-3% unter dem Nennwert;

• Werden die Endabschnitte über mehrere Jahre verstummt, verringert sich die Wärmeübertragung erneut um das 1,2- bis 1,5-fache.
• Schließlich wirkt sich der Einbau eines Heizgeräts in einer Nische oder Box auch nachteilig auf die Heizleistung aus.

Tipp: Die Leistungsberechnung erfolgt am besten mit einem Sicherheitsfaktor von 1,2. Überschüssige Leistung kann reduziert werden, indem das Gerät mit einem Kegelventil oder einem Thermokopf gedrosselt wird.

Schemata

Einfache Flächenberechnung

Die Berechnung der Fläche von Bimetallstrahlern ist extrem einfach:

1. Pro 1 m2 beheizter Fläche im Projekt wurde eine Wärmeleistung von 100 Watt gelegt;
2. Für kalte und warme Regionen des Landes wird der Korrekturfaktor verwendet (von 0,7 für das Gebiet Krasnodar bis 2,0 für Chukotka und Yakutia). Für ein 15-Meter-Zimmer im Gebiet Chabarowsk (ein regionaler Koeffizient von 1,6) wird also 15 * 100 * 1,6 = 2400 Watt Wärme benötigt. Bei einer Querschnittsleistung von 180 Watt beträgt die Mindestmenge 2400/180 = 14 (mit Rundung) Stück.

Seltsamerweise: Ein typischer Rechner für die Berechnung von Bimetallheizkörpern auf Websites von Verkäufern oder Herstellern verwendet einen solchen Berechnungsalgorithmus. Weitere Faktoren wie der Dämmungsgrad des Gebäudes oder Deckenhöhen sind äußerst selten.

Berechnung nach Volumen

Es ist klar, dass mit einer beträchtlichen Höhe der Decken in der Wohnung der Wärmebedarf dramatisch ansteigen wird: Je größer das Luftvolumen ist, desto mehr Wärmeenergie wird benötigt, um es auf eine Temperatur zu erwärmen, die den Hygienestandards entspricht.

Für Räume mit nicht standardmäßiger Höhe werden häufig einige korrigierte Anweisungen verwendet, wobei eine Reihe zusätzlicher Faktoren berücksichtigt werden:

• Auf 1 m3 Volumen im Projekt werden 40 W thermische Leistung gelegt;
• Für Eck- und Vorderwohnungen in einem Mehrfamilienhaus wird ein Änderungsfaktor von 1,2 verwendet, für extreme Fußböden 1,3;

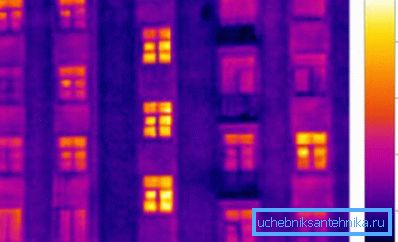

• Jedes Fenster wird um 100 Watt erhöht.

• Der regionale Koeffizient (0,7 - 2,0) wird ebenfalls berücksichtigt.

Lassen Sie es uns mit eigenen Händen tun, um den Wärmebedarf eines Raums mit einem Fenster zu berechnen, der sich in der Mitte eines Mehrfamilienhauses in der Stadt Jalta (Krim) mit seinen Abmessungen von 4,6 x 5,7 Metern und einer Deckenhöhe von 4,5 Metern befindet.

1. Das Volumen des Raumes beträgt 4,6 * 5,7 * 4,5 = 118 m3;
2. Der regionale Koeffizient für Jalta (Durchschnittstemperatur im Januar +4 ° C) beträgt 0,7; Es gibt keine anderen Korrekturfaktoren.
3. Der Wärmebedarf beträgt (118 * 40 + 100) * 0,7 = 3374 Watt;
4. Die Berechnung der Anzahl der Bimetallheizkörperabschnitte ergibt bei einem Abschnitt von 180 Watt den Wert von 19.

Zur Erinnerung: Bei einer solchen Länge der Heizung wird sie von unten nach unten oder diagonal verbunden.

Volumenberechnung für nicht standardmäßige Erwärmung

Das universellste Schema, das das Volumen des Raums, die Temperaturdifferenz zur Straße und den Integrationskoeffizienten der Gebäudeisolierung berücksichtigt: Q = V * Dt * k / 860.

Dabei:

• Power Q wir bekommen in Kilowatt;
• Als Dt wird die Differenz zwischen der mittleren Innentemperatur (für eine Wohnung - der hygienischen Norm der Temperatur) und dem durchschnittlichen Minimum des kältesten Wintermonats verwendet.

• k wird der folgenden Tabelle entnommen:

Lassen Sie uns noch einmal den Wärmebedarf für unser Zimmer in Yalta berechnen, aber mit ein paar neuen einführenden:

• Das Gebäude ist nicht von außen isoliert und besteht aus Ziegeln. Mauerwerkstärke - 500 mm. Doppelverglasung;

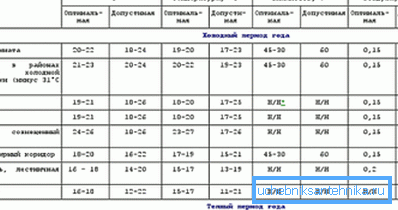

• Mit einer hygienischen Norm für die Wintertemperatur in einem Wohngebiet von +18 ° C beträgt das durchschnittliche Minimum von Januar in Jalta -3 ° C.

Wir fahren mit den Berechnungen fort.

• Das Volumen der Räumlichkeiten haben wir bereits früher berechnet - 118 m3;
• Dt ist gleich der Differenz von + 18C und -3C - 21 Grad;
• Wir nehmen den Isolationskoeffizienten gleich 1,1 an;
• Die Berechnung wird insgesamt die Form Q = 118 * 21 * 1,1 / 860 = 3,16 kW oder 3160/180 = 18 Abschnitte annehmen.

Fazit

Wie Sie sehen, sind die angewandten Berechnungsschemata für Heizgeräte sehr unterschiedlich und führen zu vorhersagbaren Ergebnissen bei den Ergebnissen. In diesem Artikel erfahren Sie mehr darüber, wie Sie die Bimetallstrahler berechnen. Erfolge!
