Berechnung von abschnitten von heizkörpern auf der

Wie berechnet man den Heizkörper auf der Stellfläche - für den Wohnbereich oder für die Industrie? In diesem Artikel werden wir den Leser mit verschiedenen Algorithmen unterschiedlicher Komplexität vertraut machen und einige Referenzdaten als Referenz darstellen. Also geh

Unsere Aufgabe ist es, zu lernen, wie die optimalen Abmessungen des Heizgerätes berechnet werden.

Stufen der Berechnungen

Eigentlich gibt es nur zwei davon.

  1. Zunächst wird der Raumbedarf in Wärmekraft geschätzt.
  2. Dann wird abhängig vom spezifischen Wert des Wärmeflusses (pro Abschnitt, pro Heizer usw.) die Anzahl der entsprechenden Konturelemente berechnet.

Festlegen: Im Netzwerk finden Sie eine große Anzahl von Tabellen und Taschenrechnern, um die Anzahl der Abschnitte direkt aus dem Bereich abzuleiten. Die Genauigkeit solcher Berechnungen ist jedoch in der Regel gering, da sie zusätzliche Faktoren, die Wärmeverluste erhöhen oder verringern, vollständig ignorieren.

Leistungsberechnung

Schema 1

Das einfachste Schema gibt es vor einem halben Jahrhundert im sowjetischen SNiP: Die Leistung eines Heizungsheizkörpers pro Raum wird mit einer Leistung von 100 Watt / 1m2 gewählt.

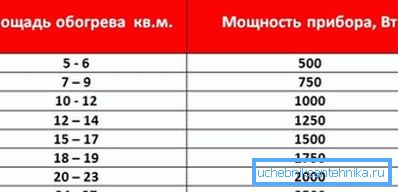

Die Auswahl der Bimetallheizkörper auf der Grundfläche kann anhand dieser Tabelle durchgeführt werden.

Der Algorithmus ist klar, extrem einfach und ungenau.

Warum

  • Die tatsächlichen Wärmeverluste sind für extreme und mittlere Etagen, für Eckwohnungen und Räume in der Mitte des Gebäudes sehr unterschiedlich.
  • Sie hängen von der Gesamtfläche der Fenster und Türen sowie von der Struktur der Verglasung ab. Es ist klar, dass Holzrahmen mit zwei Glasscheiben einen viel größeren Wärmeverlust verursachen als eine Dreifachverglasung.
  • In verschiedenen Klimazonen variiert auch der Wärmeverlust. In -50 C wird die Wohnung offensichtlich mehr Wärme benötigen als in +5.
  • Durch die Wahl eines Heizkörpers nach der Raumfläche wird die Höhe der Decken vernachlässigt. Inzwischen ist der Wärmeverbrauch in Decken mit einer Höhe von 2,5 und 4,5 Metern sehr unterschiedlich.
Hohe Decken erzeugen ein Gefühl von Geräumigkeit, erhöhen jedoch die Heizkosten erheblich.

Schema 2

Die Abschätzung der Wärmeleistung und die Berechnung der Anzahl der Heizkörperabschnitte anhand des Raumvolumens liefert eine wesentlich höhere Genauigkeit.

Hier sind die Anweisungen zur Berechnung der Leistung:

  1. Die Basiswärmemenge wird auf 40 Watt / m3 geschätzt.
  2. Bei Eckzimmern erhöht es sich um das 1,2-fache, bei extremen Etagen um 1,3, bei Privathäusern um 1,5.
  3. Das Fenster erhöht den Wärmebedarf des Zimmers um 100 Watt, die Tür zur Straße - 200.
  4. Ein regionaler Koeffizient wird eingeführt. Es wird gleich angenommen:
Region Koeffizient
Tschukotka, Jakutien 2
Irkutsk Region, Chabarowsk Gebiet 1.6
Region Moskau, Region Leningrad 1.2
Wolgograd 1
Region Krasnodar 0,8

Nehmen wir als Beispiel für Ihre eigenen Hände den Bedarf an Wärme in einem 4 x 5 x 3 Meter großen Eckraum mit einem Fenster in der Stadt Anapa.

  1. Das Volumen des Raumes beträgt 4 * 5 * 3 = 60 m3.
  2. Der Grundbedarf an Wärme wird auf 60 * 40 = 2400 Watt geschätzt.
  3. Da der Raum eckig ist, verwenden wir den Koeffizienten 1,2: 2400 * 1,2 = 2880 Watt.
  4. Das Fenster verschlimmert die Situation: 2880 + 100 = 2980.
  5. Das milde Klima von Anapa nimmt seine eigenen Anpassungen vor: 2980 * 0,8 = 2384 Watt.
Im Foto - Winter in der Nähe von Anapa. Das warme Klima hat keine hohen Heizkosten zur Folge.

Schema 3

Beide bisherigen Schemata sind schlecht, weil sie den Unterschied zwischen verschiedenen Gebäuden in Bezug auf die Wandisolierung ignorieren. In einem modernen, energieeffizienten Haus mit Außendämmung und in einer Ziegelwerkstatt mit einteiliger Verglasung wird der Wärmeverlust, gelinde gesagt, anders sein.

Heizkörper für Industrieanlagen und Häuser mit nicht standardmäßiger Isolierung können mit der Formel Q = V * Dt * k / 860 berechnet werden. Dabei gilt:

  • Q - Heizkreisleistung in Kilowatt.
  • V - beheiztes Volumen.
  • Dt ist das berechnete Temperaturdelta mit der Straße.

Bitte beachten Sie: Die Raumtemperatur ist den Hygienestandards oder technologischen Anforderungen entnommen. Straße wird durch die Durchschnittstemperatur für die kältesten 5 Tage des Winters geschätzt.

  • k - Erwärmungskoeffizient. Wo erhalte ich seine Werte?
k Beschreibung des Raumes
0,6-0,9 Äußere Isolierung, Dreifachverglasung
1-1.9 Mauerwerk aus 50 cm starken, doppelt verglasten Fenstern
2-2.9 Maurerarbeiten, Einfachverglasung mit Holzrahmen
3-3,9 Nicht isolierter Raum

Begleiten wir in diesem Fall auch den Berechnungsalgorithmus mit einem Beispiel - wir berechnen die Wärmeleistung, die Heizkörper eines 400 Quadratmeter großen Produktionsraums mit einer Höhe von 5 Metern, einer Ziegelwandstärke von 25 cm und einer Einfachverglasung besitzen sollen. Dieses Bild ist typisch für Industriezonen.

Seien wir uns einig, dass die Temperatur der kältesten Fünf-Tage-Woche -25 Grad Celsius beträgt.

Industrieanlagen sind durch große Wärmeverluste gekennzeichnet.
  1. Für Fertigungsbetriebe wird die Untergrenze der zulässigen Temperatur mit +15 ° C angenommen. Somit ist Dt = 15 - (-25) = 40.
  2. Der Wärmeisolationskoeffizient beträgt 2,5.
  3. Das Volumen des Raumes beträgt 400 * 5 = 2000 m3.
  4. Die Formel hat die Form Q = 2000 * 40 * 2,5 / 860 = 232 kW (mit Rundung).

Berechnung von Heizgeräten

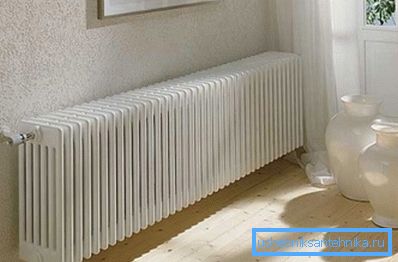

Gusseisen-, Aluminium- und Bimetall-Batterien, Stahlrohr-, Platten- und Plattenheizkörper sowie Konvektoren werden in Wohnräumen häufig zum Heizen verwendet.

Wie kann die Wärmeleistung jedes Geräts bestimmt werden?

Bei Platten, Konvektoren, nicht trennbaren Röhrenbatterien und Platten können Sie sich nur auf die vom Hersteller angegebenen Eigenschaften konzentrieren. Sie sind immer in der Begleitdokumentation oder auf der Website des Herstellers enthalten.

Bei Sektionsbatterien mit einer vertikalen Standardgröße (500 mm) können Sie sich auf die folgenden Wärmestromwerte konzentrieren:

  • Gusseisenabschnitt - 140-160 Watt;
  • Aluminium - 180-200;

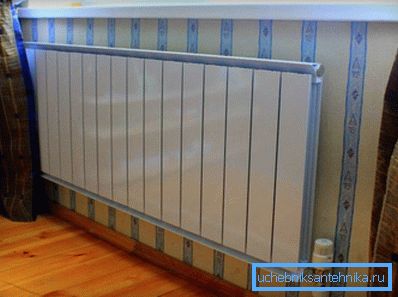

Aluminiumbatterien führen bei der spezifischen Wärmeübertragung.
  • Bimetall - 170-190.

Wichtiger Punkt: Die Nennleistung wird für die Differenz von 70 Grad zwischen dem Kühler und der Raumluft angegeben. Wenn die Differenz nur halb so groß ist, wird die spezifische Wärmeübertragung um den gleichen Betrag reduziert.

Wenn also eine Wärmeleistung von 2,3 KW erforderlich ist, sollte der Aluminiumkühler (200 W / Profil) 2300/200 = 12 (mit Rundung) aufweisen.

Sonderfall

Typische Heizungsheizkörper für Industrieanlagen sind vollständig geschweißte Stahlregister. Der niedrige Preis des Materials in Verbindung mit hoher Festigkeit macht sie viel attraktiver als andere Lösungen.

Ihre Leistung kann mit dem folgenden Algorithmus berechnet werden:

  • Für ein einzelnes horizontales Rohr ist es gleich Q = 3,14xD * L * 11,63 * Dt, wobei D der Durchmesser des Rohrs in Metern ist, L die Länge in Metern ist und Dt das Temperaturdelta zwischen dem Raum und dem Kühlmittel ist.
  • In einem horizontalen Register mit mehreren Abschnitten wird der Faktor 0,9 zur Berechnung von Abschnitten aus dem zweiten verwendet.

So ergibt ein zehn Meter langes Register mit einem Durchmesser von 250 mm bei Erwärmung mit Heißdampf (20 ° C) und bei einer Temperatur von 15 ° C in der Werkstatt 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16.889 Watt Wärme.

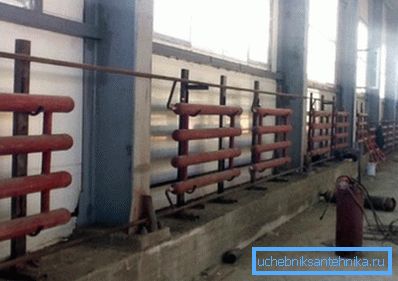

Industrielle heizung. Alle geschweißten Register werden als Heizgeräte verwendet.

Fazit

Wie Sie sehen, sind die angewandten Berechnungsschemata relativ einfach und auch für eine Person verständlich, die weit davon entfernt ist, Heizsysteme zu entwerfen. Weitere thematische Informationen finden Sie wie üblich im Video dieses Artikels. Erfolge!
