Berechnung des ausdehnungsgefäßes für die heizung: einfache

In diesem Artikel erfahren Sie, wie Sie den Ausdehnungsbehälter für das Heizen in Ihrem Privathaus berechnen. Wir präsentieren die notwendigen Formeln für die Berechnungen und einige zusätzliche Daten, die der Leser möglicherweise benötigt. Also geh

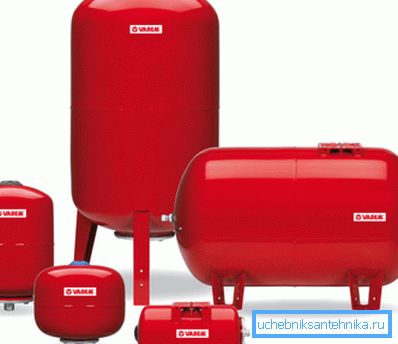

Tankvorrichtung

Bevor wir mit den Berechnungen beginnen, ist es sinnvoll, eine Subtilität zu verstehen. Das Gesamtvolumen des Ausdehnungsgefäßes und die Ausdehnung des Kühlmittels sind zwei Werte, die miteinander in Beziehung stehen, aber keineswegs gleich sind.

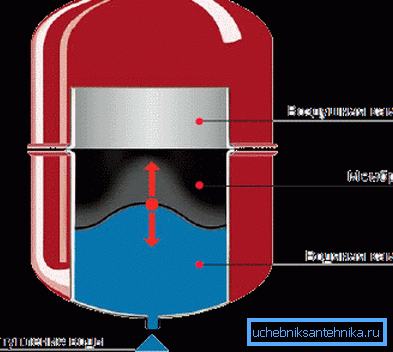

Dies folgt direkt aus dem Funktionsschema des Geräts, das wir untersuchen:

• Seine Kapazität ist durch eine elastische Gummimembran in zwei Teile geteilt.. Ein Teil des Tanks ist so konzipiert, dass er mit Kühlmittel gefüllt werden kann, während der zweite Teil mit etwas Überdruck gefüllt wird.
• Der für den Wärmeträger bestimmte Teil des Behälters wird mit einem Abzweigrohr zum Anschluss an den Kreislauf geliefert. Die Luftkammer ist wiederum mit einem Nippel ausgestattet, der es ermöglicht, den Druck mit einer manuellen oder elektrischen Pumpe zu entlasten oder zu erhöhen.

Wichtig: Wenn die Heizung gestartet wird, entsteht in der Ausdehnungskammer ein Überdruck, der dem hydrostatischen Druck entspricht. Einfach ausgedrückt: Wenn die Höhe des oberen Punkts des Kreislaufs über der Tankeinbauhöhe fünf Meter beträgt, wird der Druck auf 0,5 kgf / cm2 eingestellt (ein Druck von 1 kgf / cm2 entspricht einer Kopfhöhe von 10 Metern).

Das vom Hersteller angegebene Volumen sollte daher sowohl das durch die thermische Ausdehnung verdrängte Wasser als auch die Luft enthalten, die es bei Druckabfall in den Kreislauf zurückdrängt.

Zahlungsmodelle

Einfach

Die einfachste Formel lautet wie folgt: Der Ausgleichsbehälter beträgt 10% der gesamten Kühlmittelmenge. Wenn zum Befüllen des Kreislaufs 600 Liter Wasser erforderlich sind, benötigen Sie ein 60-Liter-Produkt. wenn Sie die Heizung 800 Liter - 80 und so weiter einfüllen.

Wie alle einfachen Schemata weist dieses eine große Fehlerquote auf. Die Kosten eines großen Fehlers sind eine geringe Überzahlung für übermäßige Abmessungen. Wenn Sie das Ergebnis jedoch im Verhältnis zu dem, was Sie benötigen, unterschätzen, erhalten Sie eine konstante Reaktion des Sicherheitsventils.

Wie kann man mit den eigenen Händen genauere Berechnungen durchführen?

Genau

Genauer gesagt wird der Wert, den wir brauchen, durch die Formel V = (Vt x E) / D berechnet, in der:

• V ist der gewünschte Wert.
• Vt - die Gesamtmenge der Heizung - Heizkörper, Rohre, Boiler usw.
• E ist der Ausdehnungskoeffizient des Kühlmittels.
• D ist der Wirkungsgrad des Membranexpansionsbehälters.

Um fortzufahren, fehlen uns offensichtlich einige Referenzwerte.

Volumen des Kühlmittels im System

Wie können Sie die volle Kapazität Ihrer Heizungsanlage ermitteln?

• Füllen Sie es mit Wasser und lassen Sie es vollständig in einen Messbehälter ablaufen.
• Beachten Sie Änderungen der Wasserzählerstände beim Befüllen des Systems aus dem Kaltwasserkreislauf.

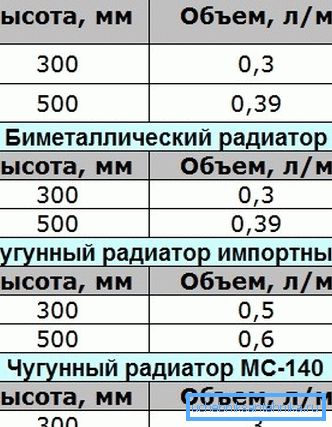

• Die Kapazitäten aller Heizgeräte (Daten finden Sie in der Dokumentation für sie) und alle Rohrleitungen (für jeden Durchmesser werden sie mit der Formel V = Pi * R ^ 2 * H berechnet, wobei Pi = 3,1415, R der halbe Innendurchmesser des Rohrs ist, und) H ist seine Länge).

• Schließlich kann die Kapazität eines ausgeglichenen Heizungssystems auf 15 Liter pro Kilowatt Heizleistung des Kessels geschätzt werden. Daher ist ein 24-kW-Kessel normalerweise an einen Kreislauf angeschlossen, der mit 24 x 15 = 360 Liter Wasser gefüllt ist.

Expansionsverhältnis

In den meisten Fällen wird gewöhnliches Wasser als Kühlmittel verwendet. Hier ist der Ausdehnungskoeffizient für unterschiedliche Temperaturen während des Aufheizens ab einem Startwert von + 10 ° C.

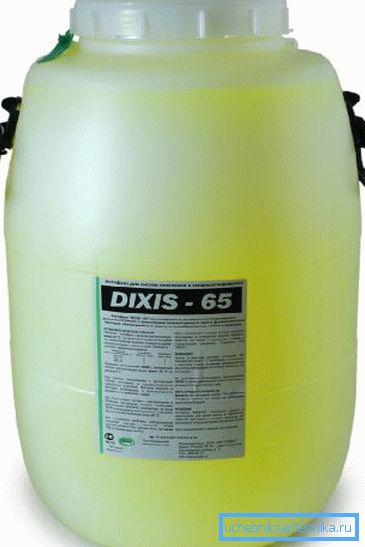

Hinweis: Die Zugabe von Frostschutzmittel - Ethylen oder Propylenglykol - erhöht die Wärmeausdehnung, jedoch nicht so sehr. Bei einer Delta-Temperatur von 100 Grad und einem Glykolgehalt im Kühlmittel von 30% steigt die Expansion also nur um 0,45%.

Tank-Wirkungsgrad

Anweisungen zur Berechnung des Effektivitätswerts des Tanks sind ebenfalls recht einfach.

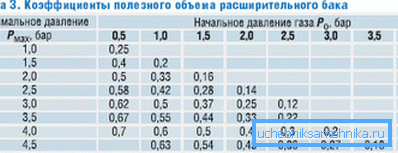

Hier verwenden wir die Formel der Form D = (PV - PS) / (PV + 1). Darin:

• D ist der gewünschte Koeffizient;
• Pv ist der maximale Arbeitsdruck (derjenige, für den das Sicherheitsventil ausgelöst hat).
• Ps - Tankladedruck. Sie entspricht, wie wir früher festgestellt haben, dem hydrostatischen Druck im Heizkreislauf.

Berechnungsbeispiel

Lassen Sie uns die Berechnung anhand der genaueren Schemata für die folgenden Bedingungen durchführen:

• Wir müssen ein zweistöckiges Haus beheizen, die Oberseite des Heizungssystems, in der der Ausdehnungsbehälter 5 Meter überragt.
• Die Gesamtfläche des Hauses mit Standardisolierung beträgt 240 Meter. Lassen Sie uns den Heizkesselbedarf nach der einfachsten Formel abschätzen: 240/10 = 24 KW.
• Die maximale Erwärmung des als Kühlmittel verwendeten Wassers beträgt 80 Grad.

Also:

1. Der standardmäßige maximale Arbeitsdruck für autonome Systeme beträgt 2,5 kp / cm2.
2. 5 Meter Konturhöhe ergeben einen hydrostatischen Druck von 0,5 kgf / cm2.
3. Der Wirkungsgrad des Tanks beträgt (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Der Ausdehnungskoeffizient bei Erwärmung auf 80 Grad kann mit 0,036 angenommen werden (laut Tabelle beträgt er 3,58%).
2. Das Gesamtvolumen des Kreislaufs, berechnet aus der Leistung des Kessels, wird mit 24 x 15 = 360 Liter angenommen.

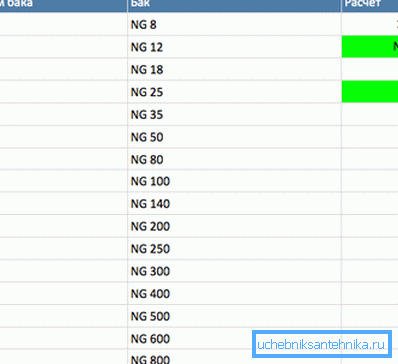

3. Das minimale Volumen des Tanks ist also gleich (360 x 0,036) / 0,57 = 22,7 Liter (auf den nächsten Standardwert gerundet - 24-25 Liter).

Es ist leicht einzusehen, dass ein komplizierteres Berechnungsschema in diesem Fall dazu beigetragen hat, relativ einfachere 11 - 12 Liter Kapazität einzusparen.

Fazit

Ob Sie Zeit für eine exakte Berechnung verwenden oder ein einfaches Schema verwenden - der Leser muss selbst entscheiden. Wie immer wird das angefügte Video seine Aufmerksamkeit auf zusätzliche thematische Informationen richten.

Erfolge!
