Berechnung der hütteheizung: auswahl, gerätetypen und

Bei Neubauten oder größeren Reparaturen eines Landhauses ist das Thema Heizung sehr wichtig. Es hängt von dem Komfort ab, in der kalten Jahreszeit in einem Gebäude zu wohnen. Auf dieser Basis ist es notwendig, eine kompetente Berechnung des Heizsystems der Hütte durchzuführen.

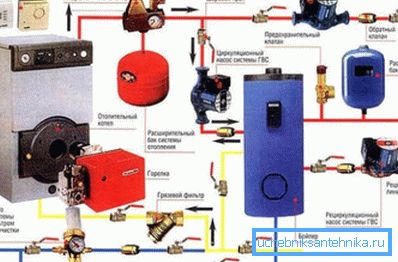

Unter diesem Netzwerk verstehen Experten die Geräte, die aus folgenden Komponenten bestehen:

• Wärmeerzeuger;
• Pipeline;
• Pumpen;
• automatische Geräte;
• zusätzliche Geräte, deren Zweck es ist, Wärme in Wohnräume zu transportieren.

Die Zuverlässigkeit und Effizienz des Systems hängt im Wesentlichen von der ordnungsgemäßen Installation, der kompetenten Berechnung der Anzahl der Batterien und deren Abschnitten, der Netzdiagramme usw. ab.

Kompetente Wahl des Wärmeerzeugers

Wärmeerzeuger können arbeiten mit:

• Gas;
• Elektrizität;
• flüssiger Brennstoff;
• fester Brennstoff.

Beachten Sie! Bei der Auswahl sollten mehrere Faktoren berücksichtigt werden. Dies ist die Effizienz des Wärmeübertragungsgeräts, die einfache Bedienung und der Preis eines bestimmten Kraftstoffs in Ihrer Region.

Arten von Geräten

1. Elektrische Geräte haben also einen hohen Wirkungsgrad. In Russland sind sie jedoch aufgrund der hohen Energiekosten und häufiger Versorgungsunterbrechungen nicht sehr verbreitet. Wichtig sind auch regelmäßige Spannungsabfälle, die zu Geräteschäden führen.
2. Heizöleinheiten sind nicht umweltfreundlich..

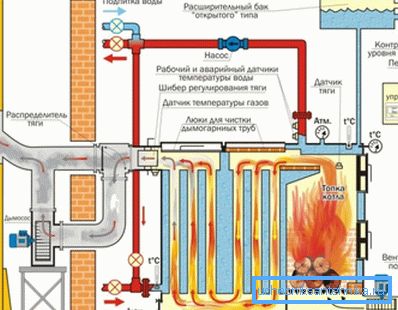

3. Festbrennstoffanaloga können aufgrund ihrer Konstruktionsmerkmale nicht mit einer komfortablen Automatisierung ausgestattet werden. Daher ist die Anwesenheit eines Bedieners erforderlich, der regelmäßig (bis zu viermal täglich) Brennstoff in den Ofen einfüllen muss. Die Wärmeübertragung von einem solchen Gerät ist zyklisch. Sie kann pro Tag um 3/5 ° schwanken.
4. Es gibt zwei Methoden, um die Nachteile eines Festbrennstoffkessels auszugleichen.. In den Heizkreislauf kann ein Wärmespeicher (Speicher) mit einer Kapazität von 2/10 m3 integriert werden. Oder um die Dauer der Brennstoffverbrennung zu verlängern, wodurch die Energierückgabe erhöht und die Anzahl der Öfen verringert wird. Dies kann mit Hilfe von Geräten (z. B. Thermoballons) geschehen, die die Sauerstoffzufuhr zum Kessel reduzieren.
5. Wenn ein Gebäude mit Gas versorgt wird, ist ein Gasbrennstoffkessel am bequemsten und kostengünstigsten. Moderne Modelle solcher Geräte haben ein hohes Maß an Sicherheit und Effizienz (90/95%). Dank des günstigen Energieträgers sparen Sie bis zu 30% des Geldes, das für die Kraftstoffversorgung des Geräts bereitgestellt wird.

Beachten Sie! Wenn Sie die Möglichkeit haben, einen separaten Raum für den Heizraum zu vergeben, können Sie einen Heizer mit offener Feuerstelle wählen. Solche Einheiten sind billiger. Wenn dies nicht möglich ist, kaufen Sie ein Analog mit geschlossener Feuerbox.

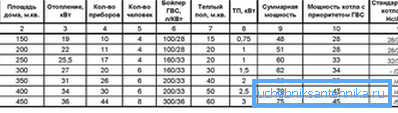

Leistung der Einheit

Die Effizienz des Heizkessels beeinflusst die Effizienz der Heizung und den Komfort des Temperaturregimes im Haus. Bei unzureichender Leistung wird es in den Räumen kühl. Bei zu hohen Raten verbraucht das Gerät viel Kraftstoff.

Bei der Berechnung der Heizleistung der Hütte ist Folgendes zu berücksichtigen:

• die Fläche des Raumes (S);
• spezifische Einheitskapazität pro 10 m3 Raum (W).

Der letzte Parameter wird durch einen Koeffizienten angepasst, der je nach Region des Standortes variiert.

Somit ist die Leistungsdichte:

• für den Süden Russlands - 0,7 / 0,9 kW;
• für die zentralen Regionen des Landes –1,2 / 1,5 kW;
• für den Norden der Russischen Föderation - 1,5 / 2 kW.

Die benötigte Leistung der Einheit (W W) wird nach folgender Formel berechnet: W = S • W: 10.

Bei den Lebensbedingungen wird zur Vereinfachung der Berechnungen häufig der Durchschnittswert der pro Einheit entnommenen spezifischen Leistung verwendet. Auf dieser Basis wird die erforderliche Leistung des Kessels mit einer Leistung von 10 Kilowatt pro 100 m2 Raum ausgewählt.

Systemdiagramm

1. Die Anordnung der Heizung hängt von der Fläche der Hütte ab. Sein schweres Gegenstück (natürliche Zirkulation des Kühlmittels) kann ein Gebäude mit einer Fläche von mehr als 100 m2 nicht effektiv beheizen. Dies ist auf die geringe thermische Trägheit des Netzwerks zurückzuführen.

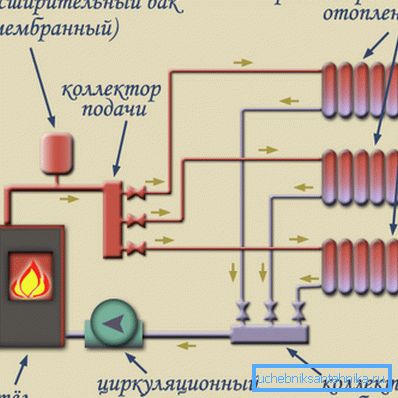

2. Für Bulk-Cottage müssen Sie ein System mit erzwungenem Umlauf wählen. Sie werden mit Hilfe von Pumpen durchgeführt, die das Kühlmittel schieben und seinen Fluss entlang der Konturen beschleunigen.
3. Um die Lebensdauer des Geräts zu verlängern, kann es am Rücklauf der von den Batterien kommenden Leitungen zum Kessel montiert werden. So sparen Sie die Pumpe vor der Einwirkung von sehr heißem Kühlmittel.

Beachten Sie! Im Winter werden die Pumpen fast ohne Unterbrechung betrieben. Auf dieser Grundlage muss das von Ihnen erworbene Gerät zuverlässig, langlebig, leise sein und einen geringen Stromverbrauch aufweisen. Viele moderne Heizkessel verfügen bereits über eingebaute Pumpen.

Pipeline-Funktionen

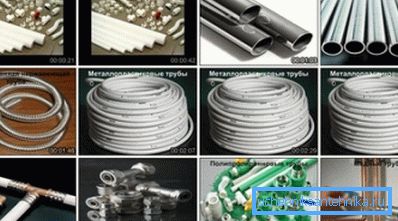

Heizungsrohre sind in zwei große Gruppen unterteilt, sie können sein:

• Metall: Stahl schwarz, verzinkt, Stahl-Edelstahl, Kupfer;
• Kunststoff: Polyethylen, Polypropylen, kombiniert (Aluminium + Kunststoff).

Über Rohrarten

Nachfolgend finden Sie einige Merkmale dieser Produkte.

1. Schwarze Stahlrohre rosten. Bei der Montage von Rohren mit eigenen Händen ist zusätzlich ein Schweißen erforderlich.
2. Verzinkte Produkte bleiben von diesen Nachteilen verschont. Sie korrodieren nicht, Sie können sie mit Gewindeanschlüssen verbinden.
3. Wenn Sie sich entscheiden, das Netzwerk in den Wänden zu verbergen, ist die beste Option die Verwendung von Kupferrohren. Sie werden mit silberhaltigem Lot unter Verwendung von Hochtemperaturlöten in das System eingepasst.

Solche Produkte können Drücken von bis zu 200 Atmosphären und Kühlmitteltemperaturen von bis zu +200 Grad standhalten. Ihr Einsatz garantiert die Haltbarkeit und Zuverlässigkeit der Pipeline über viele Jahrzehnte. Nachteile von Produkten - die hohen Kosten und die komplexe Installation.

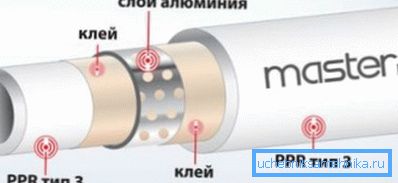

1. Die Nachteile von Metallprodukten haben keine polymeren Gegenstücke. Die zuverlässigsten von ihnen sind Alumoplastikrohre. Sie bestehen aus den oberen und unteren Schichten, zwischen denen Aluminiumfolie geklebt ist.

Die Hauptvorteile solcher Rohre:

• hohe Festigkeit;
• Schutz vor Sauerstoffdiffusion, wodurch die Lebensdauer des Netzwerks verlängert und vor Korrosion geschützt wird;
• geringer hydraulischer Widerstand;
• antistatisch;
• einfache Installation;
• langsames Wachstum von Ablagerungen an den Innenwänden und deren Bedeutungslosigkeit.

Metall-Kunststoff-Rohrleitungen können ohne Verschweißung mit Gewindeanschlüssen installiert werden. Dieser Umstand vereinfacht und reduziert den Montageaufwand.

1. Nicht weniger zuverlässige Produkte aus vernetztem Polypropylen. Sie können längerer Erwärmung auf +100 Grad standhalten.

Arten der Verdrahtung

Die Anzahl der Rohre, die zum Anordnen des Heizsystems erforderlich sind, hängt von der Art der Verdrahtung ab, die Sie auswählen.

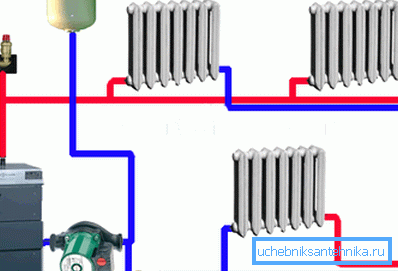

1. Das Zwei-Rohr-System ermöglicht es, auch sehr große Räume effektiv zu beheizen. Wenn das System mit Thermostaten ausgestattet ist, können die Temperaturbedingungen in allen Räumen separat eingestellt werden.

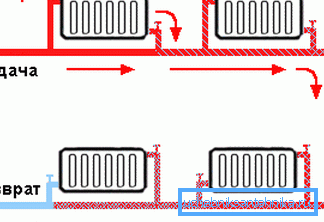

1. Die Hauptvorteile eines Einrohr-Heizsystems sind die einfache Konstruktion, die einfache Installation und die geringen Installationskosten.

Berechnung von Heizgeräten

Die Energieübertragung vom Kühlmittel in die Räume erfolgt durch Heizgeräte.

Es gibt solche Arten von ihnen:

• konvektive oder gerippte Gegenstücke;
• Strahlungsgeräte werden durch Infrarot-Strahler dargestellt;
• strahlungskonvektive Geräte (Strahler aller Art).

In unserem Land sind die häufigsten Heizgeräte - Abschnittsheizkörper.

Die Anweisung warnt, dass vor der Installation die Anzahl der für jeden Raum benötigten Abschnitte berechnet werden muss.

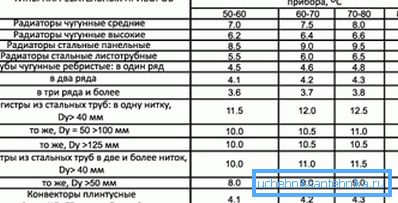

1. Für Berechnungen müssen Sie den thermischen Wirkungsgrad eines Heizkörperabschnitts kennen. Es ist durch 100 geteilt. Es gibt noch einen anderen Weg, um herauszufinden, welcher Bereich von einem Abschnitt beheizt werden kann. Wenn Sie die Fläche des gesamten Raums kennen, können Sie leicht die erforderlichen Berechnungen durchführen.
2. Standard ist die Höhe der Räume 2,7 m.
3. Lassen Sie uns ein Beispiel geben. Die Heizleistung der Sektion beträgt 190 W (wird immer vom Hersteller angegeben). Teilen wir diesen Wert durch 100, erhalten wir eine Fläche von 1,9 m2, die von einem Abschnitt beheizt werden kann. Für einen Raum von 20 m2 wird folglich ein Heizkörper benötigt, der aus (20: 1,9) 10,52 Elementen besteht, und wird abgerundet - von 11.
4. Wenn der Raum Zugang zum Balkon hat oder er sich am Ende befindet, sollte die Anzahl der Abschnitte um 2/3 erhöht werden.

Fazit

Wenn Sie in Ihrem Cottage ein effektives Heizsystem erstellen möchten, müssen Sie alle Parameter sorgfältig berechnen. Berechnungen für Wohngebäude sind nicht so kompliziert und Sie können sie selbst durchführen. Das Video in unserem Artikel wird Ihnen dabei helfen.
