Berechnung der heizungsanlage: wie wählen sie die richtige

Das Heizen des Hauses im Klima in Russland ist kein Luxus, sondern eine lebensnotwendige Notwendigkeit. Wenn Sie unter urbanen Bedingungen nicht darüber nachdenken müssen - es gibt Heizkraftwerke, Heizkraftwerke und Fernkesselhäuser, die vollständig Heizungsraum bieten - dann müssen Sie in Ihrem eigenen Haus über alles nachdenken.

In diesem Fall sollte eine Wohnung mit einem autonomen Heizungssystem ausgestattet sein. Vor der Installation des Netzwerks muss dieses entworfen und berechnet werden. Das werden wir in diesem Artikel verlieren.

Berechnung von Heizgeräten

Als Wärmeträger wird gewöhnlich gewöhnliches Wasser in eigenen Häusern ausgewählt. Und die Heizung selbst kann geschlossen oder offen sein.

Art des Kessels

Die Art des Wärmeerzeugers, den Sie auswählen müssen, angesichts der Art der Energie, die in Ihrer Region am besten zugänglich und billig ist.

Unter der Kategorie der Geräte nach Art des verwendeten Kraftstoffs.

1. Elektrische kessel. Ein Haus zu heizen ist bei uns nicht sehr beliebt, weil Strom ist teuer und kann mit Unterbrechungen oder Spannungsabfällen versorgt werden. Und für den zuverlässigen Betrieb einer solchen Vorrichtung ist ein stabiles Stromversorgungssystem erforderlich.
2. Festbrennstoffgeräte. Die einfachsten Einheiten. Der russische Markt repräsentiert viele ihrer Modelle, sowohl manuell als auch automatisch mit Kraftstoff. Der Preis der neuesten Analoga ist natürlich höher.
3. Gasaggregate. Diese Geräte haben einen hohen Wirkungsgrad. Ihre aktuellen Modelle verfügen über vollständig automatisierte Arbeitsabläufe. Sie sind kompakt und haben ein hohes Leistungsniveau. Ein solches Gerät ist optimal, wenn Ihr Zuhause an ein zentrales Gasversorgungsnetz angeschlossen ist.

Beachten Sie! Beachten Sie, dass bei der Berechnung der Einspeisung der Heizungsanlage die Gaskosten ständig steigen. Daher ist es wünschenswert, das Heizungsnetz darauf mit Energiespar- und Automatisierungssystemen auszustatten.

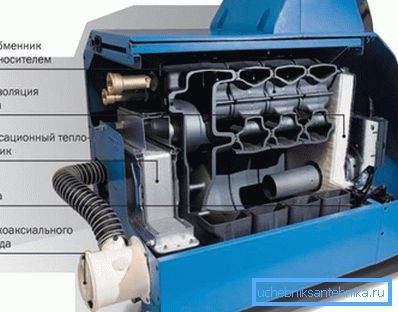

1. Flüssigkraftstoffvorrichtungen. Diese Kessel arbeiten mit Diesel, Kerosin, Heizöl und Ölverarbeitung. Sie sind hochproduktiv und praktisch, ein solcher Kraftstoff ist verfügbar und billig.

Ähnliche Wärmeerzeuger können bei Dachas, in Hütten und Landhäusern eingesetzt werden. Flüssiger Brennstoff ist jedoch Feuer und explosiv. Daher müssen Sie für Tanks, die damit ausgestattet sind, separate Räume zuordnen und die Sicherheitsvorkehrungen sorgfältig einhalten.

Einige Punkte zu beachten

1. Heizölkessel für Heizungsanlagen haben einen wichtigen Vorteil. Ihr Brenner kann gegen ein Gasanalog ausgetauscht werden und das Gerät kann mit dem entsprechenden Energieträger arbeiten.

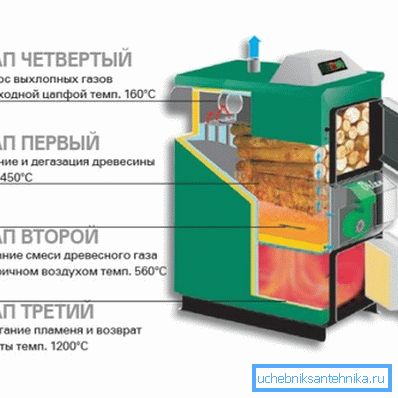

2. Bei Festbrennstoffgeräten ist es am besten, wenn Sie Ihre eigenen Pyrolysegeräte einsetzen. Sie sind am sparsamsten, ihre Effizienz erreicht dank eines verbesserten Designs 85%. Solche Einheiten verfügen über zwei Feuerstellen. In der ersten Phase glimmert der Brennstoff langsam und gibt Wärmeenergie sowie brennbares Gas (Pyrhosol) ab. Letztere tritt dann zusammen mit Luft in die zweite Feuerkammer ein, wo sie verbrannt wird und zusätzliche Wärme erzeugt.

1. Konventionelle Festbrennstoffkessel haben einen erheblichen Nachteil - sie können nicht mit effizienten Automatisierungssystemen ausgestattet werden. Davon ausgehend ist es notwendig, den Brennstoff alle 4/6 Stunden manuell einzulegen.

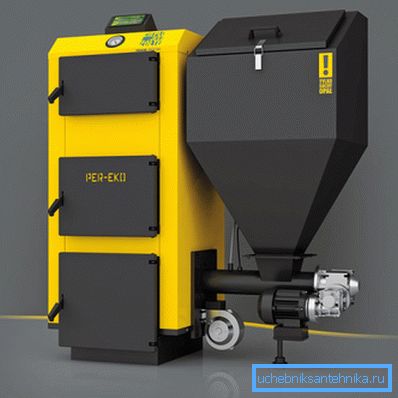

Es gibt Modelle von Einheiten, an die Sie den Bunker anschließen können. Der Brennstoff gelangt automatisch in den Kessel.

Es dauert jedoch nicht mehr als 1,5 Tage. Dann müssen Sie die Kapazität manuell laden.

Berechnung von Merkmalen

Nach der Auswahl des Wärmeerzeugertyps, der Ausführung und Berechnung der Heizungssysteme müssen die Kapazität und die allgemeinen Eigenschaften des Systems bestimmt werden.

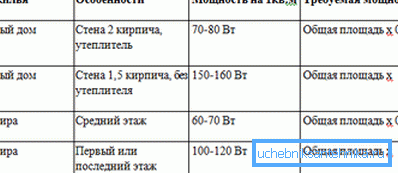

Um eine vorläufige Berechnung durchzuführen, genügt es, die Fläche des Raumes mit dem Klimakoeffizienten des Wärmeerzeugers zu multiplizieren. Das Ergebnis der Berechnung wird weiter durch 10 geteilt.

Dies ist die einfachste Formel, die für Lebensbedingungen geeignet ist. Mit seiner Hilfe ist es möglich, eine annähernde Berechnung und Auslegung von Heizungsanlagen mit einer kleinen Anzahl bekannter Faktoren durchzuführen.

Ein wenig mehr über diese Berechnungen.

1. In Bezug auf die beheizte Fläche wird sie häufig für alle Bereiche des Hauses als Summe verwendet. Dies ist ein Fehler, weil In der Regel werden nur die Räume des Gebäudes beheizt, in denen sich mindestens eine Wand außen befindet. Diese wärmetechnische Berechnung ist korrekt, bei der nur Räume mit Außenwänden berücksichtigt werden. Gleichzeitig wird den Berechnungsergebnissen eine kleine Produktivitätsspanne für den Kessel hinzugefügt. Dies ist für eine Situation notwendig, in der der Winter für Ihre Region zu hart ist.
2. Der Klimakoeffizient ist für praktische Erwärmungsberechnungen sehr wichtig. Ihr Wert hängt von der Region ab, in der sich das Haus befindet.

• Für das Zentrum der Russischen Föderation sind es also 1,3 / 1,6 kW;
• für den Süden - 0,8 / 0,95;
• für den Norden Russlands - 1.6 / 2.2.

Ein Beispiel für die Berechnung des Heizungssystems (Kesselleistung) für ein Gebäude von 100 m2 für die zentralen Regionen der Russischen Föderation:

V c = 100 · 1,2: 10 = 12 kW

Die Anzahl der Batterieabschnitte

Die Anleitung weist darauf hin, dass ein kompetentes Heizungsprojekt nicht möglich ist, ohne die erforderliche Anzahl von Heizkörperabschnitten zu bestimmen. Dieser Parameter kann mit der einfachsten Formel berechnet werden: Die Fläche der Räumlichkeiten wird mit 100 multipliziert, die resultierende Zahl wird durch die Leistung eines Abschnitts des Kühlers geteilt.

Lassen Sie uns die Positionen der Formel genauer untersuchen.

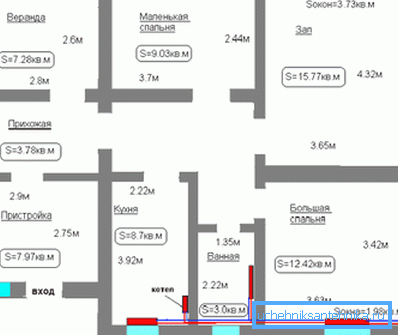

1. Beheizter Bereich Die Leistung der Heizgeräte wird für jeden spezifischen Raum berechnet. Daher sollte die Formel auch die Fläche eines Raumes umfassen. Es gibt jedoch eine Ausnahme. Wenn Sie in dem angrenzenden Raum, in dem sich Heizkörper befinden, warm werden möchten, wird der Bereich der beiden Räume zusammengefasst.
2. Die Nummer 100 wird aus SNiPa entnommen. Dies bedeutet, dass für 1 m2 Wohnzimmer 100 W Wärmeleistung der Batterien erforderlich sind.
3. Die Leistung eines Heizkörperabschnitts kann unterschiedlich sein und hängt vom Material seiner Herstellung und den Konstruktionsmerkmalen ab. Wenn Sie diesen Parameter nicht genau herausfinden können, können Sie mit einem Wert von 200 Watt arbeiten. Sie entspricht der durchschnittlichen Leistung jedes Abschnitts moderner Radiatoren.

Wir geben ein konkretes Berechnungsbeispiel. Die Grundfläche sollte 20 Quadratmeter betragen. Die Leistung eines Abschnitts der ausgewählten Kühler beträgt 170 W. Bestimmen Sie die Anzahl der benötigten Abschnitte:

N = 20 · 100: 170 = 11,7 = 12.

Beachten Sie! Wenn der Raum eckig oder ende ist, sollte die Summe mit einem Koeffizienten von 1,2 multipliziert werden. So erhalten Sie die Anzahl der Kühlerabschnitte unter Berücksichtigung des erhöhten Wärmeverlustes des Raumes.

Spezifische professionelle Berechnungen in Formeln

Überlegen Sie, wie die Berechnung und Installation von Heizungsanlagen durch Fachleute erfolgt.

Was ist hydraulische Berechnung?

Die Aufgaben der hydraulischen Gesamtberechnung des Systems umfassen Folgendes.

1. Bestimmung des Leitungsquerschnitts und in Verbindung damit - die Berechnung des Wasservolumens im Heizungssystem.
2. Ermittlung der Größe des Drucks (Arbeitsdruck) in verschiedenen Teilen des Netzwerks.
3. Berechnung der Druckabfälle / Kopf.
4. Genaues Binden aller Punkte des Netzwerks im dynamischen und statischen Modus. Dies ist notwendig, um den zulässigen Druck und den gewünschten Druck im System sicherzustellen.

Grundlegende rechnerische Abhängigkeiten

Die Wärmeabschirmungseigenschaften von umschließenden Strukturen sind durch ihre Beständigkeit gegen Wärmeübertragung (Ro) gekennzeichnet.

1. Dies wird in der Formel ausgedrückt: Ro = Rв + Rк + Rв. Symbol Rvn - ein Wärmeübergangswiderstand im Innern des Gehäuses, ist es, wiederum wie beschrieben (m • 2 • ° C): Bm.
2. R = 1: C In ist der Wärmewiderstand der Innenseite der umschließenden Strukturen 8.7 (m • 2 • ° C): Bm.
3. RK ist der Wärmewiderstand der umschließenden Struktur mit aufeinanderfolgenden Schichten. Rc = R1 + R2 + ... + Rn + Rt Außenluft.
4. R1 = l / l. Hier? bedeutet Schichtdicke in Millimetern, oder? - ist der Wärmeleitfähigkeitskoeffizient, der als Bm beschrieben wird: (m • 2 • ° C).
5. Rb ist der Widerstand gegen Wärmeübertragung von der Außenseite des Gehäuses.
6. R = 1:? n ist der thermische Rückführungskoeffizient des äußeren Teils des Zauns und wird als 23 • Bm ausgedrückt: (m • 2 • ° C).
7. Der Wärmedurchgangskoeffizient k wird nach der Formel berechnet: k = 1: Ro.

Vor der Berechnung des Heizsystems wird also die Dicke der Hauptisolationsschicht berechnet.

Wir geben ein konkretes Beispiel.

1. Die Außenwand aus Beton:? = 2400 kg / m? /; 1 = 1,92 W / m ° C; 1 = 100 Millimeter.
2. Erwärmung aus Polyurethanschaum: = 2400 kg / m 2; = 1,92 W / m ° C; = Ro-1: C-1: N- 1: 1.

Systemleistung

Die Wärmeleistung des Heizsystems in Watt ergibt sich aus der Formel: Qc = Qo + Qi-Qb.

Hier:

• Qo ist der Wärmeverlust in Watt durch die umschließenden Strukturen.
• Qi ist der Wärmeverlust zum Erwärmen der eindringenden Luft, die durch die Türen, Fenster, Schlitze (W) strömt;
• Qb - Wärmeeintrag von Haushaltsgeräten, auch in Watt.

Hydraulische Berechnung der Rohrleitung

Die Berechnung des Volumens der Heizungsanlage ist ohne hydraulische Berechnung des Durchmessers der Rohrleitung nicht möglich. Sie werden bei den bereits ermittelten thermischen Belastungen und dem berechneten Druck (Zirkulation) im System durchgeführt.

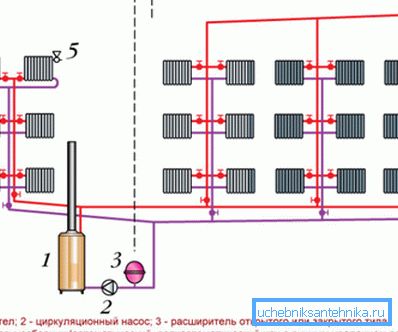

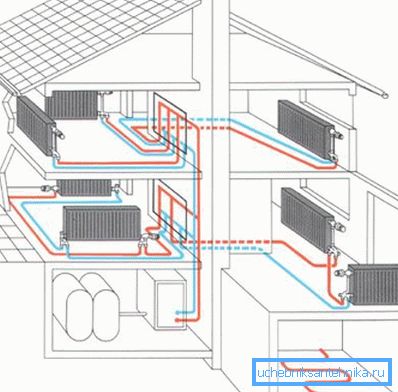

In einem Netzwerk mit zwei Rohren ist der Hauptumlaufring beispielsweise im Fall einer Rohrverteilungsart montiert. Mit anderen Worten - durch den unteren Kühler des am stärksten belasteten und am weitesten vom Wärmezentrum entfernten Steigrohrs.

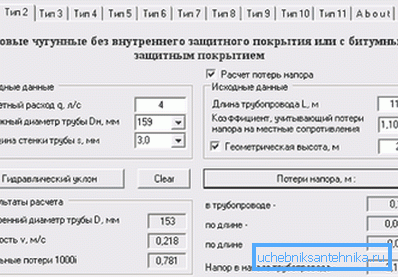

In diesem Fall können Sie den Rechner für die Berechnung des Heizungssystems im Internet verwenden oder die Berechnungen selbst durchführen.

Dazu muss der Hilfsparameter - der Durchschnittswert des spezifischen Druckverlusts aufgrund von Reibung (Rav, in Pa / m) - pro Rohrmeter bestimmt werden. Die Formel sieht so aus:

Rcp =? • pp: L; in pa / m

Darin bedeuten die Symbole:

• ? - Dies ist ein Koeffizient, der den durch lokale Widerstände bedingten Druckverlust des berechneten Gesamtdrucks (Zirkulationsdruck) für Netzwerke mit erzwungener Zirkulation berücksichtigt. Dieser Parameter beträgt 0,65.
• pp ist der verfügbare Druck in der entworfenen Heizungsanlage in Pascal;
• L ist die Gesamtlänge des Umlaufrings in Metern.

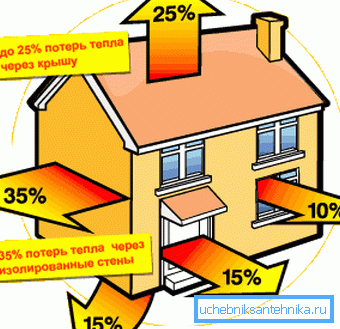

Raumwärmeverlust

Der Hauptwärmeverlust Q® (in Watt) durch die Gebäudehülle wird nach der Formel Q® = f • k • (tv-tù) • n ermittelt.

Hier:

• k ist der Wärmedurchgangskoeffizient des Gehäuses;
• f ist die berechnete Fläche der umschließenden Struktur in Quadratmetern;
• tv ist die lufttemperatur im raum in grad;
• - Temperatur der Außenluft in Grad;
• n ist ein Koeffizient, der von der Lage der Außenfläche relativ zur Außenluft abhängt.

Die Wahl der Heizkörper basiert auf ihren Eigenschaften

Bevor Sie die Wassermenge im Heizungssystem berechnen, sollten Sie die Art der verwendeten Heizkörper auswählen. Nachfolgend finden Sie eine Tabelle mit den Merkmalen aller derzeit produzierten Sorten.

Fazit

Ein Langzeitbetrieb der Heizungsanlage ist nur bei richtiger Berechnung und anschließender fachgerechter Installation möglich. Daher sollte das Design des Netzwerks sehr ernst genommen werden. Das Video im Artikel wird die Informationen ergänzen.
