Berechnung der heizkörperleistung nach fläche, volumen und

Wie berechnet man die Heizkörperleistung für einen Raum mit bekannten Parametern? Wird die Leistung der Heizung immer vom Hersteller als echt angegeben? Können Faktoren die Effizienz der Geräte beeinflussen? Lass es uns herausfinden.

Eine optimale Auswahl der Batterieleistung reduziert die Heizkosten.

Wärmebedarf

Die Berechnung der Leistung von Heizkörpern in der Wohnung kann durchgeführt werden:

  • In Räumen mit einem Standard für Mehrfamilienhäuser mit einer Deckenhöhe (2,5 - 2,7 m) - über der Fläche des Raumes, die wir heizen wollen;
  • Mit einer höheren Deckenhöhe - auf das Heizvolumen.

Darüber hinaus müssen einige zusätzliche Faktoren berücksichtigt werden, um die maximale Genauigkeit des Ergebnisses zu erreichen. Dazu gehören die Anzahl der Fenster, die Verglasungsstruktur, die Lage der Wohnung im Haus (in der Mitte oder am Rand des Gebäudes), die Dicke der Wände und die Klimazone.

Flächenberechnung

Das einfachste Berechnungsschema für das Gebiet sieht folgendermaßen aus:

  1. Auf einer Fläche von 1 m2 werden 0,1 Kilowatt thermische Leistung im Projekt verlegt.
Auf den Websites der Hersteller von Heizgeräten finden Sie einen Rechner zur Berechnung der Kapazität eines Heizkörpers mit einem solchen Algorithmus.
  1. In kalten oder heißen Klimazonen wird ein Korrekturfaktor verwendet. Der Wärmeverlust durch die Gebäudehülle hängt linear von der Temperaturdifferenz zur Straße ab.

Hier sind die Koeffizientenwerte für verschiedene Werte der Durchschnittstemperatur des kältesten Wintermonats:

Durchschnittliche Januar-Temperatur, С Koeffizient
0 und darüber 0,8
-15 1.2
-30 1.6
-40 2

Für eine Wohnung von 70 m2 in Jakutsk (die Durchschnittstemperatur im Januar beträgt -38,6 ° C) benötigen Sie also 70 * 100 * 2 = 14000 Watt Wärme.

Winter in Jakutsk.

Das Schema ist einfach, ignoriert jedoch eine Reihe der aufgelisteten zusätzlichen Faktoren. Sie werden im Algorithmus zur Berechnung der thermischen Leistung nach Volumen berücksichtigt.

Berechnung nach Volumen

Wie berechnet man die Leistung des Heizkörpers mit einem bekannten Volumen der Wohnung?

  • Pro Kubikmeter Volumen werden 40 Watt Wärmeleistung genommen;
  • Für an die Straße angrenzende Räume wird ein Faktor von 1,2 verwendet, für extreme Böden 1,3;
  • In jedem Fenster werden 100 Watt addiert.
  • Es wird der bereits in der obigen Tabelle angegebene regionale Koeffizient verwendet.

Geben Sie die Daten der vorherigen Siedlungsaufgabe an: Eine Wohnung von 70 m2 hat eine Deckenhöhe von 3,2 Metern und 4 Fenster; Es befindet sich in der Mitte des Gebäudes im ersten Stock.

  1. Das Volumen der Wohnung beträgt 70 * 3,2 = 224 m3. Die Grundwärmeleistung beträgt 224 * 40 = 8960 Watt.
  2. Der erste Stock zwingt uns zu einem Faktor von 1,3: 8960 * 1,3 = 11648 Watt.
  3. Windows erhöht den ohnehin erheblichen Wärmebedarf: 11648+ (5 * 100) = 12148 Watt.
  4. Schließlich wird der belebende 60-Grad-Frost vom Januar auch seine eigenen Anpassungen vornehmen: 12148 * 2 = 24296. Es ist leicht einzusehen, dass der Unterschied zur ersten Berechnungsmethode ziemlich beeindruckend ist.

Berechnung nach Volumen und Erwärmungsgrad

Das vorherige Schema ist für alle außer einem gut: Es gilt nur für die Standardisolierung der Außenwände des Gebäudes, die dem aktuellen SNiP entspricht. Was ist, wenn es wesentlich besser oder schlechter ist?

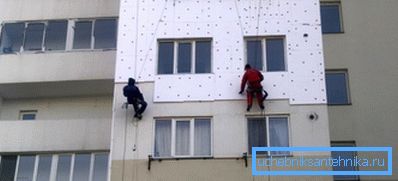

Mehrfamilienhäuser werden zunehmend mit gedämmten Fassaden versorgt.

In diesem Fall wird die Berechnungsanweisung auf die Formel Q = V * Dt * k / 860 reduziert.

Darin:

  • V - kubisches Volumen des Raumes;
  • Dt ist der Unterschied zwischen den Thermometerwerten in der Wohnung und auf der Straße;

Hinweis: Die Durchschnittstemperatur der kältesten Fünf-Tage-Woche wird als Straßentemperatur angenommen.

  • k - der nächste Faktor abhängig vom Dämmungsgrad des Gebäudes.
Beschreibung der Isolierung K
Watte aus Schaumstoff oder Mineralwolle, energiesparende doppelt verglaste Fenster 0,6-0,9
Ziegel- oder Steinwände aus 50 mm starken Einkammer-Doppelfenstern 1-1.9
Dünnwandmauerwerk (in Ziegelstein), Einfachverglasung 2-2.9
Mangel an Isolierung (Industriegebäude) 3-4

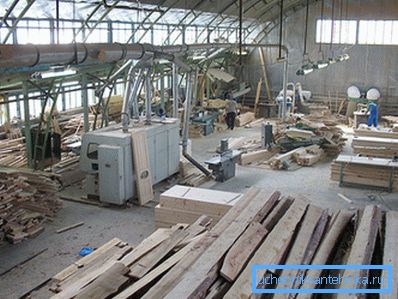

Unter industriellen Bedingungen wird die Isolierung selten ernsthaft berücksichtigt.

Lassen Sie uns noch einmal unsere eigenen Hände tun, um den Wärmebedarf für unsere Wohnung in Jakutsk zu berechnen, indem Sie die neue Einführung verwenden:

  • Das durchschnittliche Minimum von Januar ist -41,5 С;
  • Das Haus ist außen isoliert und mit dreifach verglasten Fenstern (k = 0,8) ausgestattet. Alle neuen Häuser in Jakutien entsprechen dieser Beschreibung.

Das Volumen der Wohnung haben wir zuvor berechnet, es entspricht 224 m3. Dt bei einer Raumtemperatur von +22 ° C nimmt den Wert 22 - (-41,5) = 63,5 ° C an.

Nach unserer Formel ist Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Instrumentenleistung

Wie berechnet man die Leistung einer Stahlheizkörperheizung oder einer Aluminiumsektionsbatterie?

  • Bei Konvektoren, Flächenheizkörpern und anderen integralen Produkten mit komplexer Form können Sie sich nur auf die Dokumentation des Herstellers verlassen. Merkmale von Geräten sind immer auf der offiziellen Website vorhanden.
Die Tabelle zur Berechnung der Leistung von Kermi-Heizkörpern aus Stahl in Abhängigkeit von ihren linearen Abmessungen.
  • Bei Abschnittsgeräten können Sie sich neben den gleichen Daten auf die folgenden Werte konzentrieren:
Heizkörpermaterial Wärmefluss, W / Abschnitt
Gusseisen 160
Bimetall (Stahl + Aluminium) 180
Aluminium 200

Die Berechnung der Leistung von Stahlheizkörpern aus Stahlrohren (horizontale Register) kann nach folgendem Algorithmus durchgeführt werden:

  1. Die Wärmeleistung des ersten Abschnitts (unteres Rohr) in Watt beträgt D * L * Dt * 36,5, wobei D der Außendurchmesser des Abschnitts ist, L die Länge ist und Dt das Delta der Temperaturen zwischen der Oberfläche des Geräts und der Luft im Raum ist.

Achtung: Alle Werte werden in SI-Einheiten eingegeben. Insbesondere wird der Durchmesser in Meter umgerechnet.

  1. Die Wärmeleistung der nachfolgenden Abschnitte wird mit einem Faktor von 0,9 berechnet, da sie sich in einem warmen Luftstrom nach oben befinden.

Bei einem vierteiligen Gerät mit einem Abschnittsdurchmesser von 108 mm und einer Länge von 4 Metern mit +20 in Innenräumen und +80 auf der Registerfläche beträgt die Wärmeübertragung also 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20) ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (gerundet) Watt.

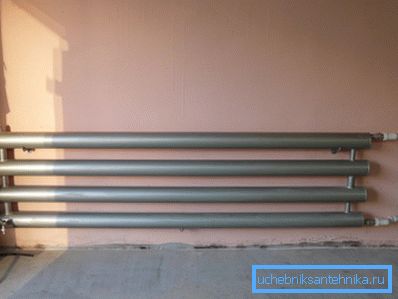

Auf dem Foto ist ein vierteiliges Heizregister.

Es ist merkwürdig: Bei gleichen Gesamtabmessungen gibt das Stahlregister viel weniger Wärme ab als ein Aluminium- oder Bimetallkühler. Zunächst ist der niedrige Preis für diese Geräte attraktiv: Als Material für ihre Herstellung werden preiswerte VGP-Rohre verwendet.

Begrenzungsfaktoren

In einigen Fällen ist die tatsächliche Leistung der Heizgeräte merklich geringer als auf dem Typenschild.

Was kann zu einer Verringerung der Effizienz führen?

  • Verringerung der Temperaturdifferenz mit Luft. Hersteller geben die Eigenschaften der Geräte für Dt = 70 C an; Wenn Sie das Kühlmittel abkühlen oder die Luft im Raum erwärmen, nimmt die Wirkleistung ab.
  • Fehler beim Auswählen des Verbindungsschemas. Bei einer kleinen Gerätelänge (bis zu 10 Sektionen) ist eine seitliche Verbindung zu bevorzugen. mit mehr Abschnitten - diagonal oder von unten nach unten.
  • Konvektionsbegrenzung. Eine Vielzahl von Sieben, Nischen und Kanälen kann die Wärmeübertragung um 15 - 30% reduzieren.
Dekorative Bildschirme verhindern die natürliche Konvektion der warmen Luft.

Fazit

Wir hoffen, dass die obigen Berechnungsschemata dem Leser helfen werden, eine effektive Heizung für seine eigene Wohnung zu entwerfen. Weitere thematische Informationen finden Sie im Video in diesem Artikel. Erfolge!
