Berechnung der heizkörper pro quadratmeter: optionen zur

In diesem Artikel wird beschrieben, für wie viele Quadrate ein Kühlerabschnitt vorgesehen ist. Wir werden herausfinden, wie man die Anzahl der Abschnitte mit einer bekannten Fläche des Raumes berechnet und welche zusätzlichen Faktoren den Wärmebedarf eines Hauses oder einer Wohnung beeinflussen.

Einfache Flächenberechnung

Variante 1

In erster Näherung kann die Anzahl der Heizkörper pro Quadratmeter nach dem einfachsten Schema berechnet werden: Ein Abschnitt erwärmt 2 m2 Wohnfläche. Daher ist für einen Raum von 20 m2 in zehn Abschnitten ausreichend Batterie vorhanden.

Der Unterricht ist extrem einfach, erschwinglich und liefert äußerst ungenaue Ergebnisse. Die Gründe

Bitte:

• Nach Angaben des sowjetischen SNiP für eine gemäßigte Klimazone sollte die Heizkörperleistung pro Quadratmeter 100 Watt betragen. Lassen Sie mich, lieber Leser, fragen: Für welchen Teil Russlands ist ein gemäßigtes Klima charakteristisch? Natürlich nicht für alle, oder?

Hinweis: Der Wärmeverbrauch durch die umschließenden Strukturen mit der gleichen Isolationsstruktur ist proportional zur Temperaturdifferenz zur Straße. Bei +20 im Raum unterscheidet sich der Wärmebedarf für die Außentemperatur bei 0 und bei -40 genau dreimal.

• Das angegebene Berechnungsschema impliziert, dass der Kühlerabschnitt 200 Watt Wärme liefert. Mittlerweile ist diese Wärmeübertragung nur für Aluminium- und Bimetall-Kühler bei einer Kühlmitteltemperatur von 90 Grad typisch. Stimmen Sie zu, dass wie viele Quadrate ein Abschnitt eines Aluminiumheizkörpers sich unter idealen Bedingungen erwärmt, dass er sich auf alle Arten von Heizgeräten erstreckt.

Option 2

Wir erhalten ein genaueres Ergebnis, wenn wir die Berechnungen in zwei Schritte unterteilen:

1. Zuerst berechnen wir den Wärmebedarf für den Raum unter Berücksichtigung der Klimazone.
2. Dann finden wir die erforderliche Anzahl von Abschnitten von Heizgeräten unter Berücksichtigung ihrer tatsächlichen Wärmeübertragung.

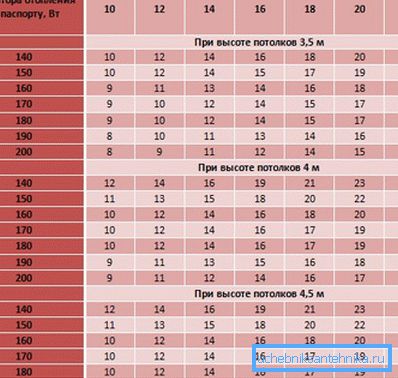

Der Wärmebedarf pro Quadratmeter für verschiedene Klimazonen ist wie folgt:

Die gemittelten Werte für die Wärmeübertragung von verschiedenen Heizgeräten für die Kühlmitteltemperatur betragen jedoch +90 und die Raumtemperatur beträgt +20.

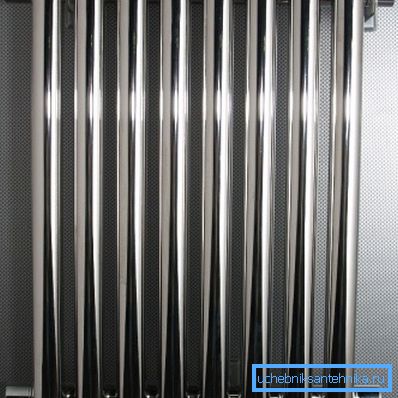

Zur Verdeutlichung: Die Berechnung von Heizkörpern aus Stahl über der Quadratur eines Raums unter Verwendung der Nennnennleistung ergibt nur für rohrförmige Profile ein etwas genaues Ergebnis. Bei Flächenheizkörpern und Heizungskonvektoren können Sie sich ausschließlich auf ihre Passmerkmale verlassen.

Lassen Sie uns als Beispiel Ihre eigenen Berechnungen für Stahlheizkörper pro Quadratmeter und für die gesamte Grundfläche eines 20-Meter-Raums in Jakutsk durchführen.

• Ein Teil einer Röhrenbatterie kann 120/200 = 0,6 m2 Raum heizen.
• Der Gesamtwärmebedarf für einen Raum beträgt 20 * 200 = 4000 Watt, was 4000/120 = 33 (mit Rundung) entspricht.

Berechnung nach Volumen

In manchen Fällen ist die Frage, wie viele Heizkörper pro Quadratmeter für das Heizen erforderlich sind, völlig bedeutungslos.

Wann genau

1. Mit nicht standardmäßiger Deckenhöhe. Durch die Heizung wird das gesamte Volumen der Wohnung erwärmt. Sie stimmen zu, dass sich dieses Volumen bei einer Deckenhöhe von 2,5 und 4,5 Metern deutlich unterscheidet.


2. Die Qualität der Isolierung unterscheidet sich erheblich von der in den Bauvorschriften für Wohnhäuser empfohlenen. Der Wert von 100 Watt / m2 war für typische Häuserprojekte der Sowjetzeit relevant; Moderne, energieeffiziente Gebäude benötigen selbst bei normaler Deckenhöhe nicht mehr als 60 W / m2.

Variante 1

Das erste Berechnungsschema eignet sich für Räume mit nicht standardmäßigen Deckenhöhen und Standardisolierung.

• Pro Kubikmeter Raumvolumen werden 40 Watt Wärmeleistung genommen;
• Für Eck- und Endräume in einem Mehrfamilienhaus wird der Faktor 1,2 verwendet, für extreme Etagen 1,3, für Einfamilienhäuser 1,5;

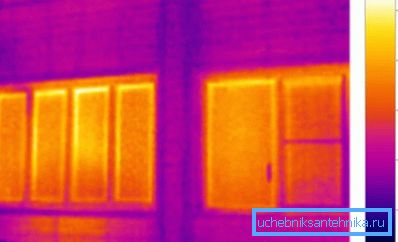

• Das Fenster erhöht den Wärmeverlust um 100 Watt, die Tür zur Straße - 200;

• Ein regionaler Koeffizient wird eingeführt (0,7 - 2,0 je nach Klimazone).

Lassen Sie uns noch einmal den Wärmebedarf in unserem Zimmer in Jakutsk berechnen, indem Sie angeben, dass die Deckenhöhe 3,2 Meter beträgt. Der Raum befindet sich im ersten Stock und hat zwei Fenster.

1. Das Volumen mit einer Fläche von 20 m2 beträgt 20 * 3,2 = 64 m3.
2. Multiplizieren Sie das Volumen auf der Basis 40 Watt / m3: 64 * 40 = 2560.
3. Die erste Etage erhöht den Wärmeverlust durch die Decke: 2560 * 1,3 = 3328.
4. Zwei Fenster erhöhen diesen Wert um 200 Watt. 3328 + 200 = 3528.
5. Das Klima von Jakutsk (die Durchschnittstemperatur im Januar beträgt -38 ° C) zwingt den maximalen Wert des regionalen Koeffizienten: 3528 * 2 = 7056.

Wenn wir diese Leistung in der Anzahl der Abschnitte von Aluminiumbatterien angeben, werden wir in einen Zustand leichter Panik geraten: Zum Heizen benötigen Sie 35 Abschnitte! Und es ist in perfektem Zustand.

Option 2

Wenn in der Praxis die Wärmeleistung durch Quadratur berechnet wird, sind die Heizstrahler für den Raumbereich zu groß. Tatsache ist, dass der hohe Energiepreis dazu führt, dass Bauherren die Qualität der Wärmedämmung von Gebäuden verbessern.

Für Räume mit beliebiger Deckenhöhe und nicht standardmäßiger Isolierung wird die folgende Formel zur Berechnung der Wärmeleistung verwendet:

Q = V · Dt · k / 860.

Darin:

• Q - Leistung in Kilowatt;
• V - Volumen in Kubikmetern;
• Dt ist der berechnete Temperaturunterschied zur Straße (das Delta zwischen dem Sanitärstandard der Raumtemperatur und dem durchschnittlichen Minimum des Winters);
• k ist der Koeffizient des Erwärmungsgrades.

Die Werte von k werden als gleich angenommen:

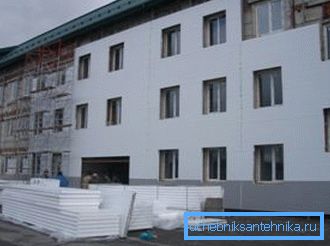

• Für Gebäude mit einer dreifach energiesparenden Verglasung und einem Außenmantel aus Schaumstoff oder Mineralwolle - 0,6-0,9;
• Für ein Ziegelhaus mit einer Wandstärke von 500 mm und Doppelverglasung - 1-1,9;
• Für Ziegelgebäude mit einer Wandstärke von 250 mm und einfach verglasten Fenstern - 2-2,9;

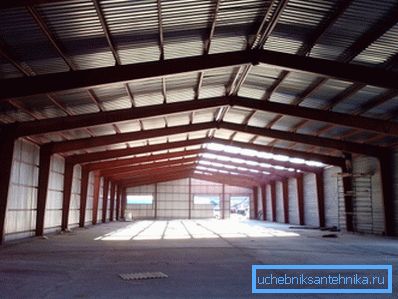

• Für nicht isolierte Gebäude - 3-4.

Für unsere Bedingungen:

1. Das Volumen des Raumes haben wir bereits berechnet und beträgt 64 m3;
2. Dt = 22 - (-41,5) = 63,5 ° C;
3. Der Wärmedämmungskoeffizient für alle neuen Häuser, die unter den Bedingungen des fernen Nordens gebaut werden, kann mit 0,6 - 0,8 sicher angenommen werden.
4. Die Berechnung erfolgt in der Form Q = 64 * 63,5 * 0,6 / 860 = 2,84 kW.

Fazit

Welches der Berechnungsschemata dem Leser für seine Bedingungen am besten geeignet erscheint, liegt bei ihm. Weitere thematische Informationen erhalten Sie, indem Sie das beigefügte Video in diesem Artikel anzeigen. Erfolge!
