Berechnung der heizkörper nach fläche und volumen des raumes

Berechnung von Heizkörpern beim Bau eines Privathauses oder bei größeren Reparaturen einer Stadtwohnung ist das Verfahren obligatorisch. In diesem Fall spielt es keine große Rolle, welche Heizungen verwendet werden. Gusseisen, Stahl, Aluminium oder Bimetall, alle diese Einheiten haben ihre eigenen Konstruktionskapazitäten, auf denen sie in den Berechnungen basieren. Der Rechner für die Berechnung von Heizkörpern ist eine tolle Sache, aber was ist, wenn es nicht in der Nähe ist? Wir werden versuchen, diese Frage zu beantworten.

Fotos von modernen Heizkörpern.

Wichtig: Bei solchen Berechnungen verwenden Konstrukteure mehr als ein Dutzend verschiedene Arten von Vorschriften und Definitionen. Das grundlegende Regelwerk wird jedoch als SNiP 41-01-2003 bezeichnet. Auf ihn verlassen sich die Kontrollbehörden bei der Annahme des Objekts.

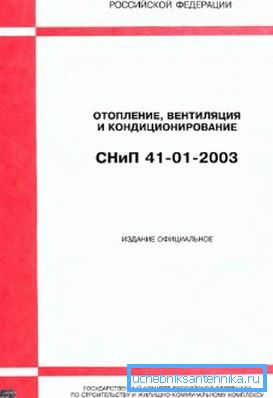

Standards.

Wie bekomme ich indikative Daten?

Es ist nicht immer notwendig, die Anzahl der Heizkörper genau zu berechnen. Bei einer umfassenden Überholung in einem Apartment in der Stadt sind Sie ausreichend Indikativdaten, die in wenigen Minuten basierend auf den Durchschnittswerten abgerufen werden können.

Berechnen Sie die Größe der Batterie in der Raumfläche

Diese Methode gilt als die einfachste und beste Lösung für Wohnungseigentümer in städtischen Standardhochhäusern. In Hochhäusern ist es prinzipiell unrealistisch, die meisten Parameter eines Raumes signifikant zu beeinflussen, weshalb es oft keinen Sinn macht, in das Labyrinth komplexer thermotechnischer Berechnungen einzutauchen.

Ungefähre Berechnungsoption.

Laut einem anerkannten SNiP, um 1m zu heizen? Wohnungsbewohner des zentralen Teils unseres großen Landes benötigen 100 Watt. Dieser Wert wird als Durchschnitt für Wohnungen mit Standardisolierung und Decken von höchstens 3 m angenommen. Unter den gleichen Bedingungen im Norden werden 150-200 W benötigt. In südlichen Gebieten sind sie in der Regel auf 60 Watt ausgerichtet.

Anweisungen für einen Akku enthalten Daten zur Stromversorgung. Sie müssen lediglich das Quadrat des Raums mit 100 W multiplizieren und durch die Typenschildleistung eines Abschnitts Ihres gewählten Kühlers teilen.

Ungefähre Toleranzen.

Wichtig: Gemäß den genehmigten Regeln gibt die Dokumentation der Batterie die Leistung an, die der Abschnitt bei einer Kühlmitteltemperatur von 70 ° C abgibt. Wenn die Temperatur im System niedriger ist, nimmt die Heizleistung proportional ab und es müssen mehr Abschnitte installiert werden. In diesem Fall empfiehlt es sich, den Rechner zur Berechnung der Anzahl der Heizkörper zu verwenden, wo Sie die tatsächliche Temperatur einstellen können.

Wärmeverlust abhängig vom Standort der Batterie.

Diese Berechnungsmethode ist, wie gesagt, ein Näherungswert. Details wie das Vorhandensein eines Balkons, die Anzahl und Größe der Fenster im Raum sowie einige andere Änderungen werden nicht eindeutig berücksichtigt. Um all diese Arten von Wärmeverlusten zu kompensieren, ist es üblich, den endgültigen Wert um 20% zu erhöhen. Wenn die Berechnung für die Küche durchgeführt wird, können Sie alles belassen, ohne Wärmeverluste zu berücksichtigen. Da hat die Küche zusätzliche Wärmequellen.

Abhängigkeit der Anzahl der Abschnitte vom Raumvolumen

Diese Methode wird von Eigentümern offener Apartments mit hohen Decken bevorzugt. Er passt auch gut, wenn Sie die Größe der Batterie in einem privaten Cottage oder einem Raum mit zwei oder mehr Ebenen berechnen müssen.

Die Berechnung der erforderlichen Anzahl von Heizkörpern basiert auf dem Raumvolumen. Das heißt, zuerst müssen Sie die Anzahl der Kubikmeter zählen und Länge, Breite und Höhe multiplizieren.

Berechnung der ungefähren Formel.

Wie im ersten Fall werden die Bedingungsdaten als Grundlage genommen. Es wird angenommen, dass für das Zentrum von Russland für 1m heizen? In einem Plattenhaus mit serienmäßiger Wärme benötigen Sie 41 Watt Energie. Für Ziegelwände mit einer Dicke von 2 oder mehr Ziegeln sowie für Privathäuser mit verbesserter Dämmung benötigen wir 34 Watt. Wenn Sie das Volumen des Raums und die Leistung eines Abschnitts kennen, ist es einfach, die Anzahl der Abschnitte zu berechnen.

Beispielsweise beträgt das Volumen der Küche in einem Backsteinhaus eines drei mal vier Meter hohen Altbaus mit einer Deckenhöhe von 4 Metern 48 m? (3 × 4 × 4 = 48). Dementsprechend sind für die Heizung 1.632 KW (48x34 = 1.632) erforderlich. Die durchschnittliche Leistung der bekannten Gusseisen-Batterie MS-140 beträgt 160 Watt. Jetzt 1.632 kW, durch 160 W dividieren und 10,2 Sektionen erhalten.

Horizontalschnitt-Layout.

Da wir uns für die Küche Gedanken gemacht haben, können Sie es abrunden. Für andere Räume ist es üblich aufzurunden. Zum Ausgleich aller Arten von Wärmeverlusten in normalen Räumen wird der Endwert um 20% erhöht.

Tipp: Um sich nicht mit einer ungefähren Berechnung der Anzahl von Batterien in typischen Gebäuden zu beschäftigen, wurde eine Tabelle zur Berechnung von Heizkörpern entwickelt. Dies ist ein praktisches Gerät, das häufig von Beratern von Baumärkten verwendet wird.

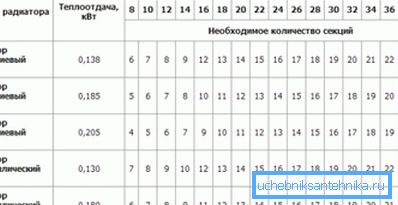

Tabelle für Aluminium- und Bimetallprofile.

Genaue Berechnungen

Die exakte Berechnung der Heizkörper erfolgt in der Regel beim Bau eines Privathauses oder bei der Überholung moderner, frei gestalteter Wohnungen. Der Preis für hochwertige Bimetall-, Stahl- oder Gussradiatoren ist recht hoch, so dass jeder zusätzliche Abschnitt einen erheblichen Einfluss auf das Budget hat.

Genauere Berechnungen mit den eigenen Händen sind nicht so schwierig, wie es scheinen mag. Das Berechnungsprinzip selbst unterscheidet sich nicht wesentlich von den vorherigen Optionen, die Grundformel ist ziemlich einfach. Das ganze Problem besteht in der kompetenten Auswahl einer Reihe von Faktoren, von denen jeder für die spezifischen Merkmale und Merkmale des Gebäudes verantwortlich ist.

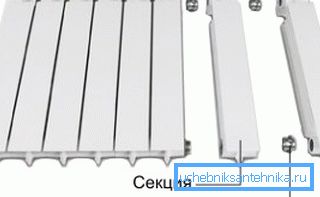

Das Prinzip der Verbindung von Abschnitten.

CT = NхSхК1хК2хК3хК4хК5хК6хК7

  • In diesem Fall (CT) Dies ist die erforderliche Wärmemenge, um eine angenehme Temperatur im Raum um 20 ° C aufrechtzuerhalten.
  • (N) ist ein konstanter Wert und bezeichnet die tabellarische Wärmemenge pro Quadratmeter. Dies ist derselbe Wert, den wir bei der ungefähren Berechnung basierend auf der Quadratur verwendet haben. 100 W für das Zentrum Russlands, 150–200 W für den Norden und 60 W für den Süden;
  • (S) In unserer Formel ist dies die Fläche der Räume, für die die Heizung berechnet wird.

Als nächstes folgt eine Reihe von Anhebungs- und Absenkkoeffizienten, die eigentlich für die Hauptmerkmale des Gebäudes verantwortlich sind.

Durchschnittlicher Wärmeverlust im Haus.
  • K1 ist für das Niveau und die Qualität der Verglasung des Gebäudes verantwortlich:
  • Alte Holzrahmen mit zwei Scheiben haben einen Faktor von 1,27;
  • Moderner Kunststoff mit Doppelverglasung, bedingt als Einheit genommen;
  • Verstärkte dreifach verglaste Rahmen zählen als 0,85;
  • K2 ist für die Qualität der Isolierung von Außenwänden verantwortlich:
    • Alte, mit Fliesen ausgekleidete Stahlbetonplatten haben einen Koeffizienten von 1,27;
    • Das Verlegen von zwei Ziegeln oder Platten mit zusätzlicher äußerer Isolierung wird als Einheit betrachtet.
    • Moderne Baustoffe wie Schaum- und Gasbeton sowie Abstellgleis mit Mineralwolle oder Schaumstoff haben einen Wert von 0,85.

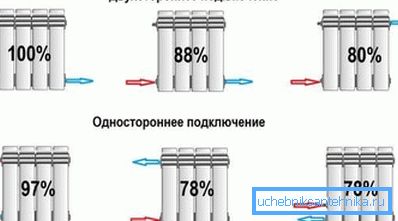

    • Wärmeverlust abhängig von der Art des Batterieanschlusses.
      • К3 ist für die kälteste Woche des Jahres verantwortlich, genauer gesagt für die Durchschnittstemperatur von 7 Tagen auf dem Gipfel des Winterfrosts. Hier fangen wir bei -10? С an.

      Mit jeder Abnahme der Temperatur um -5 ° C wird dem Koeffizienten 0,2 hinzugefügt:

      • Also bei -10? Mit dem Wert 0,7 wird genommen;
      • Bei -15? Wird der Wert 0,9 angenommen;
      • Bei -20 wird ein Wert von 1,1 angenommen;
      • Bei -25? Mit einem Wert von 1,3;
      • Bei -30ºC wird ein Wert von 1,5 genommen und so weiter;
      • 44 kennzeichnet das prozentuale Verhältnis der Bodenquadratierung zur Fensterverglasung.

      Hier gibt es auch eine gewisse Regelmäßigkeit mit einer Flächensteigerung von 10%, der Koeffizient steigt um 0,1:

      • Für 10% beträgt der Wert 0,8;
      • Für 20% beträgt der Wert 0,9;
      • Für 30% ist der Wert 1;
      • Für 40% beträgt der Wert 1,1;
      • Bei 50% beträgt der Wert 1,2 usw.

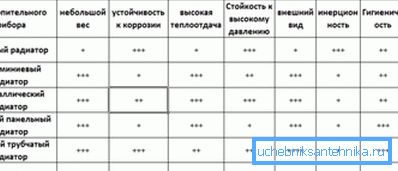

      Vergleich von Heizkörpern.
      • K5 kennzeichnet den Raum im nächsten Obergeschoss:
      • Hier ist es üblich, einen unbeheizten Dachboden als Einheit zu nehmen;
      • Bei einem warmen Dachboden beträgt dieser Wert 0,9;
      • Wenn sich oben eine Wohnwohnung befindet, beträgt der Koeffizient 0,8;
    • K6 ist für die Anzahl der Wände verantwortlich, die direkt auf die Straße gerichtet sind:
      • Für eine Wand ist es gleich 1,1;
      • Für 2 Wände wird es 1,2 sein;
      • Für 3 Wände wird es 1,3 sein;
      • Wenn alle Wände zur Straße zeigen, beträgt der Koeffizient 1,4;
      • K7 ist für die Höhe der Decke verantwortlich.
      • Hier geht die Stufe nach oben, für jeden halben Meter steigt der Wert um 0,05:

        • Die Deckenhöhe von 2,5 m gilt als Referenz und wird als Einheit betrachtet.
        • Eine drei Meter hohe Decke hat eine Quote von 1,05;
        • Dreieinhalb Meter 1,1 usw.

        Wenn Sie sich für die Koeffizienten entschieden haben, die Berechnung durchgeführt und schließlich die Wärmemenge erhalten haben, muss diese wie in den vorherigen Fällen durch die Wärmekapazität von 1 Abschnitt geteilt werden.

        Moderner Stahlheizkörper.

        Das Video in diesem Artikel zeigt Beispiele für Berechnungen.

        Fazit

        Natürlich ist die Berechnung von Heizkörpern mit Hilfe des Rechnerprogramms ungleich bequemer und schneller. Wie Sie sehen, ist es auch ohne einen solchen Assistenten ziemlich realistisch, eine genaue Berechnung mit den eigenen Händen durchzuführen.
