Befüllung des heizungssystems mit kühlmittel: so füllen sie

Um ein Heizsystem für ein Haus oder eine Wohnung zu bauen, sind ein Heizkessel, Heizkörper und Rohrleitungen erforderlich, die alle Elemente in einem Netzwerk verbinden. Es funktioniert jedoch nicht ohne ein Kühlmittel, das die durch die Verbrennung von Kraftstoff erzeugte Wärmeenergie auf die Raumluft überträgt. Nach Abschluss der Installations- oder Reparaturarbeiten stellt sich daher immer die Frage, wie die Heizungsanlage mit Wasser oder einer anderen geeigneten Flüssigkeit gefüllt werden kann. Anweisungen zu diesem Problem sind unten aufgeführt.

Die Notwendigkeit, Flüssigkeit aus dem Heizungssystem zu befüllen und abzuführen

Zunächst betrachten wir den Zweck, aus dem das Kühlmittel aus dem Heizungssystem abgeleitet wird.

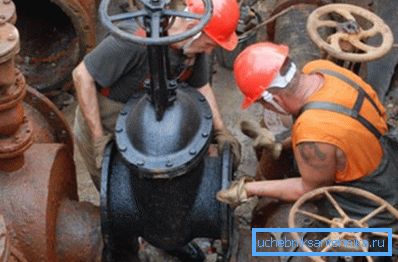

In den meisten Fällen ist es erforderlich, Wasser für geplante Reparaturen aus den Rohren zu entfernen. Dies gilt insbesondere für Wohnungen, die an Zentralheizungssysteme angeschlossen sind. Im Sommer werden die Absperr- und Steuerventile, ausgefallene Rohrleitungen usw. ersetzt.

Wenn Sie in einem Privathaus wohnen, ist es jedoch aus folgenden Gründen nicht empfehlenswert, das Kühlmittel abzulassen:

1. Wenn Sie Wasser nachfüllen, müssen Sie das System erneut herstellen. Dieses Ereignis ist lang und beschwerlich, da jeder Besitzer es vermeiden möchte.
2. Der Wassermangel in einigen Arten von Heizkörpern (z. B. Stahl) führt zu schneller Korrosion. Wenn Sie das Wasser für den Sommer aus dem System ablassen, müssen Sie die Heizkörper für die Heizung des Hauses notfalls ersetzen.
3. Die jährliche Entfernung des Kühlmittels erfordert den Kauf eines neuen. Spezielles Frostschutzmittel oder speziell aufbereitetes Wasser ist recht teuer, so dass die Betriebskosten für die Wartung des Heizungssystems ungerechtfertigt steigen.

Das Verfahren zum Einfüllen von Flüssigkeit in das Heizungssystem

Vorbereitende Operationen

Unabhängig davon, ob Sie ein neues, selbst zusammengebautes Heizungssystem auf den Markt bringen oder nach dem Ende der warmen Jahreszeit oder nach einer Reparatur Kühlmittel auffüllen, ist es unbedingt erforderlich, das Engineering-Netzwerk für den Betrieb vorzubereiten.

Das Verfahren ist wie folgt:

1. Die Rohrleitung spülen. Diese Maßnahme ist vor dem Start einer neuen Heizungsanlage erforderlich. Andernfalls können Späne, Schlacken und andere Ablagerungen die verwendeten Heiz- und Pumpvorrichtungen beschädigen. Wenn Ihr Klimanetzwerk bereits in Betrieb genommen und erfolgreich betrieben wurde, reicht es aus, die Rohre und Batterien alle zwei Jahre zu spülen.

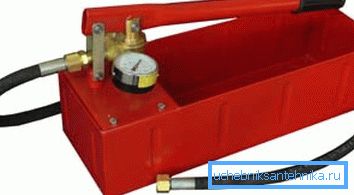

2. Hydraulischer Test. Bevor das Heizungssystem mit Wasser gefüllt wird, muss es mit Druck beaufschlagt werden. Verwenden Sie dazu ein spezielles Gerät, das Rohre und Heizkörper mit Druckluft füllt.

Es ist notwendig, Druck aufzubauen, bis der Wert um 25% höher ist als der berechnete. Der Standardabfall dieses Indikators sollte innerhalb von 15 Minuten nicht mehr als ein Prozent betragen.

1. Beseitigung von Mängeln Nach dem Crimpen müssen Sie alle Verbindungen auf Dichtheit prüfen und beheben, wenn sie gefunden werden.

Beachten Sie! Durch das Abdichten von Leckagen wird nicht so sehr der Kühlmittelstrom minimiert, sondern es werden Luftstopfen in Rohren und Heizkörpern vermieden, die eine Funktionsunfähigkeit oder eine geringe Heizleistung verursachen.

Die Wahl des Kühlmittels

Am häufigsten wird Wasser als Wärmeträgerflüssigkeit verwendet. Sie können jedoch Frostschutzmittel verwenden, das nicht gefriert, wenn die Umgebungstemperatur unter null fällt. Es hat viele andere Vorteile, aber der Preis ist ziemlich hoch. Meist wird Frostschutzmittel in Heizungsanlagen von kleinen Gebäuden eingesetzt.

Denken Sie daran, dass das Befüllen der Heizungsanlage mit Wasser vorbereitend ist. Die Flüssigkeit sollte frei von Salzen und darin gelöster Luft sein, wofür handelsübliche Chemikalien und Reagenzien verwendet werden können.

Tipp! Es wird nicht empfohlen, Leitungswasser als Heizmedium des Heizsystems zu verwenden. Es enthält eine große Menge an Kalzium und anderen Mineralien, die sich an Rohren und in Batterien ansiedeln und schließlich zu einer Funktionsunfähigkeit der Heizung führen können. Auch im Leitungswasser löste sich eine große Menge Sauerstoff auf, was zur Belüftung führt.

Ob Sie speziell aufbereitetes Wasser oder Frostschutzmittel zum Abfüllen verwenden, liegt bei Ihnen. In jedem Fall ist es jedoch erforderlich, das für diese Prozedur erforderliche Flüssigkeitsvolumen korrekt zu berechnen.

Bestimmung der Menge des verwendeten Wärmeträgers

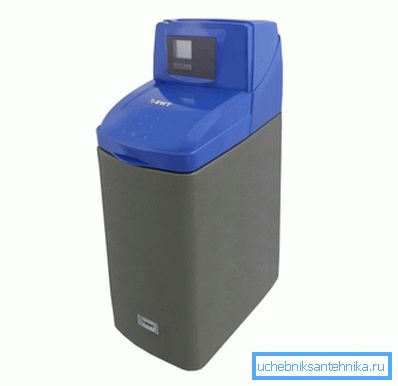

Um die Menge an Wasser oder Frostschutzmittel zu kennen, die zum Befüllen des Heizsystems erforderlich ist, ist es erforderlich, die richtige Wasseraufbereitungsanlage mit der erforderlichen Kapazität auszuwählen oder eine bestimmte Menge an Spezialflüssigkeit im Voraus zu kaufen.

Um die Berechnungen durchzuführen, müssen Sie die folgenden Daten verdeutlichen:

• die Wassermenge, die sich im Warmwasserboiler (OK) befindet, ein Teil der installierten Heizkörper (ОR) und der Ausdehnungsbehälter des offenen oder geschlossenen Typs (О) - alle Angaben finden Sie in der Begleitdokumentation der obigen Ausrüstung;
• die Wassermenge, die in den Rohren (Von) platziert wird - hierfür müssen Sie ein spezielles Gebäudeverzeichnis verwenden, in dem ähnliche Informationen abgelegt werden, oder den gewünschten Wert mithilfe der folgenden Formeln berechnen:

S =? * R2, wo:

• S ist die Querschnittsfläche des Rohrs;
• ? - konstant gleich 3,14159;
• R ist der Innenradius des Rohrs.

Von = S * L, wobei:

• Von - das erforderliche Flüssigkeitsvolumen in der Rohrleitung;
• S die durch die obige Formel ermittelte Querschnittsfläche ist;
• L ist die Länge aller installierten Pipelines.

Die Gesamtwassermenge wird nach folgender Formel berechnet:

Allgemein = OK + (Op * s) + Ob + From, wo

с - die Anzahl der installierten Kühlerabschnitte.

Tipp! Trotz der Tatsache, dass Wasser und Frostschutzmittel nicht komprimiert werden, ist es ratsam, 10-15% mehr Flüssigkeit als das Volumen zu erhalten, das Sie durch Berechnungen erhalten haben. Eine solche Marge deckt den Berechnungsfehler ab.

Wasser gießen

Sobald Sie mit dem Spülen fertig sind, die Rohre getestet und mit ausreichend Kühlmittel gefüllt haben, können Sie mit dem Befüllen der Heizung beginnen. Dies hilft der Vibrationspumpe, das Heizungssystem zu füllen.

Denken Sie daran, dass dies die wichtigste Phase der Installation des Klimanetzwerks ist, da alle Operationen sorgfältig und sorgfältig ausgeführt werden müssen.

Das Verfahren besteht aus mehreren aufeinander folgenden Schritten:

1. Wieder werden alle Verbindungen auf Lecks und Druckentlastung geprüft.

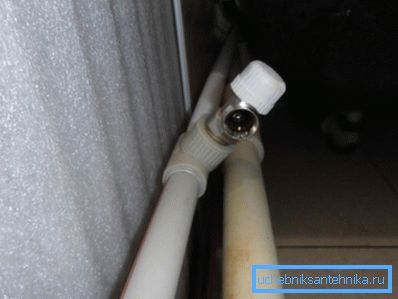

2. Absperrventile entfernen die Flüssigkeit aus dem Heizungssystem. Dadurch wird ein unproduktiver Kühlmittelfluss vermieden.

1. Die Funktion der Luftventile wird geprüft. Wenn ihre Leistung schwach ist, ist es besser, das entsprechende Gerät (Mayevskys Kran) vollständig abzuschrauben und es am Ende des Gießvorgangs wieder an seinen Platz zu bringen. Zu demselben Zweck können Sie das Ventil auch irgendwo im oberen Teil des Systems öffnen, wodurch die Zeit verringert wird, in der Luft aus Rohren und Batterien entweichen kann.
2. Das Befüllen sollte durch die Ventile beginnen, die dem Kessel am nächsten liegen.
3. Wasser oder Frostschutzmittel mit möglichst niedriger Geschwindigkeit fließen lassen. Dadurch kann die in den Rohren verbleibende Luft durch vorgeöffnete Ventile austreten. Ansonsten die Bildung von Staus.

1. Wenn die Rohre gefüllt sind, müssen die Hähne und Ventile abgesperrt werden, durch die das Kühlmittel zu gießen beginnt. Deshalb musste es mit einer bestimmten Aktie gekauft werden.
2. Das Befüllen des Systems kann nicht sofort erfolgen, sondern in Teilen: vom ersten Stock bis zu den obersten Punkten.

Qualitätsprüfung

Bei der Berechnung der erforderlichen Kühlmittelmenge ist es wünschenswert, diesen Wert nicht nur für das gesamte System, sondern auch für die einzelnen Abschnitte zu ermitteln. Dadurch können Sie den Füllungsgrad einzelner Elemente des Klimanetzwerks genauer steuern.

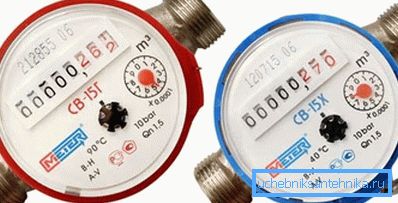

Zusätzlich kann an der Einlassöffnung ein Durchflussmesser installiert werden.

So wissen Sie genau, wie viel in die Rohre gefallen ist:

• Wenn sich weniger als der berechnete Wert - Luft in den Rohren angesammelt hat, muss der Ort der Bildung des Stopfens bestimmt und beseitigt werden.
• Wenn mehr, dann gibt es irgendwo ein Leck durch eine lose Verbindung oder ein offenes Wasserhahn.

Heizungsanlage in Betrieb nehmen

Luftrückstände entfernen

Nachdem die Heizungsanlage voll gefüllt ist, kann mit der Inbetriebnahme begonnen werden. Zuvor müssen Sie jedoch restliche Luft von allen installierten Geräten entfernen.

Dies geschieht wie folgt:

1. Die Luft wird aus der Hauptleitung des Kesselhauses entfernt. Hierzu wird ein Luftventil verwendet, das an der Heizvorrichtung installiert ist.
2. Wenn das System über eine Pumpe für die Zwangsumwälzung von Wasser verfügt, muss auch Luft daraus abgelassen werden. Zu diesem Zweck wird in seinem vorderen Ende ein Luftventil verwendet.

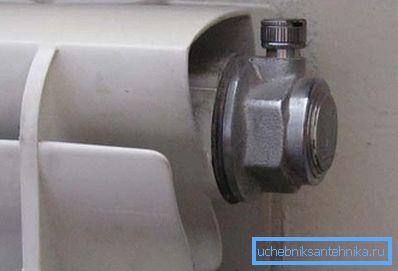

3. Der nächste Schritt ist das Entfernen der Luftstecker von den Kühlern. Dies muss mit jeder installierten Batterie erfolgen, beginnend mit der ersten Etage und mit der obersten. Dies geschieht einfach: Mit dem Schlüssel von Mayevsky oder einem Schraubendreher müssen Sie den Wasserhahn von Mayevsky abschrauben und so festhalten, bis ein Wassertropfen aus dem Loch fließt.

1. Überprüfen Sie die Rückleitung. Zu diesem Zweck werden auch Ventile verwendet, die in bestimmten Abschnitten der Rohrleitung installiert sind. Das Ventil an der Brücke zwischen den Zu- und Ableitungen muss geschlossen sein.
2. Lassen Sie das System nach Beendigung der Arbeit für die Wiederherstellung etwa 2 Stunden lang stehen und starten Sie dann den Kessel.

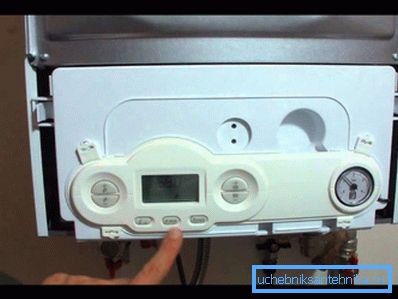

Den Kessel einschalten

Vor dem Einschalten des Heizgerätes müssen die Pumpen gestartet werden, die die Flüssigkeit zirkulieren. Sie sollten ein paar Stunden arbeiten. Der Druck der Flüssigkeit sollte etwa 2 Atmosphären betragen.

Tipp! Nutzen Sie diese Zeit, um das System erneut auf Lecks zu prüfen. Wenn sie auftauchen, muss die Pumpe gestoppt werden, die Verbindungen müssen abgedichtet sein und das Wasser muss erneut gefüllt werden.

Alle Arbeiten am Start sollten bei einer positiven Temperatur in den Räumlichkeiten durchgeführt werden. Andernfalls kann sich Eis bilden und Rohre, Pumpen und Kühler beschädigen.

Fazit

Das Befüllen der Wärmeträgerflüssigkeit ist ein entscheidender Schritt bei der Inbetriebnahme der Heizungsanlage. Von der Richtigkeit aller Arbeiten hängt ab, wie effizient und wirtschaftlich sie arbeiten wird. Mehr dazu erfahren Sie im folgenden Video.
