Was ist das - Axonometrie des Heizens? In diesem Material müssen wir zur Schule zurückkehren und uns mit dem vergessenen Begriff vertraut machen. Außerdem versuchen wir herauszufinden, nach welchen Regeln axonometrische Diagramme für Heizungsanlagen erstellt werden sollen.

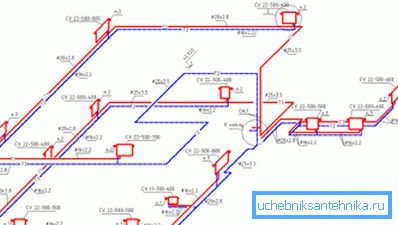

Gestatten Sie mir zu präsentieren: axonometrisches Schema des Heizkreises.

Definition

Der Begriff Axonometrie stammt aus Griechenland und kommt aus zwei Wörtern: Achse und Maß. Die Bedeutung des Begriffs liegt in der grafischen Darstellung dreidimensionaler Objekte, indem sie auf eine Ebene projiziert werden.

So wird das Objekt projiziert:

  1. Es ist an drei Koordinatenachsen gebunden.
  2. Es wird eine sogenannte Bildebene ausgewählt, auf die das Objekt projiziert werden soll.

Hinweis: Keine Koordinatenachse sollte parallel dazu sein.

  1. Alle Punkte des Objekts werden auf die Ebene projiziert.

Da die Bildebene zu keiner der Koordinatenachsen parallel ist, weist die Projektion entlang aller Achsen Abweichungen von den tatsächlichen Abmessungen der Segmente auf.

Je nachdem, wie sich Verzerrungen entlang der Achsen verteilen, kann Axonometrie aufgerufen werden:

  • Isometrisch. In diesem Fall ist die Verzerrung auf allen Achsen gleich.

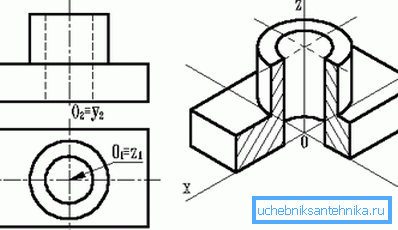

Das rechte ist eine isometrische Ansicht des Teils.
  • Dimetric. Gleiche Verzerrung entlang zweier Achsen.
  • Trimetric - Alle Verzerrungen haben unterschiedliche Bedeutungen.

Das axonometrische Schema des Heizungssystems ist nur die Projektion auf eine Ebene, die nicht parallel zu den Wänden des Gebäudes oder seinen Etagen verläuft. Die Projektion bezeichnet Elemente des Systems und deren Grundparameter.

Regulatorische Anforderungen

Sie sind ausführlich in GOST 21.602-2003 dargelegt, in dem die Regeln für die Erstellung von Dokumentationen für gebäudetechnische Systeme (einschließlich Heizung) geregelt sind. Lassen Sie uns aus dem Text des Dokuments die wichtigsten Punkte herausgreifen, die für unser Thema unmittelbar relevant sind.

Allgemeine Bestimmungen

Elementen von Heizungsanlagen wird im Rahmen dieses Schemas eine Bezeichnung zugewiesen, die aus einer Kennzeichnung und einer Seriennummer besteht. Welche Bezeichnungen werden verwendet?

Das Objekt Bezeichnung
Standheizung St
Hauptheizungssteigrohr (vertikaler Teil der Füllung) Gst
Kompensator Zu
Horizontaler Ast (Pritsche) GW
Temperaturmessgerät (Thermometer) T
Messgerät für Druck (Manometer) R

Bei einigen Grafiksymbolen bezieht sich das Dokument auf verwandte GOST:

  • Pipelines sollten gemäß GOST 21.206 - 93 benannt werden.
  • Bezeichnungen für Rückschlagventile, Drosseln, Schieber, Kühler usw. kann in GOST 21.205-93 gefunden werden.

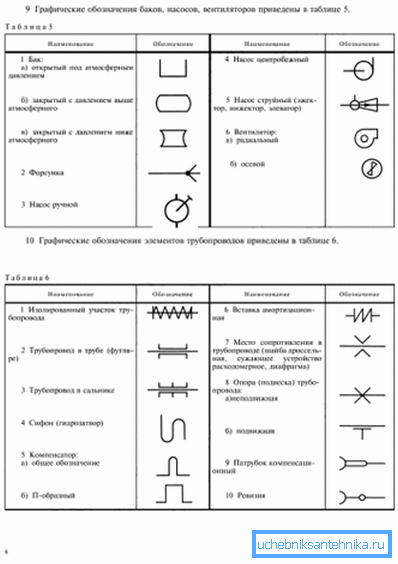

Fragment der Symboltabelle aus GOST 21.205 - 93.

Zusätzlich zu den allgemeinen Bestimmungen gibt es eine Reihe zusätzlicher Anforderungen für Zeichnungen.

  • Höhenmarkierungen werden auf Verlängerungslinien oder Konturen von Elementen angezeigt.
  • Das axonometrische Heizschema kann im Maßstab 1:50, 1: 100 und 1: 200 durchgeführt werden.

Liste der vorgesehenen Geräte und Parameter

In dem von Ihnen selbst erstellten Schema sollte Folgendes angegeben werden:

  1. Pipelines mit Durchmessern.
  2. Wärmedämmung von Rohrleitungsabschnitten. Sie wird grafisch dargestellt.
  3. Die Achsenebenen aller Pipelines sind relativ zu Null.
  4. Flaschen der Abfüllung (natürlich dort, wo sie benötigt werden - in Schwerkraftsystemen und in Häusern der oberen Abfüllung).

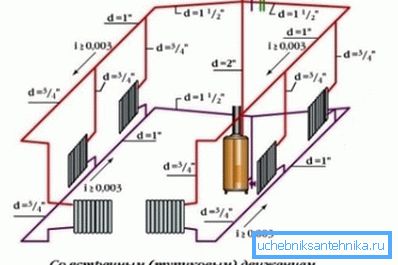

Im Schwerkraftsystem werden die Steigungen der Abfüllung angezeigt.
  1. Wenn es in den horizontalen Abschnitten der Abfüllung Lücken gibt - die Größe der Abschnitte.
  2. Unterstützungen, Kompensatoren und Aufhängungen.

Wichtiger Punkt: In diesem Fall wird das Bild mit einer Regalentfernung geliefert, über der der Elementtyp angezeigt wird. Unter dem Regal sollte entsprechend dem Element des Dokuments angegeben werden.

  1. Absperrventile. In diesem Fall wird ein Ablagefach verwendet, über dem die Art und der Durchmesser (DN) der Verstärkung angegeben werden. Nachfolgend ist die Bezeichnung des Elements im Katalog angegeben.
  2. Riser und Planer (horizontale Abschnitte) mit Schildern.
  3. Heizkörper, Konvektoren und andere Heizgeräte.

Es ist obligatorisch, ihren Typ und die grundlegenden Parameter anzugeben:

  • Die Anzahl der Abschnitte des Gliederheizkörpers.
  • Die Anzahl der Abschnitte (Pipes) des Registers und seine Länge.
  • Anzahl und Länge der Rippenrohre.
  • Für andere Heizgeräte - deren Typ.
  1. Bezeichnungen von Anlagen (Kessel, Öfen mit Wärmetauschern, Wärmepumpen, Aufzugsaggregaten, Umwälzpumpen für die Heizung usw.).
  2. Eingebettete Geräte (Ölbehälter für die Temperaturregelung und Auslässe zum Einbau von Regelventilen zur Druckmessung).
  3. Selbst Instrumente zur Messung von Systemparametern und Wärmemessung.

Merkwürdig: GOST erlaubt es mehrstöckigen Gebäuden, ein detailliertes Schema nur für den unterirdischen Teil des Gebäudes zu erstellen. In diesem Fall werden der Verdrahtungsplan der Steigleitungen und, falls erforderlich, der Verdrahtungsplan auf dem Dachboden separat durchgeführt. Die Anweisung bezieht sich auf die übermäßige Komplexität der axonometrischen Projektion aller Kommunikationen in einem 16-stöckigen Gebäude.

Specs

Die Norm enthält eine Reihe von Anforderungen nicht nur für die Zeichnungen selbst, sondern auch für ihre Spezifikationen.

Die in den Spezifikationen aufgeführten Elemente sind in der folgenden Reihenfolge einzugeben:

  1. Heizgeräte (Heizkessel, Heizkörper usw.).
  2. Absperr- und Steuerventile (Ventile, Schieber, Drosseln, Rückschlagventile).
  3. Andere Elemente von Heizungssystemen (Schlammabläufe, Lüftungsöffnungen).
  4. Eingebettete Konstruktionen (Ölgläser und Abzweige für Steuerventile).

Es ist merkwürdig: In der Regel werden Thermometer und Manometer selbst nicht in eingebetteten Strukturen installiert. Der Preis von Geräten ist groß genug; bei nicht sicherem Schließen von Kellern von Mehrfamilienhäusern, wo es sinnvoller ist, sie nach den Messungen zu demontieren.

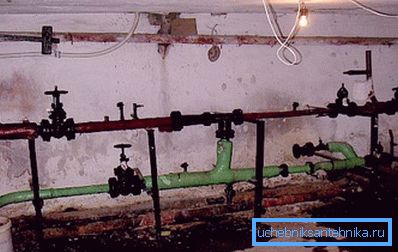

Das Foto zeigt eine echte Aufzugsanlage im Untergeschoss eines Mehrfamilienhauses. Alles, was gestohlen werden kann, wird entfernt.
  1. Pipelines (Abfüllung, Riser, Liner).
  2. Wärmeisolierung

Pipelines werden für jeden Durchmesser in die Spezifikation eingetragen (in der Regel - zur Erhöhung der Fernbedienung). Eine Vielzahl von Biegungen, Flanschen, Kreuzen zum Schweißen und Schrauben werden nicht in die Spezifikation aufgenommen.

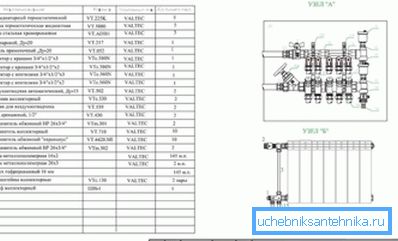

Ein Beispiel für die Spezifikation für die Zeichnung eines Heizkollektors.

Fazit

Wir hoffen, dass die von uns gegebenen Empfehlungen und normativen Hinweise dem Leser beim Erstellen und Lesen der Zeichnungen helfen (siehe auch Artikel Selbstfließendes Heizsystem: Merkmale des Geräts).

Das angefügte Video enthält wie immer zusätzliche Informationen. Erfolge!
