Auswahl der heizkörper nach fläche: berechnung der parameter

Die Auswahl von Heizungsheizkörpern nach Fläche ist eine übliche Methode zur Berechnung von Heizvorrichtungen. Trotz der Unvollkommenheit des Verfahrens kann die erforderliche Wärmeleistung der Batterien zuverlässig bestimmt werden. Wir möchten herausfinden, wie Sie den richtigen Heizkörper für den beheizten Raum auswählen können.

Berechnung der Batterieparameter

Wovon hängt der Wärmeverlust ab?

In Regionen mit ausgeprägtem Jahreszeitenwechsel gilt der traditionelle Indikator für Behaglichkeit und Wohnkomfort als Kälteschutz. Daher stellt sich die Frage nach einer hochwertigen und effektiven Beheizung der Räume gerade in letzter Zeit.

Tatsache ist, dass die Mehrheit unserer Landsleute daran gewöhnt ist, dass die Heizungsintensität einen bestimmten Wert nicht unterschreiten sollte. Bei Überhitzung können Sie das Fenster immer öffnen und den Raum lüften.

Ein solcher Ansatz ist heute nicht akzeptabel, da das alte System in Richtung strikter Energiemessung reorganisiert wird und niemand für den Temperaturanstieg auf der Straße zahlen möchte. Daher möchte der Verbraucher genau wissen, wie er die Heizkörper über die Fläche einer Wohnung oder eines Hauses berechnet.

Die Berechnung der erforderlichen Intensität der Arbeit der Konvektoren zielt darauf ab, den Wert der Energie zu bestimmen, die in den Raum übertragen werden muss, um Wärmeverluste durch die Gebäudehülle auszugleichen:

• fenster
• Türen,
• Wände
• decke
• der Boden

Das Ergebnis hängt natürlich von solchen Faktoren ab:

• Anzahl und Größe der Fenster;
• Die Qualität des Glases und die Anzahl der Kameras;
• Anzahl und Größe der Türen;
• Temperaturregime des Bodens über der Decke;
• Temperaturbedingungen im Raum unter dem Boden;
• Der Grad der Wandisolierung (eine Wand mit zwei Ziegeln und einer Schaumschicht von 10 cm gilt als mäßig isoliert);
• Ausrichtung der Außenwände zu den Himmelsrichtungen;
• Windlast an Wänden und Dach;
• Temperatur und Klima in der Region;
• Die Anzahl der Mauern an der Straße;
• Der Dämmungsgrad der Decke, wenn sich darüber ein nicht beheizter Dachboden befindet;
• Der Isolationsgrad des Bodens, wenn er sich unter dem Keller oder dem Boden befindet;
• Deckenhöhe und Raumgröße (Raumvolumen);
• Wärmeverlust durch das Belüftungssystem.

Offensichtlich ist eine detaillierte und genaue Berechnung eine sehr schwierige Aufgabe, die viel Forschung erfordert und eine Vielzahl von Faktoren berücksichtigt. Daher werden zur Bestimmung der Parameter von Heizvorrichtungen vereinfachte Berechnungsformen verwendet, unter denen gebräuchliche Berechnungen hinsichtlich Fläche, Volumen und genauere Formeln mit Koeffizienten sind.

Beachten Sie! Zu viele Faktoren, die den Wärmeverlust der Räumlichkeiten beeinflussen, erschweren die genaue Berechnung der erforderlichen Heizintensität, so dass üblicherweise vereinfachte Formeln verwendet werden.

Flächenberechnung

Um das oben zu veranschaulichen, lassen Sie uns eine praktische Berechnung durchführen. Berücksichtigen Sie dazu, wie Sie die Aluminiumheizkörper für den Bereich der Wohnung berechnen.

Gemäß den Normen von SNiP werden für die Beheizung eines Quadratmeter Territoriums mit einer Deckenhöhe von 2,4 bis 2,8 Metern 100 W Wärmeenergie benötigt.

Nun können wir den ungefähren Wert der Wärme bestimmen, die zum Heizen des gesamten Raums erforderlich ist:

1. Bestimmen Sie die Parameter des Raumes, indem Sie seine Länge mit der Breite multiplizieren. Nehmen Sie zum Beispiel den Standardraum 3x4 m und erhalten Sie 12 m²;
2. Multiplizieren Sie den erhaltenen Wert mit der normativ erforderlichen Wärme zum Beheizen eines Quadratmeters des Raums - 12 x 100 = 1200 W.

Beachten Sie! Wir haben die Gesamtleistung ermittelt, die zum Heizen unseres Raums erforderlich ist. Dies sind sehr ungefähre Angaben, aber für vorläufige Berechnungen akzeptabel.

Als nächstes definieren wir die Parameter der Heizung. Wir werden nicht feststellen, welcher Bereich von einem Abschnitt eines Aluminiumheizkörpers beheizt wird, sondern einfach den resultierenden Wert der Gesamtwärme durch die Wärmeübertragung von einem Abschnitt teilen, der im Pass des Geräts angegeben ist.

Also fangen wir an:

1. Wir lesen die Zulassungsbescheinigung des Heizkörpers und stellen fest, dass die Wärmeleistung eines Abschnitts 187 W beträgt.
2. Wir teilen den früher ermittelten Wert durch den Pass - 1200/187 = 6,417;
3. Wir runden das Ergebnis in Richtung einer größeren Ganzzahl und erhalten die erforderliche Anzahl von Abschnitten - 7.

Beachten Sie! Es ist zu beachten, dass die Passdaten für ideale Bedingungen angezeigt werden, wenn das Kühlmittel mit normaler Temperatur und normalem Druck zugeführt wird. Unter realen Bedingungen wird empfohlen, eine Korrektur um 15–20% vorzunehmen.

Genauere Methoden

Die angegebene Methode ist sehr ungenau und trifft viele Annahmen:

• Deckenhöhe innerhalb von 2,8 Metern;
• eine Außenwand;
• ein Standardfenster usw.

Allerdings entsprechen nicht alle Räume diesen Parametern, insbesondere bei der Frage der Deckenhöhe.

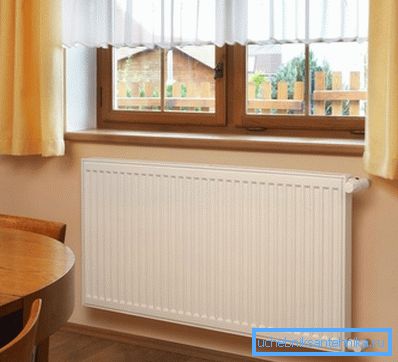

Bei Wohnungen mit hohen Decken können Sie die Volumenberechnung verwenden. Hier werden wir von einem anderen Standard von SNiP ausgehen, nach dem für die Heizung 1 m? Die Räume benötigen 41 Watt Wärme (34 Watt für Wände mit Isolierung und Fenster mit doppelt verglasten Fenstern).

Nehmen Sie unsere Standardzimmergröße von 12 m? und stellen Sie sich vor, dass die Deckenhöhe 320 cm beträgt: Bestimmen Sie das Volumen des Raums - 3,2 x 12 = 38,4 m 2.

Nun definieren wir die erforderliche Gesamtwärme - 38,4х41 = 1574,4 W. Eine Erhöhung der Deckenhöhe führte zu einer Erhöhung der benötigten Energie um mehr als 20%.

Als Nächstes verhalten wir uns nach dem üblichen Schema - wir teilen den Gesamtwert durch die Wärmeübertragung eines Abschnitts: 1574,4 / 187 = 8,42. Runden Sie ab und erhalten Sie die erforderliche Anzahl von Abschnitten - 9.

Beachten Sie! In diesem Beispiel konnten wir sicherstellen, dass Wohnungen mit unterschiedlichen Deckenhöhen eine unterschiedliche Anzahl von Heizungsabschnitten erfordern.

Wie wir sehen, berücksichtigt auch die Berechnung des Volumens nicht viele Faktoren wie die Größe der Fenster, die Merkmale der Wände und das Klima der Umgebung.

Für eine genauere Berechnung müssen Sie daher diese Faktoren berücksichtigen. In diesem Fall verwenden wir Korrekturfaktoren und dann sieht die Formel für den Gesamtwert folgendermaßen aus:

Q = 100 W / m * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, wobei:

• Q ist die Gesamtwärme, die zum Heizen des Raums benötigt wird;
• P ist die Fläche des Raumes;
• k1 - k7 - Korrekturfaktoren.

Um die Werte der Koeffizienten zu bestimmen, verwenden Sie die Tabelle:

Beachten Sie! Nach einer genauen Bestimmung des Gesamtwerts sollte dieser erneut in die Wärmeübertragung eines Abschnitts unterteilt werden, um dann die erforderliche Anzahl von Abschnitten für diesen Kühler zu erhalten.

Fazit

Der Preis für Energieträger steigt stetig. Eine genaue Berechnung der Heizungsintensität bestimmt nicht nur den Komfort, sondern auch die Heizkosten. Das Video in diesem Artikel und unsere Anweisungen helfen Ihnen, sich bei der Berechnung der erforderlichen Werte nicht zu irren.
