Auswahl der heizkörper: auswahlkriterien aus der praxis

Wir werden versuchen, Ihnen zu sagen, wie Sie einen Kühler wählen. Wir werden reservieren, dass dies nur ein allgemeiner Überblick ist, kein spezifischer Hinweis, da dies eine ziemlich individuelle Angelegenheit ist.

Sie können jedoch selbst bestimmen, was Sie wählen, wenn Sie die Merkmale der technischen Bedingungen Ihres Hauses unter bestimmten Kriterien ersetzen. Darüber hinaus wird es nicht nur eine Frage der Materialien sein, aus denen die Heizgeräte hergestellt werden, sondern auch nach ihrer Leistung und Berechnung. Ein thematischer Videoclip verfestigt Ihr Wissen.

Heizkörperinstallation

Heizkörper Auswahl

Hinweis Bei der Auswahl eines Heizkörpers für ein Haus oder eine Wohnung müssen Sie mehrere Kriterien berücksichtigen. Erstens ist es der Arbeitsdruck und der geschätzte Druck im System, zweitens das Material für die Kompatibilität mit dem Kühlmittel, drittens der Wert im Verhältnis zum Raumvolumen und viertens das ästhetische Erscheinungsbild.

Gusseisen

Gusseisen

Auf dem oberen Foto sehen Sie ein schmerzhaft bekanntes Familienmitglied, vor allem der älteren Generation, die es geschafft hat, in der UdSSR zu leben, eine gusseiserne Batterie, deren Produktion bis heute nicht aufgehört hat, außerdem rechtfertigen sich die Konturen solcher Geräte völlig. Der Hauptvorteil eines solchen Geräts kann als Kompatibilität mit jedem Kühlmittel bezeichnet werden, und die Festigkeit von Grauguss verursacht keine Beanstandungen.

In Wohngebäuden der Chruschtschow-Ära gibt es in einigen Wohnungen noch Heizkörper, die während des Baus des Hauses installiert wurden! Das mag unglaublich erscheinen, aber das stimmt - meine Nachbarn haben die Heizung seit 52 Jahren nicht repariert (das Haus wurde 1963 gebaut), und während dieser Zeit gab es nur Lecks an Rohren!

Dies bedeutet natürlich nicht, dass das Gusseisen so lange hält. In vielen Fällen treten Lecks in 10 bis 20 Jahren auf, obwohl der Unterricht in der Regel eine Lebensdauer von 30 Jahren garantiert. Solche Ausfälle können jedoch nicht auf den schlechten Zustand des Gusseisens zurückzuführen sein, sondern auf eine schlechte Zusammenstellung der Profile - in der Regel entsteht das Material selbst nicht.

In den Begleitdokumenten ist der Arbeitsdruck angegeben - abhängig von der Wandstärke kann er 9-12 Atmosphären betragen, obwohl der Drucktest (Test) 14-16 Atmosphären erreicht, können die Instrumente einkanalig und zweikanalig sein.

Gusseisen zeichnet sich durch eine Besonderheit aus: Es behält die Wärme lange Zeit bei, was für eine Zentralheizung sehr praktisch ist, sich aber nicht für die Autonomie eignet, da es auch nicht einfach ist, eine dicke Wand zu beheizen. In solchen Abschnitten gibt es außerdem einen sehr hohen Wasserverbrauch, der wiederum Energie benötigt. Das Gewicht eines Abschnitts kann je nach Größe des Geräts 3,5 bis 7,1 kg betragen.

Stahl

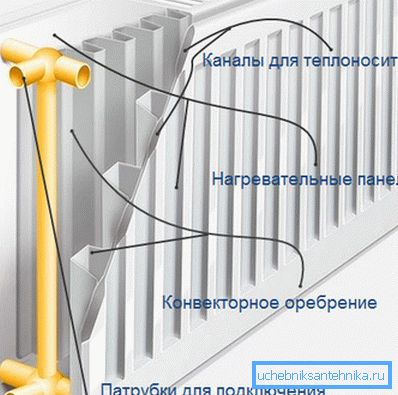

Panel-Typ

Stahlheizkörper mit Heizelementen sind wahrscheinlich der niedrigste Preis aller ähnlichen Geräte, aber dies deutet nicht auf einen Konstruktionsfehler hin - nur das Material und die Produktion sind wesentlich billiger.

Wenn es sich um Paneele handelt, können sie aus einem, zwei oder drei Teilen bestehen, bestehen jedoch jeweils aus zwei Profilen, die gestanzte Kanäle für die Flüssigkeit aufweisen und durch Walzenschweißen miteinander verschweißt sind. Solche Teile sind, wie im oberen Bild zu sehen, durch Verbindungen miteinander verbunden.

Abhängig davon, aus wie vielen Platten das Gerät besteht, werden zusätzliche Elemente zur Optimierung der Luftkonvektion mitgeliefert.

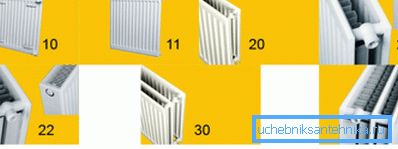

Zahlen eingeben

Erklärungen für das Foto:

  • 10 - einzelne Platte, ohne Konvektor und Verkleidung;
  • 11 - einreihig ohne Rost, mit Konvektor;
  • 20 - zweireihig, mit Luftkonvexgitter, ohne Konvektor;
  • 21 - zweireihige konvektive Lamellen, Gehäuse;
  • 22 - zweireihig, zwei konvektive Flossen, Gehäuse;
  • 30 - dreireihig, konvektives Finning fehlt, Krippe oben;
  • 33 - drei Reihen, drei konvektive Flossen; Gehäuse

Hinweis Die Effizienz der Wärmeübertragung solcher Kühler, die oben dargestellt werden, hängt von der Fähigkeit ab, Luft mehr oder weniger zu konvektieren. Die Typen Nr. 10 und Nr. 11 geben nur Wärmeenergie von der Wand ab, daher sind sie am schwächsten.

Aufgrund der Kostengünstigkeit solcher Geräte, ihrer geringen Größe und ihrer einfachen Installation werden sie im privaten Bereich bevorzugt. Der Arbeitsdruck der oben beschriebenen Vorrichtungen beträgt je nach Hersteller 8 bis 10 Atmosphären.

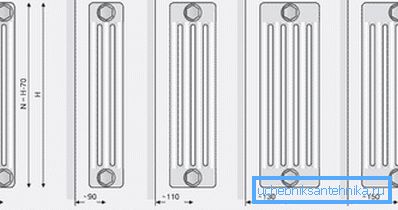

Stahlrohrheizkörper

Die rohrförmigen Vorrichtungen aus Stahl sind viel teurer und komplexer im Design - sie ähneln den Gusseisenkühlern, die vielen bekannt sind, aber sie erwärmen sich viel schneller als der Arbeitsdruck - mindestens 12 Atmosphären und 16 Atmosphären bei Druckprüfung. Das Hauptproblem solcher Heizgeräte sind ihre sehr hohen Kosten - die Haushaltsgeräte kosten mehr als importierte Bimetalle.

Aluminium

Heizkörper aus Aluminium

Der Hauptvorteil von Aluminium als Metall ist in diesem Fall die hohe Wärmeübertragung und das geringe Gewicht, aber nicht alles ist so einfach - sie bestehen aus Legierungen. Eine der Produktionsmethoden ist das Gießverfahren, bei dem 12% Silizium zugesetzt werden - eine Legierung, die als Silumin bezeichnet wird.

Eine solche Vorrichtung ist mit ausreichend dicken Wänden versehen und kann einem Arbeitsdruck von 6 bis 16 Atmosphären standhalten.

Ein anderes Verfahren ist das Extrudieren, dh getrennte vertikale Teile der Vorrichtung werden durch Extrudieren von Aluminium hergestellt, aber der Kollektor wird immer noch aus demselben Silumin gegossen, obwohl er in einigen Fällen auch durch Extrusion hergestellt wird. Danach werden alle Teile zusammengepresst.

Sowohl Guss- als auch Extrusionsheizkörper sind jedoch nicht besonders hochwertig - sie können an den Verbindungsstellen fließen und die Wärme von ihnen wird nicht gleichmäßig verteilt.

Eine völlig andere Linie sind eloxierte Batterien, für deren Herstellung gereinigtes Aluminium von höchster Qualität verwendet wird - während des Herstellungsprozesses erfolgt eine anodische Oxidation, die die Struktur des Metalls verändert, woraufhin keine Korrosion zu befürchten ist.

Kupplungen werden verwendet, um die Abschnitte zu verbinden, und ihre Vorderseite ist sehr glatt und die Wärmeabgabe ist gleichmäßig und hoch. Darüber hinaus gibt es einen sehr hohen Arbeitsdruck und kann je nach Modifikation 50 bis 70 Atmosphären erreichen, jedoch sind die Kosten solcher Heizelemente sehr hoch.

Hinweis Aluminiumgeräte (außer für Anoden) sollten nur in unabhängigen Heizsystemen verwendet werden. Zusätzlich müssen dem Kühlmittel Korrosionsschutzadditive zugesetzt werden.

Bimetall

Bimetallkühler Design

Es sollte sofort gesagt werden, dass es Bimetall und Polibimetall gibt, das die technischen Eigenschaften von Heizkörpern beeinflusst. Natürlich versteht jeder, dass das Konzept selbst die Verbindung zweier Metalle auf der Haftungsstufe impliziert, ohne zu schmelzen.

Der unter hohem Druck stehende geschweißte Stahlkern wird mit Aluminium gegossen - als Folge berührt das Kühlmittel nur den Stahl (die Gefahr der Korrosion verschwindet), und das Aluminiumhemd dient als hervorragender Wärmeleiter und erzeugt außerdem ein gutes ästhetisches Erscheinungsbild.

In einigen Fällen kann der Kern auch aus Kupfer bestehen - die Wahl eines Heizungsheizkörpers für autonome Systeme mit Zusatz von Frostschutzmittel zum Kühlmittel korrodiert Stahl. Diese Option ist die optimalste Lösung.

Bei polibimetallischen Radiatoren besteht der Kern aus zwei Metallen - Stahl und Aluminium, wobei vertikale Kanäle aus Stahl bestehen, und horizontal - Aluminium. Diese Kombination führt zu einer erhöhten Wärmeübertragung, gleichzeitig verursachen jedoch Alkalien in heißem Wasser (insbesondere bei Zentralheizung) Aluminiumkorrosion. Außerdem können die unterschiedlichen physikalischen Eigenschaften von Al und Fe beim Erhitzen zu einer Kanalverschiebung führen.

Bimetallheizungen können abschnittsweise oder monolithisch sein, unterscheiden sich jedoch deutlich in technischen Indikatoren:

Art des Kühlers Lebensdauer Arbeitsdruck Wärmeleistung
Monolithisch 50 Jahre 100 bar 100-200W
Abschnittsweise 20-25 Jahre 20-35 bar 100-200W

Vergleichstabelle

Solche Heizkörper eignen sich sowohl für das autonome als auch für das zentrale Heizen. In letzterem Fall (insbesondere in Hochhäusern) ist dies jedoch ein wahres Allheilmittel, bei dem der Druck im System manchmal 9-12 Atmosphären erreichen kann und das Wasser dort nicht gereinigt wird sind verschiedene aktive Elemente, die für NE-Metalle gefährlich sind.

Leistungsberechnung

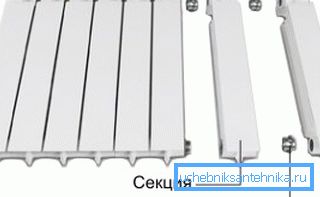

Vorgefertigter Abschnitt
  • Sehen wir uns nun an, wie man die benötigte Leistung von Heizkörpern über die Bodenfläche berechnet, wenn die Deckenhöhe die Standardhöhe von 240-260 cm nicht überschreitet und hier für einen Quadratmeter laut SNiP 2.04.05-91 * 100W Wärmeenergie benötigt werden. Nehmen wir zum Beispiel einen Raum von 3,55,5 m, was bedeutet, dass wir 3,5 * 5,5 * 100 = 1925 W oder 1,925 kW benötigen und wir müssen ein Heizgerät für diesen Wert auswählen.
  • Wenn Sie sich für einen Flächenheizkörper entscheiden, müssen Sie nur auf seine Leistung achten und ein oder zwei Geräte verwenden, so dass die Menge mindestens 2 kW beträgt (immer aufgerundet). Bei Abschnitten müssen Sie jedoch nur die Gesamtleistung berechnen. Nehmen Sie zum Beispiel Bimetall, wo der durchschnittliche Leistungsteil 170 W oder 0,17 kW erreicht, und berechnen Sie die Anzahl der Teile für dieselbe Fläche. 1.925 / 0,17? 11,35, dann brauchen Sie 12 Abschnitte.
  • Und wie man einen Heizungskühler wählt, wenn ein Raum mit hohen Decken - hier gilt laut SNiP die Norm 41W / m3. Nehmen Sie ein Zimmer mit der gleichen Fläche, aber bei 3 m Deckenhöhe bedeutet dies, dass die erforderliche Leistung 3,5 * 5,5 * 3 * 41 = 2367,25W ist, dann 2367,25 / 170 - 13,9, was bedeutet, dass Sie 14 Abschnitte benötigen kann in einem oder zwei Geräten montiert werden.

Fazit

Wenn Sie die Heizung mit eigenen Händen in Ihrem Haus installieren möchten, sollten Sie bei der Auswahl und Berechnung der Leistung von Heizkörpern immer den Wärmeverlust berücksichtigen, der bei einer großen Anzahl von Fenstern, durch Zugluft, häufige Belüftung usw. auftritt. Je nach der Möglichkeit eines Wärmeverlusts müssen Sie daher immer 100-200 W oder nur einen Abschnitt zur empfangenen Leistung hinzufügen. Erfolge!
