Ausdehnungsgefäß für heizung: was wird benötigt, wie soll

Der Expansionsbehälter hat den direkten Zweck, überschüssiges Wasser aufzunehmen, das durch Erwärmung dieses Wärmeträgers entsteht. Tatsache ist, dass sich die Wassermoleküle im heißen Zustand etwas ausdehnen, und wenn es keine solche Aufnahmevorrichtung gibt, würde die Feuchtigkeit an dieser Stelle den schwächsten Punkt der Leitung finden und fließen.

Darüber hinaus erfüllt das Gerät eine weitere Funktion - nachdem das Kühlmittel abgekühlt ist, scheint es dem System die fehlende Flüssigkeitsmenge zu „geben“.

Bei diesem Element handelt es sich tatsächlich um einen gewöhnlichen Behälter, der über die gesamte Heizleitung installiert wird. Natürlich gibt es hier Nuancen, wir werden alles beständig und detailliert verstehen.

Die einfachste Version des "Expanders" zum Heizen ohne Zwangsumlauf

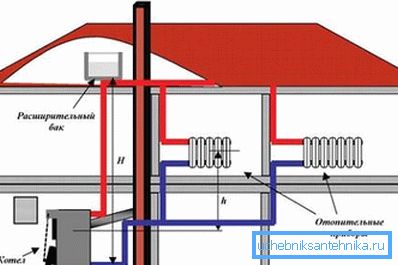

Eine solche Heizung besteht normalerweise aus drei Elementen - einem Kessel, Heizkörpern oder nur Rohren sowie einem Tank. Hier gibt es keine Pumpen - das Kühlmittel bewegt sich auf natürliche Weise entlang der Linie.

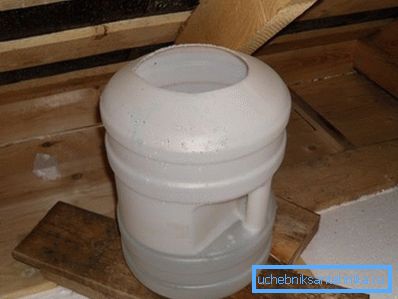

In diesem Fall ist auf dem Dachboden ein Ausdehnungsgefäß eines offenen Heizsystems installiert - es wird normalerweise unabhängig hergestellt. Aus was genau können wir die Kapazität in der Tabelle unten machen.

Im Allgemeinen stellt sich heraus, dass beides für handwerkliche Strukturen geeignet ist - beide sind gut, man muss nur schauen, was für Sie leichter zu bekommen und zu montieren ist.

Achten Sie auf zwei wichtige Punkte! Erstens müssen die auf den Dachböden befindlichen Tanks isoliert werden, damit das Wasser in ihnen nicht gefriert. Zweitens ist es sehr wichtig, die Verdunstung von Wasser zu verhindern - entweder ein dichter Deckel oder gewöhnliches Sonnenblumenöl hilft hier.

Im letzteren Fall wird etwas Öl in den Behälter gegossen - es bildet eine "Filmschicht" auf der Wasseroberfläche, die verhindert, dass Feuchtigkeit austritt. Das ist der Trick.

Was die Isolierung angeht, so ist diese Operation sehr einfach - es reicht aus, die Dose mit alten Jacken, Trikots usw. zu umwickeln.

Grundsätzlich sind solche hausgemachten Designs durchaus praktisch - sie haben, wie die Zeit gezeigt hat, jahrzehntelang ohne besondere Probleme gedient.

Wir werden verstehen, wie sie installiert werden.

Einbau von "handwerklichen" Zisternen

Das Arbeitsschema sieht normalerweise wie folgt aus:

1. Von jedem Punkt des Systems steigt ein vertikales Rohr an.
2. An der richtigen Stelle überlappen Sie die Bohrung für den Durchgang des Rohrs.
3. Die Autobahn wird durch die Überlappung „durchfahren“.
4. Im Boden des Tanks befindet sich ein Loch mit dem gleichen Durchmesser wie das Rohr.
5. Das Rohr wird in den Boden der Dose eingeführt und dann wird die Verbindung abgedichtet. Dies geschieht durch Schweißen (wenn der Tank aus Stahl gefertigt ist) oder mit normalen Muttern, zum Beispiel einer Dose aus Aluminium oder Kunststoff. Im letzteren Fall müssen Sie am Ende der Linie den Rohrfaden mit einem manuellen Werkzeug abschneiden.

Wie Sie sehen, ist bei dieser Arbeit nichts Schwieriges.

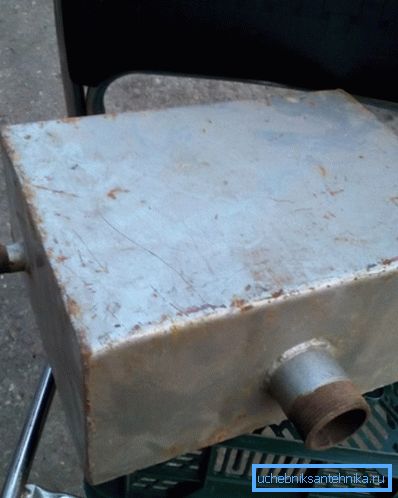

Tipp: Wenn Sie einen Stahlausgleichsbehälter der Heizungsanlage mit eigenen Händen anfertigen, versuchen Sie, alles so zu organisieren, dass er möglichst wenige Schweißnähte, Ecken usw. enthält. Tatsache ist, dass diese Bereiche am stärksten von Leckagen bedroht sind.

Sprechen wir jetzt über Fabrikprodukte mit einem völlig anderen Wirkprinzip.

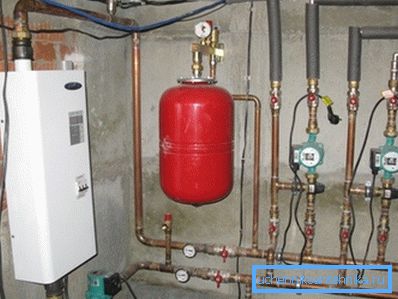

Ausdehnungsgefäße geschlossen

Solche Behälter sind für die Installation in Innenräumen ausgelegt. Sie können in Küchen, Bädern, Fluren usw. eingesetzt werden. Wichtig ist zu verstehen, dass diese Produkte in Anlagen mit zusätzlichen Umwälzpumpen betrieben werden.

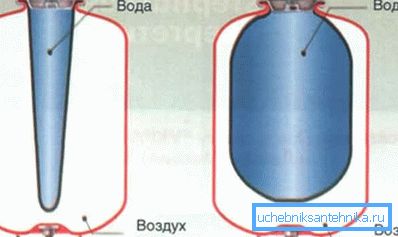

Darüber hinaus müssen Sie etwas wissen, dann befindet sich in einer geschlossenen Zisterne kein fester Hohlraum, sondern eine spezielle Membran (normalerweise aus Gummi).

Die Membran wird hier zu zwei Zwecken benötigt:

1. Den gewünschten Druck erzeugen, unter dessen Einfluss Wasser in das System zurückfließt.
2. Um die Kraft des Wasserschlags ausgleichen zu können.

Wenn mehr, dann ist "funktioniert" sehr einfach:

• Gummibirne wird verwendet, um überschüssiges Wasser aufzufangen.
• Gas oder Luft wird zwischen den Wänden der Membran und dem Tank selbst gepumpt. - es stellt sich heraus, dass es Druckkraft erzeugt, die auf die Birne wirkt.
• Luft wird mit einer normalen Fahrrad- oder Motorpumpe durch den Nippel gepumpt..
• Die Membran ist sehr flexibel und dehnt sich während des „Eintritts“ von Wasser allmählich aus.. Auf diese Weise können Sie hydraulische Stöße ausführen, anstatt sie zu den Metallwänden zu lenken.

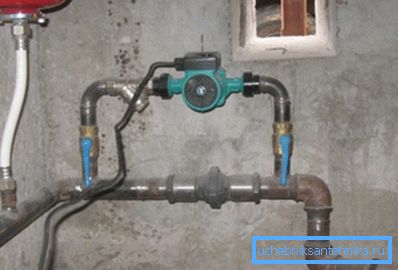

• Bei den hydraulischen Lasten selbst fallen oft Abfälle in den Systemen an, in denen die Pumpen arbeiten - Dies sind die Geräte, die die Ursache für die Schläge sind, da sie dazu neigen, sich einzuschalten und die Kraft des Wasserflusses zu verändern.

Wie für den Tank selbst ist die Anweisung für die Herstellung im Werk so, dass er normalerweise in der Mitte Verbindungsfugen um seine gesamte Achse aufweist. Genau diese Nähte haben Angst vor Wasserschlag.

Im Prinzip ist das Design hier recht durchdacht und sicher.

1. Durch das Auffinden des Wassers in der Birne und nicht in der Metallhülle stellt sich heraus, dass kein Kontakt von Wasser mit Luft besteht, wodurch alle Stahloberflächen des Systems insgesamt vor Oxidation geschützt werden. Natürlich geschieht der Prozess immer noch, aber zumindest nicht so intensiv wie bei offenen Ausgleichsbehältern.
2. Die Tanks sind in der Größe sehr kompakt - so können Sie sie an fast jedem Punkt montieren, ohne wertvollen Platz zu verlieren.
3. Die Membran ist so abgedichtet, dass das Hauptproblem der offenen Produkte - das Verdampfen von Feuchtigkeit - unmöglich wird.

Bitte beachten Sie, dass bei geschlossenen Produkten bestimmte Nachteile auftreten. Sie beziehen sich insbesondere direkt auf die Membran. Tatsache ist, dass Gummi im Laufe der Zeit die Eigenschaft hat, Mikrorisse zu bilden, was zu Luftdruckverlust und Wassereintritt in den Tankraum führt.

Tipp: Kaufen Sie keine Produkte zweifelhafter Herkunft und solche, die verdächtig niedrig sind. Verwenden Sie Produkte bekannter Marken, und das Produkt hält so lange wie möglich und ohne Probleme.

Bevor Sie sich überlegen, wie Sie einen so breiten Tank der Heizungsanlage mit eigenen Händen installieren, sollten Sie noch einen wichtigen Punkt ansprechen.

Welches Volumen soll der Tank setzen

Tatsächlich gibt es hier eine ungefähre Regel: Sie müssen lediglich 15% der vorhandenen Wassermenge hinzufügen und die Kapazität der entsprechenden Verdrängung vornehmen.

Dieser Ansatz ist jedoch zu ungenau - es ist besser, eine spezielle Formel zu verwenden, dank derer Ihr System so effizient, sicher und wirtschaftlich wie möglich ist.

Die Formel lautet hier: V = E x C / (1 - Pmin / Pmax) / Kzap

Wir werden es im Detail analysieren:

• C ist die Gesamtmenge unseres Kühlmittels im System.

Bitte beachten Sie, dass nicht nur das Volumen der Rohre und Heizkörper berücksichtigt wird, sondern auch der Wärmeträger, der sich im Kessel befindet.

• E - hier haben wir den Wert des Ausdehnungskoeffizienten von Wasser unter Wärmeeinfluss ersetzt. Oder wenn im System Frostschutzmittel anstelle von Wasser verwendet wird, nehmen wir die Parameter des Koeffizienten. Daher muss die maximal zulässige Temperatur berücksichtigt werden, auf die der Kessel das Kühlmittel erwärmen kann.
• Pmin ist die Anzahl der Atmosphären des Anfangsdrucks im Expansionsbehälter.
• Pmax ist demnach der Indikator für den maximal zulässigen Druck, für den das Sicherheitsventil eingestellt ist.
• KSAP ist ein Koeffizient, ein Maß für die Befüllung des Ausgleichsbehälters.

Führen Sie einfache mathematische Operationen aus, und wir erhalten die optimale Verschiebung.

Nun, Sie können jetzt direkt zur Überprüfung des Prinzips der Installationskapazität gehen.

Installation von geschlossenen Geräten

Es ist erwähnenswert, dass die Montage eines solchen Elements nicht besonders schwierig ist, da keine komplexen Werkzeuge erforderlich sind, deren Preis hoch ist.

In der Tat benötigen Sie ein Standard-Set "Sanitär":

1. Schritt und Gasschlüssel;
2. verstellbarer Schraubenschlüssel;
3. silikon, schlepptau.

Und genau dieselbe Arbeitsreihenfolge sieht so aus:

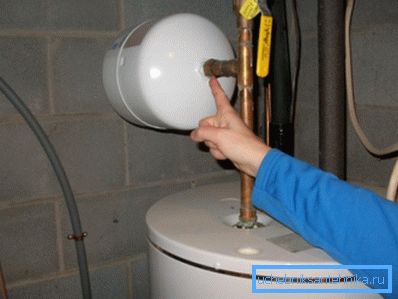

1. Befestigen Sie den Tank an der Wandfläche mit Halterungen oder Klemmen.

Beachten Sie! Selbst wenn Ihr Tank klein ist und nicht zu viel wiegt, ist es dennoch besser, sicher zu sein und die Tragfähigkeit der Wand an dem Ort zu überprüfen, an dem Sie sie aufhängen. Tatsache ist, dass Vibrationen durch hydraulische Stöße und Leistungsabfälle möglich sind. Und wenn der Tank zum Beispiel vibriert und gleichzeitig an Trockenbau hängt, ist es wahrscheinlich, dass er früher oder später einfach fallen wird.

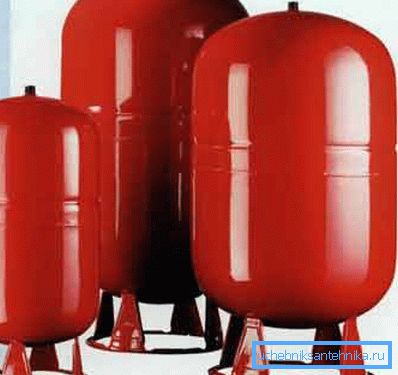

1. Wenn das Fassungsvermögen groß ist und mehr als 30 Liter Platz bietet, sollte es nicht an der Wand montiert werden, sondern am Boden - an den Beinen.

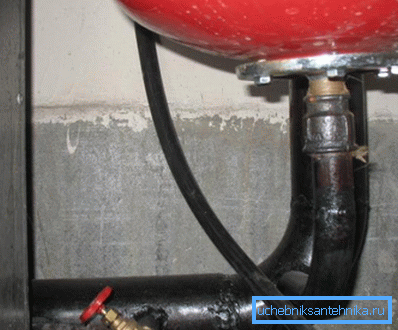

1. Wir bringen das Rohr zum Tank und verbinden alles mit Hilfe von Muttern oder speziellen Fitting-Adaptern.

1. Wir pumpen Luft in den Behälter.
2. Wasser in das System laufen lassen.

In diesem Fall ist es notwendig, den Wasserdruck zu kontrollieren - wenn er zu groß ist, reißt die Membran einfach.

Grundsätzlich ist dies eine fixierbare Angelegenheit, aber nur, wenn Sie ein Produkt mit einer austauschbaren Gummi- "Birne" erworben haben. Die gepresste Membrane kann nicht ausgetauscht werden - der gesamte Tank muss gewechselt werden.

Wenn wir darüber sprechen, welche Membran sich am besten kaufen lässt, gibt es keine allgemeine Empfehlung. Gepresste "Birnen" sind praktisch nicht zerrissen, aber wenn etwas passiert, müssen Sie das gesamte Element ändern. Und die zweite Option - bricht öfter, ändert sich aber leicht und kostengünstig.

Also wähle dich. Damit ist unser Artikel abgeschlossen.

Fazit

Wir haben ziemlich genau herausgefunden, was Expansionsbehälter sind, wozu sie dienen, welche sind und auf welcher Basis sie montiert sind. Ich würde gerne glauben, dass diese Informationen für Sie in der Praxis nützlich sind, und Sie können die effizienteste Heizungsanlage zu Hause planen. Weitere nützliche Informationen zum Thema finden Sie übrigens - im Video des Artikels.
