Ausdehnungsgefäß für heizung - installationsdiagramm in

Bei der Installation einiger Systeme der autonomen Heizung ist die Installation des Ausgleichsbehälters erforderlich. In diesem Artikel werden wir untersuchen, was dieses Gerät ist, welche Funktion es ausführt und wie es mit dem System verbunden ist.

Was ist ein Ausdehnungsgefäß und warum wird es benötigt?

Aus dem Namen dieses Geräts können Sie erraten, dass es für die Erweiterung erforderlich ist. Tatsache ist, dass sich bei einer Temperaturänderung der Druck im System infolge thermischer Ausdehnung ändert. Da Wasser oder ein anderes Kühlmittel bei Volumenänderung nahezu inkompressibel bleibt, können thermische Ausdehnungen zur Zerstörung von Heizgeräten führen.

Aus diesem Grund gibt es ein Phänomen wie einen Wasserschlag, der auch Rohre oder Kühler beschädigen kann. Die einzig richtige Lösung in dieser Situation ist der Einschluss eines Tanks mit Luft (leicht komprimierbare Substanz) in das System. Bei einem solchen Behälter führt die thermische Ausdehnung des Kühlmittels nur zu einem leichten Druckanstieg.

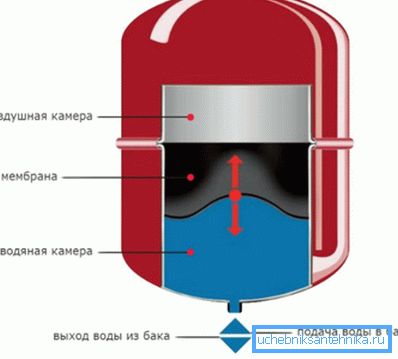

Beachten Sie! Damit sich Sauerstoff nicht in Wasser löst und keine Korrosion in der Rohrleitung verursacht, wird das Wasser im Tank durch eine elastische Membran von der Luft getrennt.

Es ist zu beachten, dass das Gerät die beschriebene Funktion in geschlossenen Heizungssystemen erfüllt.

Expansionsbehälter werden jedoch in anderen Arten von Heizungsstrukturen verwendet:

• In offenen Systemen, die mit Luft in Berührung kommen.
• In zentralisierten Systemen mit Überlauf. In diesem Fall ist der Speicher auf dem Dachboden installiert und an das Hausheizungsrohr angeschlossen.

In beiden Fällen ist die Installation eines Heizungsausdehnungsbehälters erforderlich, um Luftstopfen aus der Rohrleitung zu entfernen. Dies liegt daran, dass der Druck des Kühlmittels in Heizungssystemen nicht ausreicht, um Luft aus den oberen Teilen zu drücken. Infolgedessen dient der Ausgleichsbehälter als Behälter zum Sammeln von Luft.

In geschlossenen Wärmeleitungen wird die Luft beim Starten der Heizung abgeblasen, während sie im Freien von selbst in die Atmosphäre gelangt.

Installationsmerkmale

Der Einbau des Ausdehnungsgefäßes in das Heizungssystem hängt von dessen Art ab. Wie oben erwähnt, kann das Heizen mit geschlossenen und offenen Verfahren durchgeführt werden.

Im Folgenden wird beschrieben, wie Sie in beiden Fällen einen Tankanschluß zum Selbstanbau herstellen.

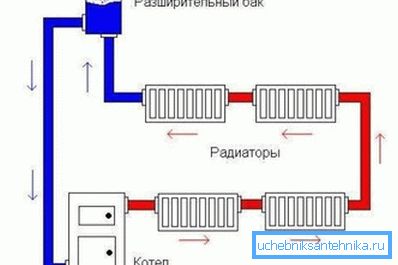

Offenes System

Offene Heizung ist im Wesentlichen ein großes Gefäß mit spezifischen Konvektionsströmen im Inneren.

Die Installation eines Ausdehnungsgefäßes zum Heizen sollte in diesem Fall wie bei allen anderen Heizgeräten Folgendes gewährleisten:

• Schneller Anstieg des durch den Kessel erwärmten Kühlmittels bis zum oberen Punkt der Heizstruktur sowie dessen natürlicher Kreislauf durch die Heizvorrichtungen.
• Freie und ungehinderte Aufwärtsbewegung der Luftblasen.

Aus diesen Gründen wird die Installation dieses Geräts oben in der Struktur durchgeführt. Meist befinden sich diese Tanks in Privathäusern auf dem Dachboden oder an der Oberseite des Sammlers der oberen Stufe (in einem Einrohrsystem).

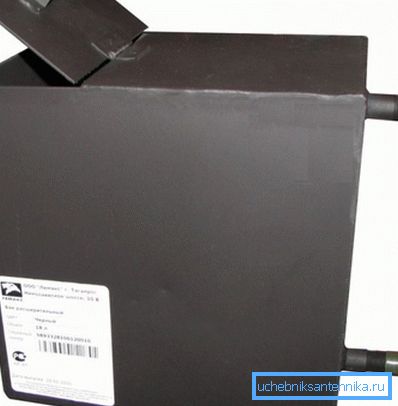

Ich muss sagen, dass der Tank selbst für ein offenes System auch in seiner Konstruktion anders ist:

• Benötigt keine Ventile;
• Benötigt keine Gummimembran und nicht einmal eine Abdeckung.

In diesem Fall ist der Ausgleichsbehälter ein einfacher Behälter, in den Sie bei Bedarf einen Eimer Wasser geben können, um das verdampfte Wasser zu ersetzen. In der Regel ist der Preis einer solchen Vorrichtung einem Elektrodenpaar gleich und die Kosten pro Quadratmeter Stahlblech sind mehrere Millimeter dick.

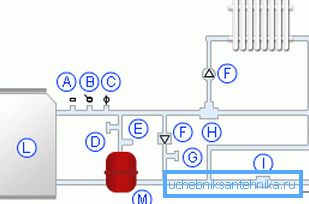

Geschlossenes System

Wenn das Design nach einem geschlossenen Schema ausgeführt wird, weist der Einbau des Ausdehnungsbehälters der Heizungsanlage eine Reihe von Eigenschaften auf, die wir im Folgenden untersuchen werden:

• Der optimale Anschlussort für das Gerät ist der Bereich an dem Ort, an dem die Kühlmittelströmung der laminaren Strömung am nächsten ist und keine Turbulenzen auftreten.. Daher ist die naheliegende Lösung die Installation vor einer Umwälzpumpe zum Heizen. Für die Höhe des Ortes spielt es keine Rolle, da es die Aufgabe der Vorrichtung ist, wie bereits erwähnt, die Wärmeausdehnung und die Dämpfung des Wasserschlags auszugleichen.
• Große Bedeutung hat die Position des Tanks im Weltraum. Idealerweise sollte die Flüssigkeit von oben in den Behälter strömen, wodurch die Luft vollständig aus der Kammer mit der Flüssigkeit entfernt wird.
• Das Volumen des Geräts muss mindestens ein Zehntel des gesamten Flüssigkeitsvolumens im System betragen.. Berechnen Sie die Wassermenge anhand der Leistung des Kessels - 15 Liter Flüssigkeit werden pro Kilowatt entnommen.

Beachten Sie! Heizkessel sind häufig mit Ausgleichsbehältern und sogar Umwälzpumpen ausgestattet. Bevor Sie Geräte kaufen, sollten Sie daher sicherstellen, dass sie benötigt werden.

Montage

Als Beispiel betrachten Sie, wie die Membrankapazität installiert wird.

Die Anweisung sieht also so aus:

• Wenn die Verbindung zur vorhandenen Heizung hergestellt wird, müssen zuerst alle Geräte ausgeschaltet und das Wasser aus den Batterien abgelassen werden. Um die Flüssigkeit besser fließen zu lassen, öffnen Sie die Hähne von Mayevsky.

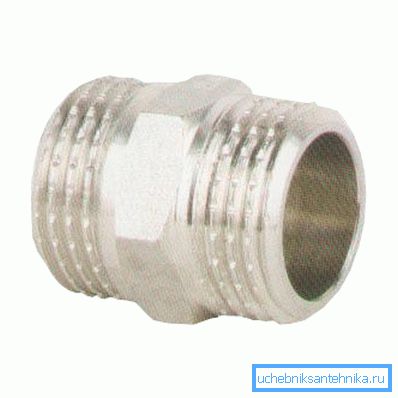

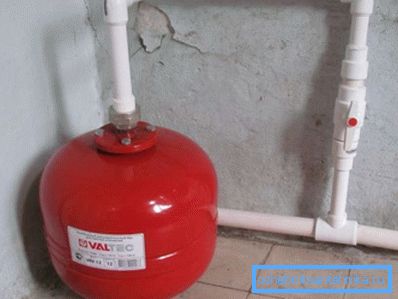

• Wenn Kunststoffheizbatterien verwendet werden, sollte die Installation über ein abnehmbares Montageelement erfolgen, das als "American" bezeichnet wird. Der erste Teil ist mit dem Tank verschraubt und der zweite Teil mit dem Rohr verlötet. Dann sind beide Teile verbunden.

• Dann müssen Sie das Heizungsrohr durchtrennen und ein T-Stück installieren, an das das Rohr vom Tank angeschlossen wird.
• Wenn sich in den Batterien kein Wasser befindet, müssen Sie den Grobfilter entfernen und ihn waschen.
• Nachdem Sie alle Elemente installiert haben, müssen Sie die Wasserhähne öffnen und die Heizkörper mit Wasser füllen. Der Druck sollte auf 1,2-1,3 kPa steigen.
• Am Ende der Arbeit sollte die Luft ausgehen und die Wasserhähne Mayevsky schließen.

Tipp! Vor dem Ausdehnungsgefäß sollte ein Kran installiert werden. Auf diese Weise können Sie das Gerät reparieren, ohne Wasser aus den Batterien abzulassen.

Nachdem Sie alle oben genannten Schritte ausgeführt haben, können Sie den Kessel einschalten.

Hilfreiche Ratschläge

Damit der Betrieb des Geräts keine Probleme verursacht, empfehlen wir Ihnen, die folgenden Tipps zu lesen:

• Alle Membrantanks verfügen über einen Nippel, mit dem Sie Luft auf den erforderlichen Druck pumpen können.. Ab Werk werden die Geräte mit einem Druck von 1,5 kp / cm angeboten. Der gleiche Nippel ermöglicht es, den Druck bei Bedarf zu reduzieren.

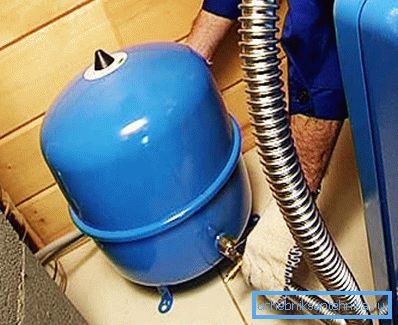

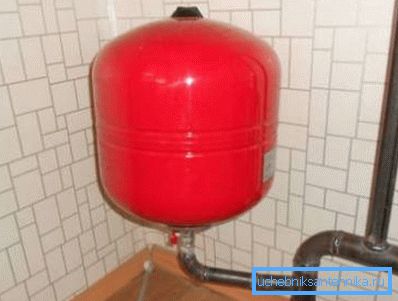

• Es gibt rote Ausgleichsbehälter für die Heizung und blaue für die Wasserversorgung.. Der Unterschied zwischen ihnen besteht nur darin, dass die Membran in blau aus Lebensmittelkautschuk besteht.
• Wenn das Sicherheitsventil des Tanks häufig funktioniert, reicht sein Volumen nicht aus. In diesem Fall können Sie ein anderes solches Gerät parallel installieren.
• Wenn die Flüssigkeit im Tank siedet, bedeutet dies, dass das Kühlmittel mit niedriger Geschwindigkeit zirkuliert oder gar nicht zirkuliert.. Dementsprechend liegt das Problem in der Umwälzpumpe.

Hier vielleicht alle wichtigen Punkte, die Sie für die erfolgreiche Installation und den Betrieb des Ausgleichsbehälters wissen müssen.

Fazit

Der Ausgleichsbehälter ist häufig ein notwendiges Element des Heizungssystems. Darüber hinaus ist es für eine effektive Bewältigung der ihm zugewiesenen Aufgaben erforderlich, es gemäß den obigen Regeln korrekt zu installieren.

In dem Video in diesem Artikel finden Sie zusätzliche Informationen zu diesem Thema.
