Arten von heizkörpern: so kaufen sie eine effiziente und

Nachdem Sie sich entschieden haben, das Heizungssystem der Wohnung mit Ihren eigenen Händen zu entwerfen oder zu verbessern, und sich für das Kesselmodell entschieden, ist es an der Zeit, sich für eine Wärmeaustauschausrüstung zu entscheiden, die die Energie des erwärmten Kühlmittels an die Raumluft überträgt. Um dies zu erreichen, gibt es verschiedene Arten von Heizungsheizkörpern, deren Diskussion dem heutigen Artikel gewidmet ist.

Varianten moderner Geräte

Heizkörper aus Stahl

Es gibt zwei große Gruppen von Heizelementen aus Stahl. Betrachten Sie jeden von ihnen im Detail.

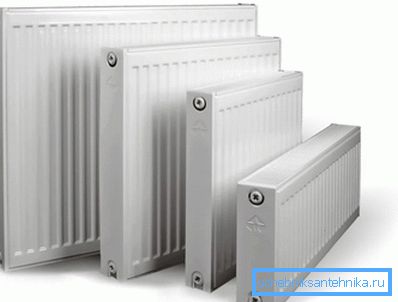

Panel

Sie sind auch ein anderer Name - Wasserkonvektoren, da sie den Raum nicht mit Hilfe von Hitzewellen erwärmen, sondern durch Erhitzen der Luft. Zu diesem Zweck werden Wärmetauscher an Stahlblechen mit speziellen Kanälen befestigt, durch die das Kühlmittel strömt, wodurch die Kontaktfläche mit Luftmassen vergrößert wird.

Der Wirkungsgrad der beschriebenen Vorrichtung beträgt mehr als 75%, was ziemlich gut ist.

Stahlheizkörper sind nicht nur effektiv, sondern auch eine kostengünstige Möglichkeit, die Heizung zu organisieren. Solche Geräte werden jedoch häufig in autonomen Klimasystemen installiert, da sie auf die chemische und physikalische Zusammensetzung des Kühlmittels ansprechen.

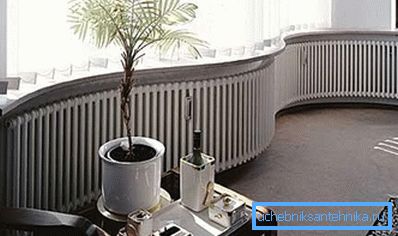

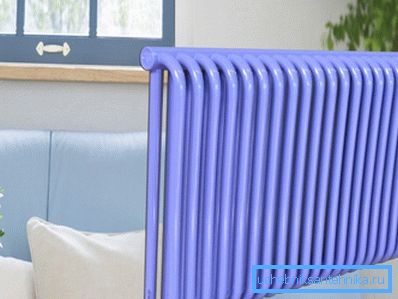

Röhrenförmig

In diesem Fall werden anstelle von Stahlblechen Rohre aus demselben Material verwendet, die in verschiedenen Formen und Größen miteinander verschweißt sind. Der Herstellungsprozess ist etwas komplizierter als bei der Vorgängerversion und daher sind die Kosten höher.

Beachten Sie! Im Gegensatz zu den meisten anderen Radiatoren können Sie hier nicht beliebig Abschnitte hinzufügen oder entfernen, um die Leistung des Geräts zu erhöhen oder zu verringern. Es ist notwendig, sofort den Wärmebedarf zu berechnen und Geräte einer bestimmten Größe zu kaufen.

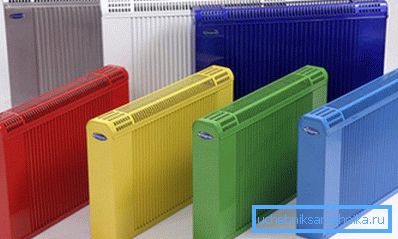

Technische Merkmale von Rohrheizkörpern sind wie folgt:

• Arbeitsdruck - von 6 bis 15 Atmosphären;
• Stromerzeugung - von 1,2 bis 1,6 kW;
• Die maximale Temperatur des durchfließenden Wassers beträgt bis zu 110 Grad Celsius.
• Der Säuregehalt des Wassers beträgt 8 bis 9,5 Einheiten.

Die in Supermärkten im Bauwesen verkauften Geräte weisen verschiedene Typen auf, die mit den Nummern 10, 11, 21, 22, 33 usw. gekennzeichnet sind.

Lesen Sie dieses Etikett wie folgt:

• Die erste Ziffer der Zahl ist die Anzahl der Stahlplatten.
• Die zweite Ziffer der Zahl ist die Anzahl der Konvektorgitter.

Vorteile und Nachteile

Die Vorteile der Verwendung von Plattenstahlbatterien sind:

• geringe Trägheit - Batterien geben schnell Wärme aus heißem Wasser ab, kühlen jedoch ab und kühlen ab, wenn die Kühlmittelzufuhr unterbrochen wird.
• hohe Wärmeabgabe - Fast die gesamte der Batterie zugeführte Energie wird an die Umgebungsluft übertragen, unproduktive Verluste werden minimiert.
• kleines internes Volumen - Auf diese Weise können Heizungssysteme mit einer geringen Kühlmittelmenge konstruiert werden, die den Wirkungsgrad beeinflusst (weniger Wasser zu erwärmen, weniger Gas oder Strom erforderlich).
• niedriger Preis - Diese Geräte sind die kostengünstigste Option unter allen Heizkörpern.

Ganz zu schweigen von den Mängeln, von denen einige die Verwendung von Stahlheizplatten in Wohnungen ausschließen, in denen der Kühlmittelfluss im Heizungssystem zentralisiert ist:

1. Solche Batterien dürfen nicht ohne Wasser gefüllt werden, da sonst der Sauerstoff im System zur Rostbildung führt.
2. Heizkörper aus Stahl tolerieren sehr schlecht hydraulische Stöße, die auftreten, wenn das Heizungssystem mit Flüssigkeit gefüllt ist.
3. Die Konvektionsbewegung von Luft, die von solchen Batterien organisiert wird, führt zu Staubaufwirbelung im Raum.

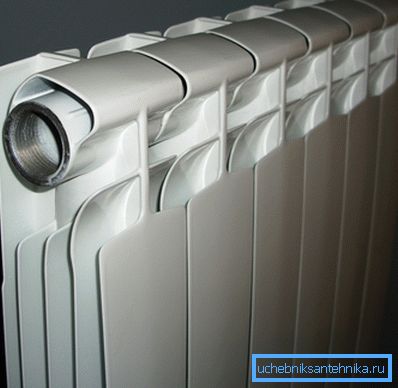

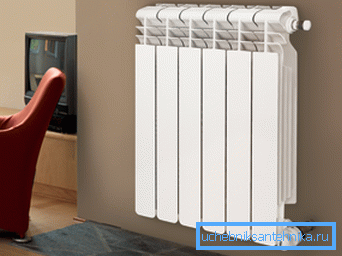

Heizkörper aus Aluminium

Aus Aluminium gefertigt. Wie die Vorgängerversion können sie nur für Häuser und Wohnungen mit autonomen Heizsystemen verwendet werden, da das in den städtischen Rohrleitungen strömende Kühlmittel innerhalb von 3 bis 4 Jahren zu einer vollständigen Zerstörung durch Korrosion führt. Darüber hinaus werden sie mit einem deutlichen Druck- und Wassereinfluss beschädigt.

Es gibt folgende Arten von Aluminiumheizkörpern:

• gegossen;
• Extrusion

Cast

Produziert durch Gießen von geschmolzenem Aluminium in spezielle Formen. Sie haben starke Wände und breite Kanäle, durch die ein großes Flüssigkeitsvolumen hindurchtreten kann. Diese Produkte werden in separaten Abschnitten verkauft, sodass Sie die Batterie unabhängig voneinander mit der gewünschten Leistung zusammenstellen können.

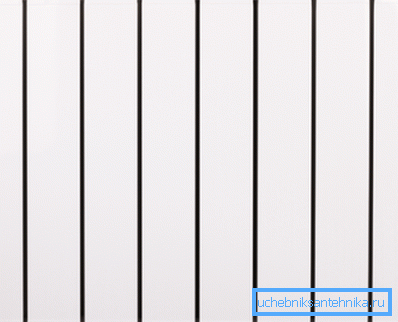

Extrusion

Eine einfachere Methode zur Herstellung von Aluminiumheizkörpern. In diesem Fall wird jeder Kühler mit einer speziellen Einheit - einem Extruder - aus dem Werkstück extrudiert. Der Wasserverteiler kann aus Silumin bestehen.

Beachten Sie! Ein Merkmal dieser Art von Heizkörper ist die Unfähigkeit, Abschnitte hinzuzufügen oder zu entfernen, wodurch die Kapazität erhöht oder verringert wird.

Vorteile und Nachteile

Die Vorteile von Aluminiumgeräten für die Raumheizung sind folgende:

• geringes Gewicht - für die Montage an der Wand sind keine massiven Halterungen erforderlich;
• hoher Wärmeübergangskoeffizient - Aluminiummodelle sind bei allen bestehenden Heizkörpertypen führend in der Effizienz.
• geringe Trägheit - nach einigen zehn Minuten nach dem Einschalten der Batterie heizt der Raum auf (dies trägt auch zur besonderen Form des Wärmetauschers bei, durch die die Luftkonvektion organisiert wird);
• Wirtschaftlichkeit - sie verbrauchen das Kühlmittel effektiv und können mit thermischen Ventilen ausgestattet werden, die die Temperatur der Batterie je nach äußeren Bedingungen erhöhen oder senken;
• Attraktives Design - Heizkörper sind bereits mit einem speziellen Pulverlack überzogen, der das Metall vor Beschädigungen schützt und die Reinigung von Staub erleichtert.

Die negative Seite der Verwendung von Aluminiumbatterien:

• relativ kurze Lebensdauer - etwa 15 Jahre;
• starke Korrosionsanfälligkeit (insbesondere wenn eine chemisch "verschmutzte" Flüssigkeit in das Heizungssystem fließt);
• die Tendenz zum "Lüften", die von Zeit zu Zeit dazu zwingt, Luft abzulassen oder automatische Luftventile einzubauen;
• die Möglichkeit von Undichtigkeiten zwischen den einzelnen Abschnitten der Vorrichtung;
• Zerstörungstendenz bei starkem Druckabfall im Heizungsnetz.

Hinweise zur Anordnung von Heizungsnetzen empfehlen die folgenden technischen Parameter des Kühlmittels für Systeme mit Aluminiumheizkörpern:

• Druck von 6 bis 16 Atmosphären;
• Leistung eines Abschnitts von 80 bis 200 Watt;
• Flüssigkeitstemperatur - bis zu 110 Grad;
• Wassersäuregehalt - bis zu 7 Einheiten.

Heizkörper aus Gusseisen

Solche Produkte werden durch Gießen hergestellt und in Gruppen nicht nach Produktionstechnologie, sondern nach Aussehen unterteilt.

Sie können eine von zwei Optionen wählen:

• Batterien im modernen Stil;
• "Retro" Heizkörper.

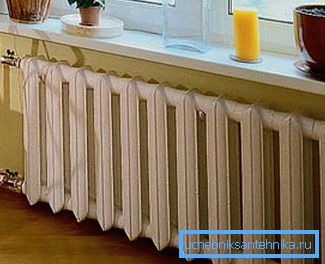

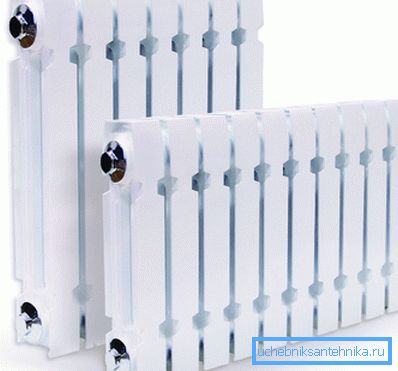

Modern

Dies sind Standardheizkörper, mit denen man in Wohngebäuden, die am Ende des letzten Jahrhunderts gebaut wurden, alles sehen kann. Moderne Modelle verfügen über flache Fassaden, die die Wartung und ein anspruchsvolleres Erscheinungsbild erleichtern.

Batterien haben eine längere Lebensdauer (mehr als ein halbes Jahrhundert), sind einfach zu installieren und kostengünstig. Darüber hinaus eignen sie sich am besten für den Einbau in Wohnungen, die an die Heizungsnetze angeschlossen sind, da die Zusammensetzung des Kühlmittels die Festigkeit, Dauerhaltbarkeit und Arbeitsqualität praktisch nicht beeinflusst.

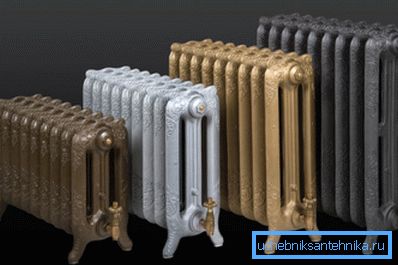

Retro

Gusseisenbatterien im alten Stil sind weniger Heizgeräte als Elemente des Interieurs - ein Highlight oder ein exklusives Accessoire. Sie werden im künstlerischen Gussverfahren hergestellt und mit verschiedenen Mustern verziert. Jeder der Heizkörper ist wirklich ein Kunstwerk der Industrie.

Aber Luxus kann nicht billig sein. Solche Batteriemodelle sind sehr teuer. Der Preis wird nicht durch technische Merkmale, sondern durch künstlerischen Wert beeinflusst.

Vorteile und Nachteile

Positive Aspekte bei der Verwendung von Gusseisen:

• lange Lebensdauer - etwa 50 Jahre;
• Korrosionsbeständigkeit - Gusseisen ist fast unabhängig vom erhöhten Gehalt an Säuren und Laugen im Kühlmittel;
• die Wellenmethode des Heizens (im Gegensatz zum Konvektor) - nicht nur Luft wird erwärmt, sondern auch Objekte im Raum, wodurch Räume mit hohen Decken effektiv beheizt werden können;
• große Trägheit - nach Beendigung der Kühlmittelzufuhr bleiben Kühler aus Gusseisen lange heiß;
• niedrige Kosten

Nachteile der Installation von Gusseisenbatterien:

• lange Aufwärmzeit nach Inbetriebnahme der Anlage;
• umständliche und große Masse, die die Installation und den Transport von Batterien erschwert;
• die Notwendigkeit, eine große Menge Wasser im Heizungsnetz zu verwenden;
• Zerbrechlichkeit, durch die die Batterie durch einen starken Druckanstieg im Klimanetzwerk zerstört werden kann

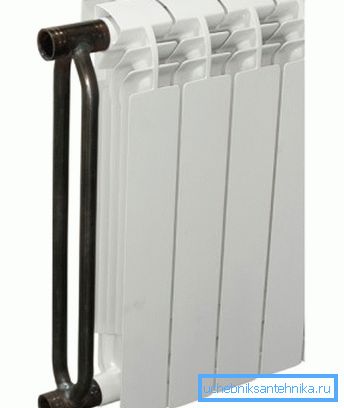

Bimetallheizkörper

Diese Geräte vereinen die Vorteile von Stahlbatterien und Aluminiumheizkörpern. Sie bestehen aus einem Metallrahmen und einem Aluminiumwärmetauscher, der die Luft im Raum zirkulieren lässt.

Wasser zirkuliert durch die Stahlrohre des Rahmens, ohne Aluminium zu berühren, und überträgt bereits Wärme an die Raumluft. Somit wird maximale Effizienz erreicht.

Bimetallheizkörper können in beliebige Heizsysteme eingebaut werden. Ihr einziger Nachteil sind die hohen Kosten.

Fazit

Die in Betracht gezogenen Heizkörpertypen werden am häufigsten verwendet. Dies ist jedoch keine erschöpfende Liste. Es gibt auch Kupferbatterien, kombinierte Heizungen usw. (Hier erfahren Sie, wie Sie die benötigte Leistung von Heizkörpern ermitteln).

Sie können mehr über das Video in diesem Artikel erfahren.
