Arten von bimetallkühlern. varianten von designs. welche

So kam es vor, dass die Heizperiode für den Großteil unserer Großkraft mindestens sechs Monate dauert, sodass das Interesse der Menschen an der Qualität der Heizgeräte keineswegs untätig ist. Gusseisen und Stahl werden seit mehr als 100 Jahren verwendet und alles ist über sie bekannt, aber was sind die Vor- und Nachteile von Bimetallheizkörpern, die vor relativ kurzer Zeit aufgetaucht sind, wissen die Menschen noch nicht. Wir haben versucht, verschiedene Gesichtspunkte zu systematisieren und sie Ihnen vorzustellen.

Arten von Designs

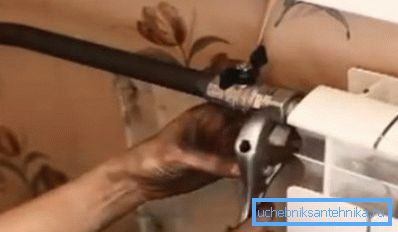

Wie der Name schon sagt, besteht Bimetall aus zwei verschiedenen Metallen. Meist ist es eine Kombination aus Stahl und Aluminium, obwohl auch Modelle hergestellt werden, bei denen Kupfer mit Aluminium kombiniert wird.

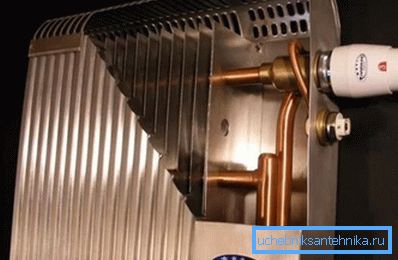

In der Regel handelt es sich um einen Vollguss- oder monolithischen Bimetallstrahler. Der Preis für solche Kupfer-Aluminium-Platten ist am höchsten, aber die Wärmeübertragung ist um ein Vielfaches höher als bei Stahlgegenstücken.

Neben dem üblichen Kohlenstoffstahl stehen Batterien zur Verfügung, bei denen der Kern aus Edelstahl besteht. Sie sind für Systeme vorgesehen, bei denen das Kühlmittel einen erhöhten pH-Wert sowie einen instabilen oder hohen Betriebsdruck aufweist. Sie sind nicht viel billiger als Kupfer. Edelstahl eignet sich für Hochhäuser (mehr als 16 Stockwerke) und Liebhaber einer hohen Sicherheitsspanne.

Wenn Menschen über solche Strukturen sprechen, meinen sie häufig Kohlenstoffstahl und Aluminiumtandem.

Aber hier ist es nicht so einfach, es gibt einen sogenannten Vollbimetallstrahler und einen Teil- oder Pseudobimetall.

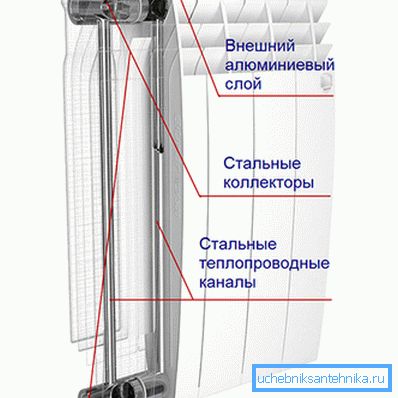

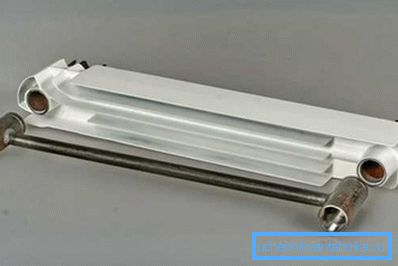

• Der Ausdruck voller Bimetallkühler sagt aus, dass in einer solchen Batterie ein massiver Stahlkern vorhanden ist. Das Kühlmittel steht in keinem Fall in Kontakt mit der Aluminiumhülle. In einigen Quellen können solche Modelle als „erweitert“ bezeichnet werden.

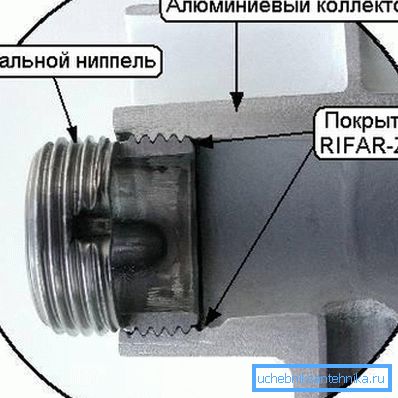

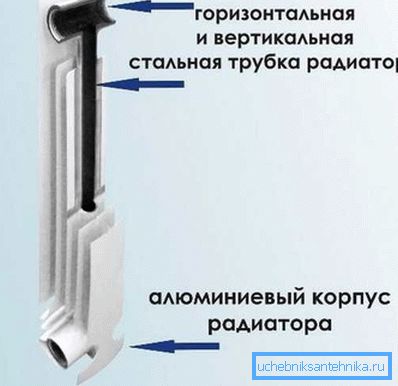

• Das Gerät ist ein Bimetallkühler mit einem Stahlkern, der die Installation von Stahlrohren nur in den vertikalen Kanälen der Struktur vorsieht. Dickere und breitere horizontale Kanäle in solchen Batterien bestehen aus Aluminium.

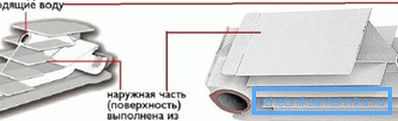

Wichtig: Voll- und Teilstahlkonstruktionen sind mit einem und zwei vertikalen Kanälen erhältlich. Die zweite Option hat eine größere Tiefe, unterscheidet sich jedoch durch eine verbesserte Wärmeübertragung. Und nicht zuletzt ist die Wahrscheinlichkeit, dass beide Röhrchen auf einmal verstopfen, vernachlässigbar.

Welche Option ist besser?

• In städtischen Hochhäusern ist eine der größten Gefahren der hohe Druck. Hier liegen die Vorteile von Bimetallkühlern mit massivem Stahlkern auf der Hand. Der Arbeitsdruck in Hochhäusern beträgt oft 6–9 Atmosphären, was gut zu den Eigenschaften von Produkten mit teilweise Stahlkern passt. Die Stärke des Wasserschlags kann jedoch 15 bis 30 Atmosphären erreichen, aber solche Aluminiumtests stehen nicht unter Kraft.
• Außerdem können Aluminiumstrukturen nicht in Systemen eingesetzt werden, in denen Kupfer vorhanden ist. Bei direktem Kontakt von Aluminium und Kupfer beginnt der Prozess der elektrochemischen Korrosion, was zwangsläufig zur Zerstörung von Aluminiumkomponenten führt;

Wichtig: Die massive Kupfer-Aluminium-Konstruktion von Bimetallheizkörpern sorgt für die Anordnung einer Schicht zwischen diesen Metallen. Der Prozess ist ziemlich kompliziert und teuer.

• Eine weitere Einschränkung für Aluminiumteile ist der pH-Wert des Kühlmittels. Die Obergrenze liegt hier bei 9 Einheiten, aber es ist besser, nicht für 7–8 Einheiten auszukriechen.
• Aggregate mit Ganzstahlkern weisen trotz der hohen Festigkeit und anderer Vorteile Schwächen auf. Das erste, was Ihnen ins Auge fällt, ist der hohe Preis der Produkte. Außerdem ist die Heizleistung solcher Batterien um 10% niedriger als bei gemischten Designs und um 15-20% niedriger als bei reinen Aluminiummodellen.

• Unter Berücksichtigung der Vor- und Nachteile von Bimetallstrahlern verschiedener Bauart kamen wir zu dem Schluss, dass gemischte Aggregate mit einem Pressdruck von bis zu 25 Atmosphären und zwei vertikalen Kanälen für Standard- "Chruschtschow" - oder neunstöckige Gebäude geeignet sind.
• Moderne Wolkenkratzer erfordern einen ernsthaften Ansatz. Hierbei sollte ein einteiliger Stahlkern bevorzugt Edelstahl sein;
• Was den privaten Sektor mit seinen lokalen Systemen mit niedrigem Stromverbrauch anbelangt, reicht es aus, wenn die Rohrleitungen aus Kunststoff oder Stahl bestehen, relativ preiswerte Aluminiumbatterien mit hoher Wärmeübertragung.

Tipp: Wir haben festgestellt, dass die Beschreibung einiger Modelle in den Katalogen und auf den Seiten spezialisierter Websites notwendigerweise die Erwähnung enthält, dass das Kühlmittel nur mit Stahlrohren in Kontakt steht. Der Rest schweigt bescheiden über diesen Moment. Nach eingehender Prüfung werden solche Aggregate gemischt.

Technische Daten

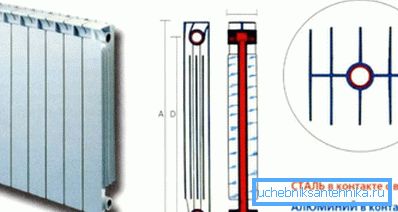

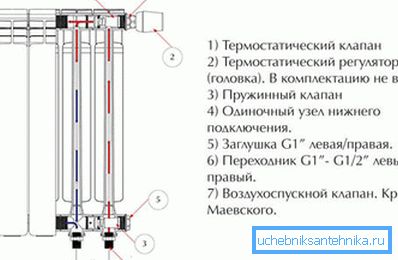

Das Standardgerät für Bimetallstrahler ist im Diagramm dargestellt. Trotz des allgemeinen Prinzips der Anordnung von Knoten können sich die Merkmale von Modellen verschiedener Hersteller jedoch stark unterscheiden. Wie Sie wissen, ist die Veröffentlichung der Parameter aller auf dem modernen Markt präsentierten Modelle unrealistisch. Daher werden wir über die Durchschnittsdaten sprechen.

Die Wärmeübertragung oder die Wärmemenge, die für solche Produkte in den Raum abgegeben wird, ist einfach luxuriös. Wenn wir über den Voll-Bimetall-Aluminium-Stahl sprechen, dann liegen die Werte zwischen 160 und 180 Watt. Gemischte Einheiten können 170 bis 200 Watt aus einem Abschnitt liefern.

Wenn man von der Kombination von Kupfer und Aluminium spricht, ist zu beachten, dass die Wärmeübertragung solcher Platten fast die gleiche ist wie die von reinem Aluminium. Im Durchschnitt sind es 200 - 220 Watt. Nach den GOST-Standards sind alle diese Daten bei einer Kühlmitteltemperatur von 70 ° C korrekt. Dementsprechend führt die Abweichung in jeder Richtung zu einer Abnahme oder Erhöhung der Wärmeübertragung.

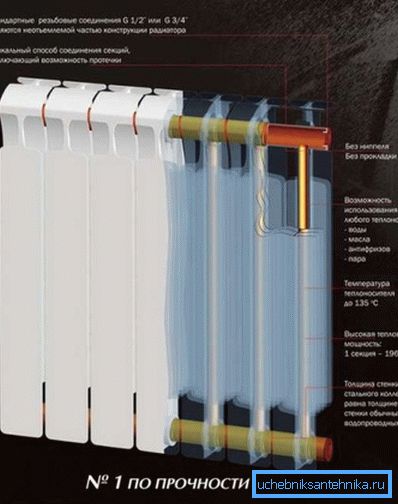

Der maximale Druck, den die meisten Bimetallstrukturen aushalten können, reicht von 16 bis 25 Atmosphären. Trotzdem garantieren namhafte Hersteller, dass ihre Mischaggregate bis zu 30 Atmosphären aushalten können, und Produkte mit Ganzstahlkern können bis zu 40 Atmosphären und mehr aushalten.

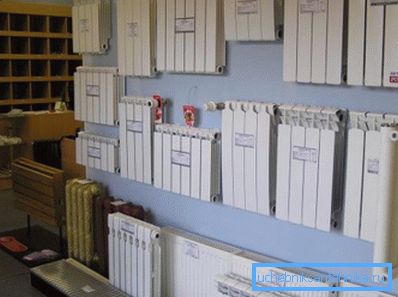

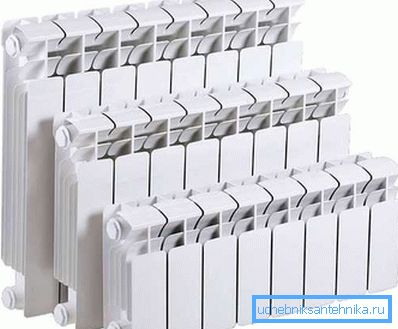

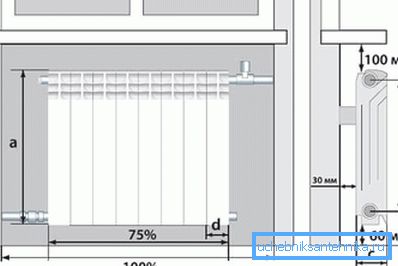

Ein weiterer Vorteil solcher Batterien ist eine große Auswahl an Achsgrößen. Die axiale Größe ist der Abstand zwischen den horizontalen Achsen des oberen und des unteren Eingangs. Hier sind es 200 mm, 300 mm, 350 mm, 500 mm und 800 mm. Wie Sie sehen, gibt es eine große Auswahl, obwohl die Größe von 500 mm als die häufigste angesehen wird.

Wichtig: Viele Hersteller geben die obere Temperaturgrenze des Kühlmittels auf 100 Grad oder mehr an. Die meisten Experten argumentieren jedoch, dass selbst Bimetall höchster Qualität Temperaturen über 90 ° C nicht standhalten kann. Alles andere ist mehr mit dem Marketing verbunden.

Die Haltbarkeit der Hersteller liegt im Durchschnitt bei 20 Jahren, und es besteht kein Grund, daran zu zweifeln. Einige Vollplatten mit Kupfer- oder Edelstahlkernen können bis zu 50 Jahre arbeiten.

Außerdem sagen viele Vermarkter, dass ein kleiner Teil der Batterie im Durchschnitt um 200 g schwankt. Das stimmt wirklich. Zum einen ist dies natürlich gut, denn je kleiner das Kühlmittelvolumen ist, desto leichter lässt es sich erwärmen und regelt danach die Temperatur.

Andererseits wird eine geringe Kapazität aufgrund dünner interner Kanäle erreicht, was die Wahrscheinlichkeit einer Blockade insbesondere in zentralisierten städtischen Systemen erhöht.

Berechnen Sie die Anzahl der Abschnitte

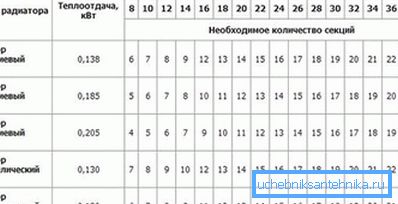

Für die Berechnung der Anzahl der Abschnitte pro Raum ist im Prinzip nur die Wärmeleistung eines Abschnitts erforderlich. Begleitende Anweisungen zum Produkt oder zum Produktkatalog des Unternehmens enthalten diese Daten. Sie können jedoch je nach Volumen, Fläche oder Wärmeverlust im Raum zählen.

Die Berechnung des Wärmeverlusts macht in der Regel einen professionellen Wärmetechniker. Hierbei wird neben den traditionellen Daten auch die Masse der verschiedenen Koeffizienten und Korrekturen berücksichtigt. Zum Beispiel die Dicke der Wände, das Material, aus dem das Haus gebaut wird, die Anzahl der Etagen und so weiter. Dies ist eine sehr mühsame Arbeit, und häufig werden solche Berechnungen beim Bau eines Hauses durchgeführt.

Für die Berechnung des Raumvolumens werden nach diesen Angaben Standardstandards verwendet, die im jeweiligen SNiP angegeben sind, um eine Durchschnittstemperatur von 20 ° C in 1 m 2 zu halten. Der Platz im Schalttafelhaus verbraucht 41 Watt, bei Ziegelkonstruktionen beträgt dieser Wert 34 Watt.

Dann ist alles einfach: Sie müssen die Länge, Breite und Höhe des Raums multiplizieren und entsprechend der resultierenden Raumkapazität die ungefähre Wärmemenge berechnen, die zum Heizen des Hauses benötigt wird.

Wenn Sie die Entwurfskapazität kennen, die ein Abschnitt ausgeben kann, ist es einfach, die Anzahl der Abschnitte zu berechnen. Diese Methode wird häufig beim Bau von privaten Cottages oder Räumlichkeiten mit einem nicht standardmäßigen Layout verwendet.

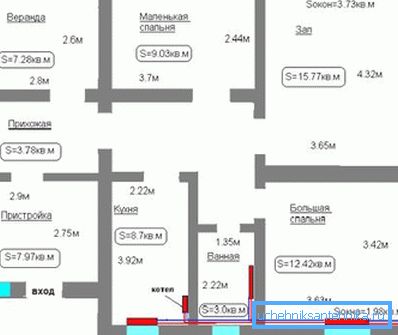

Die Berechnung der Raumfläche wird als die am wenigsten genaue erkannt. In der Regel wird es von Bewohnern von Standard-City-Apartments mit Decken von höchstens 3 m genutzt.

Laut demselben SNiP benötigt ein Quadratmeter Wohnfläche 100 W für die Heizung. Durch Multiplizieren der Quadratur mit 100 W und Teilen durch die Leistung eines Abschnitts erhalten Sie die Anzahl der Abschnitte.

Tipp: Sowohl die Berechnung nach Volumen als auch nach Fläche unterscheiden sich nicht in der Tabellengenauigkeit. Wenn sich also mehr als eine Außenwand im Raum, ein nicht beheizter Dachboden oder ein Balkon befindet, können Sie die Daten sicher um 20% erhöhen. Vergessen Sie auch nicht die Wassertemperatur in unseren städtischen Systemen, es ist sicher, weitere 10% zu werfen.

Das Video in diesem Artikel enthält Informationen zu Bimetallstrahlern.

Fazit

Die Vor- und Nachteile von Bimetall-Heizkörpern legen nahe, dass sie in städtischen Hochhäusern oder in privaten Häusern mit einem aggressiven Kühlmittel wie Frostschutzmitteln installiert werden sollten. In anderen Fällen macht es keinen Sinn, für so hohe Qualität und Zuverlässigkeit zu bezahlen.
