Arm für heizkörper: regeln für die befestigung von eisen-,

Wenn Sie sich mindestens einmal mit dem Installationsprozess einzelner Elemente von Heizungsanlagen konfrontiert sehen, wissen Sie wahrscheinlich, wie schwierig dies ist. Dabei ist es wichtig, nicht nur alle Merkmale des Kühlmittelanschlusses zu berücksichtigen und einen bestimmten Winkel für die Rohrleitung beizubehalten, sondern auch die Stufe der Befestigung des Kühlers zu beachten. Es geht um ihn, dass wir in unserem Artikel mit Ihnen sprechen werden.

Spezielle Befestigungselemente werden für eine praktischere und zuverlässigere Installation von Heizkörpern verwendet.

Befestigungsregeln für alle Arten von Batterien

Die Installationsregeln für Heizkörper jeder Bauart sind üblich und ihre Qualität hängt von der Qualität der Hauptaufgabe des Geräts ab - der Wärmeübertragung. An den Wänden der Räumlichkeiten befinden sich wie üblich Heizgeräte und Rohrleitungen für den Transport von Kühlmittel (Warmwasser). Für Privathäuser wird empfohlen, alle Wärmequellen in der Nähe der Eingangstüren, Fensteröffnungen und Balkone zu lokalisieren.

Am effektivsten ist der Einbau von Heizkörpern direkt unter den Fensteröffnungen, da der Wärmestrom von ihnen das Eindringen kalter Luft aus der Verglasung verhindert.

Um eine maximale Wärmeübertragung vom Kühler zu erreichen, sollte er in einem bestimmten Abstand installiert werden:

Dieses Modell dient zur Befestigung von Rohrheizkörpern an der Wand.
  • Vom Boden ca. 100-150 mm;
  • Von der Wand 40-50 mm;
  • Bis zur Schwelle nicht weniger als 90-120 mm.

Weitere Anweisungen zum Befestigen von Heizkörpern variieren je nach:

  • Konstruktionen;
  • Massivität;
  • Abmessungen (Anzahl der Abschnitte).

Es gibt zwei Arten von Befestigungselementen:

  • An der Wand montiert;
  • Im Freien.

Montage von gusseisernen Heizkörpern

Die massivsten Heizgeräte aus Gusseisen erfordern besondere Aufmerksamkeit, wenn sie an der Wand befestigt werden. Auf dieser Basis müssen die Befestigungselemente für solche Batterien sehr stark sein, um eine sperrige Konstruktion für lange Zeit halten zu können.

Fertigprodukte mit einem solchen Plan haben auf dem Etikett das Wort "verstärkt", da sie aus dickwandigem Metall bestehen. Sie können in der Fabrik lackiert werden, normalerweise weiß. Wenn Sie jedoch farbige Heizungen erwerben möchten, können Sie die Farbe von Leuchten und Heizkörpern im gleichen Farbschema bestellen.

Auf den ersten Blick klein, werden Haken für Gusseisenerzeugnisse mit Stahlankern an der Wand befestigt

Beachten Sie! Bei der Auswahl einer Halterung für einen gusseisernen Kühler achten Sie auf seine Länge. Sie sollte den Abmessungen des Geräts entsprechen und den empfohlenen Abstand zur Wand berücksichtigen.

Neben Halterungen für Gussbatterien werden Haken aus gebogenen Metallstangen mit großem Durchmesser mit Gewinde hergestellt. Solche Halterungen werden komplett mit Dübel zum Einbau verkauft.

Hakeninstallation ist einfach:

  • Die Anfangsmarkierung erfolgt für Befestigungspunkte. nach geschätzter Menge;

Achtung! Die Mindestanzahl der Befestigungen für den Heizkörper in 6-8 Sektionen - drei: zwei im oberen Teil und eine im unteren Bereich. Wenn Sie die Anzahl der Abschnitte auf zehn erhöhen, benötigen Sie oben drei Befestigungselemente, zwei unten. Fügen Sie für jeden der folgenden sechs Abschnitte oben und unten eine Halterung hinzu.

  • Bohren Sie Löcher für Dübel mit einem Bohrer oder Locher;
  • Führen Sie die Dübel in die fertigen Löcher ein und schrauben Sie den Haken hinein.

Wenn die Batterie mit einer großen Anzahl von Abschnitten montiert ist, können Halterungen für Gussradiatoren die Zuverlässigkeit der Befestigung nicht vollständig gewährleisten. Als zusätzliche Maßnahme wird die Unterstützung eines schweren Geräts mit Hilfe von am Boden montierten Spezialstützen verwendet, die die Wandbefestigungen teilweise entlasten.

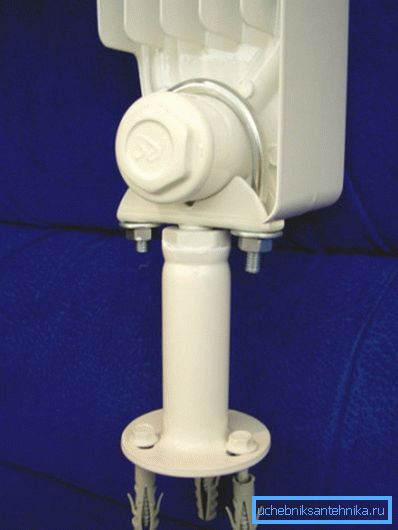

Als zusätzliche Befestigungselemente werden Bodenstützen verwendet (siehe Foto)

Solche Stopps gibt es in verschiedenen Ausführungen:

  1. Höhenverstellbar;
  2. Nicht reguliert;
  3. Mit Greiferverriegelungskühlern und an der Schraubverbindung befestigt:
    • Aus dickem Stahldraht;
    • Aus einer Kette von mobilen Links.

    Bimetall- und Aluminiumbatterien

    Die Befestigungselemente von Aluminiumbatterien und -halterungen für Bimetallheizkörper sind sehr ähnlich. Sie bestehen aus dünnerem Metall als bei Gusseisengeräten, da sowohl Bimetall- als auch Aluminiumheizkörper leicht sind.

    Halterung für Bimetallkühler kann sein:

    • Direkt
    • Winkelig

    Die Eckenbefestigung wird als universell betrachtet, da sie eine zweiseitige Einkerbung unter dem Kopf der Heizung hat. Eine solche Halterung für einen Aluminiumheizkörper ist auf beiden Seiten des Geräts installiert.

    Leichtere und kleinere Batterien sind auf Stahlankerhaken montiert.

    Aluminium- und Bimetall-Batterien liegen aufgrund ihrer Leichtigkeit meist nicht auf dem Boden.

    Tipp! Eine zusätzliche Betonung des Bodens wird nur dann angewendet, wenn die Heizkörper auf falschen Gipskartonwänden montiert sind. Verwenden Sie in solchen Situationen auch spezielle Halterungen für Bimetall-Radiatoren mit beidseitiger Montage.

    Befestigungselemente für jeden Heizkörpertyp werden mindestens 120 mm in die Wand eingetaucht.

    Nur so ist eine zuverlässige Batterieinstallation gewährleistet:

    • Halten Sie also die Unmöglichkeit des Zusammenbruchs fest;
    • Die Befestigung, die keine Trennungsmobilität zulässt.

    Abhängig von der Anzahl der Abschnitte in einem bestimmten Gerät und dem Material der Basis für die Installation wird entschieden, wie viele Halterungen einen Bimetallkühler aufhängen.

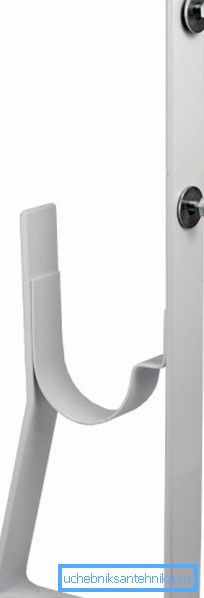

    Eine weitere Option für Bodenheizkörper

    Stahlbatteriehalterung

    Grundsätzlich ist die Befestigung aller Arten von Gliederheizvorrichtungen für Befestigungselemente der oben beschriebenen Varianten möglich.

    Die Halterung für Stahlheizkörper unterscheidet sich geringfügig:

    • Während des Herstellungsprozesses werden Montagehalterungen an der Rückseite der Plattenbatterie angeschweißt, wofür das Gerät weiter an an der Wand befestigten Halterungen aufgehängt ist;
    • Wenn Sie die Stellen zum Bohren unter den Dübeln solcher Klammern markieren, müssen Sie äußerst präzise sein, damit die Klammern gut auf den Klammerhaken sitzen.
    Befestigung des Akkus mit der Bodenbefestigungsoption - der Clip besteht aus einer Stahlkette und einem langen Bolzen

    Es ist möglich, die Montage von Heizkörpern mit den eigenen Händen zu vereinfachen, indem spezielle Befestigungsstreifen aus Metall mit beweglichen Riegeln angebracht werden, die die Stahlplatte der Batterie von unten und oben ergreifen.

    Natürlich ist der Preis für Schnellmontageleisten viel höher als bei Standardbefestigungen, aber das Arbeiten mit ihnen ist schnell und einfach.

    Fazit

    Natürlich ist die Verwendung solcher Produkte als Unterstützung für Heizkörper optional, Sie können einfach handeln - Löcher in die Wand großen Durchmessers bohren und Verstärkung dort einfügen. Optisch ist es jedoch nicht so glatt wie bei spezialisierten Befestigungselementen, was unter den Kühlmittelabschnitten praktisch nicht wahrnehmbar ist.

    In dem in diesem Artikel vorgestellten Video finden Sie weitere Informationen zu diesem Thema.
