Arbeitsdruck im heizungssystem: wir untersuchen die arbeit

Wie hoch ist der Arbeitsdruck im Heizungssystem eines Mehrfamilienhauses? Was könnte der Maximalwert sein? Welche Parameter sind für das autonome System besser einzustellen? In diesem Artikel geht es um den Druck und seine Auswirkungen auf den Betrieb von Heizungsanlagen.

Wie sind die Dinge angeordnet?

Bevor wir herausfinden, welcher Druck in der Heizungsanlage als normal gilt, sollten wir uns mit dem Aufbau dieser Systeme vertraut machen.

Autonome Systeme

Diese Kategorie umfasst Kreisläufe mit natürlicher Zirkulation (Schwerkraft) und Wärmepumpen, die mit Zirkulationspumpen ausgestattet sind.

Im ersten Fall wird das Kühlmittel durch eine Änderung der Dichte während des Erhitzens angetrieben: Warme Massen werden mit kälteren vom Kessel in den oberen Teil des Kreislaufs verlagert und geben durch Kühler überschüssige Wärme ab. Der durch die Erweiterung erzeugte Kopf ist extrem klein und wird normalerweise in Zehntel Metern gemessen. Dementsprechend hat die Zirkulation keine hohe Geschwindigkeit.

Im zweiten Fall bewirkt das Kühlmittel, dass sich die Pumpe mit niedriger Leistung bewegt. Es erzeugt einen Druck von ein bis sechs bis acht Metern, der die Bewegung von Wasser oder Wasser-Glykol-Gemisch im Kreislauf erheblich beschleunigt.

Referenz: Der Druckmesser entspricht einem Druck von 0,1 kp / cm2 (1/10 der Atmosphäre).

Autonome Heizsysteme sind auf eine weitere Basis aufgeteilt: Sie können geöffnet und geschlossen sein.

• Ein offener Kreislauf kommuniziert mit der atmosphärischen Luft durch einen offenen Ausgleichsbehälter.. Dementsprechend entspricht der Wasserdruck im Heizungssystem der Höhe der Wassersäule über dem Messpunkt. Wenn der Wasserstand im Ausgleichsbehälter 3 Meter über dem Füllstand liegt, beträgt der Druck in der Füllung 0,3 Atmosphären.

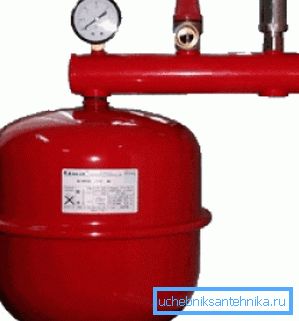

• Der geschlossene Kreislauf mit der Atmosphäre wird nicht gemeldet, was zu einer Reihe von Problemen bei der Kompensation der Ausdehnung des Kühlmittels während des Erhitzens führt. Um sie zu lösen, wird ein Membran-Expansionsbehälter verwendet - ein Behälter, dessen Volumen teilweise von Luft eingenommen wird, die durch eine elastische Gummimembran vom Wasser getrennt wird. Zusätzlich ist das System mit einem Sicherheitsventil ausgestattet: Es setzt das überschüssige Kühlmittel zurück, wenn der Tank voll ist.

Für ein geschlossenes Heizungssystem gibt es zwei druckbezogene Parameter.

1. Ladedruck der Expansionstankheizung. Bei Raumtemperatur, Wasser oder Frostschutz wird der hydrostatische Druck im Kreislauf eingestellt.

Hinweis: Der hydrostatische Druck in der Heizungsanlage eines Privathauses entspricht wieder der Höhe der Wassersäule und wird 10% seiner Höhe in Metern angenommen.

1. Der Entlastungsdruck des Sicherheitsventils. Sie wird normalerweise auf 2,5 kgf / cm2 eingestellt.

Der derzeitige statische Druck in der Heizungsanlage wird während des Betriebs sowohl durch die Wassermenge als auch durch die Temperatur bestimmt. Bei Erwärmung zeigt das Messgerät aus offensichtlichen Gründen große Werte an.

CO

Wie funktioniert die Zentralheizung?

Die beheizte Heizungsanlage oder das Kesselwasser gelangt durch die Heizleitung in das Haus. Auf dem umgekehrten Faden kommt er zurück und gibt etwas Wärme ab. Das Wasser im Kreislauf wird vom Differenzdruck zwischen den Gewinden angetrieben.

Die Wassertemperatur in der Versorgungsleitung hängt von der aktuellen Straße ab und ist damit verbunden, dem sogenannten Temperaturplan. Hier ist ein Beispiel für einen solchen Zeitplan.

Die Temperatur der Rücklaufleitung ist ebenfalls streng geregelt und muss bei der maximalen Durchflussrate +70 ° C betragen. Eine niedrige Rücklauftemperatur bedeutet, dass das Haus nicht genug Wärme erhält; überschätzt - dass die Energie die überschüssigen Kosten trägt.

Wie leicht zu erkennen ist, ist die Temperaturdifferenz zwischen Vorlauf und Rücklauf für den normalen Heizbetrieb jedoch zu groß. In diesem Modus werden die Heizkörper an den Versorgungsstufen überhitzt und auf der Rückseite werden die Wohnungen kaum mit Wärme versorgt.

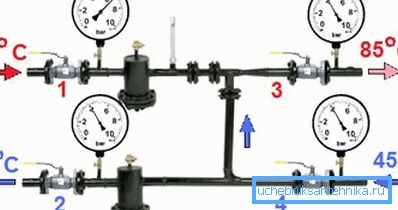

Das Problem wird durch das ursprüngliche Design des sogenannten Aufzugs oder der thermischen Einheit gelöst. Die Haupteinheit, der Aufzug, ist ein T-Stück, in das eine Düse eingesetzt ist. Höherer Druck und heißeres Speisewasser strömt durch die Düse und zieht etwas kälteres Wasser aus dem Rücklauf durch die Absaugung in den wiederholten Zirkulationszyklus.

Dank dieser Subtilität im Kreis dreht sich eine große Wassermasse mit einer stabileren Temperatur. Lassen Sie uns noch eine Temperaturkurve für denselben Straßentemperaturbereich angeben, jedoch für das Gemisch, das direkt zu den Batterien fließt.

Neben dem Heizen versorgt der Aufzug das Haus mit heißem Wasser.

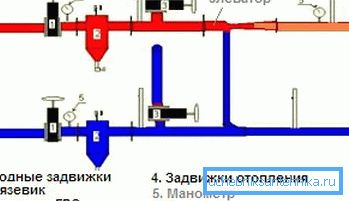

In den alten Häusern gab es nur zwei Anschlüsse der Wasserversorgung:

1. Bei Durchfluss (zwischen Einlassventil und Elevator).
2. Auf der Rücklaufleitung (zwischen Einlassventil und Ansaugung).

Wo das Warmwasser betrieben wird, hängt von der aktuellen Vorlauftemperatur ab. Bei 90 ° C und darunter wird heißes Wasser aus der Zuleitung entnommen, bei höheren Temperaturen - aus dem Rücklauf.

Der Hauptnachteil eines solchen Schemas besteht darin, dass das Wasser ohne Wasserentnahme nicht zirkuliert, und bevor es erhitzt wird, müssen mehrere zehn Liter durch den Mischer abgelassen werden.

Außerdem: Handtuchwärmer in alten Häusern können nur beheizt werden, wenn sich in der Wohnung Wasser abscheidet. Sie öffnen ihren Eyeliner.

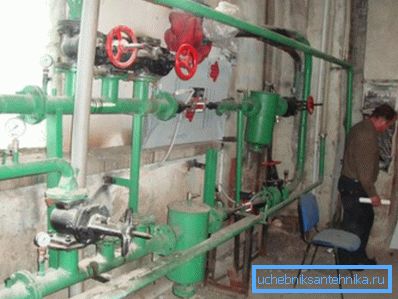

Etwa in den 70er und 80er Jahren des letzten Jahrhunderts erlangten die Aufzugsknoten Zirkulationsabzweige: Auf der Zufuhr- und der Rücklaufleitung erschienen zwei Warmwasserventile. Die Zirkulationsmodi vom Vorschub zum Vorschub und vom Rücklauf zum Rücklauf sind an den Flanschen zwischen den Ankern mit Sicherungsscheiben versehen. Der Durchmesser der Scheibe ist etwa einen Millimeter größer als der der Elevatordüse.

Was zeigt das Messgerät?

Welcher Druck in der Heizungsanlage eines mehrstöckigen Gebäudes gilt also als Norm?

Und was passiert zur gleichen Zeit in der Heizungshauptleitung?

• Außerhalb der Heizperiode entspricht im Sommer der statische Druck der Heizungsanlage der Höhe der Wassersäule. Für ein zehnstöckiges Gebäude entspricht es ungefähr 3 kgf / cm2, für ein fünfstöckiges Gebäude - 1,5 kgf / cm2.

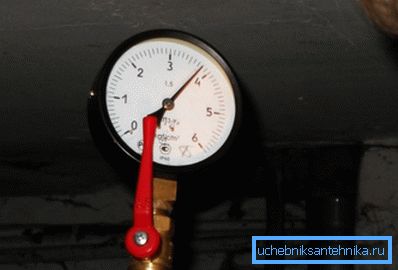

• Bei Ventilen mit offenem Haus und normalem Betrieb der Aufzugseinheit wird der Druck in Heizungssystemen durch die Rücklaufleitung nahezu ausgeglichen und beträgt normalerweise 3 bis 4 kgf / cm².

Erlauben, aber tatsächlich ist ein übermäßiger Druck in den Heizungsrohren für die Zirkulation in diesen notwendig. Wie es so ist: die Kontur ist auf einer Obratka eingeebnet, aber es zirkuliert trotzdem?

Alles ist sehr einfach: Nach dem Aufzug wird das Manometer nur noch 2 Meter (0,2 Atmosphären) mehr anzeigen als in der Rückleitung. Ja - ja, ein Tropfen von nur 2 Metern setzt die gesamte Kühlflüssigkeit in einem riesigen Haus mit hunderten von Heizkörpern in Bewegung.

Und was ist mit Sicherungsscheiben? Welcher Unterschied entsteht bei ihnen?

Noch weniger - von einem halben Meter bis zu einem Meter. Und das ist schon genug: Aufgrund der komplexeren Konfiguration ist der Druckverlust in der Heizungsanlage viel größer als in den WW-Steigleitungen.

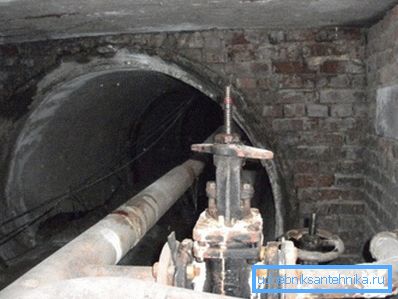

Für die Autobahn gelten dann während der Heizperiode ca. 8 Atmosphären an der Einspeisung und 3 an der Rücklaufleitung als Norm. Durch den hydraulischen Widerstand der Rohre und der an die Autobahn näher gelegenen KWK des Hauses wird das Differential gelöscht, und das Kühlmittel kann mit den Parametern 6 / 3,5 und sogar 5/4 kgf / cm2 abgelegene Gebiete erreichen.

Zum Schluss noch die Hauptfrage: warum der Druck im Heizungssystem? Wenn das System voll ist, zirkuliert das Kühlmittel auf jeden Fall, oder?

Nicht so.

Ohne Überdruck kann die Wassersäule diese 10 Meter nicht übersteigen. In einem Mehrfamilienhaus über 3 Etagen funktioniert die Heizung einfach nicht.

Darüber hinaus gibt es ein paar Feinheiten.

• Früher oder später muss die Schaltung fallen und gefüllt werden. Ohne Überdruck ist dies problematisch.
• Wir dürfen heißes Wasser nicht vergessen. Es wird vom gleichen Heizungsnetz gespeist. Ohne Druck gelangt kein heißes Wasser in den Mischer.

Warmwasserversorgung

Welcher Druck sollte in der Heizungsanlage sein - wir scheinen es verstanden zu haben.

Und was zeigt das Manometer im Trinkwassersystem?

• Wenn kaltes Wasser durch einen Boiler oder einen Durchlauferhitzer erhitzt wird, ist der Druck des heißen Wassers genau gleich dem Druck in der Kaltwasserleitung minus den Verlusten, um den hydraulischen Widerstand der Rohre zu überwinden.
• Beim Einschalten des Warmwassers von der Rücklaufleitung zum Aufzug vor dem Mischer gelten die gleichen 3-4 Atmosphären wie auf der Rücklaufleitung.
• Beim Anschluss von Trinkwasser aus dem Versorgungsdruck in den Mischerschläuchen können jedoch beeindruckende 6-7 kgf / cm2 erreicht werden.

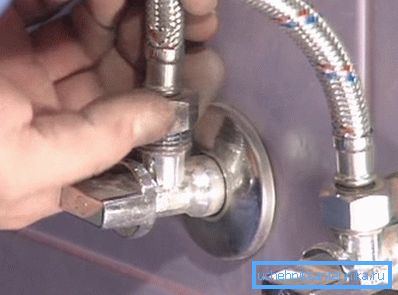

Eine praktische Konsequenz: Wenn Sie eine Küchenarmatur mit Ihren eigenen Händen installieren, ist es besser, nicht faul zu sein und ein paar Ventile vor den Schläuchen zu installieren. Ihr Preis beginnt bei anderthalb Hundert Rubel pro Stück. Diese einfache Anleitung gibt Ihnen die Möglichkeit, das Wasser im Falle eines Schlauchbruchs schnell abzuschalten und nicht während der Reparatur in der gesamten Wohnung zu fehlen.

Fazit

Wir hoffen, dass unser Material für den Leser von Nutzen ist. Weitere Informationen zur Funktionsweise des Heizsystems und zur Rolle, die der Druckabfall bei seiner Arbeit spielt, finden Sie im beigefügten Video. Erfolge!
