Anschlussschema eines festbrennstoffkessels an das

Jedes Gerät, egal zu welcher Kategorie von Komplexität es gehört, erfordert einen ernsthaften Ansatz für die Installation und den anschließenden Betrieb. Andernfalls kann die ununterbrochene Betriebsdauer spürbar reduziert werden. Die Einhaltung bestimmter Regeln ist auch beim Anschluss eines Festbrennstoffkessels trotz der einfachen Konstruktion erforderlich.

Installationsmerkmale

Bei der Installation solcher Geräte sollten Sie die grundlegenden Regeln beachten, die das Gerät so sicher wie möglich betreiben.

Bevor Sie mit der Arbeit beginnen, müssen Sie die erforderlichen Berechnungen durchführen, um die technischen Parameter des Geräts zu bestimmen, und den geeigneten Ort auswählen.

• Das mit Festbrennstoff betriebene Gerät muss sich in einem separaten Raum von mindestens 7 Quadratmetern befinden. m
• Im Kesselraum ist zwingend eine Zwangsbelüftung zu schaffen: 1 kW Geräteleistung sollte 8 Quadratmeter betragen. siehe Rohrleitungen.
• Der Bodenbelag sollte unter Berücksichtigung der Feuerbeständigkeit ausgewählt werden, und ein Metallblech sollte vor dem Kessel platziert werden.

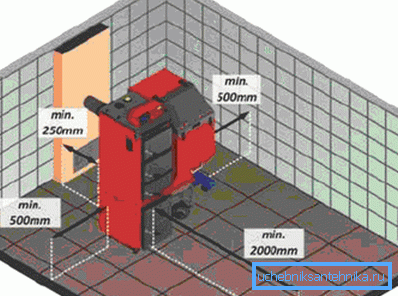

• Das Gerät sollte sich in einiger Entfernung von den Seitenflächen befinden: mindestens 200 cm von der Vorderseite und mehr als 50 cm von den Seitenwänden.

Achtung! Während der Arbeit sollten Metallrohre verwendet werden, um Festbrennstoffkessel an die Rohre anzuschließen. Ihre Länge sollte 15 cm nicht unterschreiten.

Installationsvorgang

Die Installation ist nicht sehr kompliziert und kann daher von Hand ausgeführt werden. Es wird außerdem empfohlen, sich mit den Hauptstufen vertraut zu machen, die bei der Installation des Heizgeräts durchlaufen werden müssen. Bei richtiger Installation wird das Heizsystem viele Jahre dienen.

Vorbereitung der Stiftung

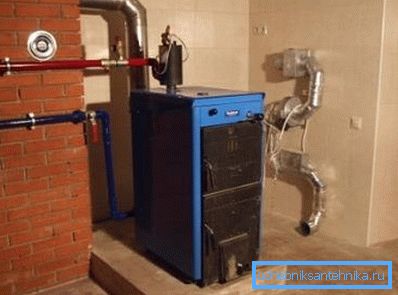

Unabhängig vom verwendeten Verbindungsschema für Festbrennstoffkessel wird die tragende Struktur am Boden im Raum vorbereitet. Normalerweise ragt er um 10 bis 20 cm über den Hauptteil der unteren Ebene, am beliebtesten ist ein verstärkter Estrich aus Beton.

Es wird empfohlen, ein Metallblech auf die Oberfläche des Podests zu legen, um vor thermischen Einflüssen zu schützen. Alternativ können Asbestplatten mit einer Mindeststärke von 5 mm verwendet werden.

Umreifungsgerät

Bei der Organisation eines Systems sollte besonderes Augenmerk auf die Auswahl der effizientesten Betriebsart und der Temperatureinstellung gerichtet werden. Bei korrekter Umreifung kann Geld gespart werden, da die Wärmeenergie in diesem Fall optimal verteilt wird.

Bei der Installation kann eines von mehreren Schemata verwendet werden.

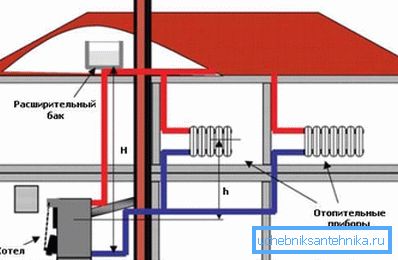

• Die Umreifung im Heizungssystem mit natürlicher Zirkulation ist die einfachste Option., da es kein zusätzliches Zubehör beinhaltet. Alle Einstellungen werden manuell vorgenommen, Kraftstoff wird hinzugefügt, wenn er verbrannt wird. Ein solches Schema setzt das Vorhandensein von Rohren mit großem Durchmesser voraus.
• Das System mit Zwangsumlauf muss notwendigerweise eine spezielle Pumpe zum Pumpen von Fluid enthalten. Das Kühlmittel bewegt sich dabei gleichmäßig in einem geschlossenen Kreislauf. Dank dieser Vorrichtung ist es möglich, die Heizkörper separat einzustellen. Zum Betrieb der Umwälzpumpe des Heizungssystems muss jedoch Strom im Gebäude vorhanden sein.
• Die Kollektorverdrahtung gilt als am schwierigsten, aufgrund der Anwesenheit einer großen Anzahl verschiedener Geräte - Ventile, Entlüfter, Ventile, Hähne und andere Geräte zur Steuerung der erforderlichen Parameter. Der Preis für ein solches Heizungsnetz ist recht hoch.
• Ringleitungen mit Primär- und Sekundärkreisläufen werden in der Regel in Wohngebäuden mit vielen Verbrauchern eingesetzt. Wenn das Gerät die Installation mehrerer Geräte für die Organisation der Zirkulation des Kühlmittels erfordert.

Beachten Sie! Feste Brennstoffeinheiten für die Heizung, die von der elektrischen Energie abhängig sind, müssen mit Notstromkreisen ausgestattet sein, damit die normale Arbeit nach dem Ausschalten des Lichts fortgesetzt wird.

Schornstein erstellen

Die Geräte sind mit einem Rohr zum Abführen von Verbrennungsprodukten ausgestattet, dessen Querschnitt der Größe des im oberen Teil befindlichen Auslasses entsprechen muss. Die am häufigsten verwendeten gebrauchsfertigen Elemente, bestehend aus Metalleinsätzen und Isoliermaterial.

In der idealen Version sollte der Schornstein keine Windungen haben, aber wenn sie noch vorhanden sind, sollten sie so glatt wie möglich gemacht werden. Alle Verbindungen zwischen den Komponenten der Rohrleitung müssen abgedichtet sein, damit der Rauch des Kessels nicht in den beheizten Raum eindringt. Für diese Zwecke kann wärmebeständiges Band oder eine spezielle Zusammensetzung verwendet werden.

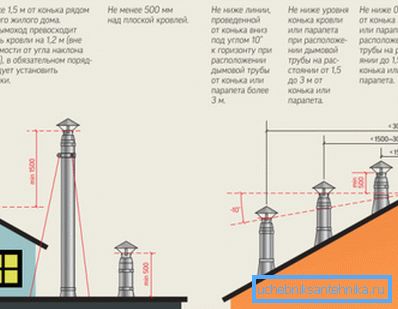

Besondere Aufmerksamkeit sollte der Freigabe des Rohres über dem Dach gewidmet werden, da die Qualität des Schubes davon abhängt.

• Wenn der Abstand vom First zum Kamin nicht mehr als 150 cm beträgt, müssen Sie eine Freigabe oberhalb des höchsten Punktes um 50 cm vornehmen.
• Wenn Sie sich vom Schnittpunkt von Gefällen bis zu 300 cm entfernen, sollte das Rohr so ​​angezeigt werden, dass der obere Teil mit dem First fluchtet.
• Wenn sich der Schornstein in einem angemessenen Abstand befindet, sollte er sich unter einem Dachwinkel von höchstens 10 Grad befinden.

Zum Abschluss

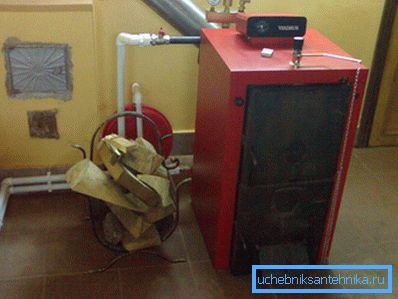

Nach dem Studium der Anleitung werden viele Einzelentwickler verstehen, wie ein Festbrennstoffkessel an das Heizungssystem eines Wohnhauses angeschlossen wird. Die Wahl des endgültigen Systems hängt nicht nur von den Präferenzen der Eigentümer ab, sondern auch von den Betriebsbedingungen, da in einigen Fällen einige Kosten anfallen müssen. Andere wichtige Verbraucherinformationen sind im Video enthalten.
