Einer der wichtigsten Aspekte im Prozess des Heizungsdesigns ist der Installationsprozess, der sich direkt auf die Leistung des Geräts auswirkt. Viele Besitzer von Wohnungen und Landhäusern führen diesen Vorgang jedoch nicht immer korrekt aus, was zu einer ständigen Reparatur führt. In diesem Artikel wird nur der korrekte Anschluss des Heizkörpers an die Heizsysteme berücksichtigt.
Geräteanschlussoptionen
Vielleicht lohnt es sich, mit der Verlegung von Heizungsleitungen zu beginnen, weshalb das Verbindungsmuster des Heizkörpers direkt von der Heizung abhängt.
Es gibt zwei Möglichkeiten, Rohrleitungen zum Heizen zu verlegen:
- Monotube - wobei das Kühlmittel den Heizkörpern durch ein Rohr zugeführt wird, die nacheinander fixiert werden und nach dem Waschen zu der Heizquelle zurückkehren. In der Regel wird bei 20-30% der Streckenlänge das Kühlmittel bereits erheblich abgekühlt.

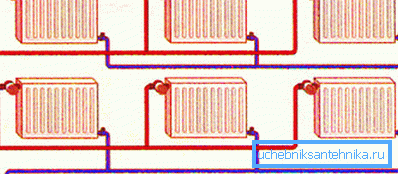

- Twin Tube - Bestehend aus zwei unabhängigen Rohren: Vorlauf und Rücklauf, und in diesem Fall beinhaltet das Kühlmittel eine Parallelschaltung von Heizelementen.
Moderne Batteriekonstruktionen sind meist mit vier möglichen Installationspunkten für die Pipeline ausgestattet (zwei obere und zwei untere). Der Anschluss von Heizkörpern an verschiedene Systeme ist daher auf verschiedene Weise möglich.
Einwegverbindung
Die gebräuchlichste Art, eine Heizungsanlage zu installieren, kann bei Wohnungsgebäuden als einseitige Option bezeichnet werden.

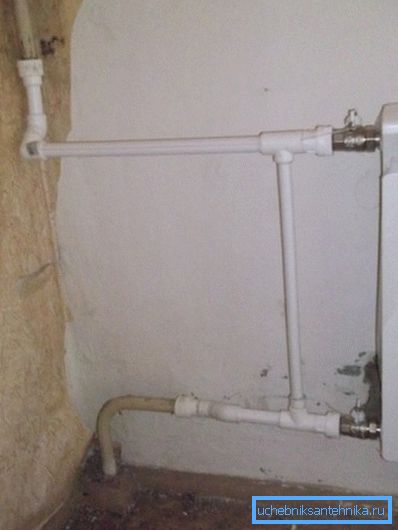

Dieses Schema des Anschlusses eines Heizungsheizkörpers sieht den Anschluss von Rohrleitungen an einer Seite des Geräts vor:
- Das Versorgungsrohr ist normalerweise oben mit der Düse verbunden.
- Rückwärts ist an der unteren Position fixiert.
Beachten Sie! Bei einseitigem Anschluss des Heizkörpers mit einer Änderung der Stellen der Vor- und Rücklaufkreise kann das System bis zu 7% Wärmeübertragung verlieren.
Die einseitige Anordnung der Batterie-Pipeline beinhaltet notwendigerweise einen Jumper, der den „Fluss“ und den „Rückfluss“ vor dem Gerät verbindet. Es ist äußerst unerwünscht, den Jumper mit den eigenen Händen abzubauen, da dies den Betrieb der gesamten Heizungsanlage stören kann.
Der Wärmedurchgangskoeffizient kann auch die ungerechtfertigte Zunahme von Abschnitten der Vorrichtung um mehr als 12 bis 15 Stück verringern, da die Erwärmung des abgelegenen Bereichs schwächer wird.
Diagonale Verbindung
Bei Produkten mit einer Anzahl von Abschnitten von mehr als 15 Teilen ist das diagonale Verbindungsschema von Stahlheizkörpern das Optimum.
Nach diesem Schema:
- Die Versorgungsleitung ist zum einen oben am Gerät montiert.
- Umgekehrt am tiefsten Punkt.
Das von oben nach unten und diagonal verteilte Kühlmittel sorgt für eine gleichmäßige Erwärmung aller Teile des Kühlers. Bei Verstößen gegen das Prinzip des Vor- und Rücklaufs kann die Heizleistung der Heizprodukte um 40-50% sinken.
Hinweis! Für maximale Wirkung wird bei zweirohrigen Heizsystemen eine Diagonalverbindung verwendet.
Anschluss unten

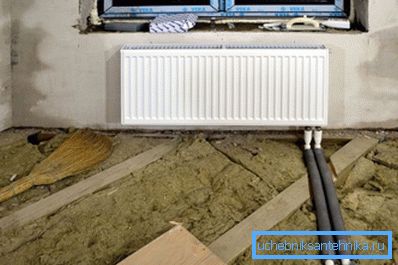

Ein akzeptables Schema für den Anschluss von Heizkörpern in einem Privathaus ist die untere Anordnung von Rohren. Der Prozess besteht darin, Pipelines von verschiedenen Seiten des Geräts an den tiefsten Punkten anzuschließen. Ein möglicher Verlust der Batterieleistung bei einem solchen Verbindungsschema von 12-14% kann durch Einbau von Luftventilen eingestellt werden, durch die Luft aus dem System entfernt wird.
Es wird auch helfen, die Effizienz der Heizung mit niedrigeren Heizkörpern zu erhöhen - die Installation einer Umwälzpumpe.
Tipp! Es wird empfohlen, an den Stellen, an denen die Geräte an Rohrleitungen angeschlossen werden, Absperrventile zu installieren. Dies ermöglicht die Durchführung von Reparaturarbeiten oder die Demontage und den Austausch der ausgefallenen Batterie, ohne das gesamte Heizungssystem herunterzufahren.
Die Nuancen beim Installieren und Anschließen von Heizkörpern
Unabhängig davon, für welches Befestigungsschema Rohre mit Batterien gewählt wurden, gibt es eine Reihe von Regeln für die Installation von Geräten, nach denen Sie ein effektives Heizsystem erstellen können.
In der Installationsanleitung für Heizkörper wird Folgendes empfohlen:
- Batterien sollten direkt unter den Fensteröffnungen oder in der Nähe von Türöffnungen (in Privathäusern) installiert werden, da diese Teile die Hauptquellen für den Wärmeverlust sind.
- Bei der Installation der Batterie müssen die normativen Abstände vom Gerät zu den entsprechenden Strukturen eingehalten werden:
- In einer Höhe von ca. 100-120 mm vom Boden.
- Der Abstand zur Wand beträgt 20-50 mm.
- Unter dem Fensterbrett 100 mm.
Wir empfehlen Ihnen, die Empfehlungen von Experten zu hören, da die Kosten für die Überwachung von Installation und Anschluss die Effizienz und die Kosten für die Heizung Ihres Hauses reduzieren.
Fazit
Wir hoffen, dass die obigen Informationen Ihnen helfen, die Heizungsgeräte richtig und problemlos zu verstehen und zu installieren. Wenn alles richtig gemacht wird, können Sie schließlich jahrelang kein Geld ausgeben und nicht über die anstehenden Reparaturen, Kosten und Zeit nachdenken, die besser für Ihre Familie und Ihre Erholung ausgeben.
