Anschlussarten der heizkörper: seriell, parallel, diagonal,

Wahrscheinlich sollten Sie sofort darauf achten, dass ein direkter Anschluss eines Heizungskühlers drei Hauptoptionen beinhaltet: Seite, Boden und Diagonale. Einige Nuancen sind jedoch möglich. Darüber hinaus gibt es Optionen für Konturen, die ein- oder zweirohrig sein können. Sie hängt auch von der Anzahl der Stockwerke im Gebäude ab und kann auch vom Gesichtspunkt des Designs aus betrachtet werden. Wir werden jedoch im untenstehenden Material mehr darüber sprechen und Ihnen in diesem Artikel auch das Thema des Videos zeigen.

Möglichkeiten, sich anders anzuschließen

Konturenvielfalt

Hinweis Der Heizungssystemkreislauf kann entweder einrohrig oder zweirohrig sein. Davon hängt die Effizienz der Wärmeübertragung von Geräten sowie die Methoden für deren Anschluss ab.

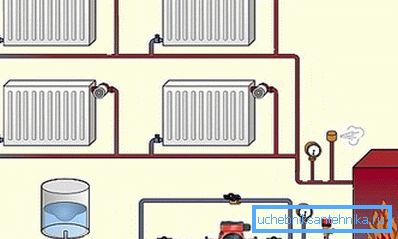

1. Ein Einrohr-Heizsystem impliziert eine Schleife aus einem einzigen Rohr, in das Heizkörper geschlagen werden. Ein Beispiel für diese Installation ist im oberen Bild dargestellt:
2. hier strömt das Kühlmittel, das sich vom Heizkessel auf dem Weg durch Rohre mit kleinerem Durchmesser bewegt, durch die Batterien und wird unter dem Druck der Umwälzpumpe in das gleiche Rohr zurückgeführt;
3. Nach dem Durchlaufen der Heizung verliert das Wasser jedoch an Temperatur. Je mehr Kühler in einem solchen System sind, desto kälter wird das Wasser am Ende sein.
4. In autonomen Systemen wird nicht empfohlen, mehr als 3 bis 4 Heizkörper an einer Rohrleitung anzubringen, um in jedem von ihnen ungefähr die gleiche Temperatur halten zu können.

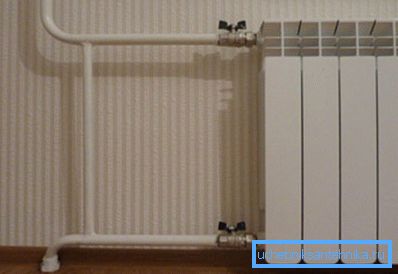

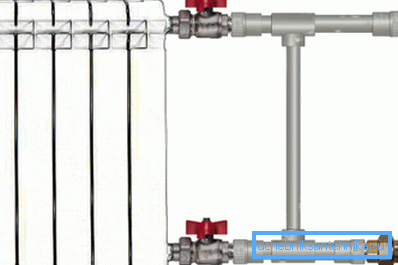

1. In einem Ein-Rohr-System, insbesondere in mehrstöckigen Gebäuden, ist es bequemer, Geräte von der Seite anzuschließen, aber wie wird ein Heizungsheizkörper mit einem seitlichen Anschluss angeschlossen, um die Temperatur in nachfolgenden Batterien so weit wie möglich zu erhalten? Zu diesem Zweck trennt ein Jumper, der als "Bypass" bezeichnet wird, zwischen den Vorlauf- und Rücklaufleitungen und erfüllt zwei Zwecke:
2. Zunächst fließt etwas Wasser durch das Rohr, ohne in die Batterie zu gelangen, daher wird es nicht gekühlt;
3. Zweitens können Sie dank des Bypasses demontieren, ohne das Kühlmittel abzulassen, auch wenn der Stromkreis ohne Bypass direkt durch den Kühler verläuft;

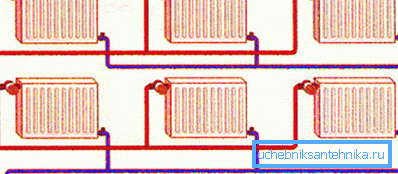

1. Der Zwei-Rohr-Kreislauf kann als bequemer bezeichnet werden - hier dringt das Kühlmittel aus der Vorlaufleitung in den Kühler ein, das abgekühlte Wasser wird in die Rücklaufleitung abgeführt und zum Heizkessel in den Kessel zurückgeführt:
2. Die Kosten für den Betrieb einer solchen Anlage sind jedoch etwas höher, da Sie mehr Wasser erwärmen müssen. Daher müssen Sie mehr Energie aufwenden, um zu bezahlen.
3. Eine solche Schaltung verursacht jedoch nie Probleme, und Sie können eine große Anzahl von Heizkörpern darin einbetten, da es möglich ist, eine einheitliche Temperatur aufrechtzuerhalten.

1. Für ein Zweirohrsystem sieht die Anweisung außerdem die gemeinsame Verbindung eines Kühlerkreislaufs mit einem warmen Boden vor. Dies sind jedoch zwei verschiedene Geräte, die die Zirkulation von Kühlmittel bei unterschiedlichen Temperaturen erfordern.
2. Trotz dieser scheinbaren Meinungsverschiedenheit findet eine solche Verbindung statt: Ein Dreiwegeventil, das an einem diskreten System arbeitet, ist am Eingang des Fußbodenheizungsrohrs installiert. Wenn sich der Kreislauf auf den gewünschten Zustand erwärmt, wird das Ventil aktiviert und das heiße Wasser aus dem Zulauf wird auf "zurück" zurückgesetzt.

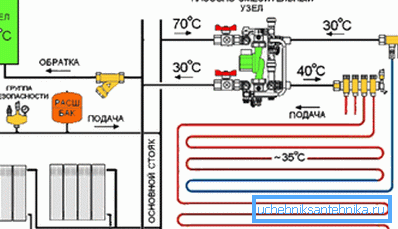

3. Das Prinzip einer solchen Verbindung ist in der schematischen Abbildung über diesem Absatz gut dargestellt.

Sequentiell und parallel

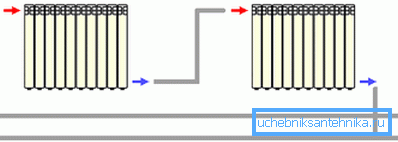

Außerdem kann die Verbindung seriell und parallel sein, so dass die serielle Verbindung der Heizkörper im oberen Bild dargestellt ist.

Diese Situation tritt auch auf, wenn der Bypass blockiert ist und Wasser von einem Kühler unmittelbar in den anderen übergeht, wobei der Vor- und Rücklauf umgangen wird. Es ist jedoch keinesfalls notwendig, dass die Zirkulation diagonal über das Gerät verläuft - es kann sich also um eine untere Verbindung ("Leningrad") oder um eine einseitige Verbindung handeln, der Punkt ist, dass die Wärmeträgerflüssigkeit sofort von der Batterie zur Batterie fließt.

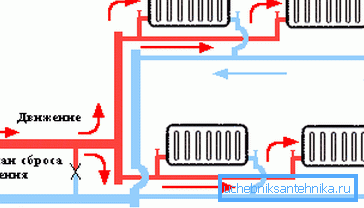

Wenn die Heizstrahler parallel angeschlossen werden, sind sie unabhängig voneinander. Daher ist die Wassertemperatur in ihnen sowohl im ersten als auch im letzten Gerät gleich.

Dies ist jedoch nur in einem Zwei-Rohr-System möglich, bei dem die Menge der Batterien den Kühlmittelfluss nicht beeinflusst. Das Diagramm einer solchen Verbindung sehen Sie oben, und es kann seitlich, unten oder diagonal sein.

Diagonale, Seite und Boden

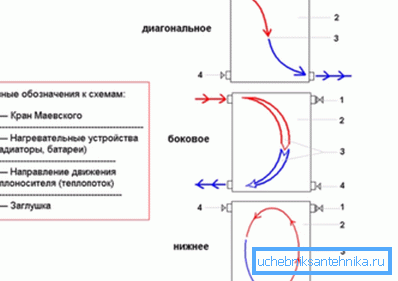

Die diagonale Verbindung von Heizkörpern wird als optimal angesehen, da das Kühlmittel mit der größten Gleichmäßigkeit darin zirkuliert. Wenn Sie die Nennleistung in den Begleitdokumenten sehen, geht der Hersteller von dieser Verbindungsart aus, wenn der gesamte Bereich des Geräts gleichermaßen genutzt wird.

Es wird angenommen, dass hier der Verlust der maximalen Leistung nicht vorhanden ist, und er wird zu 100% ausgegeben. Es gibt eine weitere Zusatzoption, wenn Sie die gesamte Kapazität optimal nutzen können, diese jedoch etwas geringer ist.

Das Heizgerät arbeitet etwas schlechter (nur bei 95% der Nennleistung), wenn es von der Seite (einseitig oder beidseitig) angeschlossen wird - hier ist der Heizbereich auf der Versorgungsseite intensiver.

Bei einer niedrigeren Verbindung, die auch als "Leningrad" bezeichnet wird, beträgt der Nennwirkungsgrad jedoch nur 90%, da die Zirkulation durch hohen Druck behindert wird und die Heizfläche hier natürlich am ungleichmäßigsten ist.

Hinweis Bevor Sie mit der Berechnung der Leistung für die Heizungen in Ihrer Wohnung oder Ihrem Privathaus beginnen, sollten Sie abschließend die Methode für den Anschluss der Heizkörper festlegen. Nur in diesem Fall können Sie die Anzahl der Abschnitte am korrektesten berechnen.

Verlängerungskanal als Wärmeverteilungsoptimierer

Es ist nicht immer möglich, Batterien in einem autonomen oder zentralisierten Heizsystem diagonal anzuschließen, um eine maximale (100%) Wärmeleistung zu gewährleisten. Dafür gibt es verschiedene Gründe - es gibt sowohl technische Möglichkeiten und Merkmale des Innenraums als auch den menschlichen Faktor - haben Sie das Augenlicht verloren oder nicht wusste

Wenn es nicht viele Abschnitte gibt, auf jeden Fall nicht mehr als 8 bis 10 Stück oder noch weniger, dann sind Temperaturabfälle in der Gesamtfläche des Heizkörpers nicht wahrnehmbar, und wenn sie auffallen, dann nicht viel. Wenn jedoch die Anzahl der Abschnitte erhöht wird und ein solches Bedürfnis häufig auftritt, können die Temperaturabfälle an verschiedenen Enden desselben Geräts 10 ° C und sogar mehr erreichen.

Natürlich können Sie die Verbindung wieder herstellen, das heißt, das Gerät diagonal anschließen, und in diesem Fall wird das Kühlmittel gleichmäßig über die gesamte Fläche verteilt. Dies ist jedoch aufgrund der gleichen technischen Bedingungen oder Innenausstattung nicht immer möglich.

In solchen Situationen gibt es eine Art Allheilmittel - es handelt sich um eine Kanalverlängerung, die aus irgendeinem Grund in unseren Geschäften, die Sanitärkeramik verkaufen, sehr schwer zu finden ist, jedoch auch unabhängig davon.

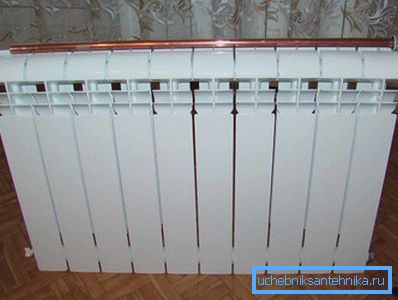

Dazu benötigen Sie ein Kupferrohr mit einem Außendurchmesser von 18 mm und einer Wandstärke von mindestens 1 mm sowie eine Kupferkupplung zum Löten (Adapter an der Armatur) mit einem Außendurchmesser von 19,5 mm.

Die Länge des Rohrs wird unter Berücksichtigung der Anzahl der Abschnitte berechnet. Das Ende sollte die Verbindung des letzten und des vorletzten Abschnitts erreichen. In einigen Fällen wird das Verlängerungskabel bis zur Mitte des Kühlers geführt. Sie können das Rohr jedoch jederzeit abschneiden. Wir werden den Lötprozess nicht im Detail beschreiben, sagen wir einfach, dass das Flussmittel nicht in das Rohr gelangen sollte, d. H., Es sollte nicht viel davon sein, da sich ein gefrorener Tropfen bilden kann und das Wasser während des Umlaufs Geräusche machen kann.

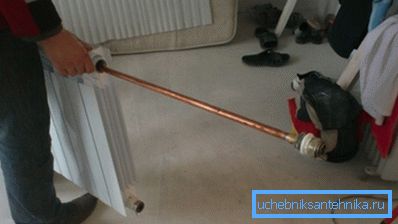

Die Kanalverlängerung ist im oberen Teil des Kühlers installiert, es ist jedoch besser, sie zusammen mit einem Thermokopf zu verwenden, mit dem Sie die gewünschte Temperatur einstellen können. Die Verteilung des Kühlmittels im Bereich der Batterie wird nun jedoch gleichförmig sein.

Fazit

Sie können Radiatoren auch mit Ihren eigenen Händen anschließen, wenn Sie natürlich über die notwendigen Werkzeuge verfügen. Wenn Sie jedoch ein Anfänger in diesem Geschäft sind, vergessen Sie nicht, dass dies durchaus verantwortlich ist - das Durchsickern des Systems während der Heizperiode ist nicht nur ein unangenehmes Phänomen, sondern man kann sagen, dass es ungewöhnlich ist. Wenn Sie sich nicht auf Ihre Stärke verlassen, ist es besser, einen Spezialisten einzuladen.
