Anschluss von aluminiumheizkörpern: projekt, vorarbeiten und

In letzter Zeit haben sich Aluminiumheizkörper unter Eigenheimbesitzern verbreitet. Ihre Installation ist einfacher als die Installation von Gussradiatoren, weist aber auch einige Nuancen auf. Im Folgenden wird ausführlich beschrieben, wie ein Aluminiumheizkörper in einem Privathaus ordnungsgemäß angeschlossen wird.

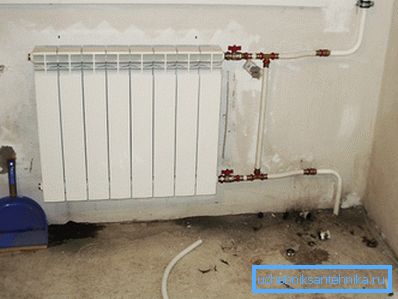

Kühler aus Aluminium

Allgemeine Informationen

Zunächst sollte gesagt werden, dass Aluminiumbatterien viele Vorteile gegenüber Gusseisen haben:

  • Wärmeübertragung ist viel mehr.
  • Weniger Gewicht haben
  • Besitzen Sie ein attraktiveres Aussehen.

Es ist jedoch zu beachten, dass diese Geräte nicht für den hohen Druck ausgelegt sind, der in Zentralheizungssystemen verfügbar ist. Daher ist der Anwendungsbereich auf autonome Systeme beschränkt.

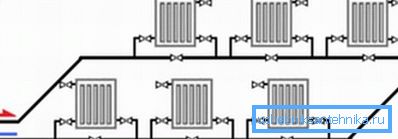

Einzelrohrverbindung

Verbindung

Projekt

Wenn die Anordnung des Heizungssystems von Grund auf neu ist, beginnt das Anschließen der Batterien mit der Ausführung des Schaltplans.

Zu diesem Zeitpunkt müssen Sie sich für folgende Punkte entscheiden:

  • Die Anzahl der verwendeten Heizkörper;
  • Lage der Heizgeräte;
  • Art des Verbindungsschemas.

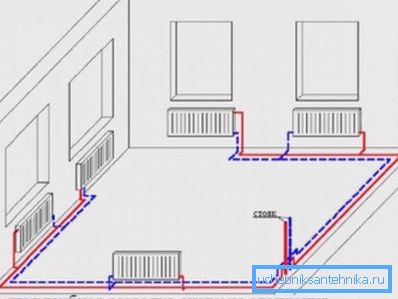

Doppelschlauchverbindung

Es sei darauf hingewiesen, dass das Anschlussschema von Aluminiumheizkörpern, wie in der Tat bei allen anderen Batterien, drei Typen gibt:

Art der Schaltung Besonderheiten
Einzelrohr Alle Heizgeräte sind in Reihe geschaltet, wodurch das Kühlmittel alle vorherigen erwärmt, bevor es den letzten Kühler im Kreislauf erreicht. Dementsprechend ist die Erwärmung ungleichmäßig.

Dieses Schema eignet sich für kleine Häuser, in denen eine kleine Anzahl von Heizkörpern im System verwendet wird. In diesem Fall ist es einfacher, es selbst zu installieren, und spart außerdem Material.

Twin Tube In diesem Fall sind die Batterien auch in Reihe geschaltet, jedoch fließen das heiße Kühlmittel und der "Rücklauf" durch verschiedene Rohrleitungen. Dadurch werden Heizgeräte gleichmäßiger beheizt, was den Einsatz in mittelgroßen Häusern ermöglicht.
Sammler Dieses Schema ist das effizienteste, da alle Batterien parallel durch den Kollektor verbunden sind. In diesem Fall steigen jedoch die Kosten stark an, da mindestens zwei Kollektoren sowie eine wesentlich größere Anzahl von Rohren angeschafft werden müssen, deren Preis normalerweise recht hoch ist.
Kollektorschaltung

Bei der Entscheidung für den Anschluss eines Aluminiumheizkörpers sollten Sie die Größe des Gehäuses, die Anzahl der Räume, die Fläche usw. berücksichtigen. Wenn Sie sich für den Typ des Systems entschieden haben, müssen Sie alle Elemente des Heizungssystems auf Papier anzeigen. Es ist ratsam, hierfür einen Hausplan zu verwenden.

Nachdem Sie ein solches Projekt erstellt haben, können Sie die Anzahl der benötigten Materialien zählen, darunter Rohre, Formstücke und Ventile. An dieser Stelle können Sie alle Kosten berechnen, die mit der Anordnung der Heizung verbunden sind.

Ein Beispiel für das Markieren der Wand unter der Batterie

Vorarbeit

Bevor Sie Aluminiumheizkörper anschließen, müssen Sie einige vorbereitende Arbeiten durchführen:

  • Zunächst die Markierung der Wände in den Bereichen, in denen die Batterien montiert werden sollen.
  • Als nächstes ist die Installation des Wärmerohrs. Es sei darauf hingewiesen, dass es wünschenswert ist, den Standort bereits vor dem Kauf von Batterien zu bestimmen.
  • Wenn Sie beispielsweise die Rohre im Boden verstecken möchten, ist in diesem Fall die beste Option ein Aluminiumheizkörper mit untenliegendem Anschluss. Wenn die Rohrleitung durch die Wand verläuft, können Sie Geräte mit seitlichem Anschluss kaufen. Die Pipeline wird gemäß dem Diagramm an die Standorte der Kühler geliefert. Die Installation hängt von der Art der Rohre ab. Sie können durch Klemmverschraubungen, Schraubverbindungen oder Schweißen verbunden werden.
  • Dann müssen Sie die Instrumente selbst von der Verpackung lösen, die Mayevsky-Krane und andere Elemente installieren. Detaillierte Informationen zu ihrer Herstellung enthalten das Schema, das im Kit enthalten ist.

Beachten Sie! Die Schutzfolie aus Polyethylen sollte erst nach der Installation der Geräte und deren Verbindung zum Heizleiter entfernt werden.

Danach können Sie direkt mit der Installation und dem Anschluss von Heizkörpern fortfahren.

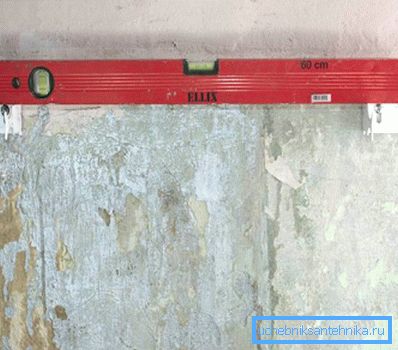

Halterungsposition prüfen

Installation und Anschluss

Bei der Installation von Heizkörpern ist es wichtig, sie richtig zu positionieren.

Laut SNiP müssen folgende Voraussetzungen erfüllt sein:

  • Der Abstand zum Boden des Geräts sollte 10-15 cm betragen.
  • Der Abstand zur Wand beträgt nicht weniger als 2 cm und nicht mehr als 5 cm.
  • Der Abstand zum Fensterbrett beträgt mindestens 10 cm.

Installationsanweisungen für Aluminiumheizkörper sind wie folgt:

  • Zuerst müssen Sie an der Wand die Position der Befestigungslöcher der Halterungen markieren. Ihr Standort ist notwendig, um die Gebäudeebene zu überprüfen.
  • An den vorgesehenen Stellen müssen Sie die Löcher mit einem Bohrer oder einem Locher bohren.
  • Dann müssen Dübel in die Löcher gehämmert, Halterungen montiert und mit Dübelnägeln fixiert werden.
  • Die Position der Konsolen muss noch einmal von der Konstruktionsebene überprüft werden, und erst danach kann der Kühlkörper selbst daran eingehängt werden.
Auf dem Foto - die Installation des Thermostats
  • Als nächstes werden am Einlass und am Auslass der Batterie Adapter installiert, zu denen die Rohre gebracht werden. In einigen Fällen wird ein Steuerventil in den Einlass geschraubt. Alle Gewindeanschlüsse müssen luftdicht sein, dazu müssen sie mit einem Fum-Tape oder Leinenfaden und hitzebeständigem Dichtmittel abgedichtet werden. In der Regel werden vor und nach dem Austritt Kugelhähne eingebaut sowie ein Bypass durchgeführt. Mit dieser Verbindungsmethode können Sie den Kühlmittelfluss in die Batterie blockieren, ohne das Heizungssystem zu trennen, was aus verschiedenen Gründen erforderlich sein kann.
  • Nachdem alle Verbindungen hergestellt wurden, muss das System mit Kühlmittel gefüllt werden. Darüber hinaus müssen die Kräne problemlos geöffnet werden, damit sich im Inneren der Geräte kein Wasserschlag befindet.
  • Dann müssen Sie die Heizung einschalten und sicherstellen, dass an den Stellen der Gewindeanschlüsse kein Leck vorhanden ist.

Tipp! Um die Effizienz der Heizkörper zu erhöhen, sollte vor dem Anbringen an der Wand Penofol befestigt werden, der die Wärme in den Raum reflektiert.

Hier vielleicht alle grundlegenden Informationen zum Anschluss von Aluminiumheizkörpern in einem Privathaus. Zu beachten ist lediglich, dass es nicht immer möglich ist, die Geräte an den Wänden zu befestigen, wenn diese beispielsweise aus Schaumbeton oder sogar aus Trockenbau bestehen. In diesem Fall werden die Batterien mit speziellen Gestellen auf dem Boden installiert.

Fazit

Der Anschluss von Aluminiumheizkörpern unterscheidet sich nicht wesentlich von der Installation eines anderen Batterietyps. Das Wichtigste bei diesem Vorgang ist es, den Verdrahtungsplan korrekt zu erstellen und die Dichtheit aller Verbindungen zu gewährleisten. Die Bewältigung dieser Aufgabe liegt in der Macht jedes Heimwerkers, der mit der Reparatur von Heizungsanlagen oder Sanitäranlagen konfrontiert ist.

Weitere Informationen zum stimmhaften Thema finden Sie in dem Video in diesem Artikel.
