Aluminiumheizkörpervolumen: spezifikationen und

Für das autonome Heizen bietet der Baumarkt derzeit eine große Anzahl verschiedener Heizgeräte, einschließlich Aluminium, und deren Leistung hängt davon ab, wie viel Wasser sich im Aluminiumheizkörper befindet, dh auf der Kapazität.

Natürlich ist dies nicht der einzige Faktor, der die Wärmeübertragung beeinflusst - die Konfiguration der Heizung ist hier ebenfalls enthalten, aber im Moment sprechen wir von Sektionsbatterien, deren Größe (Anzahl der Abschnitte) beliebig geändert werden kann. Ausführlicher über diese Heizungen werden wir weiter unten im Text sprechen, und außerdem möchten wir Ihnen noch eine thematische Demonstration des Videos in diesem Artikel anbieten.

Heizelemente aus Aluminium

Technische Eigenschaften

Beachten Sie! Wenn Sie Qualitätsprodukte kaufen möchten, achten Sie beim Kauf auf das Gewicht. Die Anweisung weist also darauf hin, dass die Masse eines Abschnitts nicht weniger als ein Kilogramm betragen darf und der Zusammenbau einer Zehnfach-Batterie mit Nippeln nicht weniger als 11 kg betragen darf!

Das Volumen eines Abschnitts eines Aluminiumheizkörpers hängt weitgehend von der Herstellungsmethode ab, und es gibt nur zwei dieser Methoden - es handelt sich um Spritzguss und Extrusion.

• Fachleute halten die Produktion nach dem Einspritzverfahren für technologisch fortgeschrittener - sie ermöglicht es, ein vollständig geschweißtes Abschnittsgebäude zu erhalten. Natürlich gibt es eine Naht, die jedoch durch Widerstandsschweißen ausgeführt wird. Der Preis solcher Produkte ist natürlich etwas höher.

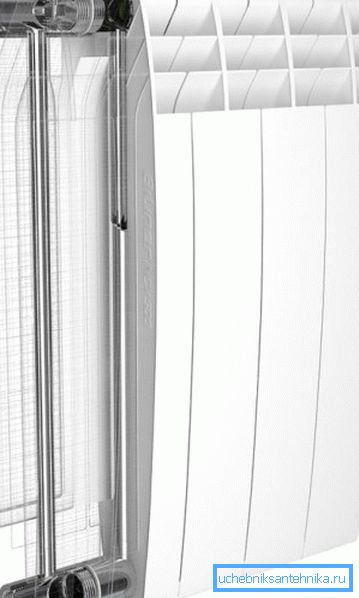

• Das Press- oder Extrusionsverfahren ist jedoch ein Prozess, bei dem mehrere Elemente aus einer Legierung mit einem sehr hohen Al-Gehalt (98%) extrudiert werden.. Sie werden mechanisch verbunden und es wird hochwertiger Klebstoff verwendet. Die durch Extrusion erhaltenen Produkte haben eine hohe Korrosionsbeständigkeit und ihr Hauptnachteil (Schwachpunkt) kann als mechanische Verbindungsmethode bezeichnet werden.

• Nicht nur das Wasservolumen im Heizkörper aus Aluminium, sondern auch die Form der Rippen und des Profils bestimmen die Leistungseigenschaften.. Die Verrippung ermöglicht den größtmöglichen Kontakt mit der Raumluft, was zu einer schnellen Erwärmung beiträgt, und die Abschnitte ermöglichen es Ihnen, das Gerät je nach Volumen des beheizten Raums nach Bedarf zu reduzieren und zu vergrößern.

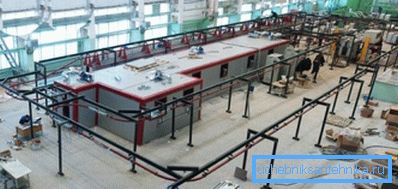

• Außerdem ist der Korrosionsschutz in zwei Schichten lackiert.. Malerarbeiten werden in der Regel in speziellen Fertigungsstraßen ausgeführt, die nur von wenigen Personen bedient werden (siehe Foto oben). Derartige Prozesse werden in zwei Schritten durchgeführt: Zunächst wird die erste Schicht durch Anaphorese aufgebracht, die Korrosionsschutz und Farbstabilität für die nächste Beschichtung bietet. Die zweite Schicht ist bereits auf den Pulverlack gespritzt, den wir am fertigen Produkt sehen.

Tabelle: Abmessungen, Masse, Wärmeübertragung und Volumen des Aluminiumheizkörperteils

Leistungsberechnungen durchführen

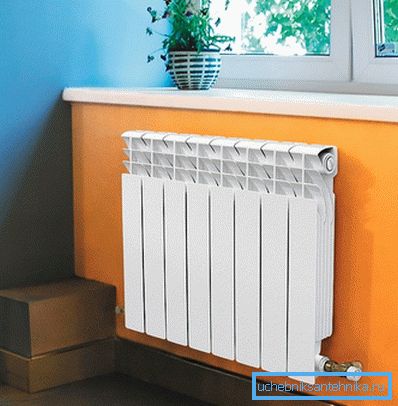

Hinweis Damit alle Berechnungen der Realität entsprechen, ist es wichtig, an welcher Stelle der Kühler installiert werden soll. In der Regel tun sie es also unter dem Fenster - die warme Luft des aufsteigenden Ofens erzeugt eine Art Bildschirm, der den Raum vor kalten Strömungen schützt, die sich aus dem Glas bewegen.

Die Berechnung des Wasservolumens in einem Aluminiumheizkörper stellt daher, wie Sie wissen, kein Problem dar. Dazu genügt es, das Volumen eines Abschnitts und deren Anzahl zu kennen und diese Werte zusammenzurechnen (siehe Tabelle).

Auf die gleiche Weise können Sie die Batteriekapazität ermitteln, wenn Sie den Nennwert eines Abschnitts und deren Anzahl kennen, aber sehen Sie, wie dieser Indikator für einen Raum mit einer bestimmten Größe berechnet wird.

Wenn die Höhe der Decken 2,7 m nicht überschreitet, können Berechnungen durch Quadratur durchgeführt werden, und wir nehmen beispielsweise einen Raum mit einer Fläche (S) von 4,55,5 m, dann ist S = 4,5 * 5,5 = 24,75 m2 und wird verwendet GLOBAL KLASS-Heizkörper mit 232 Watt Leistung.

Um die Anzahl der Abschnitte zu berechnen, benötigen wir die Formel S * 100 / P, wobei 100 die erforderliche Wattzahl pro Quadratmeter und P die Leistung eines Abschnitts ist. Also, K Anzahl der Abschnitte = S * 100 / P = 24,75 * 100/232 = 10,66 oder 11 Abschnitte (das Wasservolumen in einem Abschnitt des Aluminiumkühlers beträgt hier 0,54 Liter, dh 0, 54 * 11 = 54,54 Liter) .

Nehmen wir nun die Parameter desselben Heizgeräts und des gleichen Bereichs, aber die Deckenhöhe beträgt 3 m. Dann müssen wir pro m3 Berechnungen durchführen, bei denen eine Wärmeübertragung von 41 W erforderlich ist.

Das Volumen des Raums (V), das wir erhalten, beträgt 4,5 * 5,5 * 3 = 74,25 m3, also teilen wir es durch die Kapazität eines Abschnitts. Wir haben K Anzahl der Abschnitte = V * 41 / P = 74,25 * 41/232 = 13,1 oder 14 Abschnitte, so dass es einen Bestand gibt.

Fazit

Wie Sie sehen, können Sie mit Ihren eigenen Händen nicht nur installieren, sondern auch die erforderliche Anzahl von Abschnitten für die Auswahl der erforderlichen Heizkörperleistung berechnen und bestimmen, wie viel Wasser Sie erwärmen müssen.

Solche Berechnungen sind für die Reparatur oder den Bau äußerst wichtig, da wir dank ihnen nicht nur maximalen Komfort im Raum erreichen, sondern auch unsere zukünftigen Ausgaben bestimmen, das heißt, wir bilden teilweise das Familienbudget.
