Aluminiumheizkörperabschnitt: technische merkmale einer
Heizkonvektoren aus NE-Metallen werden immer beliebter. Wir wollen das Hauptstrukturelement eines solchen Kühlers betrachten - einen Abschnitt, und herausfinden, wie viel Watt in einem Abschnitt eines Aluminiumheizkörpers vorhanden sind, welche Abmessungen und sonstigen Merkmale er hat. Außerdem erfahren Sie, wie Sie die Anzahl der für die Beheizung eines bestimmten Raums erforderlichen Abschnitte des Aluminiumheizkörpers berechnen.
Technische Merkmale eines Sektionsheizkörpers
Aufbau
Sektionsbatterien haben fast das gleiche Design. Sie sind ein System aus zwei horizontalen Reservoirs, die durch vertikale Kanäle verbunden sind. An den vertikalen Röhren außen befinden sich Lamellen, die Kanäle für die Bewegung von Konvektionsströmen bilden und die thermische Wechselwirkung vergrößern.
Der Abstand zwischen den Platten wird so gewählt, dass die Konvektionsströme nicht laminar, sondern turbulent sind. Dies erhöht die Intensität der Luftwechselwirkung mit der Oberfläche des Gehäuses.

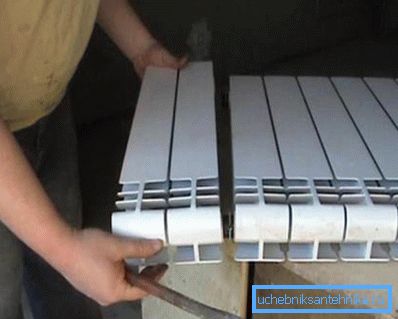

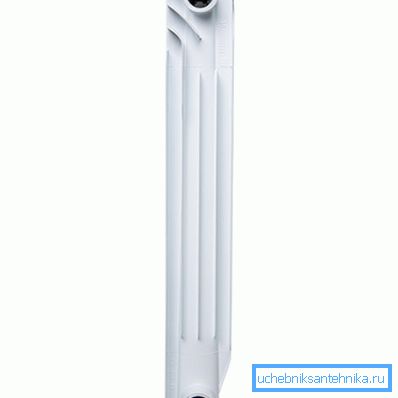

Das Design ist in gleiche Teile aufgeteilt. Ein solcher Teil umfasst einen vertikalen Kanal und zwei Kollektorelemente, eines von oben, das andere von unten. Das Kollektorelement mit dem vertikalen Kanal bildet eine T-förmige Verbindung, von der zwei offene Löcher mit anderen ähnlichen Kollektorlöchern kombiniert werden können.

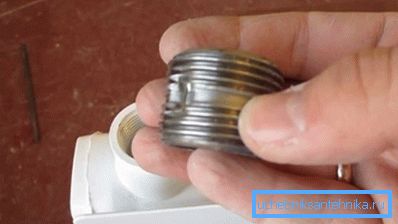

Die Teile werden mit einem speziellen Nippel mit einer Dichtung verbunden.
Wenn das Teil mit einer Kante installiert ist, wird das Loch mit einem Stopfen verschlossen oder zum Anschließen des Zufuhr-, Rücklauf- oder Luftventils verwendet.
Betrachten Sie den Betrieb einer Batterie mit einem ähnlichen Design:
- Die Teile werden zu einer einzigen Batterie zusammengebaut, ein Kühlmittelzufuhrrohr ist mit einem der Löcher verbunden, ein Abfallflüssigkeitsauslassrohr ist mit einem anderen verbunden, ein Mayevsky-Ventil dient zum Ablassen von überschüssiger Luft in das dritte, das vierte Loch ist mit einem Stopfen verschlossen;
- Das Kühlmittel tritt in den Sammler ein und füllt allmählich das gesamte Gerät. Aluminium hat eine hohe Wärmeleitfähigkeit, etwa viermal höher als Stahl. Daher beginnt sich der Körper schnell aufzuwärmen;
- Die erwärmte Oberfläche des Konvektors beginnt, Wärmeenergie zu emittieren. Der Wärmestrahlungsanteil im Infrarotbereich macht etwa 50 - 60% der gesamten Wärmeübertragung des Geräts aus;
- Die Luft in Kontakt mit der Körperoberfläche beginnt sich aufgrund der direkten Wärmeübertragung zu erwärmen. Unter der Wirkung der Schwerkraft beginnen sich die erhitzten Massen durch die durch die Kanten des Konvektors gebildeten Kanäle nach oben zu bewegen, und von unten werden neue Anteile kalter Luft in die Batterie gesaugt;
- Das Gerät beginnt als Schwerkraftpumpe zu arbeiten. Durch die Kanäle strömende Luftströmungen nehmen einen Wirbelcharakter an, der die Wärmeübertragung der Platten durch Mischen erhöht.
Beachten Sie! Der Hauptvorteil des Schnittdesigns ist die Möglichkeit, die Leistung und Größe des Geräts mit den eigenen Händen zu ändern.
Eigenschaften und Merkmale
Das wichtigste technische Merkmal eines Heizgerätes ist seine Wärmeleistung. Dies ist die Wärmemenge, die das Gerät pro Zeiteinheit an die Umgebung überträgt. Gemessen in kcal / Stunde oder Watt.
Die Leistung hängt von vielen Faktoren ab, von denen die wichtigsten berücksichtigt werden:
- Geräteoberfläche;
- Kühlmitteltemperatur;
- Kanalkapazität (wie viele Liter in einem Abschnitt des Aluminiumkühlers);
- thermischer Druck;
- Material Wärmeleitfähigkeit;
- Gehäusedesign;
- Verbindungsmethode Feed und Return.
Da die maximale Anzahl von Abschnitten im Aluminiumheizkörper nicht installiert ist und verschiedene Geräte unterschiedliche Größen haben, ist es zweckmäßiger, die Parameter eines einzelnen Teils zu berücksichtigen und dann die Eigenschaften der Batterie durch Addieren der Werte jedes ihrer Teile zu bestimmen.
Beachten Sie die technischen Spezifikationen genauer:
Technische Eigenschaften | Parameterwerte |

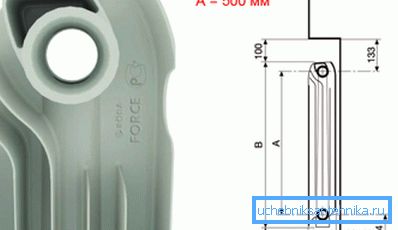

Höhe (Achsabstand) | 250, 300, 350, 400, 450, 500 mm. Die häufigsten Größen sind 350 bis 500 mm. Vertikale Modelle können 1 - 2 Meter hoch sein. |
Tiefe | Für Standardmodelle 80 - 140 mm |
Breite | Für die meisten Produkte 80 mm |
Kapazität | 0,25 bis 0,5 Liter |
Wandstärke | 2 - 3 mm |
Wärmeübertragungsbereich | 0,4 bis 0,6 m & Omega; |
Power | 80 - 220 W, häufiger 140 - 160 W |
Maximaltemperatur des Wärmeträgers | 130 ° C |
Arbeitsdruck | 6 - 24 atm |
Beachten Sie! Für den Anschluss an die zentralen Kühlmittelversorgungssysteme sollten Modelle mit einem maximalen (Press-) Druck von mindestens 45 atm gewählt werden. und einem Arbeitsdruck von mindestens 16 atm.
Bestimmen der Anzahl der Abschnitte
Häufig wird gefragt, wie viel ein Teil eines Konvektors erhitzt wird, wie die Anzahl der Teile berechnet wird, usw. Eine detaillierte und genaue Berechnung des Wärmeverlusts ist sehr schwierig, aber die Anweisung ermöglicht die Verwendung vereinfachter Formeln.
Nach den Normen von SNiP werden für die Heizung eines Quadratmeters eines Raums mit einer Deckenhöhe von 2,4 - 2,8 Metern etwa 100 W Wärmeenergie benötigt. Das heißt, wenn wir die Fläche eines solchen Raums mit 100 multiplizieren, erhalten wir die erforderliche Heizleistung.
Dann können wir in Bezug auf Parameter, Design und Qualität ein geeignetes Gerät finden und dessen Passmerkmale sehen. Es wird die Teilstärke angegeben.
Wir teilen die zuvor gefundene Heizleistung des Raumes in eine Teilkapazität auf, das Ergebnis wird aufgerundet und wir erhalten die Anzahl der für einen bestimmten Raum erforderlichen Abschnitte.
Beachten Sie! Hierbei ist zu beachten, dass die angegebene Leistung oft überschätzt wird, da die Zuführung von Wärmeträgern mit einer Temperatur von 100 ° C angenommen wird, was unter realen Bedingungen unwahrscheinlich ist. Sollte sich daran orientieren, dass die tatsächliche Leistung normalerweise im Bereich von 140 - 160 Watt liegt.
Fazit

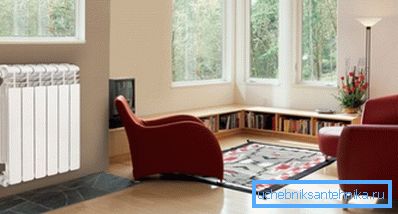

Aluminiumheizbatterien besetzen souverän Positionen im Baumarkt. Diese Einheiten verfügen über eine komfortable Unterteilung, die ihre Auswahl, Montage und Installation vereinfacht. Sehen Sie sich das Video in diesem Artikel an und erfahren Sie mehr zu diesem Thema.
