Alles, was sie über einen elektrischen heizkessel mit pumpe

Zu Kosten ist die elektrische Heizung nur dem Gas unterlegen, gleichzeitig werden in unserem Land sogar kleine Dörfer elektrifiziert, aber die Vergasung ist nicht so gut, was die hohe Beliebtheit von elektrischen Heizkesseln für die Heizung erklärt. Viele Hersteller vereinfachen die Aufgabe für die Verbraucher und statten die Kesseleinheit mit zusätzlicher Ausrüstung aus, einschließlich einer Zirkulationspumpe.

Arten von elektrischen Kesseln

Heizkessel können nach der Methode des Erhitzens von Wasser klassifiziert werden, und die Pumpe für den Heizkessel kann in das Gerät eines beliebigen Typs eingebaut werden.

Ich wähle solche Kesselklassen aus:

• Geräte, in denen Wasser durch Heizelemente erwärmt wird. Solche elektrischen Heizkessel sind ziemlich voluminös und wenn das Wasser hart ist, kann der Heizstab schnell von der Waage bedeckt werden. Sie gelten als die einfachsten im Aufbau;

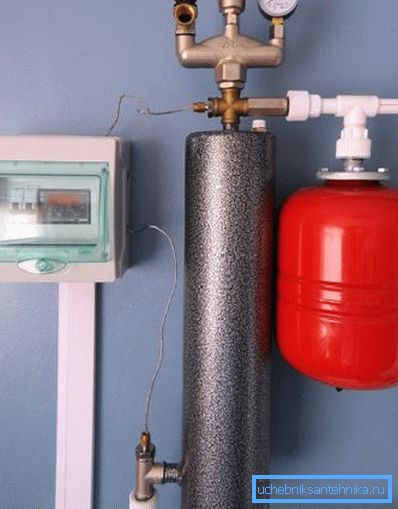

• Induktion - sie nutzen das Phänomen der elektromagnetischen Induktion. Das Heizelement ist eine herkömmliche Induktionsspule - auf dem Stahlkern (der sich im Rohr des Dielektrikums befindet) gewickelten Draht, durch den der elektrische Strom fließt. Wenn der Kessel eingeschaltet ist, bewirkt der Strom, der durch den Wicklungsstrom fließt, das Auftreten eines Stroms im Kern, der zur Erwärmung des Stahlstabes führt.

• Elektrodenkessel - können ausschließlich mit Wasser arbeiten, da die Zusammensetzung des Kühlmittels wichtig ist. Wasser ist im Prinzip ein gewöhnlicher Leiter mit einem ziemlich großen Widerstand. Es werden 2 Leiter abgesenkt, durch die dann Wechselstrom geleitet wird, Wasser wird wie jeder andere Leiter erwärmt. Geräte dieses Typs sind nicht mit Umwälzpumpen ausgestattet.

Für die Umwälzpumpe und den Ausdehnungsbehälter für das Heizungssystem sind folgende Optionen für die Anordnung dieser Elemente möglich:

• Sowohl die Pumpe als auch der Tank befinden sich im Kesselkörper - solche Modelle werden normalerweise bevorzugt, wenn sich der Kessel im Haus befindet und nicht in einem separaten Raum.

• Die Pumpe kann außerhalb des Gehäuses bewegt werden, was die Effizienz des Betriebs nicht beeinträchtigt.

Elektrische Kesselvorrichtung und installierte Zusatzausrüstung

Trotz der Tatsache, dass Modelle von Elektrokesseln mehr als ein Dutzend aufgeführt werden können, bleibt das Design im Allgemeinen unverändert.

Elektrische Heizkessel mit Pumpe bestehen aus solchen Einheiten (die Liste ist für ein typisches Heizelementmodell angegeben):

• der Wärmetauscher ist ein volumetrischer Tank mit Wasser, in den die Heizelemente eingetaucht werden; der Tank muss notwendigerweise werkseitig isoliert sein;

Beachten Sie! Die Einstellung des Heizkesselbetriebs beruht auf der Einbeziehung einer unterschiedlichen Anzahl von Heizelementen. Um die Leistungsfähigkeit der Automatisierung zu reduzieren, schalten Sie einige von ihnen aus.

• Die Hydrogruppe umfasst eine Umwälzpumpe, ein Druckmessgerät, ein Ventil zum Ablassen von Luft aus dem System und ein Sicherheitsventil;
• Ausdehnungsgefäß - erforderlich, um die Änderung des Kühlmittelvolumens während des Erhitzens auszugleichen.

Beachten Sie! Die Umwälzpumpe muss sich in der Rohrleitung befinden, die das gekühlte Kühlmittel zum Kessel zurückführt. Wenn es auf das Abgaberohr gesetzt wird, verringert die hohe Temperatur die Haltbarkeit erheblich.

Mehr zur Auswahl des Kessels und seiner Installation

Die Leistung moderner Elektrokessel variiert in einem weiten Bereich. Zum Verkauf finden Sie sowohl Kompaktmodelle, deren Leistung 6 kW nicht überschreitet, als auch die echten "Monster", deren Leistung etwa 100 kW erreicht. Es ist klar, dass solche Geräte zum Heizen großer Flächen verwendet werden - sie werden nicht im privaten Bereich verwendet.

Auswahl der Kesselleistung

Im Allgemeinen wird die Auswahl der Leistung eines Heizkessels anhand des Wärmeverlustes der Wohnung (oder des Hauses) vorgenommen, wobei auch die klimatischen Merkmale des Bereichs, die Art der Isolierung usw. berücksichtigt werden. Die Berechnung basiert auf der Tatsache, dass in den Räumen der Wärmeverlust durch die Fenster und die Umzäunung erfolgt Entwürfe wurden durch den Wärmestrom der Heizkörper ausgeglichen.

Mit ausreichender Genauigkeit kann die benötigte Leistung des Kessels in ungefährer Abhängigkeit bestimmt werden. In Anbetracht der Tatsache, dass alle modernen Kessel mit Thermostaten ausgestattet sind, ist eine mögliche leichte Überladung nicht kritisch. Ja, und der Preis ändert sich nicht viel, wenn Sie den Heizkessel versichern und ein wenig leistungsstärker machen, als er durch Berechnung erhalten hat.

Die benötigte Leistung wird anhand dieser Abhängigkeit in der Formel W_k = (S • W_ud) / 10 bestimmt.

solche Bezeichnungen werden akzeptiert:

• W_zu = Kesselleistung, kW;
• S - insgesamt beheizte Fläche, m²;
• W_ud - Die spezifische Leistung für warme Regionen kann 1,0 betragen, für den Zentralbereich - 1,1 - 1,15, für den Norden - mindestens 1,2 USD
• 10 - Umrechnungsfaktor.

Wenn Sie die vorgeschlagene Formel verwenden, dann zum Heizen eines Privathauses mit einer Fläche von beispielsweise 160 m², im zentralen Teil der Russischen Föderation befindet sich ein Kessel mit einer Leistung von W_k = (160 • 1.1) / 10 = 17,6 - 18 kW.

Das Ergebnis lag nahe an den von den Herstellern selbst empfohlenen Werten. Also für eine Fläche von 150 m² empfohlener 19-Kilowatt-Kessel, die Berechnung ergab fast denselben Wert.

Das einfachste Beispiel ist gegeben - es eignet sich zur Berechnung der Leistung eines Einkreiskessels. Bei der Auswahl eines Zweikreisgeräts müssen Sie den Energieverbrauch für die Warmwasserbereitung für die Warmwasserversorgung (Warmwasser) berücksichtigen.

Anforderungen an die Verdrahtung

Ein ernstes Hindernis für die Installation eines Heizkessels mit eigenen Händen kann darin bestehen, dass Sie mindestens über ein Minimum an elektrotechnischen Kenntnissen verfügen müssen. Insbesondere müssen Sie verstehen, dass nicht jeder Kessel an ein herkömmliches Stromnetz angeschlossen werden kann.

Beachten Sie! Die beste Option kann als Verlegung einer individuellen Versorgungsleitung für den Kessel betrachtet werden. Wenn dies technisch nicht möglich ist, ist es besser, Geräte mit einer Leistung von mehr als 6-7 kW an ein normales Netzwerk anzuschließen und nicht anzuschließen.

Im Allgemeinen ist die Betriebsspannung des Elektrokessels 220 V nur in Geräten mit relativ geringer Leistung zu finden. Wenn eine Heizungsanlage für ein Privathaus ausgelegt ist, wird höchstwahrscheinlich ein Heizkessel mit einer Leistung von etwa 16 bis 20 kW oder mehr verwendet. Das bedeutet, dass Sie es separat mit Strom versorgen müssen.

Beachten Sie! Kessel mit einer Leistung von mehr als 6 kW sind mit einer mehrstufigen Leistungsregelung ausgestattet. In Übergangszeiten (Herbst-Winter, Winter-Frühling) reduziert dies zeitweise die Stromkosten für die Heizung.

Die Vernachlässigung der Auswahl des Leitungsquerschnitts führt zur Erwärmung des Kabels. Dadurch kann die Isolation schmelzen und die möglichen Folgen einer solchen Entwicklung können nicht genau als positiv erkannt werden.

Anweisungen zur Auswahl des Drahtdurchmessers sind recht einfach. Sie können die ungefähre Abhängigkeit verwenden, nach der ein Strom von 1 A einen Drahtabschnitt mit einer Fläche von 1 mm erfordert².

Zum Beispiel müssen Sie die minimalen Drahtstärken für den Anschluss eines 6-kW-Kessels ermitteln. Der Anschluss erfolgt an ein normales Netzwerk von 220 V. In Anbetracht dieser Abhängigkeit wird die Berechnung mit der Formel S = W_k / (U • I) durchgeführt.

In der Formel wird die folgende Notation verwendet:

• S = Leiterfläche, mm²;
• U, I - Spannung bzw. Strom.

In dem betrachteten Beispiel sollte die Leiterquerschnittsfläche S = 6000 / (8 · 220) = 3,41 & mgr; Mm & le; 2 sein.

Dieser Ansatz wird als ungefähr angesehen. Außerdem wird ein Faktor wie beispielsweise ein Leitermaterial nicht berücksichtigt, was sich auch auf die maximal zulässige Strombelastung auswirkt. Um ein Kabel für einen stärkeren Kessel auszuwählen, ist es ratsam, eine genauere Berechnung durchzuführen.

In diesem Fall werden die Berechnungsanweisungen etwas komplizierter:

• Zuerst müssen Sie die Stromstärke für jede Phase bestimmen. Die Berechnung erfolgt nach der Formel I = W_k / (U_l • v3),

wo u_l - lineare Spannung, 380 V in unserem Fall;

• gemäß GOST 16442-80 wird der Abschnitt einer Vene ausgewählt. In diesem Fall muss berücksichtigt werden, welches Metall verwendet wird - Aluminium oder Kupfer sowie die Art der Kabelverlegung - über oder unter der Erde.

Betrachten Sie eine Beispielberechnung für einen 3-Phasen-Kessel mit einer Leistung von 22 kW. Die Verbindung erfolgt über ein 3-adriges Kabel.

Die Berechnung erfolgt nach der vorgeschlagenen Methode:

• Bestimmen Sie die Stromstärke I = 22000 / (380 • v3) = 33,43 A.
• Gemäß GOST 16442-80 wird ein Abschnitt des Kerns ausgewählt, 2 Optionen sind möglich. Wenn Kupfer verwendet wird, hat es einen Querschnitt von 4 mm² durchaus geeignet, dafür wird die zulässige Strombelastung 37 A betragen, so dass auch ein kleiner Spielraum bestehen bleibt. Bei Aluminiumkernen muss der Querschnitt des Kerns auf 6 mm erhöht werden.² - Die zulässige Strombelastung beträgt in diesem Fall ebenfalls 37 A.

Das letzte, was noch zu tun bleibt, ist, eine Sicherung der entsprechenden Leistung zu erhalten. Sie können einfach die entsprechenden Tabellen verwenden, in denen für jeden Wert der Kesselleistung die Querschnittsfläche des Kerns und die Leistung der automatischen Sicherung angegeben werden. Für unser Beispiel passen Sie die automatische 35A an.

Sicherheitsanforderungen

Elektrische Heizkessel mit Pumpe erfordern in der Phase der Stromversorgung besondere Aufmerksamkeit.

Betrachten Sie folgendes:

• Die Leistung der automatischen Sicherung sollte während des Kesselbetriebs die maximale Stromstärke leicht überschreiten.
• Anschlusserdung ist erforderlich. Erdung 3. oder 5. Wohnkabel;
• Draht N (Nullbetrieb) ist mit dem Schirmklemmenkasten (Nullbus) verbunden.
• Die Erdung (PE-Kabel im Diagramm) wird an den entsprechenden Bus (mit der Bezeichnung "Erde") angeschlossen.

Beachten Sie! Ein häufiger Fehler beim Verbinden ist, dass Menschen N- und PE-Kabel verwechseln. An diesem Punkt müssen Sie also besonders aufpassen.

Elektrischer Kesselbaum

Unter Piping versteht man den gesamten Verbindungsprozess von A bis Z, also nicht nur die Stromversorgung des Kessels, sondern auch den Einbau aller Elemente der Heizungsanlage (Ausdehnungsgefäß, Umwälzpumpe, Filter, Schutzgruppe usw.).

Für zusätzliche Flexibilität bei der Regelung der Heizung können Sie einen Kreislauf mit einem Mischer verwenden. Daher kann der Temperaturmodus nicht nur durch Änderung der Leistung des Kessels, sondern auch durch den Mischer mit Servoantrieb eingestellt werden.

Bei der Installation des Kessels sollten die folgenden Empfehlungen beachtet werden:

• es ist wünschenswert, es so weit wie möglich aus dem Wasserversorgungssystem zu entfernen;
• Der kompakte Kessel kann an der Wand aufgestellt werden, in diesem Fall werden Dübel oder Ankerbolzen verwendet. Bodenmodelle sind auch beliebt, für sie können Sie sich auf einen einfachen dielektrischen Ständer beschränken. Die Basis muss natürlich flach sein;

• Fahren Sie dann direkt mit dem Anschluss an die Heizungsanlage fort. Natürlich ist die Wasserversorgung zum Zeitpunkt der Installation eingestellt. Die Verbindung selbst ist einfach, es werden lösbare Verbindungen verwendet, so dass der Kessel bei Bedarf nicht schwer demontiert werden kann. Pumpen für Heizkessel sind am Rücklauf näher am Kessel installiert.
• dann kommt der elektrische Teil. Bei der Berechnung, die wir in den vorangegangenen Abschnitten verstanden haben, muss nur beachtet werden, dass die Drähte in den Kabelkanälen liegen. Natürlich sind alle Kabel gut isoliert, ein zusätzlicher Schutz ist jedoch nicht überflüssig. Als Kabelkanal können Sie ein flexibles Wellrohr verwenden.

Beachten Sie! Wenn Spannungsstöße nicht ungewöhnlich sind, muss die Verbindung über einen Stabilisator hergestellt werden.

• Danach muss das System nur noch mit Wasser gefüllt und die Dichtheit überprüft werden.

Zusammenfassend

Elektrische Heizkessel mit Pumpen sind eine ausgezeichnete Wahl für die Beheizung von Wohnungen in Gebieten, in denen keine Gasversorgung zentral ist, und es besteht kein Wunsch, Festbrennstoffanaloga zu verwenden. Bereits in der Produktionsphase ergänzt der Hersteller den Kessel mit Elementen wie Ausdehnungsgefäß und Umwälzpumpe, wodurch die Installation des Heizsystems etwas vereinfacht wird.

Das Video zeigt ein Beispiel für den Anschluss eines 6-kW-Elektrokessels.
