Zwangslüftung heimwerker: gerätefunktionen und
Ein hochwertiger Luftaustausch ist die Voraussetzung für einen komfortablen Aufenthalt im Raum. Die Belüftung erfolgt also bereits beim Bau eines Hauses. Was aber, wenn es ineffizient arbeitet, zum Beispiel bei der Konstruktion, wurden Fehler gemacht oder die Luftkanäle versagt?
Allgemeine Informationen
Das Funktionsprinzip der Belüftung des Versorgungstyps ist ziemlich einfach - der Luftstrom in den Raum wird zwangsweise mit Hilfe eines Lüfters durchgeführt. Das Abgas wird in diesem Fall auf natürliche Weise durch Erhöhen des Drucks im Raum durchgeführt.
Trotz dieser Einfachheit kann das Gerät der Zwangsbelüftung recht komplex sein, insbesondere wenn es als Hauptgerät geplant ist. In diesem Fall sollte das System einen effektiven Luftaustausch gewährleisten, der alle Luftmassen in den Räumen eines Hauses oder einer Wohnung beeinflusst.
Wenn das System jedoch korrekt ausgeführt wird, hat es eine Reihe von Vorteilen:
- Liefert einen konstanten Frischluftstrom in den Raum.
- Alle Strukturelemente bestehen aus umweltfreundlichen Materialien.
- Die dem Raum zugeführte Zwangsluft wird gefiltert.
Die Komplexität der Installation und die Kosten für die Ausrüstung hängen von dem Volumen des Raumes ab, der belüftet werden muss.
Tatsache ist, dass Frischluft auf zwei Arten zugeführt werden kann:
- Mit Hilfe von Lufteinlasspunkten in jedem Raum separat.

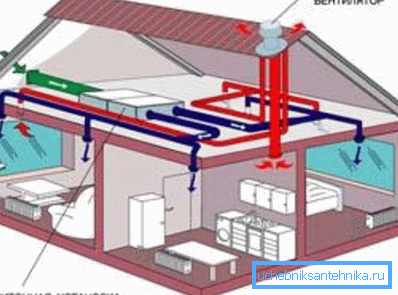

- Mit Hilfe von Luftkanälen in einer einzigen Struktur.
Wenn der Luftaustausch in einem Raum erhöht oder die Effizienz der vorhandenen Lüftung verbessert werden muss, kann ein Punkteschema verwendet werden. Eine solche Belüftung ist einfach zu erledigen.
Wenn das System der Versorgungsarten als Hauptsystem geplant ist, beispielsweise beim Bau eines Hauses, ist die Implementierung viel schwieriger. Die Hauptschwierigkeit eines Heimmeisters ist außerdem die Berechnung der Frischluftbelüftung des Raums und die Entwicklung eines Schaltplans für Luftkanäle. Daher ist es besser, diese Arbeit mit Experten zu beauftragen.
Tipp! Das effektivste System ist die Zwangsbelüftung, bei der nicht nur die Luftströmung, sondern auch die Abluft gezwungen wird. In diesem Fall kann die einströmende Luft mit einem Wärmetauscher erwärmt werden, wodurch Einsparungen beim Heizen des Raums erzielt werden.
Frischluftbelüftungsgerät
Systemelemente

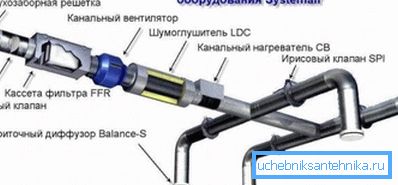

Wenn Sie sich dennoch dafür entschieden haben, das Design der Einlassbelüftung selbst durchzuführen, sollten Sie zuerst verstehen, aus welchen Elementen es besteht. Ein System, das in der Lage ist, einen Luftaustausch in allen Bereichen eines Hauses oder einer Wohnung zu gewährleisten, besteht normalerweise aus den folgenden Knoten:
| Lufteinlassgitter | Verhindern Sie, dass Fremdkörper, kleine Nagetiere usw. in die Lüftungskanäle gelangen. |
| Luftfilter | Diese Elemente können eine andere Konfiguration und einen anderen Querschnitt haben, ihr einziger Zweck besteht jedoch darin, die einströmenden Luftmassen von Staub und anderen Verunreinigungen zu reinigen. |
| Luftventile | Entwickelt, um das Volumen des einströmenden Luftstroms einzustellen und den Kaltluftstrom zu verhindern, wenn das System ausgeschaltet ist. |
| Fans | Sie stellen das Hauptelement des Systems dar, da sie einen gerichteten Luftstrom in das Luftversorgungsnetz liefern. |
| Schallabsorber | Verringerung der aerodynamischen Geräusche, die durch den Luftstrom bei laufendem Lüfter erzeugt werden. |
| Lüftungskanäle und Zubehör aller Art | Sie ermöglichen die Kombination des Systems in einem einzigen Netzwerk und stellen die Luftzufuhr zu allen Räumen eines Hauses oder einer Wohnung sicher. |
| Lufterhitzer | Heizen Sie die einströmende Luft in den Raum nach außen, was im Winter wichtig ist. |
| Drosselklappen | Bietet Druckausgleich an den Kanalübergängen. |
| Luftverteiler | Konzipiert für eine gleichmäßige Luftzufuhr zu den Räumlichkeiten aus den Luftkanälen. |
| Elektronik | Steuert die Hauptbetriebsparameter und passt die Lüftungsmodi automatisch an. |

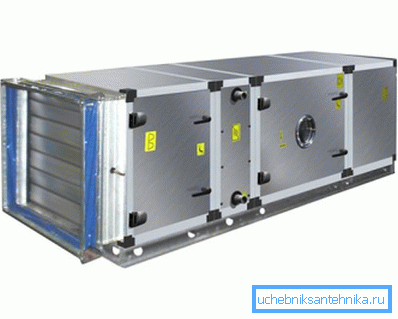

Einlasskammern
Das Belüftungssystem muss nicht aus einzelnen Elementen zusammengebaut werden, da eine spezielle Einströmkammer verwendet werden kann.
Diese Geräte sind die wichtigsten Netzwerkelemente, die in einem Paket vereint sind:
- Fan;
- Lufterhitzer;
- Luftfilter;
- Automatisierungsknoten
Eine solche Einheit muss nur mit Hilfe von Luftkanälen mit dem Einlass und Auslass der Lüftungskanäle verbunden werden. Auf diese Weise ist der einfachste Weg, um den Luftstrom mit den gegebenen Parametern im Raum sicherzustellen.
Zu den Hauptvorteilen dieses Designs zählen folgende Punkte:
- Das Gerät hat eine kompakte Größe.
- Die Installation der Belüftung erfordert nicht viel Zeit und Mühe.
- Viele Betriebsarten des Systems, einschließlich der Anwesenheit von erwärmter Luft.
- Die Steuerung der Grundparameter erfolgt über Sensoren.
Die Nachteile einer solchen Vorrichtung sind nur ein ziemlich hoher Preis.
Merkmale des Entwurfs und der Berechnung des Systems
Wie bereits oben erwähnt, ist die Installation der Einlassbelüftung selbst nicht schwierig, jedoch sollte der Berechnung und dem Design des Systems besondere Aufmerksamkeit gewidmet werden. Darüber hinaus kann das Projekt sowohl für ein im Bau befindliches als auch für ein bereits gebautes Haus durchgeführt werden.
In jedem Fall wird das Schema in Abhängigkeit von den folgenden technischen Merkmalen der Struktur entwickelt:
- Seine Gesamtfläche;
- Termine von jedem Raum;
- Geschätzte Parameter für den erforderlichen Luftaustausch usw.

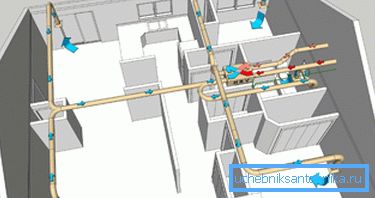

Beachten Sie! Bei der Planung eines neuen Hauses muss das Schema der Frischluftbelüftung in das allgemeine Projekt der Gebäudekommunikation einbezogen werden, wobei die Standorte der Lüftungsgeräte und Luftkanäle festgelegt werden müssen.
Die Berechnung der Belüftung reduziert sich auf die Bestimmung der grundlegenden Parameter des Systems als Ganzes sowie der erforderlichen Merkmale seiner einzelnen Elemente, die für die Leistung des Systems verantwortlich sind.
Diese Parameter umfassen:
- Gesamtsystemleistung;
- Lüfterleistung;
- Zulässiger Geräuschpegel im Netz und Luftstrom;
- Abschnitt der Luftkanäle und des Materials, aus dem sie bestehen;
- Leistung und Art der Heizung.
Alle Berechnungen für die Belüftung müssen gemäß SNiP 2.04.05-91 durchgeführt werden.
Installation der Lüftungsart
In den meisten Fällen besteht die Notwendigkeit einer unabhängigen Installation des Systems in Wohnungen und Häusern, wenn die allgemeine Belüftung für einen wirksamen Luftaustausch nicht ausreicht. Dies geschieht in der Regel nach dem Einbau von Kunststofffenstern.
Der fehlende Luftaustausch lässt sich an folgenden Merkmalen erkennen:
- Regelmäßiges Beschlagen der Fenster tritt auf;
- Innengerüche bleiben bestehen;
- Es gibt Schimmel an den Wänden usw.
Alle diese Anzeichen können natürlich auftreten, wenn das gesamte Lüftungssystem nicht in Ordnung ist. Daher müssen Sie zunächst prüfen, ob in den Luftkanälen ein Schub vorhanden ist. Wenn eine Traktion vorliegt, kann das Problem durch die Installation zusätzlicher Ausrüstung gelöst werden.

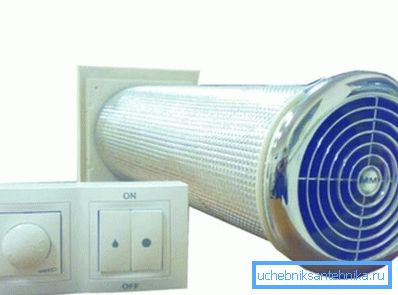

Installation des Versorgungslüfters

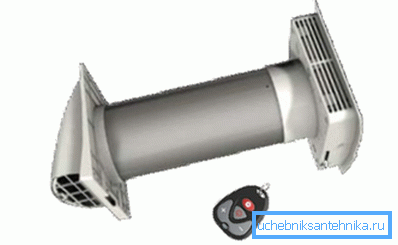

Wie bereits oben erwähnt, können Sie die Belüftung am einfachsten gestalten, indem Sie Lufteinlassöffnungen im Raum installieren. Meistens verwenden Sie für diese Zwecke spezielle Lüfter, die in der Wand installiert sind.
Diese Option ist ideal, wenn Sie den Luftaustausch beispielsweise in der Küche oder einem anderen Raum verbessern möchten. Ein solcher Lüfter kann so einfach sein, d.h. manuell und automatisch ein- und ausgeschaltet, ausgestattet mit Sensoren zur Überwachung der Luftfeuchtigkeit, der Temperatur usw.
Die Installationsanweisungen für das Gerät lauten wie folgt:
- Zuerst müssen Sie den Standort des Geräts festlegen. In der Regel wird der Lüfter in die Lücke zwischen den Batterien eingebaut.
- Dann wird ein Loch mit dem erforderlichen Durchmesser in die Wand gebohrt.
- Als nächstes wird der Vorrichtungsschlauch in das Loch eingeführt. Ihre Länge sollte der Dicke der Lagerwand entsprechen.
- Der Raum zwischen Rohr und Wand muss ausgefüllt sein.
- Danach wird außen ein Schutzgitter installiert, das im Geräte-Kit enthalten ist.
- Die letzte Stufe ist die Installation des Innenraums. Die Arbeit muss streng nach den Anweisungen des Herstellers ausgeführt werden.
Ein solches System kann den Luftaustausch in einem separaten Raum erheblich verbessern. Wenn Sie jedoch den Luftstrom in anderen Räumen erhöhen möchten, ist ein Lüfter klein.

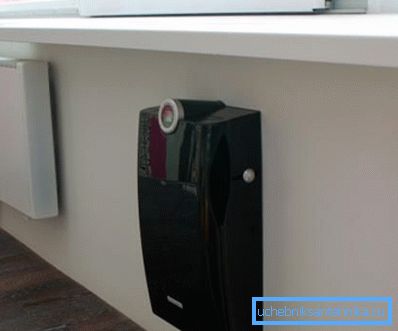

Installation des Lüftungsgeräts

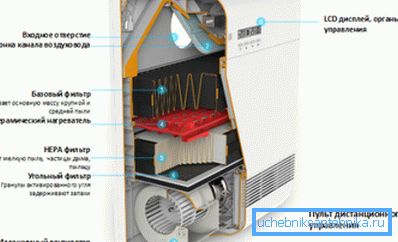

Um den Luftstrom in mehrere Räume zu gewährleisten, ist eine spezielle Lösung ein spezielles Lüftungsgerät. Das Funktionsprinzip ist dem obigen Gerät ähnlich, jedoch ist die Leistung viel höher.
Darüber hinaus bietet die Installation weitere Vorteile:
- Bietet hochwertige Luftreinigung.
- Hält eine bestimmte Temperatur im Raum, indem der Luftstrom erwärmt wird.
- Die Modussteuerung ist eine Fernbedienung.
Ein solches System der Einlassbelüftung mit eigenen Händen wird nach dem gleichen Prinzip wie das Einlassgebläse montiert - in der Wand ist ein Rohr-Luft-Kanal installiert, an den die Installation selbst angeschlossen ist. In der Regel ist das Gerät an der Wand befestigt.
Bei komplexeren Systemen ist es besser, die Installation von Spezialisten zu beauftragen, sodass geringfügige Fehler zu Ineffizienzen und Geldverschwendung führen können.
Fazit
Versorgungslüftung ist eine großartige Möglichkeit, die Effizienz eines vorhandenen Luftaustauschsystems zu steigern. Um die einfachsten, aber gleichzeitig effektivsten Systeme zu implementieren, sind sie ohne die Hilfe von Spezialisten überhaupt nicht schwierig.
In dem Video in diesem Artikel erhalten Sie zusätzliche Informationen zu diesem Thema.
