Wohnraumlüftung: schemata und behördliche anforderungen

Wie kann die Lüftung in einem Wohngebäude - Wohnung oder Privat - realisiert werden? Was sagen die aktuellen Bauvorschriften dazu? Welche Standards der Luftströmung sollten bei der Eigenentwicklung beachtet werden?

Wie kann der Luftaustausch in einem Privathaus durchgeführt werden? Versuchen wir es herauszufinden.

Regulatorische Anforderungen

Beginnen wir mit einer Untersuchung der bestehenden Vorschriften. Aktueller SNiP für die Lüftung von Wohngebäuden - 2.04.05-91 Heizung, Lüftung und Klimatisierung sowie 2.08.01-89 Wohngebäude.

Für den Leser bringen wir die wichtigsten Anforderungen der Dokumente zusammen.

Temperatur

Für ein Wohnzimmer wird es durch die Temperatur der kältesten fünf Tage im Jahr bestimmt.

• Bei einem Wert über -31С in den Räumen muss mindestens + 18С unterstützt werden.
• Wenn die Temperatur der kältesten Fünf-Tage-Woche unter -31 ° C liegt, sind die Anforderungen etwas höher: Die Räume sollten mindestens + 20 ° C betragen.

Für Eckräume mit mindestens zwei gemeinsamen Wänden mit einer Straße sind die Preise um 2 Grad höher - +20 bzw. + 22 ° C.

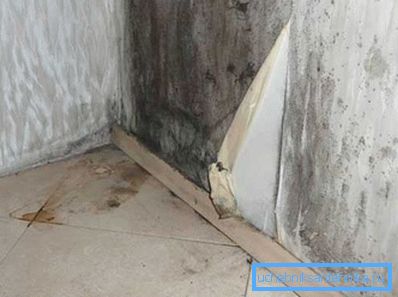

Nützlich: Die Variabilität der Anforderungen beruht auf der Tatsache, dass bei niedrigen Temperaturen und zunehmendem Wärmeverlust der Taupunkt (der Punkt in der Dicke der umschließenden Struktur, an dem die Kondensation von Wasserdampf beginnt) sich zur inneren Oberfläche hin verschiebt. Die angegebenen Temperaturen schließen ein Einfrieren der Wand aus.

Bei Bädern liegt die Mindesttemperatur bei + 18 ° C, bei Bädern und Duschen bei +24.

Luftaustausch

Wie lauten die Lüftungsnormen von Wohnräumen (genauer gesagt die Luftaustauschrate in ihnen)?

Zusätzliche Anforderungen

Welche weiteren Anforderungen und Empfehlungen finden Sie im SNiP zur Beheizung und Lüftung von Wohngebäuden?

• Das Belüftungsschema kann für einen Luftaustausch zwischen separaten Räumen sorgen. Einfach gesagt, können Sie die Dunstabzugshaube in der Küche und den Luftstrom - im Schlafzimmer - anordnen. Tatsächlich gibt das Dokument die Empfehlung vor: In Küchen, Bädern, Bädern, Toiletten und Trockenschränken sollte eine Absaugung vorhanden sein.

• Die Belüftung der Wohnung sollte an den allgemeinen Belüftungskanal mindestens 2 Meter von der Deckenebene entfernt sein. Die Anleitung soll die Wahrscheinlichkeit eines Umkippens bei windigem Wetter minimieren.
• Wenn separate Räume in einem Wohnhaus für die öffentliche Nutzung verwendet werden, werden sie mit einem eigenen Lüftungssystem geliefert, das nicht mit dem Haus verbunden ist.
• Bei kältesten fünf Tagen unter -40 ° C für dreigeschossige Gebäude und höher ist die Ausrüstung der Zwangsbelüftung mit Heizsystemen zulässig.
• Gaskessel und Kolonnen mit der Einleitung von Verbrennungsprodukten in die allgemeine Lüftung dürfen nur in Gebäuden mit höchstens fünf Stockwerken installiert werden. Festbrennstoffkessel und Warmwasserbereiter können nur in ein- und zweistöckigen Gebäuden installiert werden.
• Es wird empfohlen, die Luft mit einem dauerhaften Aufenthalt von Personen zu versorgen. Das führt uns tatsächlich wieder zu dem bereits erwähnten Schema: der Luftströmung durch die Wohnräume und der Abluftstrom durch die Küche und das Badezimmer.

Wie es funktioniert

Daher haben wir die grundlegenden Anforderungen für die Belüftung von Wohnräumen untersucht. Und wie ist die Belüftung in Mehrfamilienhäusern und Privathäusern?

Wohngebäude

Traditionen

Das traditionelle Schema für Russland und den gesamten postsowjetischen Raum ist die natürliche Belüftung, bei der der Luftdichtedifferenz zwischen warmer und kalter Luft verwendet wird. Warm wird in den oberen Teil des Raumes und von dort in den Lüftungskanal gedrückt. Der Zustrom von Kälte in den Häusern der sowjetischen Bauweise wurde durch Lüftungsöffnungen und locker sitzende Holzrahmen sichergestellt.

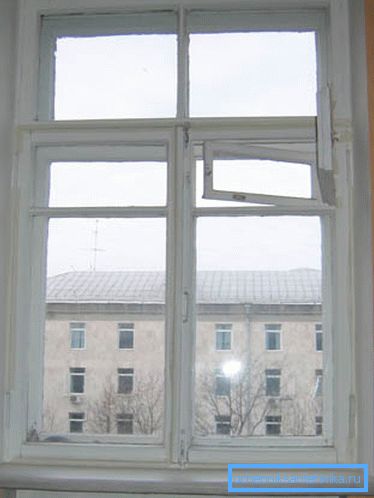

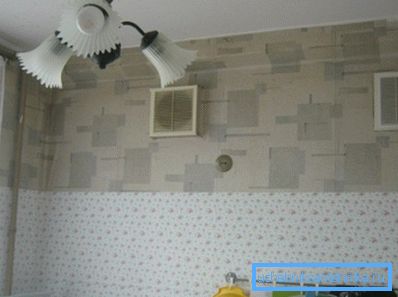

Die Abluftbelüftung wurde nach dem bereits erwähnten Schema ausgestattet: in Badezimmern, Toiletten und Küchen. Die Räume wurden mit Frischluft belüftet.

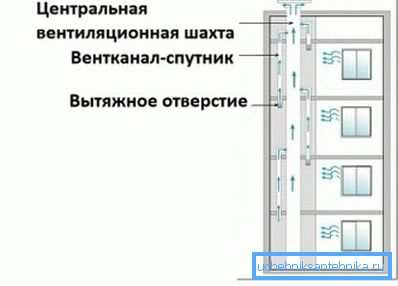

Da der eigene vertikale Lüftungskanal für jede Wohnung ein Luxus ist, der in Hochhäusern nicht zulässig ist, wurden die Lüftungssysteme der einzelnen Wohnungen durch vertikale Schächte kombiniert.

Die Minen waren durch einen horizontalen Kanal verbunden, der auf das Dach geführt und mit einem Regenschirm versehen wurde, um ihn vor Niederschlag zu schützen. Der Auslass zu jeder Wohnung war mit einem kurzen vertikalen Kanal ausgestattet - einem Satelliten, der den Luftaustausch zwischen den Wohnungen verhinderte.

Was sind die Vorteile eines solchen Schemas:

• Einfachheit der Konstruktion und dadurch minimale Investitionskosten.

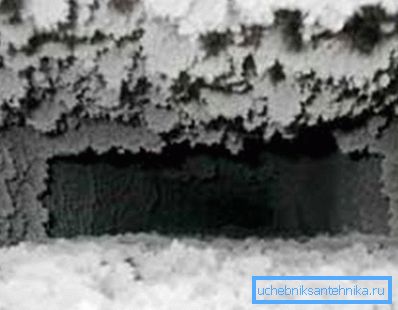

• Minimale Betriebskosten Im Wesentlichen reduzieren sie sich nur auf eine seltene Reinigung verstopfter Lüftungskanäle. Die Ursache für das Verstopfen ist der Ruß von Gasöfen und selten Verstöße während der Bauarbeiten.

• Der Luftstrom strömt direkt von der Straße in den Raum, ohne dass eine Zwischenverarbeitung erforderlich ist.

Natürlich war es nicht ohne Mängel.

• In den oberen Etagen ist der Druck, der die Belüftungsarbeit gewährleistet, minimal. Von hier - häufige Fälle von notorischem Umkippen bei windigem Wetter.
• Ein langer Kanal mit rauen Wänden (traditionelle Materialien der Mine und der Zweige in der Wohnung - Ziegel und Beton) bietet eine hohe aerodynamische Widerstandsfähigkeit und verringert die Effizienz der Belüftung.
• Kanäle sind oft undicht: Zementmörtel wird zur Verbindung ihrer Elemente verwendet. Luftlecks reduzieren die Traktion weiter.

Modernität

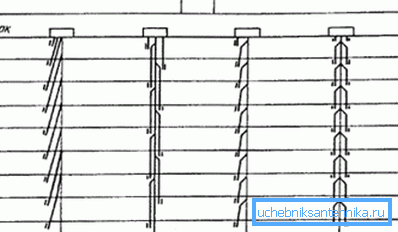

Mit dem Bau neuer Gebäude wurde in jüngster Zeit zunehmend ein Projekt mit einem warmen Dachboden umgesetzt. Wie sieht sie aus?

Die horizontalen Kanäle, die mehrere Minen verbinden, gehören der Vergangenheit an. Stattdessen verwandelte sich der gesamte Dachboden in eine Kammer mit statischem Druck.

Wichtig: Durch die Stabilisierung der hohen Temperatur im Dachgeschoss wird eines der Hauptprobleme des Obergeschosses gelöst - die kalte Decke. Dadurch wird der Heizbedarf reduziert.

Minen kombiniert mit horizontalen Gewindebohrern zu einer einzigen industriellen Fertigungseinheit. Dies minimiert die Anzahl potentiell auslaufender Verbindungen.

Die Freigabe vom Dachboden ist in jedem Abschnitt des Hauses installiert. Die Kombination mit dem Aufzugsmaschinenraum ermöglicht, ohne das architektonische Erscheinungsbild des Hauses zu beeinträchtigen, die Höhe des Anlasses auf bis zu 2 Meter vom Dachniveau zu erhöhen, wodurch die Traktion weiter erhöht wird.

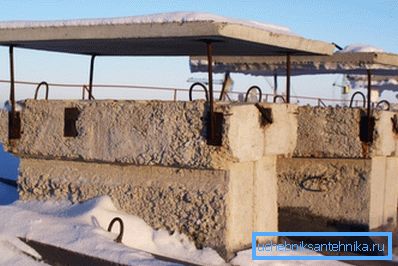

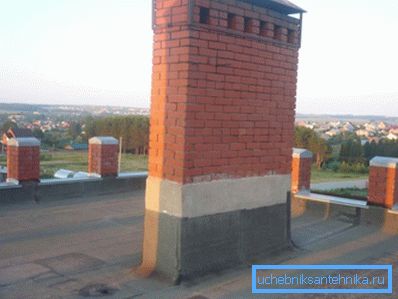

Regenschirme, die die Mine vor Regen und Schnee schützen, sind verschwunden: Sie verursachen einen Schubverlust. Stattdessen wird an der Basis der Mine eine Palette mit einem Abfluss in den Abwasserkanal installiert.

Die Öffnung der Mine auf das Dach erhielt einen quadratischen Querschnitt, der die Traktion unabhängig von der Windrichtung verbesserte.

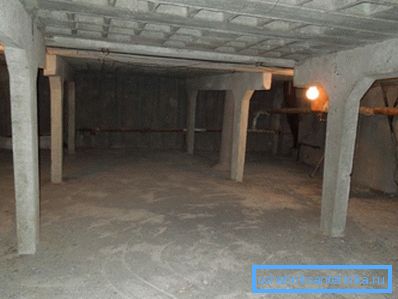

Der aus Stahlbetonplatten zusammengesetzte Dachboden wurde in Abschnitte unterteilt.

Dabei wurden zwei Probleme gelöst:

1. Luftströme aus verschiedenen Eingängen können nicht gemischt werden. Ihre Vermischung unter bestimmten Bedingungen könnte dazu führen, dass der Schub in einem Kanal auf Kosten eines anderen Kanals zunehmen würde.
2. Die einschlägigen Brandschutzvorschriften wurden beachtet: Eine feuerfeste Trennwand kann die Ausbreitung heißer Verbrennungsprodukte während eines Brandes verhindern.

Was ist das ergebnis

• Die Belüftungsarbeit ist im Allgemeinen stabiler geworden, unabhängig von der Stärke und Richtung des Windes.
• Der aerodynamische Widerstand des Satellitenkanals stieg von 1 bis 1,5 auf 6 bis 9 Pa, wodurch der Luftaustausch in den Wohnungen weniger vom Boden abhängig war.

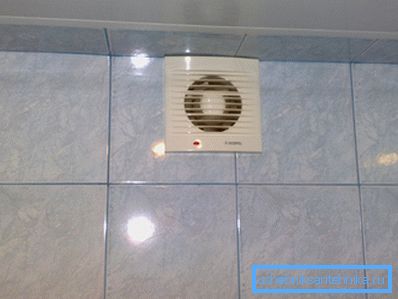

Nuance: In den oberen zwei Etagen ist die Traktion möglicherweise noch unzureichend, da die Kanäle - Satelliten der erforderlichen Höhe - einfach nicht untergebracht werden können. Das Problem wird vollständig durch den Einbau von Absauggebläsen in den Wohnungen gelöst: Bei dieser Maßnahme kann ihre Arbeit nicht mehr dazu führen, dass die Abluft aus einer Wohnung in die andere gelangt.

Zwangsauspuff

Das Hauptproblem eines natürlichen Lüftungssystems ist seine Abhängigkeit von der Windstärke.

Die Lösung für dieses Problem liegt auf der Hand:

1. Der aerodynamische Widerstand der Mine wird künstlich unterschätzt (z. B. durch Einbau verstellbarer Ventile).
2. Die Welle wird mit einem Radialventilator mit Geräuschminderung geliefert.

Der Preis für erhöhte Effizienz bedeutet eine leichte Erhöhung der Betriebskosten und des Investitionswerts des Projekts.

Auslandserfahrung

Ein interessantes Belüftungssystem wird von deutschen Bauherren in Mehrfamilienhäusern umgesetzt.

• Die Belüftung der Absaugung erfolgt durch die Küche und das kombinierte Badezimmer.

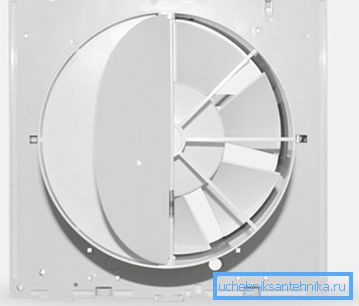

• Der Lufteinlass ist ein gemeinsamer Kanal, der in den Raum mündet, mit mehreren kleinen Öffnungen am Umfang und einem Zentralventil, das mit einer Magnetspule und einer Rückholfeder ausgestattet ist. Der Luftkanal verfügt über einen hohen Luftwiderstand und eine Kamera, die den Schall dämpft.

Wie es funktioniert:

• Im Standby-Modus wird die Haube in einer begrenzten Menge ausgeführt.
• Wenn Sie das Licht im Badezimmer einschalten oder das Küchenventil zwangsweise mit Strom versorgen, erhöht sich die Kapazität des Lufteinlasses erheblich. Außerdem wird die Zwangsbelüftung aktiviert.

Privathausbau

Es ist klar, dass es für Einfamilienhäuser kein allgemeines Belüftungssystem gibt: Das Projekt besteht aus einer spezifischen Struktur. Der Autor wird sich erlauben, seine eigenen Gedanken mitzuteilen, gestützt durch die Erfahrung, Lüftung in seinem Haus zu installieren.

Schemaauswahl

Die Wahl konzentrierte sich auf eine Absaugung mit Zwangsanregung und natürlicher Luftzufuhr durch den Keller.

Es gab mehrere Motive.

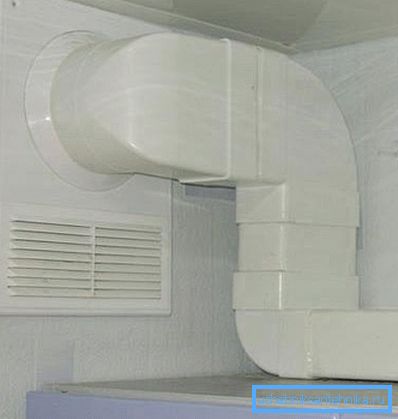

• Bei der Absaugung wird ein einzelner Kanal verlegt.. Zu- und Abluft - zwei, was einen viel größeren Arbeitsaufwand und Schäden an bereits durchgeführten Reparaturen bedeutet.

Es sollte klargestellt werden: In diesem Fall war der Kanal für den Luftabzug bereits vorhanden. In dieser Rolle erschien die von den Bauarbeitern getarnte Nut zwischen dem Träger, auf den sich die Bodenplatten stützten, und der Außenwand. Es mussten nur Löcher für den Lufteinlass gestanzt und der Auspuff auf der Straße organisiert werden.

• Die Berechnung der natürlichen Lüftung von Wohngebäuden ist äußerst komplex. Zu diesem Zweck werden entweder komplexe Formeln, die viele Variablen berücksichtigen, oder Online-Rechner verwendet, die oft unzuverlässige Ergebnisse liefern. Bei erzwungenem Abgas entspricht die Leistung mit dem minimalen Fehler der Leistung des Abgasgebläses.
• Die Luftansaugung aus dem Keller (trocken und unterhalb des Bodens) ermöglichte es, die Zulufttemperatur wetterunabhängig zu machen.. Die Bodentemperatur unter dem Gefrierpunkt wird bei +10 bis +14 Grad gehalten.

• Betriebskosten vernachlässigbar. Wir geben eine Tabelle der Abhängigkeit der vom Lüfter aufgenommenen Leistung von seiner Leistung.

Umsetzung

Die Umsetzung des Systems mit eigenen Händen erforderte einen minimalen Aufwand an Zeit und Geld.

• Der Luftstrom wird in den Wohnräumen organisiert. Die Löcher im Boden sind mit Netzen zum Schutz vor Insekten bedeckt.

• In Gipskartonplatten installierte Abgasroste schließen den Kanal zwischen dem Bolzen und der Wand.
• Vom Kanal zur Straße wurde ein Loch gestanzt, in das ein Auspuffrohr mit einem Ventilator und einem Regenschirm eingebaut wurde, um es vor Regen und Schnee zu schützen. Das Rohr ist versiegelt und verstemmt; Der Lüfter ist mit einem Fernschalter ausgestattet.

Die Gesamtausgaben beliefen sich auf etwa 1.500 Rubel. Die Luftfeuchtigkeit im Haus hat sich auf einem angenehmen Niveau stabilisiert; Die Temperatur im Winter bei abgeschalteter Heizung beträgt mindestens + 12 ° C.

Fazit

Wir hoffen, dass unsere kleine Überprüfung der Organisation der Beatmung für den Leser von Nutzen sein wird.

Wie üblich enthält das Video in diesem Artikel weitere thematische Materialien. Erfolge!
