Wie wählt man einen ventilator für ein zwangslüftungssystem

Um in Ihrem eigenen Zuhause ein System der Zwangsbelüftung mit Zwangsluftzirkulation richtig auszustatten, müssen Sie zunächst den am besten geeigneten Axial-, Zentrifugal- oder Kanalventilator für alle erforderlichen Parameter auswählen, den wichtigsten Betriebsmechanismus dieses Systems.

Bei der Auswahl dieses Geräts müssen Sie eine Vielzahl verschiedener externer Faktoren berücksichtigen, wie z. B. das Gesamtvolumen des belüfteten Wohnraums, die Form, das Material und die Querschnittsfläche des Luftkanals, die minimale und maximale Temperatur der atmosphärischen Luft, die Gesamtlänge des Lüftungssystems sowie einige andere wichtige Faktoren Indikatoren.

Übersicht der inländischen Fans

Um den Leser bei der Wahl der am besten geeigneten Option zu unterstützen, enthält dieser Artikel eine Beschreibung verschiedener Typen elektrischer Ventilatoren, die für den Einsatz in Wohnraumlüftungssystemen konzipiert sind, sowie deren Haupteigenschaften und einen kurzen Überblick über die wichtigsten Vor- und Nachteile eines bestimmten Modells.

Gleichzeitig kann dieser Artikel als vollständige Anweisung für die Auswahl eines Abluft- oder Gebläseventilators für ein Lüftungssystem für zu Hause mit erzwungener Luftzirkulation betrachtet werden.

Zweck und Hauptfunktionen

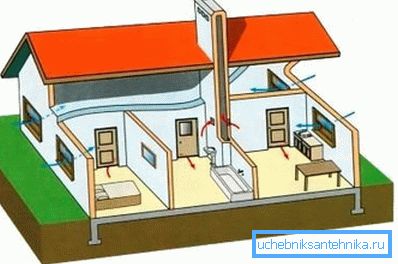

Das normale Funktionieren eines Wohnungslüftungssystems mit natürlicher Luftzirkulation wird durch einen leichten Abfall des Atmosphärendrucks im Bereich zwischen dem Einlass des Luftzufuhrkanals und dem Auslass des Abluftkanals möglich.

Für den normalen Betrieb solcher Systeme müssen gleichzeitig folgende Bedingungen erfüllt sein:

1. Um den erforderlichen Unterschied im Atmosphärendruck und dementsprechend den natürlichen Schub in dem System bereitzustellen, ist es erforderlich, dass sich der Auslass in einer Höhe von mindestens 4 Metern über dem Einlassniveau befindet.
2. Um die notwendige Kapazität bei niedriger Luftgeschwindigkeit sicherzustellen, müssen Luftkanäle mit großem Querschnitt verwendet werden.
3. Die Querschnittsform der Lüftungskanäle sollte möglichst nahe am Umfang liegen, und ihre Innenfläche sollte gleichmäßig und glatt sein, um keine turbulenten Luftstromturbulenzen zu erzeugen.

Wenn ein elektrischer Lüfter in den Lüftungssystemkreis eingebunden ist, ist die Einhaltung der oben genannten Bedingungen aus folgenden Gründen nicht erforderlich:

1. Die Luftdruckdifferenz zwischen den Auslass- und Auslasswegen wird durch den Betrieb des Lüfterrads bereitgestellt, daher hat der Höhenunterschied in diesem Fall keine grundlegende Bedeutung.
2. In Zwangsbelüftungssystemen ist die Geschwindigkeit des Luftstroms wesentlich höher, so dass Luftkanäle selbst eines kleinen Abschnitts einen höheren Durchsatz haben.
3. Einspritz- oder Abluftventilatoren ermöglichen einen höheren Druckabfall im System als bei natürlicher Luftzugkraft, so dass der Widerstand der inneren Oberflächen und turbulente Verdrehungen in den meisten Fällen vernachlässigt werden kann.

Beachten Sie! In natürlichen Belüftungssystemen beträgt die maximale Luftgeschwindigkeit 1 m / s. In Systemen mit erzwungener Lufteinblasung oder Abpumpen von Luft kann sich der Luftstrom mit einer Geschwindigkeit von mindestens 3 m / s bewegen.

Vielzahl von Haushaltsventilatoren

Fast alle Haushaltslüfter werden von einem Elektromotor angetrieben, aber viele Modelle unterscheiden sich in Motorleistung, Drehzahl, Leistung, maximalem Betriebsdruck, verwendetem Laufrad, Luftzufuhr, Größe, Gewicht und vielen anderen technischen Parametern.

Basierend auf dem Prinzip der Luftzufuhr und der Art des verwendeten Laufrads können alle vorhandenen Modelle in mehrere Typen unterteilt werden.

1. Die einfachsten, aber gleichzeitig die häufigsten Modelle, die im Alltag am häufigsten verwendet werden, sind Axialventilatoren.

1. Modelle mit einem zentrifugalen Lufteinspritzkreis, die einen höheren Druck erzeugen und eine höhere Bewegungsgeschwindigkeit des Luftstroms entwickeln, werden als produktiver angesehen.
2. Eine der Varianten solcher Modelle ist ein System mit einer diametralen Anordnung der Klingen, aber aufgrund des umständlichen Designs wird es im Alltag praktisch nicht verwendet.
3. Für den Einbau in Kanalleitungen werden Kanalventilatoren verwendet, die klein und relativ geräuscharm sind.

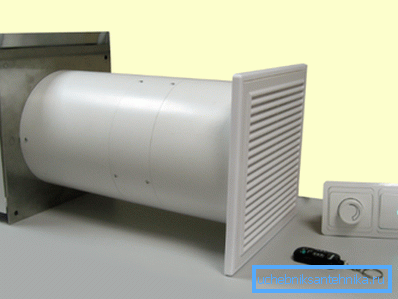

Axialventilatoren

Ein axialer, oder anders ausgedrückt, axialer Lüfter erhielt diesen Namen, da die Bewegungsrichtung des Luftstroms während des Betriebs auf der gleichen Achse mit der Ebene des Arbeitslaufrads liegt.

Dieses System wird in Haushaltslüftungssystemen häufig verwendet, da es die folgenden Vorteile bietet:

1. Elektromotoren Solche Geräte haben in der Regel einen geringen Stromverbrauch, sind also recht wirtschaftlich und können lange arbeiten, ohne anzuhalten.
2. Axiale Haushaltsventilatoren Sie sind nicht in der Lage, einen hohen Druck zu entwickeln, aber gleichzeitig reicht ihre Kraft aus, um das gesamte Luftvolumen im Raum ständig zu verändern. Diese Betriebsart gewährleistet einen gleichmäßigen Luftaustausch während der gesamten Betriebszeit. Gleichzeitig können Sie Rauch und unangenehmen Geruch loswerden und Zugluft vermeiden.
3. Axiale Einspritzschaltung Luft hat den einfachsten Aufbau, dh einen durchgehenden Luftkanal mit einem darin befindlichen Laufrad und einem antreibenden Elektromotor. Daher ist der Preis solcher Geräte deutlich niedriger als der Preis für andere komplexere Modelle.

Tipp! Ein weiterer Vorteil von Axialventilatoren ist der niedrigste Geräuschpegel unter anderen ähnlichen Geräten, so dass sie meistens als Abzugshauben für die Belüftung von Küche, Bad, Badezimmer, Bad und anderen Wohnräumen verwendet werden.

Abluft- und Druckventilatoren, zentrifugal

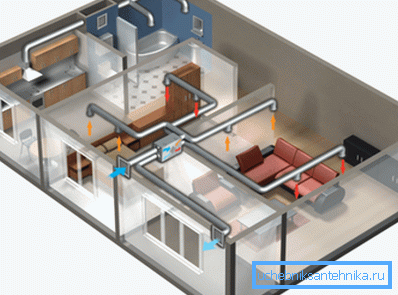

Für den Betrieb komplexer Lüftungssysteme mit einer großen Anzahl von Luftkanälen und verschiedenen Hilfseinrichtungen sowie mit einer großen Länge der Haupteinblas- und Abluftkanäle sind leistungsstarke Industrieventilatoren erforderlich, die in der Lage sind, ein großes Volumen an Luftmassen in kurzer Zeit zu bewegen.

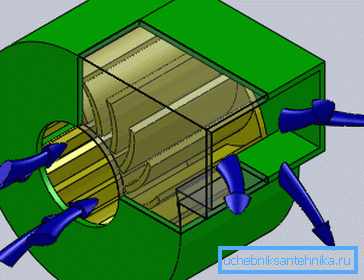

Um solche Probleme zu lösen, werden meistens Vorrichtungen mit einem Zentrifugalsystem zum Bewegen von Luft verwendet, dessen Funktionsprinzip wie folgt ist:

1. Der Arbeitskörper der Maschine ist ein äußeres Metallgehäuse aus rostfreiem oder verzinktem Stahl, in dessen Inneren eine rotierende Trommel kugelgelagert ist.
2. Die Wände der Trommel enthalten eine große Anzahl von radial montierten Schaufeln, die während des Rotierens den Luftstrom drehen und ihm somit eine Rotationsbewegung verleihen.
3. Durch die Rotation werden unter der Wirkung der Zentrifugalkraft Luftpartikel von der Mitte der rotierenden Trommel zur Innenseite des Metallgehäuses geschleudert, wonach sie in einem geschlossenen Raum komprimiert werden und zum Auslass des Abgabewegs geleitet werden.

Industrielle Radialventilatoren werden in der Regel von leistungsstarken Elektromotoren angetrieben, die in einem konstanten oder zyklischen Modus arbeiten und manuell aktiviert werden oder wenn die Sensoren der Klimaautomatik ausgelöst werden.

Beachten Sie! Elektrische Radialventilatoren können gleichermaßen effizient sowohl für die Zufuhr als auch für die Entfernung von Luft arbeiten. Sie können daher je nach Anschlussart in Systemen für die Zu- und Abluftbelüftung eingesetzt werden.

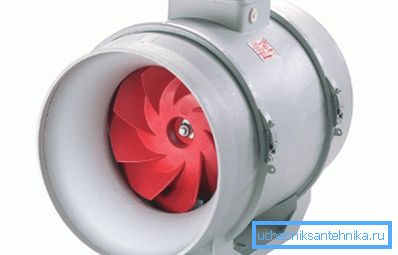

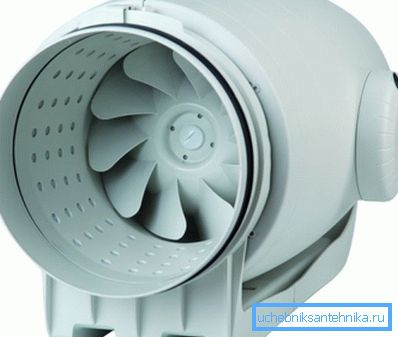

Kanalventilatoren

Kanalgeräte sind in erster Linie für die Installation in einem Luftkanal sowie für den Bruch einer Hauptleitung vorgesehen, die Luft als unabhängigen oder zusätzlichen Betriebsmechanismus für die Zu- und Abluftbelüftung zuführt oder ablässt.

Zu den Hauptmerkmalen der Kanalventilatoren zählen folgende Leistungsmerkmale:

1. Meistens werden sie nach dem Axialschema hergestellt, daher zeichnen sie sich durch ihre kompakte Größe und den niedrigen Geräuschpegel aus.
2. Solche Geräte können einfach mit eigenen Händen sowohl in den entworfenen als auch in den vorhandenen Wohnraumlüftungssystemen installiert werden.
3. Derzeit gibt es eine große Auswahl verschiedener Modelle, die sich in Größe, Form, Leistung und anderen technischen Parametern unterscheiden. Die Auswahl des richtigen Geräts ist daher nicht schwierig.

Tipp! Auch bei Innenaufstellung sollten Geräte aus Kunststoff, Edelstahl oder anderen korrosionsbeständigen Materialien bevorzugt werden, da in der Umgebungsluft stets Wasserdampf vorhanden ist und Lüftungs- und Klimatisierungssysteme eine erhöhte Kondensationsneigung aufweisen.

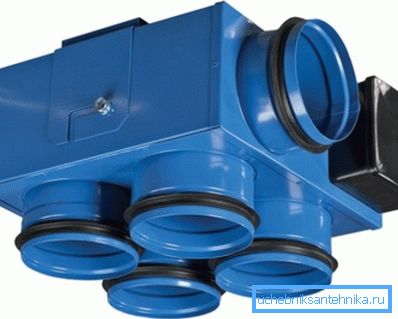

Mehrzonengeräte

In einer zentralen Entrauchungsanlage sowie in einer Lüftungs- und Klimaanlage in einem privaten Wohnhaus ist es zweckmäßig, ein Mehrzonengerät zu verwenden, bei dem es sich um einen Hochleistungs-Radialventilator handelt, der in einem technischen Raum installiert ist, beispielsweise in einem Keller oder einem Dachboden.

Sein Hauptmerkmal ist, dass sich an seinem Gehäuse mehrere Verbindungsflansche zum Anschließen von Abluft- oder Abluftkanälen befinden, von denen jeder verschiedene Wohn- oder Gebrauchsräume unabhängig bedienen kann.

Somit kann ein Gerät den Betrieb des Be- und Entlüftungssystems des gesamten Wohngebäudes vollständig gewährleisten.

Tipps und Tricks

Um die richtige Wahl für den Haushaltsventilator zu treffen, sollten abhängig von seinem Zweck und der Durchführung bestimmter Aufgaben die folgenden Regeln beachtet werden:

1. Für eine effektive Belüftung von Bädern und sanitären Anlagen muss ein axiales Gerät mit einer Nennleistung von mindestens 30 m / Stunde gewählt werden.
2. Bei der Installation in Räumen mit hoher Luftfeuchtigkeit, z. B. in der Dusche oder in der Badewanne, muss sichergestellt sein, dass das Schutzniveau nicht unter IP liegt.

1. Die optimale Leistung einer Dunstabzugshaube lässt sich leicht ermitteln, indem das Gesamtvolumen mit 10 multipliziert wird. Beispielsweise beträgt eine Küchengröße von 4 x 3 m bei einer Deckenhöhe von 2,8 m 33,6 m². Die Leistung eines Abluftventilators muss mindestens 330 m betragen / Stunde
2. Die Abluftkapazität für Wohnräume wird nach einem ähnlichen Schema bestimmt, in diesem Fall sollte das Gesamtvolumen des Raums jedoch nicht mit 10, sondern mit 3 multipliziert werden.
3. Falls erforderlich, den Raum schnell aufheizen, können Sie elektrische Heizlüfter für das Haus verwenden, in dem ein elektrisches Heizelement vor dem Flügelrad des Luftgebläses installiert wird.

Tipp! Um ein unerwünschtes Eindringen gekühlter atmosphärischer Luft von der Straße in den Raum zu verhindern, sollten alle Haushaltsventilatoren mit einem Rückschlagventil ausgestattet sein.

Fazit

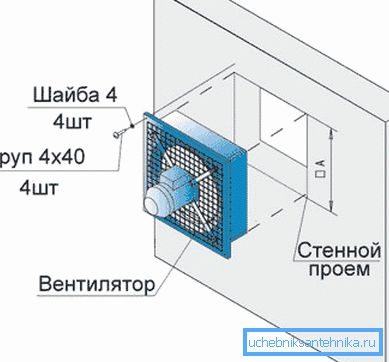

Nach dem Lesen dieses Artikels können wir feststellen, dass die beste Option für Küche, Bad und WC sowie für Wohnräume einer Wohnung oder eines kleinen Privathauses ein herkömmlicher Axialventilator ist, der in der Fensteröffnung des Fensters oder im Lüftungsgitter eines gemeinsamen vertikalen Steigrohrs installiert wird.

Um sich selbst ein Bild davon zu machen, wie Sie es selbst machen können, können Sie sich das Video in diesem Artikel ansehen oder ähnliche Materialien auf unserer Website lesen.
