Wellung zur belüftung: wählen und installieren sie sich

In diesem Artikel werden wir darüber sprechen, was eine Aluminiumwelle für Lüftung und ähnliche Produkte aus anderen Materialien darstellt. Außerdem berücksichtigen wir, welche Merkmale die Wahl dieser Strukturen ausmachen. Natürlich geben wir Ihnen einige praktische Empfehlungen für die Installation von Lüftungswellen.

Allgemeine Informationen

Das Lüftungswellrohr ist ein wesentliches Element für die Verbindung moderner Hauben. Es besteht kein Zweifel, dass die Belüftungs-Wellhülse nicht so sauber aussieht wie eine spezielle Kunststoffbox.

Tatsache ist, dass die runde Hülle in der Wand oder in der Abdeckung mit dekorativen Elementen schwer zu verstecken ist. Trotz dieser Schwierigkeiten ist ein Wellschlauch in manchen Fällen einfach unersetzlich.

Zum Beispiel wird ein Wellrohr zur Belüftung an schwer zugänglichen Stellen verwendet, wo es aufgrund mehrerer Windungen und Biegungen schwierig ist, eine gewöhnliche Kunststoffbox zu montieren.

Die wichtigsten Arten von Luftkanälen und ihre Klassifizierung

Gegenwärtig werden Luftkanäle zum Anbringen von Hauben durch die folgenden Modifikationen dargestellt.

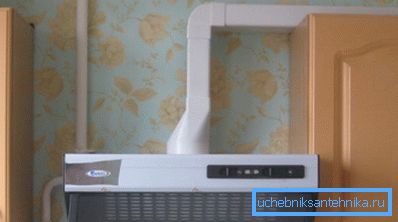

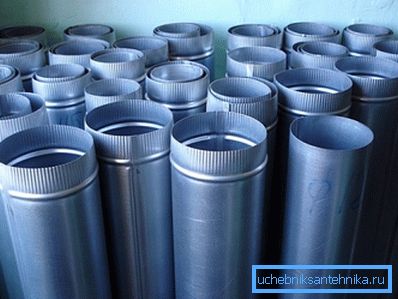

1. Kunststoff- oder Metallrohr (Hartbox) mit perfekt glatter Innenfläche. Die fehlende innere Entlastung gewährleistet einen geräuschlosen Betrieb der Lüftungsgeräte. Die glatte Außenfläche wiederum gewährleistet die Ästhetik des Erscheinungsbildes des Verbindungselements.

Der einzige wesentliche Nachteil derartiger Konstruktionen ist eine geringe Flexibilität und folglich die Unmöglichkeit, sie an Wänden und Decken mit komplexen Oberflächenreliefs einzusetzen.

Es ist ratsam, Luftkanäle aus Kunststoff zu verwenden, wenn sie mit einer abgehängten Decke, Dekorplatten und anderen Schutzvorrichtungen abgedeckt werden können. Der Preis eines Kunststoffkanals ist im Vergleich zu metallischen Gegenstücken hoch.

1. Eine gerillte Aluminiumleitung für die Belüftung ist eine relevantere und beliebtere Option, da sie eine Reihe von Vorteilen aufweist, unter denen wir Folgendes beachten:

• hohe Verschleißfestigkeit;
• Beständigkeit gegen mechanische Verformungen;
• einfache Installationsarbeit;
• geringe Belastung der Gebäudeböden
• absolute Dichtheit trotz Beweglichkeit der Gelenke;
• Beständigkeit gegen erhöhte Temperaturen (bis + 250 ° C) und folglich die Möglichkeit der Verwendung von Abgasen in autonomen Heizsystemen;

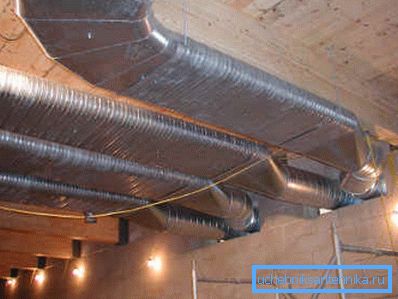

• Universalität der Nutzung, da die Wellpappe mit dem gleichen Erfolg in öffentlichen Gebäuden, Wohnungen und technischen Zwecken betrieben wird;
• angemessener Preis und folglich die attraktiven Kosten des fertigen Lüftungssystems insgesamt.

Neben offensichtlichen Vorteilen gibt es jedoch zumindest offensichtliche Mängel, darunter:

• geringe Steifigkeit des Lüftungskanals insgesamt;
• geringe Intensität des Luftstroms aufgrund unzureichender Aerodynamik der Innenfläche der Wände;
• die Schwierigkeit, Schäden oder Verstopfungen zu diagnostizieren, sowie die Schwierigkeit, die Lüftungskanäle zu reinigen und zu desinfizieren;
• Aufgrund verschiedener struktureller Merkmale können flexible Aluminiumkanäle nicht in leistungsstarken Lüftungssystemen eingesetzt werden.

Konstruktionsmerkmale

Flexible Luftkanäle sind strukturell ein mehrschichtiges Produkt aus Aluminium und einer Polyesterschicht. Das Verstärkungselement eines Designs ist die Spirale aus Stahl. Die Spirale gibt dem Produkt nicht nur den erforderlichen Steifigkeitsgrad vor, sondern sorgt auch für die Richtungsänderung des Rohres bei Windungen in Form einer charakteristischen Ziehharmonika.

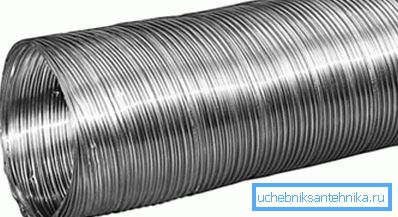

Aluminium-Luftkanäle von innen können glatt oder gewellt sein.

• Modifikationen mit einer glatten Innenfläche zeichnen sich durch erhöhte aerodynamische Eigenschaften aus.. Daher ist es ratsam, solche Modifikationen von Luftkanälen auf Langstrecken zu installieren.

Ein wesentlicher Nachteil von Modifikationen mit einer glatten Innenfläche der Wände ist eine komplexere Installation.

• Luftkanäle aus gewelltem Aluminium zeichnen sich durch eine geringere Aerodynamik aus, können jedoch trotz dieses Nachteils in jede gewünschte Richtung eingestellt werden, was die Installation erheblich vereinfacht.

Auswahlfunktionen

Was ist bei der Auswahl eines Wellrohres für die Belüftung zu beachten? Da die Montage- und Betriebstechnologie dieser Verbindungselemente unabhängig von der Herstellermarke gleich ist, konzentrieren wir uns auf den Durchmesser des Querschnitts.

Um die richtige Wahl zu treffen, müssen Sie sich daher an den Parametern des Auslasses des Geräts orientieren, das Sie durch einen flexiblen Kanal anschließen möchten.

Wenn die Zeichnungsanweisung die Verwendung von Wellen eines bestimmten Durchmessers beinhaltet, sollte dieser Durchmesser verwendet werden, da die Abweichung zwischen den tatsächlichen Abmessungen und den angegebenen Abmessungen dazu führt, dass die Verbindung nicht oder nicht ausreichend dicht ist.

Standarddurchmesser von industriell hergestellten Aluminiumwellen sind wie folgt:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

Die aufgeführten Größen sind in der Regel ausreichend für die Installation aller industriell gefertigten Auszüge und sonstigen Geräte, die an ein Lüftungssystem angeschlossen werden müssen.

Wichtig: Beim Kauf eines Abluftkanals sollten Sie bedenken, dass der Lüftungskanal mit vielen rechten Winkeln und einer Länge von mehr als 2 Metern die Leistung des Systems negativ beeinflusst. Die Lösung dieses Problems kann die Beschaffung eines kleineren Kanals mit einem kleineren Durchmesser sein, der durch einen Adapter an der Haube befestigt werden kann.

Auswahl nach Vorhandensein der Isolierung

Der Preis für flexible Aluminiumrohre hängt weitgehend vom Vorhandensein einer Zwischenschicht der Isolierung ab. Modifikationen ohne Isolierung werden im System der Zwangsbelüftung installiert und betrieben, wenn keine besonderen Anforderungen an den Geräuschpegel und den Brandschutz gestellt werden.

Modifikationen mit einer Isolierschicht sind um ein Vielfaches teurer als herkömmliche Pendants, sie garantieren jedoch trotz des höheren Preises eine Reihe bedeutender Vorteile, darunter: niedriger Geräuschpegel, hohe Temperaturbeständigkeit.

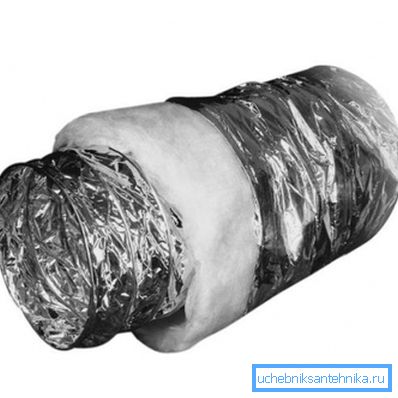

In solchen Konstruktionen wird eine Schicht Mineralwolle als Isolierung verwendet. Folglich ist das Design der isolierten Modifikationen ein Sandwich, das aus einer Aluminiumschicht, einer Baumwollschicht und einer Aluminiumschicht besteht.

Mehrschichtstrukturen werden häufig verwendet, wenn die Autobahn durch Räume verlegt wird, in denen ein hoher Geräuschpegel nicht akzeptabel ist.

Installationsarbeiten

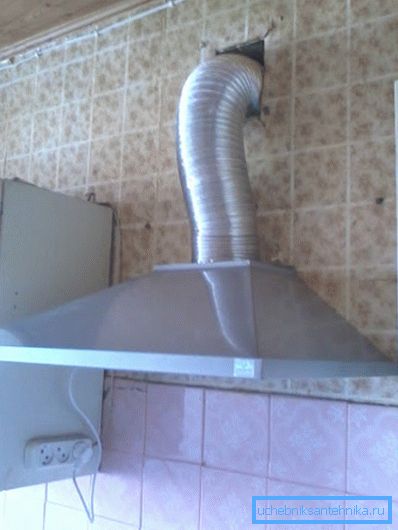

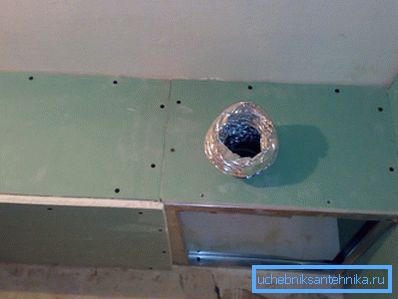

Bei der Montage in der Küche ist der Lüftungsschlauch in einem der Wandschränke versteckt. Eine weitere gute Option ist die Anordnung der Pfeife im Raum über dem Küchengerät.

Für die Installation sind keine speziellen Adapter erforderlich, da das Rohr flexibel ist und ohne Anstrengung durch alle Winkel verläuft.

Die manuelle Installationsanleitung stellt keine Schwierigkeit dar:

• Zunächst strecken wir den Luftkanal, um beim Betrieb des fertigen Systems weniger Lärm zu erzeugen.
• Befestigen Sie das Rohr mit einer speziellen Schelle am Abgasrohr. In ähnlicher Weise ist die Wellung an der Auslassöffnung befestigt.
• Wenn die Absaugvorrichtung mit rundem Querschnitt direkt an der Welle befestigt ist. Wenn das Loch rechteckig ist, kaufen Sie einen speziellen Adapter oder Kanal mit rechteckiger Querschnittsform.

Wichtig: Die Verwendung von Adaptern verringert die Systemleistung. Es ist ratsam, sofort einen Luftkanal mit der gleichen Form und Größe wie an der Auslassöffnung zu kaufen, um die Leistung nicht zu beeinträchtigen und die Haube nicht in einem erweiterten Modus zu betreiben.

• Am Ende der Entlüftung empfiehlt es sich, ein feinmaschiges Gitter anzubringen, um das Eindringen verschiedener Insekten und Schmutz von außen zu verhindern. Während des Betriebs muss dieser Rost jedoch regelmäßig gereinigt werden, um Verstopfungen und eine Verschlechterung der Systemleistung zu vermeiden.

Fazit

Wir sprachen daher über die wichtigsten Arten von Luftkanälen, die in Geräten für Lüftungsanlagen für Haushalte verwendet werden. Darüber hinaus haben wir die Merkmale bei der Auswahl und Installation flexibler Wellen berücksichtigt.

Weitere nützliche Informationen finden Sie im Video dieses Artikels.
