Was sind wärmetauscher für die lüftung: die unterschiede und

Das Ersetzen der Luft im Raum, wenn der Temperaturunterschied nach innen und außen immer unangenehm ist und manchmal sogar inakzeptabel ist. Daher ist die Herstellung von Wärmetauschern für die Lüftung in einigen Fällen für die Schaffung zivilisierter Bedingungen unerlässlich.

Solche Konstruktionen können aus Elektrizität, aus Wasser und aus der natürlichen Wärme der obersten Bodenschicht arbeiten, aber ihre Kosten, die ziemlich natürlich sind, werden sich stark voneinander unterscheiden. Wir achten jetzt auf günstigere Optionen und die Vollständigkeit der Informationen zeigt Ihnen das Video in diesem Artikel.

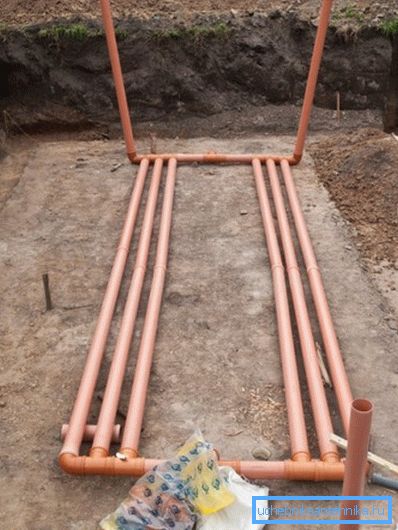

Unterirdischer Bodenwärmetauscher für Lüftungssystem

Wärmetauscher

Hinweis Ein elektrischer, Erdungs- oder Wasserwärmetauscher zur Belüftung soll die Temperatur der angesaugten Luft stabilisieren. Beim Durchlaufen einer beheizten oder gekühlten Vorrichtung kann der Luftstrom in Abhängigkeit von den Temperaturbedingungen der Einheit erwärmt oder gekühlt werden.

Unterschiede

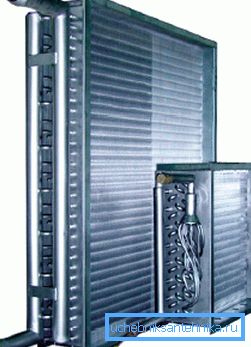

Warmwasserbereiter Foto
  1. Wie bereits erwähnt, gibt es drei Arten von Wärmetauschern, je nach der Art der Temperaturerhaltung:
  • elektrisch (wandelt Elektrizität in Wärme oder Kälte um);
  • Wasser (verwendet die Temperatur des flüssigen Kühlmittels im Heizungssystem oder im Lufterhitzer);
  • Grundwasser (verwendet die natürliche Temperatur der oberen Erdschicht).
  1. Außerdem können unterirdische Einheiten auch unterschiedlich sein, dh kanal- und kanallos. Kanalinstallationen implizieren ein System von Rohren (Kanälen), die unter der Erde vergraben sind, durch die die Ansaugluft strömt.
  2. Für eine rohrfreie Installation werden Rohre jedoch nur zum Ansaugen und Einsaugen von Luft in den Raum benötigt. Die Wärmebehandlung erfolgt in einer speziellen Nische, die meistens mit Kies gefüllt ist, aber dazu unten mehr.

Hinweis Es gibt eine weitere Art von Wärmetauscher - es handelt sich um einen Rekuperator, der in der Übersetzung aus dem Lateinischen buchstäblich Rücknahme oder Rückgabe bedeutet. Dies ist eine Oberflächeninstallation, die die Wärme der aus dem Raum kommenden Gase nutzt. Das heißt, die in Kontakt mit dem ausgestoßenen Strom gezogene Luft wird durch die dünne Wand gezogen, wodurch eine konstante Temperatur aufrechterhalten wird.

Wassersysteme

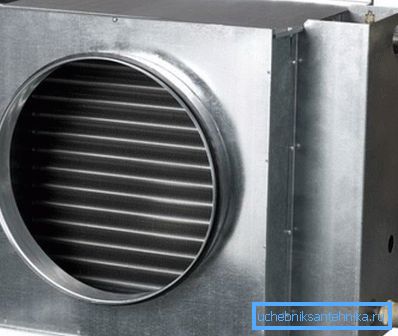

Zweikanaleinheit

Ein zwei-, drei- oder vierreihiger Wasserwärmetauscher für Frischluft kann in das Wärmeversorgungssystem eingebettet werden - genau so produziert unsere Industrie (möglicherweise gibt es andere Möglichkeiten). Eine größere Anzahl von Reihen trägt dazu bei, die Fläche für den Kontakt der Einlassluft mit dem Wärmeübertragungsfluid (durch die Wand) zu vergrößern.

Je mehr Luftleitungen vorhanden sind, desto weniger Platz bleibt für die Übertragung des flüssigen Kühlmittels. Daher müssen Sie entweder die Größe des Mischers deutlich erhöhen oder einen Mittelweg finden.

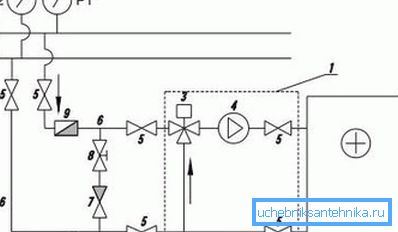

T1 und T2 - Vor- und Rücklauf der Heizungsanlage; 11 und 22 - Flüssigkeitsdruckmesser im Heizungsnetz; 1 - Mischeinheit (USVK); 2 - Warmwasserbereiter; 3 - Dreiwegeventil; 4 - Umwälzpumpe; 5 - Stoppventil; 6 - Vorlauf- und Rücklaufleitung vom Heizungssystem zum Heizgerät; 7 - Rückschlagventil; 8 - Ausgleichsventil; 9 - Grobfilter

Das Hauptproblem von Wärmetauschern dieser Art ist die Unfähigkeit, die Temperatur der Ansaugluft zu regulieren - sie ist vollständig von der Erwärmung der Heizung abhängig, aber es gibt einen Ausweg. Um die Temperatur der Strömung regulieren zu können, installieren Sie ein Dreiwegeventil, das die Wärmeübertragungsflüssigkeit entlang eines großen oder kleinen Kreises leitet.

Es kann auch im Allgemeinen seine Bewegung bei ausreichender Erwärmung des großen Kreises anhalten, wie dies in den Anweisungen gefordert wird. Das heißt, wenn der Sensor anzeigt, dass der Raum ausreichend aufgeheizt ist, wird das Kühlmittel in einen kleinen Kreis geleitet, sodass die Zirkulation fortgesetzt wird, obwohl der Wärmeübertragungsbereich praktisch aufgehoben ist.

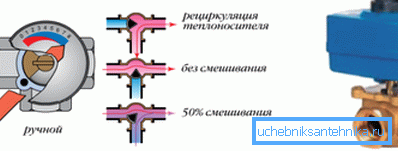

Das Funktionsprinzip des Dreiwegekran

Dreiwegekräne sind:

  • mechanisch, wo die Kühlmittelflusssteuerung manuell erfolgt;
  • automatisch, Dort wird der Fluss von einem mit 220 V angetriebenen Servo geleitet (der Preis ist natürlich viel höher).

Mit der letzten Option können Sie eine bestimmte Temperatur einstellen. Die Heizungseinstellung erfolgt im automatischen Modus, wodurch nicht nur die Wassertemperatur, sondern auch die Temperatur der Ansaugluft, die durch den Mischer strömt, beibehalten wird.

Grundwasser (unterirdische) Systeme

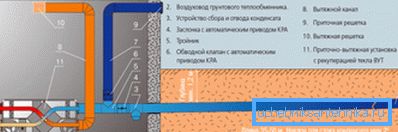

Vorrichtung eines Bodenkanalwärmetauschers

Finanziell vorteilhaft ist der Bodenwärmetauscher für die Belüftung, da Sie nur für die Installation und das Material Geld aufwenden und die Wärmeenergie aus dem Darm der Erde gewinnen.

Am häufigsten werden für die Installation eines solchen Systems Rohre aus Polyvinylchlorid (PVC) mit einem Durchmesser von 200 bis 250 mm verwendet. Sie sind für die Verlegung von Abwasserkanälen konzipiert - sie sind relativ günstig und dank der Steckdosen und Dichtungsbänder sehr bequem zu installieren. Darüber hinaus erfordert das Verlegen von Abwasserrohren auf Windungen keine Schweißarbeiten oder Verklebungen - solche Unterschiede sind aufgrund der Beschläge (Winkel, T-Stücke, Vierecke und Reduzierungen) möglich.

Bei der Verlegung von Rohren unter der Erde muss eine bestimmte Tiefe eingehalten werden, die vom Gefriergrad des Bodens in der Region abhängt. Wenn zum Beispiel in Ihrem Gebiet der Boden in der Winterzeit auf einen Meter Tiefe einfriert, ist er um einen halben Meter tiefer warm.

Daher sollte die Installation in einer Tiefe von eineinhalb oder zwei Metern erfolgen, wobei die Temperatur nicht unter 10 ° C fällt. Es ist auch notwendig, eine Neigung von etwa 2 cm / 1 m zu beobachten, damit das Kondensat nach innen fließen kann.

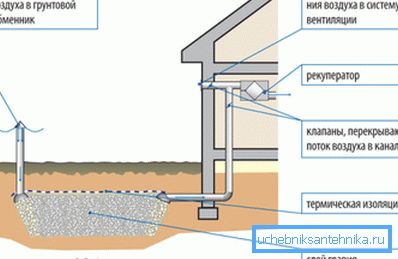

Kanalloses System

Wenn Sie jedoch ein solches System für zu Hause installieren möchten, können Sie es kanalfrei machen. Das heißt, anstelle von Rohren, die unter der Erde vergraben sind, verwenden Sie eine mit Trümmern gefüllte Nische, in der die Ansaugluft erwärmt wird.

Um dies zu tun, müssen Sie wiederum die Tiefe des Bodens einfrieren, die in Ihrer Region einfriert, so dass Sie bei einem Abstand von 0,5 bis 1 m eine Vertiefung in 3,5 bis 4 m Tiefe graben und irgendwo 80 cm breit sind. Die Grube ist mit Kies gefüllt (je größer der Anteil, desto besser ist der Luftaustausch), es sind genau 3,5 bis 4 Meter, und der Rest ist mit Erde bedeckt.

Ein vertikales Rohr ist für die Luftansaugung installiert, und ein anderes Rohr am Auslass des Steinfilters dient zur Raumzufuhr. Es ist bemerkenswert, dass die Reparatur von Lüftungswärmetauschern dieser Art praktisch nicht erforderlich ist. Und wenn plötzlich ein solches Bedürfnis besteht, ist dies eher mit dem Reinigen oder Austauschen des Saugrohrs verbunden, was nicht schwierig ist.

Fazit

Wie Sie sehen können, ist es am einfachsten, unter allen aufgeführten Arten von Wärmetauschersystemen einen kanallosen Luftkanal mit Ihren eigenen Händen zu bauen. Der Vorteil ist, dass der Luftstrom gefiltert wird. Dies ist jedoch auch ein Nachteil, da der Filter den Fluss verlangsamt.
