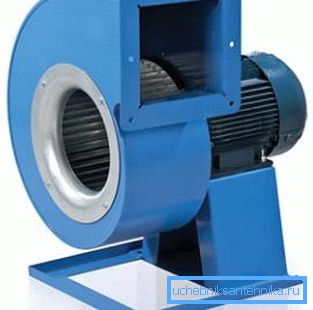

Was ist eine entlüftungsschnecke: eigenschaften des geräts

Die sogenannte Schnecke für die Belüftung kann nicht immer die gleiche Art von Zwangsbelüftungsgerät bedeuten - die wichtigsten Gemeinsamkeiten sind die Form der Einheit, nicht aber das Funktionsprinzip und die Richtung der Luftströmung.

Injektionsgeräte dieser Art können:

• radikal anders nach dem Prinzip der Geräteklingen;
• und kann auch vom Einström- oder Auslasstyp sein, das heißt, die Strömung in die entgegengesetzte Richtung lenken.

Sie werden in der Regel für Festbrennstoffkessel großer Größe, Produktionshallen und öffentliche Gebäude verwendet, aber im Folgenden alles darüber und darüber hinaus - das Video in diesem Artikel.

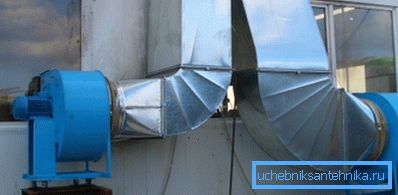

Mechanische Belüftung

Hinweis Injektions- / Saugeinheiten mit Elektromotor, die als Cochlea bezeichnet werden, sind für keine Belüftung geeignet, da sie den Luftstrom nur in eine Richtung lenken können.

Arten der Belüftung

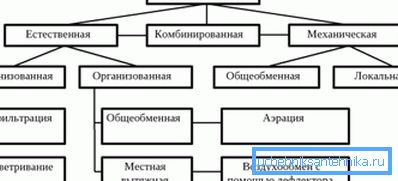

• Wie Sie im oberen Bild sehen können, kann das Wort Belüftung völlig unterschiedliche Arten des Luftaustauschs bedeuten, und Sie haben vielleicht nicht einmal etwas von ihnen gehört, aber wir werden nur die grundlegendsten betrachten.
• Erstens gibt es eine bekannte Auslassmethode, wenn warme oder verschmutzte Luft aus dem Raum entfernt wird.
• Zweitens gibt es eine Versorgungsoption, und meistens wird frische kühle Luft hinzugefügt.
• Drittens handelt es sich um eine Kombination, dh eine Zu- und Abluftoption.
• Die obigen Systeme können auf natürliche Weise funktionieren, sie können jedoch auch zwangsweise mit axialen (axialen), radialen (Zentrifugal-), diametralen (tangentialen) und diagonalen Lüftern arbeiten. Zusätzlich können Haube und Luftstrom entweder allgemein oder lokal ausgeführt werden. Das heißt, der Kanal wird an einen bestimmten Bestimmungsort geliefert und erfüllt die Funktion des Ausblasens oder Absaugens.

Beispiele

Hinweis Im Folgenden betrachten wir verschiedene Schneckenarten, die für die Hauptbelüftungsarten verwendet werden.

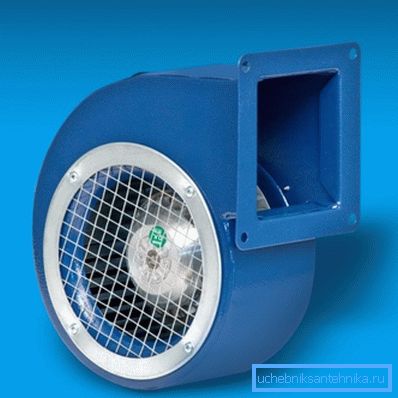

BDRS 120-60 (Türkei) ist eine radiale Auspuffschnecke mit einem Gewicht von 2,1 kg, einer Frequenz von 2325 U / min, einer Spannung von 220/230 V / 50 Hz und einer maximalen Leistungsaufnahme von 90 Watt. Gleichzeitig kann der BDRS 120-60 maximal 380 m pumpen.³/ min Luft mit einem Temperaturbereich von -15 ° C bis +40 ° C, hat die Schutzklasse IP54.

BDRS kann mehrere Größen haben, der Außenrotor besteht aus verzinktem Stahl und ist seitlich mit einem Chromgitter geschützt, wodurch das Eindringen von Fremdelementen in das Laufrad verhindert wird.

Der hitzebeständige Einlass- / Abgas-Radialventilator Dundar CM 16.2H wird normalerweise zum Abpumpen von Heißluft aus Festbrennstoffkesseln verwendet, obwohl er gemäß den Anweisungen auch für verschiedene Einsatzzwecke verwendet werden kann. Der Luftstrom während des Transports kann eine Temperatur von -30 ° C bis +120 ° C haben, und die Schnecke selbst kann auf 0 ° C eingestellt werden. (horizontale Position), 90 °, 180 °. und 270? (Motor auf der rechten Seite).

Das Modell CM 16.2H hat eine Motordrehzahl von 2750 U / min, eine Spannung von 220/230 V / 50 Hz und eine maximale Leistungsaufnahme von 460 Watt. Die Einheit mit einem Gewicht von 7,9 kg kann ein maximales Volumen von 1765 m fördern³/ min Luft, Druckstufe 780Pa, Schutzart IP54.

Verschiedene Modifikationen von VENTS VShCHUN können für die Belange der Be- und Entlüftung und Klimatisierung in Räumen mit unterschiedlichen Verwendungszwecken verwendet werden und haben eine Lufttransportkapazität von bis zu 19000 m³/ stunde

Eine solche Zentrifugal-Cochlea hat einen spiralförmig drehenden Körper und ein Flügelrad, das auf der Achse eines Drehstrom-Asynchronmotors montiert ist. Gehäuse VSHCHUN aus Stahl, der später mit Polymeren beschichtet wird

Bei jeder Änderung kann der Fall nach rechts oder links gedreht werden. Dadurch können Sie die vorhandenen Luftkanäle in einem beliebigen Winkel miteinander verbinden, aber die Stufe zwischen der festen Position beträgt 45 °.

Bei verschiedenen Modellen können auch Zweitakt- oder Viertakt-Asynchronmotoren mit Außenrotor verwendet werden, und das Laufrad in Form von vorwärts gekrümmten Schaufeln besteht aus verzinktem Stahl. Wälzlager erhöhen die Lebensdauer der Einheit, die ab Werk ausbalancierten Turbinen reduzieren das Geräusch erheblich und der Schutzgrad ist IP54.

Außerdem können Sie für VSBUN die Geschwindigkeit mit einem automatischen Transformator-Controller mit Ihren eigenen Händen einstellen, was sehr praktisch ist für:

• wechselnde Jahreszeiten;
• Arbeitsbedingungen;
• Räumlichkeiten und so weiter.

Darüber hinaus können mehrere Einheiten dieses Typs gleichzeitig an den Spartransformator angeschlossen werden, die Hauptbedingung muss jedoch unbedingt erfüllt sein: Ihre Gesamtleistung sollte die Transformatorleistung nicht überschreiten.

Technische Merkmale VENTS VSHCHUN

Hinweis Die obige Tabelle zeigt die technischen Eigenschaften nur einiger Modifikationen von VENTS VSHUN.

Fazit

Es ist bemerkenswert, dass die Lüftungsschnecken nicht nur für große Mengen (Produktionswerkstätten, öffentliche Gebäude usw.) verwendet werden können, sondern auch für den Haushalt, insbesondere zum Heizen. Natürlich wird der Preis der Einheiten erheblich variieren, dies wird jedoch durch die Erhöhung oder Verringerung der Leistung bestimmt.
