Was ist absaugung - merkmale und typen
Die Lüftung ist eines der technischen Lebenserhaltungssysteme, das für die effiziente Luftzirkulation in jedem Raum verantwortlich ist. Das Fehlen eines ordnungsgemäß organisierten Belüftungssystems kann zu Luftstillstand, Änderungen der Luftfeuchtigkeit führen, bei denen die Bildung von Schimmel, Pilzen und unangenehmen Gerüchen im Raum möglich ist. Schauen wir uns an, wie die Absaugung funktioniert und wie gut sie ist.
Zweck der Absaugung und ihrer Arten
Die Hauptaufgabe dieses Systems besteht darin, den Luftstrom in den Räumen zu zirkulieren. Dies geschieht durch die Organisation der Luftbewegung von außen in den Raum und die anschließende sanfte Entfernung.
Zu Ihrer Information! Der Luftstrom von der Straße basiert auf dem Prinzip der Absaugung. Ohne dies wird die Luft in dem Raum mit Arbeitshaube reduziert.
Haushaltsbelüftungssysteme
Das System der Absaugung von Wohnungen und beispielsweise Büroräumen kann unterteilt werden in:

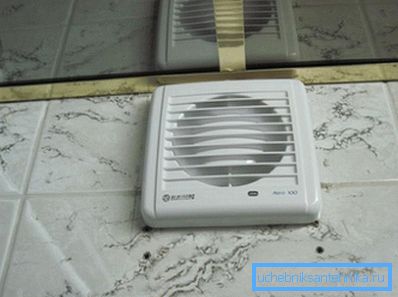

- Besonders angefertigt, das heißt, ein oder mehrere benachbarte Räume dienen. Normalerweise handelt es sich bei Wohnräumen um eine Küche und ein Badezimmer oder um die Belüftung eines Landhauses. Wenn ein natürlicher Luftaustausch nicht möglich ist, ist die Installation einer Absaugung mit Zwang erforderlich. Hierzu ist ein Lüfter (zentrifugal oder axial) in den Lüftungskanal eingebaut.

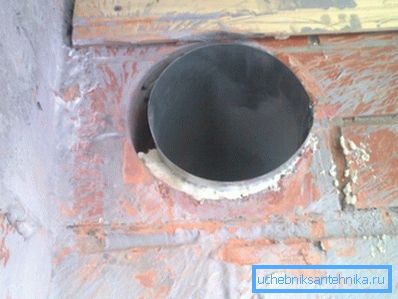

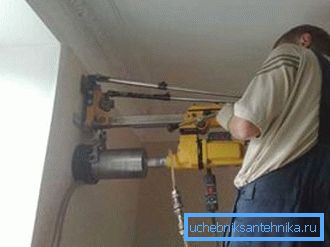

- Die Luftentfernung aus den Bädern erfolgt normalerweise durch kleine Schornsteine zur Belüftung, die im Deckenbau oder direkt durch die Außenwand auf die Straße gelegt werden.
- Es ist möglich, Extrakte aus mehreren Bädern in einem gemeinsamen Kanal zu kombinieren.
Hinweis! Der Lüfter lässt sich in der Regel leicht mit den Händen parallel zum Lichtschalter anschließen. Manchmal wird ein zusätzliches Zeitrelais installiert, das den Lüfterbetrieb nach dem Ausschalten der Beleuchtung für eine Weile verlängert.
- Die Ventilatoren sind mit einem speziellen Ventil ausgestattet, das die Luftbewegung beim Einschalten des Geräts ermöglicht und den Durchgang sperrt, wenn es ausgeschaltet wird.
- Um die Entfernung von Rauch und Dampf über dem Ofen zu lokalisieren, wird in Küchen ein Regenschirm installiert, der auch eine dekorative Last trägt. Die Haube ist mit einem Lüfter und einem Filter ausgestattet, bestehend aus:
- Fett- und Schmutzgitter.
- Kartusche mit Substanzen, die unangenehme Gerüche neutralisieren. Dies ist normalerweise ein Sorbens, beispielsweise Aktivkohle. Dieses Gerät sollte etwa 2-3 Mal pro Jahr ausgetauscht werden, da es schmutzig wird.
- Zentral. Diese sind beispielsweise in Mehrfamilienhäusern angeordnet, in denen die Ablüftung in der Wohnung durch ein System von separaten Kanälen erfolgt, die Zugang zum Dach des Gebäudes haben. Dies gilt insbesondere für Stahlbetonfertigteilhochhäuser, bei denen die Gestaltung einzelner Abgasanlagen schwierig ist.
- Jede Wohnung im Badezimmer und in der Küche hat einen Ausgang mit einem eingebauten Lüftungsgitter zum vertikalen Lüftungskanal.
- Alle Kanäle gehen auf das Dach, wo Lüfter über ihnen installiert sind.
- Sie können die vertikalen Kanäle in einem auf dem Gebäude kombinieren und einen leistungsstarken Lüfter installieren.
- Wenn sich im Hausgebäude ein technischer Boden befindet, werden vertikale Lüftungskanäle in einem gemeinsamen Hauptluftkanal in diesem Raum montiert. Es kann dem Motor zur Entlüftung dienen, der in einem Aufbau oberhalb des Maschinenraums eines Aufzugsschachts installiert ist.
Interessant Ein Merkmal der zentralen Belüftung von Mehrfamilienhäusern ist die Schalldämmung. Damit sich die Nachbarn nicht durch die Lüftungskanäle hören, sind in ihnen spezielle Schalldämpfer eingebaut.
- Kombiniert Absauganlagen sind mit den Vor- und Nachteilen einer zentralen und individuellen Belüftung ausgestattet.

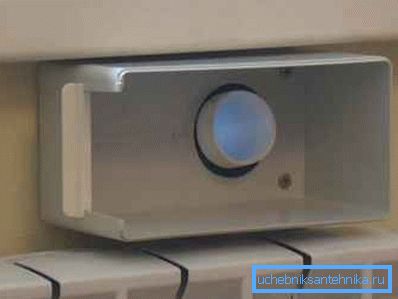

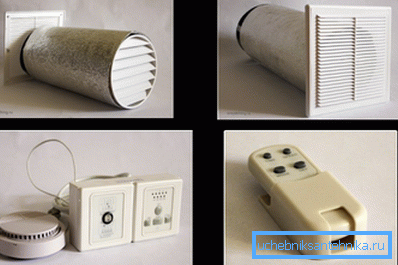

Zusätzlich zu den Lüftern wird der Einbau in ein Lüftungsventil eines Lüftungsventils oder ein einfaches Gitter, das einen Luftaustausch ohne Zwang ermöglicht, praktiziert. Das Belüftungsventil ist ein einstellbarer Dämpfer mit einem Befestigungselement, das für die Intensität der Luftentfernung aus dem Raum verantwortlich ist.
Alle oben genannten Geräte werden direkt am Eingang des Lüftungskanals montiert.

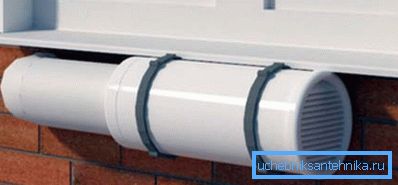

Achtung! In Räumen, in denen sich Holzfenster für Metall-Kunststoff noch nicht verändert haben, können Sie sich auch bei geschlossenen Fenstern keine Sorgen über den natürlichen Luftstrom machen. Wenn Sie Fenster durch Kunststoff ersetzen, versuchen Sie, Designs mit einem integrierten Luftventil zu erhalten.

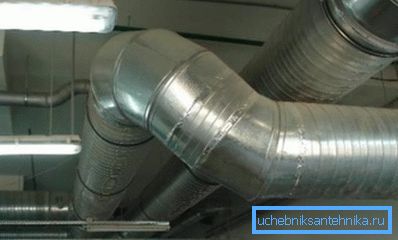

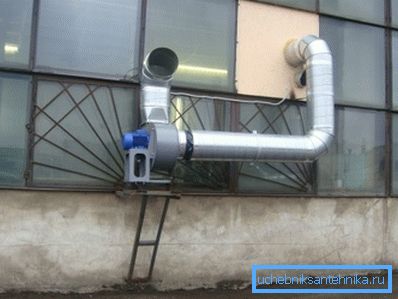

Lüftung von Industrieanlagen
Industrielle Absaugung neben der Schaffung einer komfortablen Arbeitsumgebung erfüllt je nach Produktionszweck mehrere Aufgaben:
- Entfernen von Dämpfen in besonders gefährlichen Bereichen.
- Sicherstellung einer ausreichenden Traktion in den Kesseln.
- Zusätzliches Blasen von heißen Teilen usw.
Lüftungsanlagen in der Produktion werden unter Berücksichtigung vieler Faktoren konzipiert:
- Zweck des Unternehmens.
- Bereich der Industrieanlagen.
- Die Anzahl der Personen, die in einem bestimmten Raum arbeiten, und ihre Art der Tätigkeit.
- Anzahl und Art der Ausrüstung in Werkstätten usw.
Beachten Sie! Bei der Berechnung der Lüftung müssen die klimatischen Merkmale der Region, in der sich die Produktion befindet, berücksichtigt werden.
Nach dem Betriebsprinzip kann die Absaugung in der Produktion sein:
- Natürlich.
- Gezwungen
- Mischtyp.
Die natürliche Belüftung in der Produktion erfolgt wie im Alltag mit freier Luftdurchdringung von außen und deren Entfernung durch die Belüftungskanäle.
Der Schub bei dieser Lüftungsmethode hängt von den Konventionen der umgebenden Atmosphäre ab:
- Druck
- Temperaturunterschiede.
- Windgeschwindigkeiten
Verwendung von Luftströmen durch die Löcher in den Lüftungskanälen. In den Produktionsräumen befinden sich diese Öffnungen in einer Höhe von 180 und 400 cm über dem Boden.
Die Zwangsanlage ist mit einer speziellen Ausrüstung ausgestattet - Axialventilatoren, die die Abluft aktiv aus dem Raum entfernen.
Bei Verwendung eines Zwangsbelüftungskreislaufs sorgt das Gebläse für zusätzliche Luftzufuhr in der erforderlichen Menge, wodurch die Effizienz des Luftaustauschs erhöht wird.
Die Ventilatorleistung wird basierend auf den Konstruktionsberechnungen für den erforderlichen Luftaustausch ausgewählt.
Tipp! Bei der Wahl eines geeigneten Gerätes ist es nicht ratsam, stark (mit einer Marge) von diesem Wert abzuweichen, da der Preis eines Industrieventilators direkt von seiner Leistung abhängt. Darüber hinaus würde dies zu unnötigen Kostenüberschreitungen im weiteren Betrieb führen.
Lüftungssystem Design
Neben der Erstellung anderer technischer Kommunikationsmittel gehen dem Abluftventilator Berechnungen und Design vor.
Dieser Prozess wird gemäß den technischen Spezifikationen durchgeführt und besteht aus:
- Bestimmung der Lüftungsleistung für einen Raum mit einem bestimmten Volumen und Zweck.
- Berechnung der Längen und Abschnitte von Luftkanälen.
- Fertigstellung der Kanalarmaturen und Zusatzgeräte.
- Berechnung und Auswahl der Ausrüstung.
- Die Wahl der Verbrauchsmaterialien.
Bestimmung des Luftaustausches
Die technische Hauptanweisung für die Gestaltung der Lüftung ist ein SNiP 41-01-2003, der die normative Luftaustauschrate für verschiedene Räume abhängig von ihrem funktionalen Zweck regelt. In diesem Dokument werden außerdem die folgenden Normen für den stündlichen Luftverbrauch einer Person je nach Beruf festgelegt:
Hinweis! Aufgrund der Regeln und Vorschriften, die für Luftaustauschsysteme gelten, wird empfohlen, die Abluftbelüftung mit Hilfe von Fachkräften zu installieren.
- Für Produktionsräume:
- Mit natürlicher Belüftung - 30m3.
- Ohne natürliche Belüftung - 60m3.
Regulatorische Luftwechselrate - ein Wert ohne Maßeinheit, der angibt, wie oft der Luftaustausch in einem bestimmten Raum innerhalb einer Stunde vollständig ist
- Für Wohngebäude beträgt der Luftwechsel 1, jedoch nicht weniger als 30 m3 / h pro Person.
- Für Badezimmer und Küchen beträgt die Luftwechselrate 1,5, jedoch nicht weniger als 60 m3 / h pro Person.
Wenn Sie diese Werte und Parameter des Raums kennen, können Sie die Auslegungskapazität der Lüftung auf zwei Arten berechnen:
- Die erste unter Verwendung der Luftwechselrate gemäß der Formel L = n * V, wobei:
- L ist die berechnete Lüftungsleistung.
- n - normative Luftwechselfrequenz.
- V ist das Volumen des Raumes, gleich dem Produkt aus Fläche und Höhe.
Die erforderliche Nennleistung des Lüftungssystems liegt in der Regel im Bereich:
- 100-500 m3 / h für Wohnungen.
- 1000-2500 m3 // h für Privathäuser.
- 1000-15000 m3 / h für Verwaltungs-, Lager- und Industriegelände.

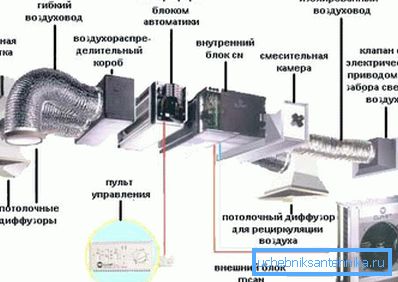

Die Zusammensetzung des Lüftungssystems
Nachdem Sie die Designkapazität der Belüftung erhalten haben, können Sie mit der Erstellung der wichtigsten Elemente beginnen.
Die Zusammensetzung eines typischen Lüftungssystems umfasst:
- Entlüftungsschlauch - runder Luftkanal oder Box mit rechteckigem Querschnitt zur Luftverteilung in allen Räumen. Seine Länge, Konfiguration und Querschnittsfläche hängen von der Anordnung der Räumlichkeiten sowie von den Konstruktionsmerkmalen eines bestimmten Systems und seinem Zweck ab.
- Das Lufteinlassgitter wird direkt am Eingang des Lüftungskanals montiert.
- Lüfter für einen ausreichenden Luftaustausch.

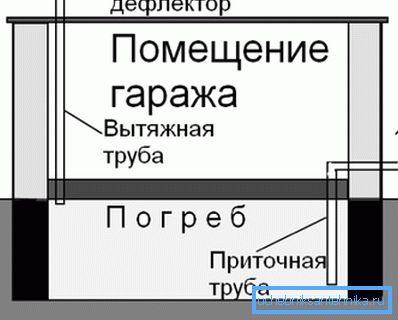

- Filter zur Luftreinigung von mechanischen und chemischen Verunreinigungen. Filter werden sowohl in der gefährlichen Produktion (in Garagen, Autoservices usw.) als auch im Alltag eingesetzt. Es gibt zwei Arten von Filtern:
- Für den einmaligen Gebrauch austauschbar.
- Gelöscht Sie können demontiert, gereinigt und wieder eingesetzt werden.
Wir möchten Sie daran erinnern, dass die Gestaltung und Installation des Lüftungssystems besser in den Händen von Fachleuten ist.
Fazit
Jetzt kennen Sie den Unterschied zwischen natürlicher Absaugung und künstlich erzeugten Räumen, die in Räumen mit hoher Luftfeuchtigkeit ausgestattet sind. In diesem Fall ist es besser, dieses System vor dem Ende der Reparatur zu bauen, um die unschöne Verzweigung des Kanals zu verdecken.
In dem in diesem Artikel vorgestellten Video finden Sie weitere Informationen zu diesem Thema.
