Warum brauchen wir eine zwangsbelüftung: das prinzip des

Es kann nicht gesagt werden, dass dies in den meisten Fällen der Fall ist, aber häufig ist die Zwangsbelüftung in einem Privathaus oder einer Wohnung eine extreme Notwendigkeit, die unter bestimmten Bedingungen entsteht. Sehr oft (fast immer) tritt ein solches Bedürfnis auf, wenn die natürliche Belüftung unzureichend ist oder wenn es fehlt (abgesehen von Fenstern und Lüftungsöffnungen).

Lassen Sie uns herausfinden, was es ist und wie das System gemountet werden soll. Das Video in diesem Artikel hilft uns dabei.

Gerät und Einbau von Hauben

Rohre und Kanäle

Hinweis Die Zwangsbelüftung ist ein Abluftsystem, das Luft aus einem Raum ansaugen und nach draußen transportieren kann. Wenn die Luft chemisch gereinigt wird, hat dies nichts mit der Haube zu tun.

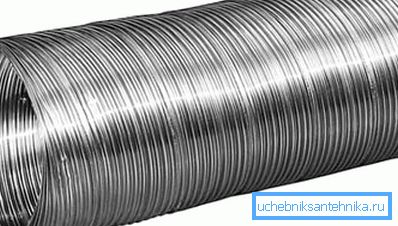

Es ist sehr praktisch, ein Metallwellrohr für die Zwangsbelüftung eines Privathauses oder einer Wohnung zu verwenden. Sie kann immer in jede Richtung gedreht werden und kann dank einer gewellten Oberfläche größer oder kleiner gemacht werden.

Solche Baumaterialien werden jedoch nicht als Kanäle verwendet - sie werden für Eyeliner verwendet, zum Beispiel kann in einer gewellten Küche eine Abzugshaube mit einem Fenster dieses Kanals an der Wand oder in seltenen Fällen an der Decke verbunden werden. Der Durchmesser des für Haushaltszwecke verwendeten Rohres beträgt in der Regel 100 mm.

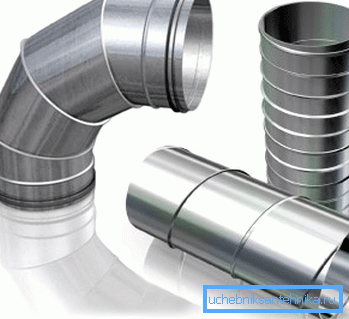

Es ist jedoch keineswegs notwendig, gewellte Rohre als Verbindung zu verwenden - kurze rohrförmige Luftkanäle aus Metall sind dafür durchaus geeignet, das heißt, ein solcher Übergang wird von geraden und eckigen Bruchstücken aufgenommen. Auch dieses Material wird nicht als Kanal verwendet - es dient als Durchgang zwischen dem Abluftventilator und dem Lüftungsfenster.

Wenn in mehrstöckigen Gebäuden Abluftkanäle vorgesehen sind, die sich in den Wänden und auf dem Dachboden befinden, muss im privaten Bereich häufig das gesamte System komplett neu installiert werden. Das heißt, nicht nur Hauben, sondern auch Nachrichtenkanäle.

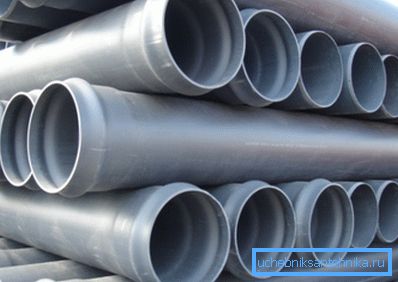

Keine diesbezügliche Anweisung gibt Hinweise, daher sollten Sie sich auf die Praxis verlassen, wonach ein Abwasserrohr mit einem Durchmesser von 100 mm aus PVC am besten für Kanäle geeignet ist. Durch die Verwendung von Kunststoff-Fittings für Rohre, Gummi-Reduktionen und Silikon lassen sich Metall und PVC sehr einfach kombinieren.

Fans

Hinweis Alle Ventilatoren können je nach Art der Befestigung des Laufrads unterteilt werden, genauer gesagt nach ihrer Luftpumpmethode. So können solche Einheiten kanalförmig, radial (spiralförmig) und axial sein. In Lebensbedingungen werden meistens Geräte des axialen Typs verwendet.

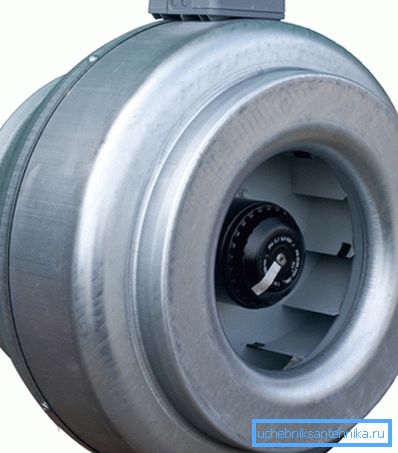

Auslassmotoren des Typs Channel-VENT sind in der Lage, bei einer von -30 ° C bis +50 ° C verlaufenden Temperatur zu arbeiten - dies ist ein möglicher Temperaturunterschied zwischen Straße und Raum. Solche Einheiten sind jedoch ausschließlich für Staub ausgelegt und dann, wenn der Gehalt 0,1 g / m nicht überschreitet³.

Wenn die Raumluft durch faserige, klebrige oder explosive Substanzen verunreinigt ist, wird die Verwendung von Channel-VENT nicht empfohlen, da diese den Motor beschädigen können.

Parametertabelle Vesa Channel-VENT

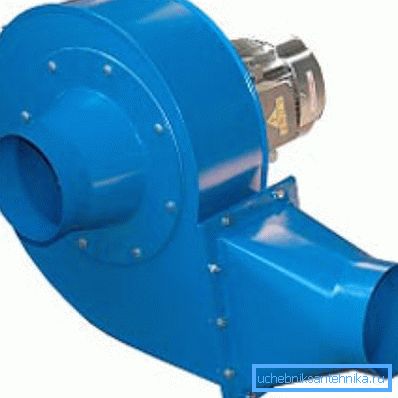

TROMMELBERG MSF-2 kann zum Abgasen von Abgasen verwendet werden, da die MSF-Serie speziell für Räume entwickelt wurde, in denen Diesel- und Vergasergeneratoren, Autos funktionieren und auch geschweißt werden.

Das oben abgebildete Modell hat eine Leistung von 1,5 kW bei einer Kapazität von 2550 m³/ Stunde und Stromverbrauch 4,1A. Das Laufrad eines Drehstrommotors dreht sich mit einer Drehzahl von 2800 U / min, am Einlass hat die Düse einen Querschnitt von 145,145 mm, die Gesamtabmessungen des Geräuschpegels von 540 x 560 x 755 mm 75 dB.

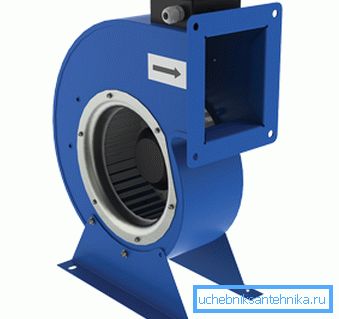

Spiralventilatoren (Radialventilatoren) des Typs VENTS VTsU sorgen für die Luftströmung in einen Raum mit einem anderen Zweck - meist handelt es sich um Produktionswerkstätten und -geräte (Schmiedeschmiede, Feuerschränke) und öffentliche Gebäude.

Einheiten dieses Typs können sowohl im Innenbereich als auch im Freien montiert werden (das Gehäuse besteht aus polymerisiertem Stahl). Um den Mechanismus in Gang zu setzen, werden bipolare und vierpolige Einphasenmotoren mit einem Außenrotor verwendet (der Außenrotor besteht aus verzinktem Stahl).

Bei diesem Modell AXCBF-18 handelt es sich um ein superstarkes Auslassdesign für Heißluft mit einer Kapazität von bis zu 20.275 m³/ Stunde, kann sowohl einphasigen als auch dreiphasigen Elektromotor haben. Diese Kapazität wird hauptsächlich für Produktionswerkstätten und öffentliche Gebäude benötigt. Im Alltag für Wohnungen und den privaten Sektor wird AXCBF-18 nicht eingesetzt.

Axialventilatoren für die Absaugung SISTEMAIR werden für Haushaltszwecke wie Toiletten, Bäder, Abstellräume und andere Nebengebäude sowie für kleine öffentliche Räume wie kleine Besprechungsräume, Büros, Klassenzimmer und dergleichen verwendet.

Die Leistung von SISTEMAIR beträgt 231m³/ Stunde und wenn wir berücksichtigen, dass der Preis ausreichend demokratisch ist, kann sich eine solche Einheit jeden Mieter oder Vermieter leisten.

Hinweis Um die Luft im Raum zu ersetzen, ist als Auslass- und Ansaugsystem erforderlich. Das heißt, der Unterdruck von Luftmotoren mit Schaufeln erzeugt nicht. Um einen normalen Luftabfluss sicherzustellen, benötigen Sie den Luftstrom.

Die Nuancen der Bearbeitung

• Axialventilatoren für Abzugshauben in Bädern und Toiletten sind als Überkopf ausgeführt, Das heißt, der Motor selbst versteckt sich in der Lüftungsklappe, und der Grill ruht auf einer Fläche entlang seines Umfangs und blockiert das Loch.
• Die Befestigung kann entweder mit Hilfe von Schrauben (dann sind Montagelöcher am Gitter vorgesehen) oder mit Hilfe einer Spreizfeder (Antennen) erfolgen.. Bei der zweiten Installationsmethode zwischen der Arbeitsfläche und dem Kunststoffgitter ist es jedoch am besten, Silikondichtungsmittel für einen festen Sitz zu pumpen.
• Vergessen Sie nicht, dass die Lüftungskanäle immer Passagen für verschiedene Insekten und Schädlinge sind.. Daher kann ein locker sitzender vorderer Teil der Motorhaube aufgrund möglicher Risse zu einem Tor für sie werden.
• Bei der Installation sollten Sie auch darauf achten, dass das Moskitonetz nicht versehentlich beschädigt oder verbogen wird. Das Gitter muss von innen zugeführt werden.

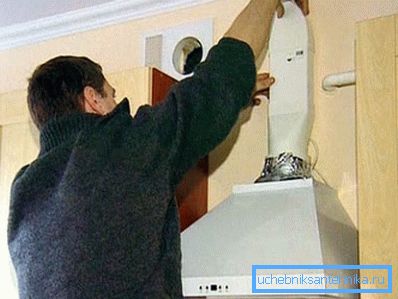

• Die Dunstabzugshaube ist etwas anders montiert, da das Gerät selbst mit dem Ventilator oberhalb des Ofens installiert ist. Ein Wellrohr oder Luftkanal verbindet es mit dem Lüftungskanal.
• Auf dem Gehäuse des Geräts befindet sich ein Rohr zum Befestigen des Rohrs. An der Decke oder der Wand müssen Sie zum Anschließen an den Lüftungskanal einen Adapter installieren, Das ist an die Ebene angeflanscht, und das Rohr dreht sich auf der Innenseite.
• Einige Küchenscharniere bieten einen speziellen Schrank, in dem Sie den Schrank zusammen mit dem Schornstein verstecken können., Lassen Sie nur die untere horizontale Ebene für den Lufteinlass offen.

Fazit

Die Zwangsbelüftung in einer Wohnung oder einem Privathaus geschieht also normalerweise mit einem Axialventilator unterschiedlicher Leistung. In Bad und WC ist es oft parallel zur Beleuchtung geschaltet, dh wenn der Schalter eingeschaltet ist, schließt der Stromkreis gleichzeitig die Beleuchtung und den Ventilator.
