Vorbeugende wartung von lüftungsanlagen

Entsprechend der Tatsache, dass es eine Bedienungsanleitung für den Betrieb von Lüftungssystemen gibt, auf deren Grundlage die Einheiten und Kanäle vorbeugende Reparaturen und Wartungen erfordern, gibt es bestimmte Fristen für die Ausführung bestimmter Arten von Arbeiten.

Dabei sollte auch die Art der Belüftung berücksichtigt werden.

• auspuff
• frische luft,
• Gebläseluft und Abluft.

Diese Arten sind wiederum nach Arten unterteilt, wie zum Beispiel:

• insgesamt
• lokal,
• natürlich
• mechanisch (mit elektrischem Antrieb).

Wir werden Sie über die Begriffe, Methoden, Typen und Typen informieren. Außerdem finden Sie in diesem Artikel ein Video für Sie.

Viel über Belüftung

Hinweis Die Art und Art der Belüftungsvorrichtung hat direkten Einfluss auf den Verschmutzungsgrad der Luftkanäle sowie auf die Notwendigkeit einer Wartung des mechanischen Teils (für Absaugung und Ausblasen).

Versorgungsbelüftungsoption bedeutet, dass saubere (kalte, warme) Luft nur durch die Rohrleitung in den Raum eindringt und deren Abfluss auf natürliche Weise durch offene Fenster, Türen und verschiedene Lecks in den Widerlagern derselben Fenster und Türen erfolgt.

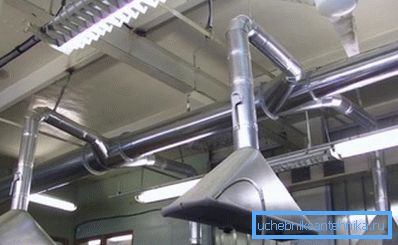

In solchen Fällen droht kein Überdruck - dies kann nur in dicht verschlossenen Räumen der Fall sein, dafür gibt es Umleitungskanäle. Die Luftströmung kann allgemein auf die gesamte Fläche eines Raumes oder einer Werkstatt durchgeführt werden, kann aber auch auf einen bestimmten Ort gerichtet werden, wie im obigen Foto, was hinsichtlich des Energieverbrauchs wirtschaftlicher ist.

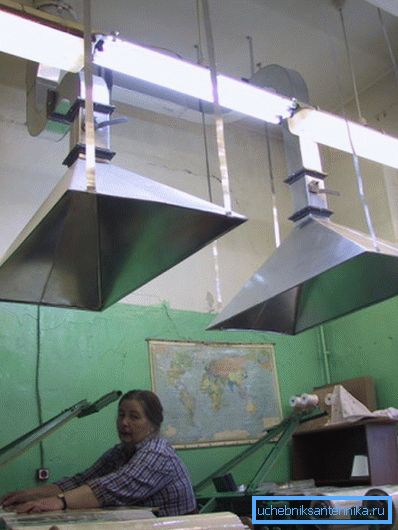

In Bezug auf das Erscheinungsbild sind die Absaug- und Gebläsesysteme für den örtlichen Gebrauch sehr ähnlich - dieselben Rohre und dieselben Schirme, mit der Ausnahme, dass die Bewegung der Luftströmung dort in entgegengesetzte Richtungen erfolgt.

Absaugvorrichtungen sowie ein Gebläse haben jedoch in der Regel einen elektrischen Antrieb, der die Luftzirkulation fördert. Lokale Abgase werden hauptsächlich in Produktionsanlagen verwendet, um schädliche Gase und unangenehme Gerüche zu sammeln.

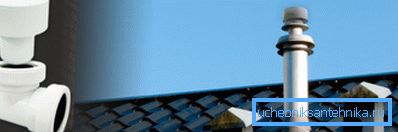

Die Be- und Entlüftung kann mechanisch (mit elektrischem Antrieb) und natürlich sein - die letzte Option ist jedem bekannt, da sie in Hochhäusern, Büros, Geschäften, medizinischen Einrichtungen und Unternehmen eingesetzt wird. Der natürliche Luftaustausch durch das System von Minen und Kanälen kann auch mit lokalen Abluftventilatoren verdünnt werden, beispielsweise in Badezimmern von Wohngebäuden.

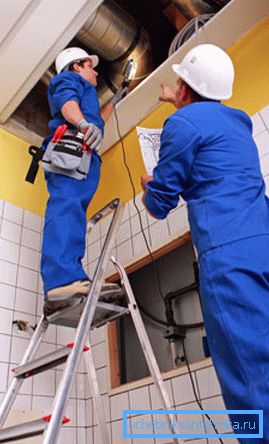

Präventionsbedingungen und Arten der ausgeführten Arbeit

Was machen wir jedes Jahr?

1. Es ist notwendig, die Lager des Motors zu überprüfen, der die Schaufeln (Flügelrad) dreht, die sich im Luftwärmetauscher befinden.
2. Überprüfung des technischen Zustands des Laufrads.
3. Verhinderung der Siphonentwässerung.
4. Inspektion der Wasserpumpe am Wärmetauscher.
5. Revision unterstützt zur Schwingungsisolation.
6. Test aller Instrumente.
7. Jalousien Reinigungsgitter.
8. Überprüfung aller Verkabelungen.
9. Prüfen Sie die Pipeline von Vozduhoprovodyaschego auf Leckagen.
10. Wärmeaustauscherbehandlung mit chemischen Reinigungsmitteln.

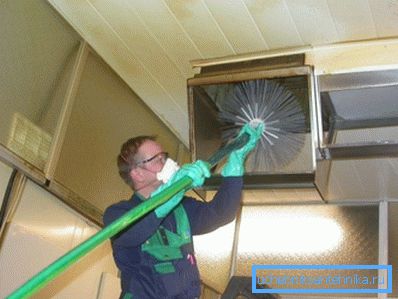

11. Reinigen Sie mit Hilfe der gleichen chemischen Mittel den inneren Hohlraum des Kanals.
12. Dichtheit prüfen und (falls erforderlich) die Fugen der Rohrleitung abdichten.

Was ist alle sechs Monate zu tun?

1. Überprüfen Sie die Filter auf Belüftungssysteme auf Verschmutzung.
2. Kondensatablauf chemisch reinigen.

Was ist jedes Quartal zu tun?

1. Überprüfen Sie die Befestigungselemente auf Festigkeit und Flexibilität sowie ihre Räumung.
2. Prüfen Sie die montierten Federn in den Motorgebläsen.
3. Überprüfen Sie den Riemenschutz auf die korrekte Position und versuchen Sie, diese zu spannen.
4. Entfernen Sie die Plakette vom Laufrad und zentrieren Sie sie auf der Welle.
5. Es kann erforderlich sein, die Wellen der Motoren und Laufräder einzustellen.
6. Überprüfung der Parallelität und gegebenenfalls Einstellung der Position der Welle und des Laufrads.
7. Vermeidung von Wasserpumpendüsen.
8. Überprüfen Sie die Gerätekette (Leistung, Kontrolle) und ziehen Sie die Gewindebaugruppen bei Bedarf fest.
9. Prüfung des Dreiwegeventils für Luftheizung und -kühlung.
10. Schmierung aller Lager.
11. Passen Sie die Antriebsriemen an.
12. Fehlerbehebung bei der Kompatibilität der Antriebsscheiben-Lüfterrollen bei Bedarf

Was ist jeden Monat zu tun?

1. Sichtprüfung aller Geräte.
2. Revisionsverschlüsse für Festigkeit und Flexibilität sowie deren Verhinderung.
3. Überprüfen Sie den Riemenschutz auf die korrekte Position und versuchen Sie, diese zu spannen.
4. Entfernen Sie die Plakette vom Laufrad und zentrieren Sie sie auf der Welle.
5. Es kann erforderlich sein, die Wellen der Motoren und Laufräder einzustellen.
6. Phasenprüfung - Spannungs- und Stromungleichgewicht.
7. Verhinderung elektrischer Stellantriebe von Ventilen und Steuerventilen.
8. Notieren Sie die Instrumentierung.
9. Luftfilter reinigen und ggf. ersetzen.
10. Überprüfen des Zustands der Vibrationsdämpfer.
11. Vermeidung von Befeuchtungsdüsen, Pumpenfilter, Speicher und Bewässerungskammern
12. Kontrolle des Wärmetauschers, Entwässerung und ggf. Reinigung.
13. Sichtprüfung und ggf. Austausch von Antriebsriemen.

Mechanische Belüftung

Hinweis Im Folgenden werden die wichtigsten Arten der mechanischen Belüftung betrachtet, die im Gegensatz zu den Installationen des natürlichen Luftaustausches vor allem gewartet werden müssen. Die Zwangsluftzirkulation erfolgt entweder mit Hilfe eines von einem Elektromotor rotierten Flügelrads oder mit einem Ejektor (der Endeffekt ist fast der gleiche, obwohl der Preis unterschiedlich ist).

Einlass

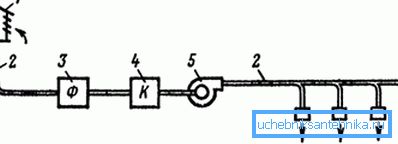

Das Belüftungssystem der Lufteinlassvorrichtung, die auch als Lufteinlass (1) bezeichnet wird, ist in den meisten Fällen außerhalb des Gebäudes (in der Regel auf dem Dach) installiert, gleichzeitig suchen sie jedoch nach einem Ort, an dem sich die sauberste Luft befindet.

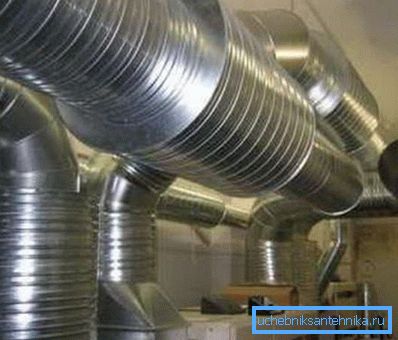

Die Luft wird durch den im Diagramm mit der Nummer 2 angegebenen Luftkanal in den Raum transportiert - sie besteht aus Ziegel, Beton, einer Mischung aus Schlacke und Alabaster sowie aus Metall und Kunststoff. Der Luftstrom wird mit einem Filter (3) von Staub befreit.

Damit die stark gekühlte Luft in der Wintersaison nicht in den Raum gelangt, wird sie durch die Heizungen (4) geleitet, wo üblicherweise heißes Wasser und Dampf als Wärmeträger verwendet wird, aber auch der Einsatz von elektrischen Lufterhitzern geübt wird. Durch den Luftstrom bewegt sich der Zentrifugalventilator (5).

Das Bezugszeichen 6 bezeichnet eine Düse mit einem Lufteinlass, durch den Luft in den Raum eindringt - dies kann ein lokaler oder ausgebreiteter Strom (lokale oder allgemeine Belüftung) sein, der durch Ventile oder Drosselventile geregelt wird, die am Zweigkanal im Luftbehälter angeordnet sind.

Bei Lüftern, Heizungen und Filtern ist die Arbeitskammer in der Regel ausgestattet - sie muss sich in demselben Raum befinden, wie es die Betriebsregeln von Lüftungssystemen erfordern.

Die transportierte Luft wird dem Arbeitsraum in einer Zone zugeführt, die nicht mehr als zwei Meter hoch ist - dies entspricht dem menschlichen Wachstum und erlaubt Ihnen somit, saubere Luft zu atmen. Am Auslass ist ein Schalldämpfer von Lüftungsgeräten installiert, damit der Ausgangsstrom das Gehör nicht mit Fremdgeräuschen stört.

Auspuff

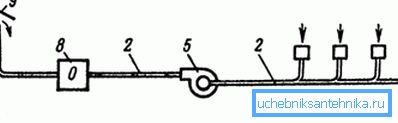

Für eine Absaugvorrichtung sind Düsen mit Absauglöchern notwendig (in der Figur sind sie mit der Nummer 7 gekennzeichnet), durch die Luft aus dem Raum gesaugt wird, durch einen Elektromotor (5) rotierte Laufräder und Kanäle zum Transportieren von Luft (2).

Die Abbildung 8 in der Abbildung zeigt eine Filtervorrichtung zum Reinigen des Gas- und Staubflusses. Filter werden jedoch nur in solchen Fällen installiert, wenn die Konzentration der Luftverschmutzung in die Atmosphäre die Normen für ein bestimmtes Gebiet (Wohngebiet, Landschaft, Berge) überschreitet. Die Entladeeinrichtungen (9) sollten sich 1-1,5 m über dem First oder der Oberseite der Rampe befinden.

Wenn die Abluftbelüftung aktiviert ist, strömt saubere Luft durch Türen, Fensteröffnungen oder speziell ausgestattete Öffnungen und durch undichte Verbindungen der Struktur (dieselben Fenster und Türen) in den Raum. In einigen Situationen kann das System eines solchen Luftaustauschs einen erheblichen Nachteil bei der Anordnung des Objekts darstellen - es können Zugluft im Raum vorhanden sein, die sich wiederum auf die menschliche Gesundheit auswirkt.

Zufuhr und Auspuff

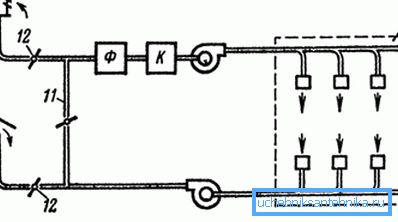

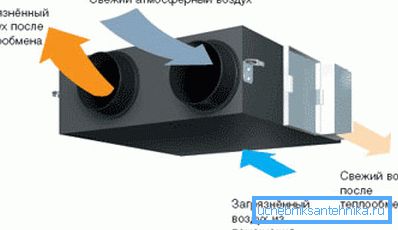

Die funktionellsten können als Zu- und Abluftbelüftung bezeichnet werden, deren schematische Darstellung Sie im oberen Bild sehen. Hier werden zwei Gerätetypen zusammengefasst, die unabhängig von der Außenlufttemperatur eine gleichmäßige Luftzirkulation im Raum gewährleisten.

Die Position der Schirme / Schlitze für das Blasen und den Auslass wird gemäß den Produktionsanforderungen einer bestimmten Werkstatt oder eines öffentlichen Gebäudes festgelegt.

Von der Außenseite des Gebäudes muss der Ort für den Lufteinlass bestimmt werden, und der Hauptfaktor für die Auswahl ist die Windrichtung - er ist an der Luv-Seite der Düsen angebracht und kann mit einem Mindestabstand von 8 m sowie Fremdquellen ferngehalten werden.

Wenn die Zu- und Abluftanlage mit Umluft ausgestattet ist, wird die Luft, die vom Abluftkanal (10) aus dem Raum abgesaugt wird, durch das Ansaugsystem ganz oder teilweise in denselben Raum zurückgeführt.

Das Rückführungssystem wird durch Verbinden der Zu- und Abluft mit einem speziellen Kanal mit der Markierung 11 im Bild bereitgestellt, der Sekundärstrom fließt jedoch nicht beliebig, sondern kann mit dem Ventil eingestellt werden, das mit 12 bezeichnet wird.

Hinweis Die Verwendung von Abluftbelüftung mit Umluft in verschiedenen Gebäuden ermöglicht Einsparungen beim Heizen im Winter und bei der Klimatisierung im Sommer.

Für die Wiederverwertung ist es jedoch zulässig, nicht in jedem Fall Sekundärluft zu verwenden, sondern nur, wenn sich dort keine Schadstoffe befinden. In jedem Fall sollten sie nicht mehr als die 4. Gefahrenklasse sein und eine Konzentration von 0,3 qfdc nicht überschreiten. Die Verwendung des Recyclingsystems ist auch nicht akzeptabel, wenn unangenehme Gerüche im Raum vorhanden sind und außerdem pathogene Mikroben und Viren, die nicht gefiltert werden können.

Fans

Hinweis Für die erzwungene Luftbewegung durch die Kanäle mit einem Druckverlust von nicht mehr als 1500 kg / m² Luftaufblasende Maschinen oder Lüfter werden verwendet.

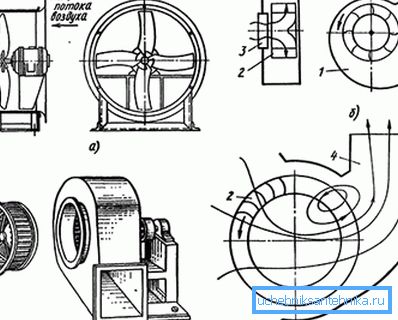

Der einfachste ist ein Axialventilator, bei dem es sich um ein Flügelrad handelt, das direkt im Kanal angeordnet ist. Die dort eintretende Luft bewegt sich mit geneigten Schaufeln entlang der Kanalachse. Im häuslichen Bereich können Sie sie auf den Küchenhauben sehen.

Bei großen Luftpumpenmengen werden aufgrund geringer Leistung keine axialen Strukturen verwendet - hier finden Sie bereits komplexere Systeme mit Gleichrichtereinheiten. Aluminiumprofile für Lüftungsanlagen dieser Art, die für die Installation verwendet werden, erleichtern die gesamte Struktur, was wiederum die Installation von Geräten verbilligt.

Fazit

Wenn Sie das Lüftungssystem vorbeugend mit eigenen Händen warten möchten, sollten Sie zuerst die Empfehlungen des Unternehmens beachten, das an der Installation beteiligt war. Sie können die Arbeit auch gemäß den Anweisungen des Ventilators koordinieren, die vom Hersteller ausgegeben werden.
