Ventilatoren für die lüftung: eine übersicht über die

Die Auswahl des Lüfters für das Lüftungssystem ist einer der wichtigsten Momente beim Entwurf von Luftaustauschkreisläufen. Es ist äußerst wichtig, dass das ausgewählte Gerät die erforderliche Leistung erbringt und die Luftansaugung / -entfernung in der richtigen Menge erfolgt.

Im Folgenden wird beschrieben, welche Lüftertypen in verschiedenen Situationen eingesetzt werden, und es werden auch einige Tipps zur Installation von Geräten für den Hausgebrauch gegeben.

Varianten von Modellen

Radial

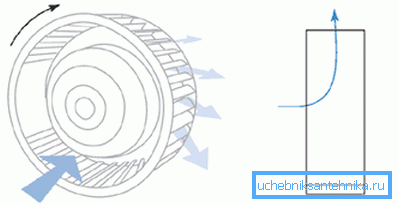

Radiale Strukturen werden Geräte genannt, bei denen sich die Arbeitsteile - die Schaufeln - auf der Felge befinden. Die Felge selbst dreht sich um eine Achse und erzeugt einen Hochdruckluftstrom.

Beachten Sie! In den meisten Fällen werden solche Systeme außerhalb der Räumlichkeiten installiert - auf dem Dach oder an entfernten Wandkonsolen. Die interne Installation von Radialventilatoren ist nur im technischen Bereich gerechtfertigt.

Die Effizienz einer solchen Vorrichtung sowie andere Parameter werden durch die Form der Luftansaugschaufeln bestimmt.

• Modelle mit rückwärts gekrümmten Schaufeln in Bezug auf die Drehrichtung der Felge zeigen nur bei sauberer Luft einen guten Wirkungsgrad. Oft hat dieses Design einen Ventilator zur Belüftung. Im Hinblick auf die Vorteile dieses Modells sollte das Wichtigste als niedriger Geräuschpegel betrachtet werden, wenn auch an der Leistungsgrenze gearbeitet wird.
• Gerade Klingen (radial und zurückgelenkt) werden häufig beim Bau von Systemen zum Entfernen von verunreinigter Luft verwendet. Die Laufradkonfiguration verhindert, dass Verunreinigungen in die rotierenden Teile der Achse und der Felge gelangen, was den Verschleiß der Teile erheblich reduziert und die vorbeugende Wartung erleichtert.
• Vorwärts gekrümmte Schaufeln bieten einen hohen Luftaustauschwirkungsgrad auch bei relativ niedrigem Druck. Die Form des Flügelteils ermöglicht es, eine gute Leistung hinsichtlich der relativ geringen Größe der Vorrichtung zu erreichen, da solche Konstruktionen bei der Gestaltung von Luftaustauschsystemen für den Haushalt bevorzugt werden.

Zu den allgemeinen Vorteilen dieser Art von Vorrichtung gehört eine gute Lufteinblasung, die für einen übermäßigen Zufluss sorgt, wodurch Bedingungen für den reibungslosen Betrieb des Abgases geschaffen werden.

Axial

Axialventilator (Axialventilator) - das häufigste Modell, das in den meisten Absauggeräten verwendet wird. Diese Geräte sind mit Absaughauben, Zwangsströmungssystemen, Deckenventilatoren usw. ausgestattet.

Der Aufbau dieses Gerätetyps ist recht einfach:

• Das Drehmoment wird wie im vorigen Fall auf die Achse des Mechanismus übertragen.
• Unmittelbar an der Achse des Blattes befestigt (der sogenannte Propelleranbau). Das Volumen der transportierten Luft hängt von der Form und Größe der Schaufeln ab, was die Vielfalt der auf dem Markt befindlichen Modelle erklärt.

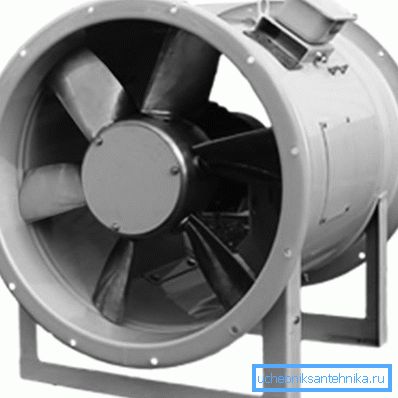

• Andererseits führt die Montage der Schaufeln direkt auf der Achse zu erheblichen Leistungsverlusten, da der Axiallüftungsventilator meist in einem zylindrischen Gehäuse oder Kanal mit minimalen Spalten zwischen den Wänden und den Schaufeln montiert wird.

Beachten Sie! Um die Produktivität zu steigern, werden häufig Leitschaufeln hinter dem Propellerteil installiert. Die Montage des Luftwechselsystems in der Küche oder im Bad kann mit den eigenen Händen erfolgen, wobei die Platten aus verzinktem Stahl als Teile genommen werden.

Diagonale

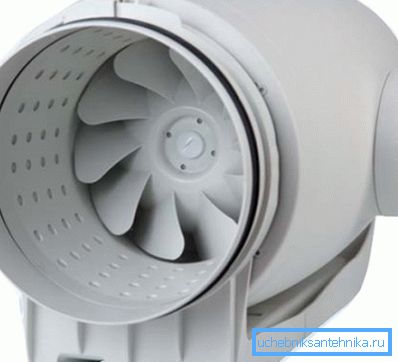

Ein Diagonallüfter ist das Ergebnis der Kombination der Prinzipien, nach denen axiale und radiale Modelle konstruiert werden:

• Auf einem großen Winkel befestigte Flügel sind am Laufrad montiert.
• Wenn sich das Rad dreht, steigt der Druck aufgrund einer Zunahme der Zentrifugalkraft.
• Je höher die Drehzahl des Lüfters ist, desto höher ist auch der eingespritzte Druck.

Der Umfang dieser Geräte ist sehr begrenzt. In der Regel sind Radialventilatoren für Lüftungssysteme in Systemen der Umluftkühlung sowie in großvolumigen Einlasskreisläufen.

Diametral

Diametrische Geräte unterscheiden sich in ihrem Erscheinungsbild sehr stark von anderen Geräten, die zum Einströmen und Absaugen verwendet werden:

• Das Laufrad ist eine Stange oder ein Zylinder mit relativ kleinem Durchmesser.
• Lufteinlassflügel sind an der Stange oder der Außenwand des Zylinders montiert. Sie können ein sehr unterschiedliches Profil haben, aber die am häufigsten verwendeten Modelle sind mit in Luftströmungsrichtung gekrümmten Schaufeln.
• Die Luft strömt von der Außenseite des Lüfters, da sich die beweglichen Teile zur Erhöhung des Drucks normalerweise in speziellen Gehäusen befinden.

Diese Konstruktion ermöglicht es Ihnen, ausreichend große Luftmengen zu bewegen. Aus diesem Grund werden diametrale Lüfter eingesetzt, wenn relativ kompakte Geräte installiert werden müssen, z. B. bei der Organisation von Luftschleieranlagen usw.

Beachten Sie! Der entscheidende Nachteil der Diagonal- und Durchmessermodelle ist die hohe Komplexität, aufgrund derer auch der Preis der Geräte recht groß ausfällt. Meist werden sie in industriellen Luftaustauschnetzen sowie bei der Anordnung der Lüftungskreise moderner Wohngebäude eingesetzt.

Tipps zur Auswahl

Installationsempfehlungen

In den meisten Fällen werden Wohngebäude (Privathäuser und Wohnungen) nicht mit Zwangsbelüftung abgeschlossen. Dies liegt daran, dass während des Konstruktionsprozesses die sogenannte Schlitzbelüftung in die Berechnung einbezogen wird - Luftverteilung durch Lecks in Fenster- und Türrahmen.

Die Installation von modernen, abgedichteten Fenstern sowie Außentüren mit Dichtungskreisläufen minimiert jedoch die Luftzuströmung und die Strömung stoppt fast vollständig. Dadurch werden die Luftaustauschnormen auch nicht annähernd erfüllt, was sich auf unsere Gesundheit auswirkt.

Andererseits wird ihr Durchsatz nach mehrjährigem Betrieb der Abluftleitungen ohne ordnungsgemäße Wartung erheblich reduziert. Infolgedessen arbeiten weder der Zufluss noch der Dunstabzug effektiv und die Luft in den Wohnräumen wird abgestanden und für die Atmung praktisch ungeeignet.

Der Ausgang soll den Luftstrom (Belüftung oder Einbau von Spezialventilen) und den Einbau von speziellen Absaugvorrichtungen sicherstellen.

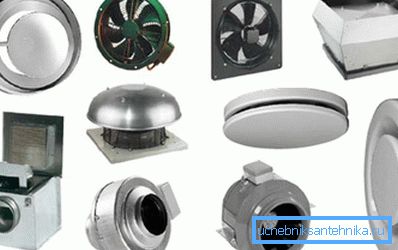

In der Regel sind solche Geräte montiert:

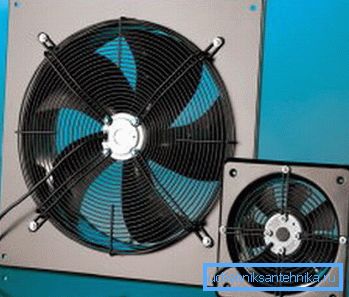

• In den Küchen. Dies sind zunächst Abzugshauben, die Rauch und Dampf aus dem Raum oberhalb des Ofens entfernen, sowie spezielle Ventilatoren in den Küchenfenstern.

• In den Bädern. Hier wird meistens ein Lüftungsgitter mit Lüfter unter der Decke befestigt, wodurch Sie unangenehme Gerüche schnell beseitigen können.

Beachten Sie! Auch die Zwangsbelüftung des Badezimmers normalisiert die Luftfeuchtigkeit, so dass Sie den Raum vor einer Infektion durch Pilze schützen können. Natürlich muss auch die hohe Luftfeuchtigkeit der Abluft berücksichtigt werden, denn die Anleitung empfiehlt, hier Geräte mit guter Abdichtung zu installieren.

• In Werkstätten und anderen Räumen, die eine funktionierende Haube benötigen.

Neben den oben genannten Anlagen sind in letzter Zeit komplexe Wandventile mit Lüftungsmechanismen populär geworden. Die modernsten Modelle solcher Ventile können sowohl im Einströmmodus als auch im Abluftmodus arbeiten.

Parameterdefinition

Die Frage, wie die Gebläseleistung für die Lüftung zu berechnen ist, ist für die Gestaltung von Industriegebäuden und öffentlichen Gebäuden am relevantesten: Hier befinden sich ständig viele Menschen, und der Sauerstoffverbrauch pro Zeiteinheit wird erheblich sein.

Für gewöhnliche Wohnräume ist die Berechnung ziemlich einfach, da die Möglichkeiten zur natürlichen Anpassung hier viel größer sind.

Anweisungen zur Bestimmung der Parameter beinhalten die Verwendung der folgenden Formel:

L = L_Norm * N, wo:

• L ist das erforderliche Luftvolumen, m³/ h
• L_Norm - der Luftverbrauch einer Person pro Zeiteinheit (gemäß SNiP 41 - 01-2003 beträgt dieser Wert 60 m.)³/ h)
• N - die maximale Anzahl von Personen, die sich im Raum befinden können.

Um die Effizienz zu verbessern, können Sie außerdem den Multiplikator der Luftwechselrate verwenden (für Wohnzimmer - 1-2, für Büros - 2-3, für Produktionsbereiche - 4 und mehr).

Durch Multiplizieren der im vorherigen Fall erhaltenen Zahl mit dem entsprechenden Faktor erhalten wir die empfohlene Leistung des Lüftungsgeräts. Dann müssen wir nur das Ergebnis der Berechnung mit den technischen Parametern der auf dem Markt verfügbaren Modelle vergleichen und die geeigneten auswählen.

Fazit

Informationen darüber, wie Sie einen Ventilator für die Belüftung auswählen und welche Art in einer bestimmten Situation zu verwenden ist, werden vor allem für diejenigen hilfreich sein, die die gesamte Kommunikation Ihres Hauses planen.

Für eine genauere Kenntnis des Bereichs der Luftaustauschgeräte sowie der Feinheiten der Anordnung von Lüftungsnetzen empfehlen wir das Video in diesem Artikel.
