Ventil zur belüftung - termin, typen und steuerung

Ein normaler Luftaustausch in dem Raum ermöglicht es, eine normale Lebensaktivität in diesem Raum auszuführen. Verwenden Sie in diesem Fall unterschiedliche Belüftungssysteme - natürliche, kombinierte oder erzwungene sowie verschiedene Geräte. Zum Beispiel kann der Luftstrom das Drosselventil für die Belüftung regulieren. Um Frischluft zu vermeiden, verwenden Sie ein umgekehrtes Gerät.

Wie Sie bereits verstanden haben, werden wir sie heute sowie ähnliche Geräte besprechen.

Zweck

Entlüftungs- oder Luftventile sind Teil des Kanals. Ihr Design umfasst eine Luftklappe, die im manuellen oder automatischen Modus eingestellt werden kann. Im Folgenden betrachten wir die Funktion dieser Geräte:

Arten

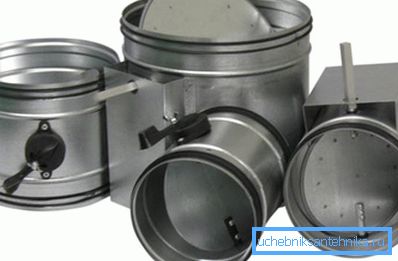

Die Form der Vorrichtung hängt von dem Kanalabschnitt ab, für den sie bestimmt sind, meistens ist sie rund oder rechteckig.

Nachfolgend sehen wir uns genauer an, wozu jede Ansicht gedacht ist.

Tipp: Verwenden Sie diese Klassifizierung, um frühzeitig Entlüftungsventile auszuwählen.

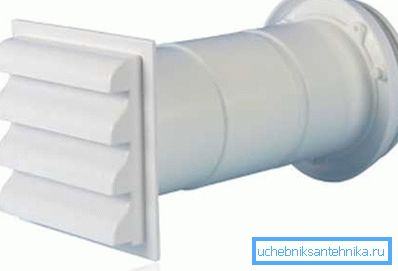

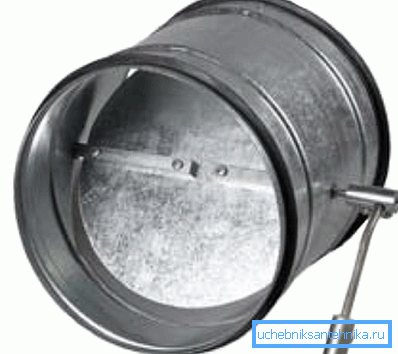

1. Einlass - ist mit der Möglichkeit der manuellen oder automatischen Einstellung der Position der Luftklappe verfügbar. Wird verwendet, um das Volumen der durchströmenden Luftmassen zu regeln sowie den Luftstrom in einem bestimmten Bereich des Lüftungssystems oder im Falle einer Abschaltung des Lüftungssystems zu blockieren. Sie können es selbst installieren.

Tipp: Installieren Sie Geräte zum Schutz des Lüftungssystems mit automatisch einstellbaren Dämpfern, die synchronisiert werden können, um Geräte automatisch zu schließen oder zu öffnen, wenn das Lüftungssystem ein- bzw. ausgeschaltet ist.

Die Einlassdrosselvorrichtung mit rechteckigem Querschnitt besteht aus einem Rahmen, dessen Abmessungen dem Kanalabschnitt entsprechen, für den er bestimmt ist. Es ist mit mehreren horizontalen Jalousien ausgestattet, die über ein mechanisches Getriebe mit einem Antrieb verbunden sind. Dadurch bewegen sie sich synchron, wodurch das Ventil vollständig geöffnet oder hermetisch geschlossen werden kann.

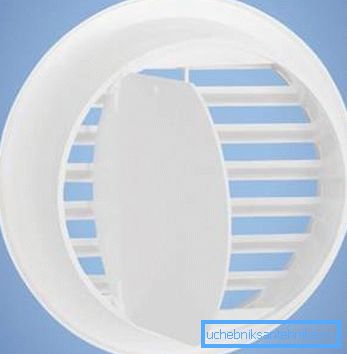

1. Umgekehrt oder gravitativ - beseitigt die Möglichkeit, die Richtung der Luftströmung umzukehren.

Grundsätzlich werden solche Geräte in Abgasleitungen installiert, um Folgendes zu verhindern:

• umgekehrte Luftbewegung, die unter bestimmten atmosphärischen Bedingungen auftreten kann;
• kalte Luft, Insekten, Flusen und andere Allergene treten in den Betrieb ein, wenn der Ventilator derzeit ausgeschaltet ist;
• Einnahme von Fremdgerüchen, einschließlich Kochen von Speisen oder Rauch, aus den Lüftungsschächten anderer Räume oder anderer Fußböden.

Das Gerät wird bei Stillstand des Abluftventilators geschlossen und beim Einschalten geöffnet, um die Abluft in den Lüftungskanal abzulassen.

1. Mischkammern - zur Anpassung des Gleichgewichts zwischen frischer Außenluft und Umluft bei Verwendung von Lüftungssystemen mit Umluftströmung.

1. Rauchentfernung - ausgerüstet mit elektrischen Antrieben, die mit der Brandmeldeanlage synchronisiert sind. Sie öffnen die Klappe, wenn ein Feueralarm ausgelöst wird. Dadurch wird der Rauchabzug frei und Menschen können sicher evakuiert werden.

1. Explosionssicher - Verwendung in der Lüftung, die zur Entfernung von Luftströmen bestimmt ist, die eine hohe Konzentration explosionsfähiger Gasgemische enthalten. In seiner Konstruktion ist die Möglichkeit eines Funkens während des Betriebs ausgeschlossen.

1. Feuerfest - Eine besondere Art von Geräten, die die Ausbreitung von Feuer in andere Räume des Lüftungssystems während eines Brandes verhindern.

Management

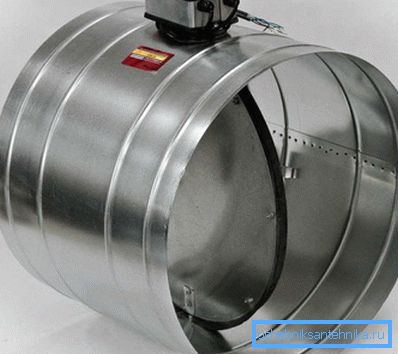

Zur Steuerung der Ventile vorgesehene Stellglieder. Ihr Design beinhaltet die manuelle und automatische Einstellung der Klappen.

Betrachten Sie die Vorteile der letzteren:

1. Synchronisation mit Lüftungssystemen. Das Öffnen der Ventile erfolgt zum Zeitpunkt ihres Einschlusses und beim Schließen der Einheiten.
2. Verwenden Sie in Notsituationen. Zum Beispiel verhindert die Überlappung der Luft ein Einfrieren des Warmwasserbereiters, wenn er kein heißes Wasser erhält. Dadurch wird es möglich, Zeit und Geld für die Reparatur von Geräten zu sparen, deren Preis oft recht hoch ist.
3. Steuerung der Leistung des Lüftungssystems über das zentrale Bedienfeld. Dieser Ansatz spart im Winter Energie und ermöglicht außerdem jederzeit eine Änderung der Betriebsart.
4. Regulierung komplexer Lüftungssysteme, die mit mehreren Lüftungsventilen große Gebäude durchströmen.

Aufbau

Typischerweise sind die Klappen und das Gehäuse der Geräte starkem Druck von Luftmassen ausgesetzt, was sich insbesondere in Hochdrucklüftungssystemen bemerkbar macht. Aus diesem Grund bestehen die Elemente der meisten Entlüftungsventile aus hochfestem verzinktem Stahl, wodurch die Geräte während des Betriebs nicht verformt werden.

Eine der wichtigsten Anforderungen an Geräte ist ihre Fähigkeit, eine hohe Systemdichtheit in der geschlossenen Stellung des Ventils sicherzustellen.

Tipp: Verwenden Sie dazu spezielle Dichtungen sowie einen gummierten Rahmen zur Verbindung mit den Luftkanälen.

Die Anweisung erlaubt den Einsatz von Lüftungsventilen nicht nur in den Lüftungssystemen der Räumlichkeiten, sondern auch für die zentrale Klimatisierung. In der Regel ist die Anpassung der Klimatisierungsleistung für einen einzelnen Raum in diesem Fall sehr begrenzt. Daher werden in den Luftkanälen der zentralen Klimaanlage Ventile mit automatischer Einstellung ihres Betriebs installiert.

Fazit

Heute haben wir das Luftventil für die Belüftung überprüft. Wir haben gelernt, welche Form es sein kann, wo und wie es angewendet wird, wie es reguliert wird. Berücksichtigt den Vorteil der automatischen Stellgliedsteuerklappe. Wir empfehlen die Verwendung dieser Geräte in Lüftungs- und Klimaanlagen für zu Hause.

Das Video in diesem Artikel hilft Ihnen, zusätzliche Informationen zu diesem Thema zu finden.
