Shiber zur belüftung: gerät, verwendungszweck, alternativen

Welche Art von Vorrichtung ist eine Lüftungsklappe? Wofür wird es verwendet? Woraus besteht das Tor und wie passt es in den Lüftungskanal?

Was kann es ersetzen? Versuchen wir, diese Fragen zu beantworten.

Was ist das

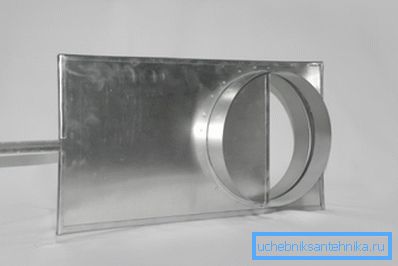

Vor uns liegt das einfachste Ventil zum Einstellen und Schließen des Lüftungskanals. Es ist ein Flachventil mit einer Dicke von etwa einem Millimeter, das in der Regel aus verzinktem Stahlblech besteht.

Das Ventil kann sich je nach Größe des Schiebers entlang zweier Arten von Führungen bewegen:

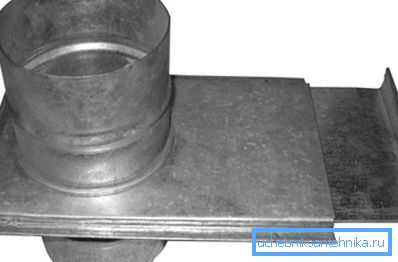

• Bei einer geringen Größe des Kanals (bis zu etwa 250 mm) - in der Einschubtasche.

• In Kanälen mit höherer Kapazität wird das Ventil durch ein Paar Ecken fixiert. Solche Führungen lassen sich leichter von Schmutz reinigen. Außerdem erzeugen sie beim Öffnen und Schließen des Ventils etwas weniger Widerstand.

Hinweis: Unabhängig von der Art der Führungen blockiert das Ventil den Kanal nicht fest und gewährleistet nicht, dass in der geöffneten Position keine Lecks vorhanden sind. Daher kann das Tor nicht als Ventil für die Feuer- oder Notbelüftung verwendet werden.

Klassifizierung

Was sind die Schieber für Lüftungssysteme? Nach welchen Zeichen können sie klassifiziert werden?

Kanalform

Ein typischer Industriekanal hat eine runde Form. Der Grund ist einfach: Ein runder Abschnitt hat eine maximale Fläche mit einem minimalen Umfang. Daher ist bei einer festen Wandstärke der Preis pro Meter eines Kanals mit einem bestimmten Durchsatz minimal.

Etwas weniger benutzte rechteckige Kästen.

Wofür sind sie?

• In diesem Fall ist es viel einfacher Heizungen zu installieren, die heiße Luft liefern. Die meisten von ihnen haben eine quadratische oder rechteckige Form: Die Herstellung von Warmwasserbereitern mit kreisförmigem Querschnitt ist einfach nicht technologisch.
• Ein rechteckiger Kanal lässt sich leichter hinter einer Zwischendecke oder einer falschen Wand verstecken. Mit dem gleichen Abschnitt wie die Runde kann weniger Speicherplatz belegt werden.

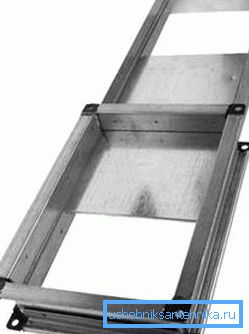

Wie Sie sich vorstellen können, werden Absperrschieber für Luftkanäle beider Typen hergestellt. Im ersten Fall werden sie mit ihrer anschließenden Verdichtung auf den Sockeln montiert. Im zweiten Fall werden Flanschverbindungen verwendet.

Der Winkel zur Achse des Kanals

Ein typischer Schieber schließt den Kanal und schneidet ihn in einem Winkel von 90 Grad zur Längsachse. Selbst bei relativ niedrigen Luftströmungsraten wird ein teilweise geschlossenes Ventil, das Turbulenzen verursacht, zu starken Geräuschen. Aus diesem Grund wird der Querkanal nicht angepasst.

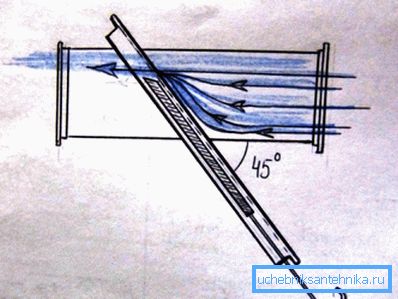

In den Systemen des pneumatischen Transports besteht jedoch häufig die Notwendigkeit einer teilweisen Einschränkung der Durchgängigkeit des Kanals. In diesem Fall wird ein schräges Tor verwendet, das die Strömung in einem Winkel von 45 Grad durchschneidet.

Seine Form ermöglicht es Ihnen, zwei Fliegen mit einer Klappe zu schlagen:

• Der Geräuschpegel wird durch weniger Turbulenzen am Hindernis erheblich reduziert.

• Eine genauere Einstellung der Kanalkapazität wird möglich: Ein um einen festen Betrag versetztes Ventil bedeutet eine geringere prozentuale Änderung der Live-Sektion.

Montage

Wie installiert man das Schieberventil mit eigenen Händen? Genauer gesagt, was soll die Verbindung verschließen? Die Anweisung ist in SNiP 3.05.01-85 internen hygienischen und technischen Systemen durchaus vorhersehbar.

Flanschlose Verbindung

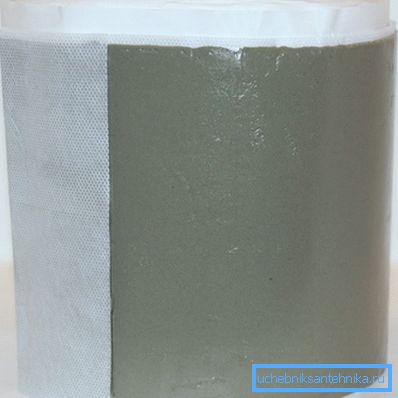

Außerdem wird das Abdichten von Muffenverbindungen mit Silikondichtungsmassen praktiziert. SNiP verbietet ihre Verwendung nicht: Nach der Liste der empfohlenen Materialien gibt es die Möglichkeit an, Versiegelungsmethoden zu verwenden, die nicht in dieser Liste enthalten sind.

 Flanschverbindung

Bei Flanschverbindungen legt SNiP einige Eigenschaften der Baugruppe fest.

• Die Aufhängung oder Halterung des Luftkanals darf nicht auf den Flansch fallen.

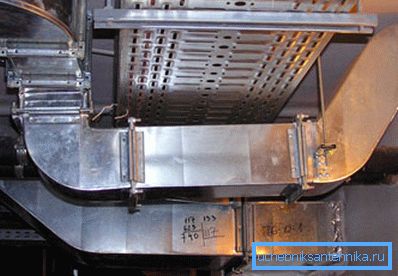

• Alle Schrauben müssen sich auf einer Seite des Flansches befinden.

• Wenn der Flansch waagerecht ist, sollten sich die Bolzen oben befinden, die Muttern unten.

Kommentar: Diese Empfehlung bezieht sich auf allgemeine Sicherheit. Ein Bolzen ist schwerer als eine Mutter und kann, wenn er aus einer Höhe fallen gelassen wird, schwerere Verletzungen verursachen.

Alternativen

Dazu gehören zahlreiche Dämpfer und Ventile, die sich sowohl in den ausgeführten Funktionen als auch in der Vorrichtung unterscheiden.

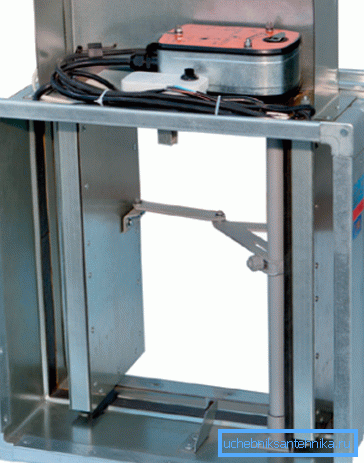

Brandschutzventile sind dafür ausgelegt, die natürliche oder erzwungene Belüftung im Brandfall umgehend zu stoppen und im Gegenteil eine massive Luftzufuhr zu den Evakuierungswegen von Menschen bereitzustellen.

Abhängig von der Ausgangsposition werden Ventile unterschieden:

• Normalerweise offen;
• Normalerweise geschlossen;
• Doppelte Aktion.

Zur Betätigung des Ventils kann verwendet werden:

1. Kombination aus Magnetspule und Rückstoß. Der Magnet kann das Ventil öffnen; schließe es; in der offenen und geschlossenen Position halten und der Rückholfeder entgegenwirken; für die Funktion der Sperre verantwortlich, das Ventil loslassen.
2. Schmelzsicherung komplett mit Feder. Ventile mit einem solchen Arbeitsschema sind billig, können jedoch nur eine Betätigung auslösen.
3. Servo mit Motor und Getriebe.

Anstelle von Schrägfenstern werden außerdem häufig Drosselventile mit manuellen oder elektromechanischen Stellgliedern verwendet.

Fazit

Wir werden davon ausgehen, dass unsere Bekanntschaft mit der neuen Art von Beatmungsgeräten stattgefunden hat. Wie üblich bietet das Video in diesem Artikel dem Leser zusätzliche Informationen zum Thema.
