Rauchfreie belüftung: die wichtigsten merkmale und merkmale

In diesem Artikel werden wir darüber sprechen, was ein rauchfreies Lüftungssystem ausmacht, nach welchen Kriterien es berechnet wird und welche Eigenschaften das Gerät aufweist.

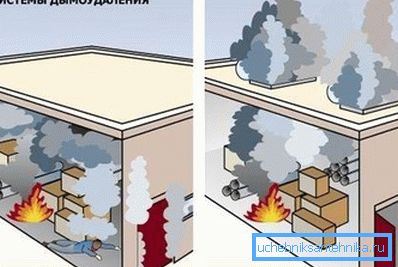

Wahrscheinlich gibt es kein einziges Bauobjekt, das vollständig vor unbefugter Zündung geschützt wäre. Um im Brandfall schnell und effektiv Rauch aus dem Raum zu entfernen und die Ausbreitung von Verbrennungsprodukten zu begrenzen, wird ein Rauchabsaugsystem verwendet.

Anwendungsfunktionen

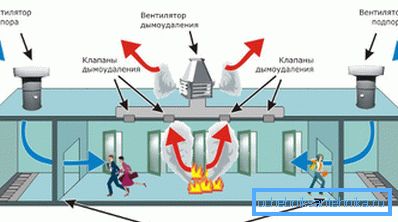

Das Standard-Rauchschutzbelüftungssystem wird verwendet, um die Treppenhäuser, Aufzugsschächte und Vorraumschlösser außerhalb des Objekts mit Luft zu versorgen, um die Ausbreitung von Verbrennungsprodukten durch diese Räume zu verhindern (siehe auch Artikel Lüftung für Metallfliesen - Zweck und Installation).

Ein ordnungsgemäß konzipiertes Ansaugsystem kann Rauch und Kohlenmonoxid sowohl aus Räumen, die im Brandfall direkt gewartet werden, als auch aus Nebenräumen, wie Hallen, Fluren usw., wirksam entfernen. Dadurch können Personen den Raum, in dem ein Feuer entdeckt wurde, relativ sicher verlassen.

Geräte, die gemäß den Brandschutzanforderungen für die Entrauchung verantwortlich sind, sind für die Installation in folgenden Räumen zwingend erforderlich:

• geschlossene unterirdische und oberirdische Parkplätze;
• Produktionswerkstätten und Lagereinrichtungen;
• Räume mit ständigen Menschenmassen;
• Handelsräume und Pavillons;
• Theater und Kinos;
• Gebäude-Atrien über 28 m;
• Passagen;
• Flure über 15 m Länge ohne Tageslicht (laut SNiP 41-01-2003)
• Wartesäle an Flughäfen an Bahnhöfen usw.

Zu den zusätzlichen Funktionen von Entrauchungssystemen zählen folgende:

• Schaffung optimaler Arbeitsbedingungen für das Personal, das für die Wartung von Spezialgeräten verantwortlich ist, die in einem kontinuierlichen Zyklus arbeiten;
• Bereitstellung der Voraussetzungen für ein wirksames Handeln der Feuerwehr beim Löschen von Bränden und bei Rettungsaktionen;
• Gewährleistung der notwendigen Voraussetzungen für das reibungslose Funktionieren einer Reihe hochpräziser technologischer Anlagen.

Konstruktionsmerkmale

Bei der Gestaltung der Entrauchungsbelüftung werden die Besonderheiten von Belüftungsgeräten berücksichtigt, die für den Betrieb mit auf hohe Temperaturen erhitzten Gasen ausgelegt sind. Darüber hinaus wird der Entwurf und Aufbau solcher Systeme auf der Grundlage der Notwendigkeit durchgeführt, die koordinierte Arbeit aller an den Lüftungssystemen beteiligten Elemente sicherzustellen.

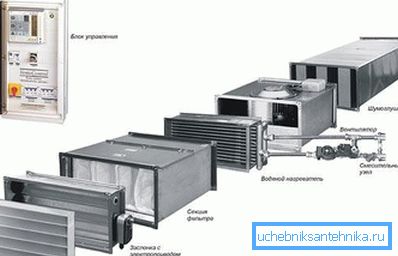

Für das Funktionieren wirkungsvoller Rauchentfernungsmaßnahmen sind Elemente wie

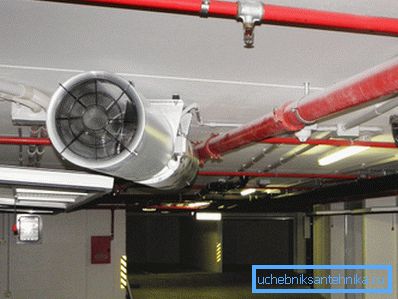

• Lüfter, besonders konstruiert und hergestellt mit der Erwartung, unter besonders schwierigen Betriebsbedingungen zu arbeiten;
• Lüftungskanäle (Verteiler, Luftkanäle und Minen), die gemäß den Feuerwiderstandsnormen hergestellt sind;
• offene und geschlossene Brandschutzklappen, einschließlich Modifikationen zur Rauch- und Feuerhemmung;
• feuerfeste Türen und Schirme aus Rauch und Gas.

Wichtig: Die Gestaltung von Rauchabzugsanlagen in den Fluren von Wohngebäuden und öffentlichen Gebäuden wird getrennt von anderen Systemen zum Schutz des Gebäudes durchgeführt.

Berechnung des Entrauchungssystems

Die Betriebsanleitung für Rauchabzugsanlagen sieht die Abgabe von Verbrennungsprodukten aus Rauchzonen vor. In den Standards der Zeiten der UdSSR wurde die Fläche dieser Zonen auf 1500 m 2 geschätzt. Die verstrichene Zeit und die Entrauchung gemäß SNiP 41-01-2003 sehen eine Rauchzone mit einer Fläche von bis zu 3000 m² vor.

Bei der Planung Ihrer eigenen Systeme für Räume mit einer Fläche von mehr als 3.000 m² muss die Rauchzone in mehrere Zonen mit einer Fläche von bis zu 3.000 m² aufgeteilt werden, wie in den einschlägigen Normen festgelegt.

Die Berechnung der Grundparameter der rauchfreien Lüftung von Gebäuden erfolgt gemäß den Anforderungen in MDS 41-1.99 „Empfehlungen zum Rauchschutz bei Bränden“.

Wichtig: Zusätzlich zu diesen Standards werden die Merkmale der Fluchtwege, ihre Länge, die gleichzeitige Anzahl der Personen, die diese Möglichkeiten während der Evakuierung nutzen können, berücksichtigt.

Die Berechnung der rauchfreien Belüftung dient einem einzigen Zweck, nämlich der Bestimmung der Durchflussmenge (Menge) der Zuluft, die ausreicht, um oben zu rauchen und die Höhe der oberen Zone des Korridors während der gesamten für die Evakuierung erforderlichen Zeit nicht zu unterschreiten.

Worauf müssen Sie bei solchen Berechnungen besonders achten?

• Wir berücksichtigen die Möglichkeit eines Brandes in Räumen, die sich nicht in einem, sondern in jedem Brandabteil des Gebäudes befinden.
• Wir berücksichtigen, dass die Abgasanlage der Entrauchung im Durchschnitt eine Kapazität von bis zu mehreren tausend Kubikmetern pro Stunde aufweist. Gleichzeitig kann der Volumenstrom im Frischluftrauchschutzsystem Zehntausende Kubikmeter pro Stunde erreichen.
• Wir berücksichtigen, dass die maximale Luftgeschwindigkeit in den rauchfreien Luftkanälen 11 m / s beträgt, während die empfohlene Geschwindigkeit 9 bis 11 m / s beträgt.

Empfehlungen zur Auswahl der Ausrüstung

• Bei der Auswahl und beim Kauf von rauchfesten Geräten sind Einsparungen unangemessen. Tatsache ist, dass der Preis einer solchen Ausrüstung, selbst in der teuersten Version, um eine Größenordnung niedriger ist als die Kosten einer Ausrüstung, die während eines Brandes evakuiert werden kann.

Es ist nicht nötig, daran zu erinnern, dass das menschliche Leben von unschätzbarem Wert ist!

• Um das System zu vervollständigen, bevorzugen wir Ventilatoren und bevorzugen spezielle Modifikationen, die für den Betrieb mit auf kritische Temperaturen erwärmten Gasen (bis zu + 600 ° C) ausgelegt sind. In der Regel sind spezielle rauch- oder explosionssichere Dachmodifikationen für den Betrieb unter solchen Bedingungen ausgelegt.

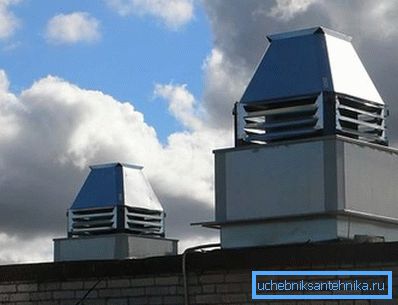

• Die Installation von Rauchschutzventilatoren ist nur in Räumen erlaubt, die von herkömmlichen Ventilatoren getrennt sind.. Wenn für diese Anforderungen kein isolierter Raum vorhanden ist, kann das Gerät auf dem Dach eines Gebäudes installiert werden.
• Bei rauchfreien Lüftungsanlagen sind Kanäle und Kanäle aus nicht brennbaren Materialien der Klasse "P" (Feuerwiderstand EI 30, EI 150) zu verwenden.
• Gitter für die Vorrichtung zur Aufnahme von Öffnungen für die Luftansaugung von außen sollten nicht näher als 5 Meter vom Ort des angeblichen Austrags von Verbrennungsprodukten aus den Lüftungssystemen entfernt sein.

Merkmale der Organisation der Verwaltung von Rauchabzugsanlagen

Damit der Rauchlüftungstest erfolgreich verläuft, muss ein effektives Systemmanagement etabliert werden.

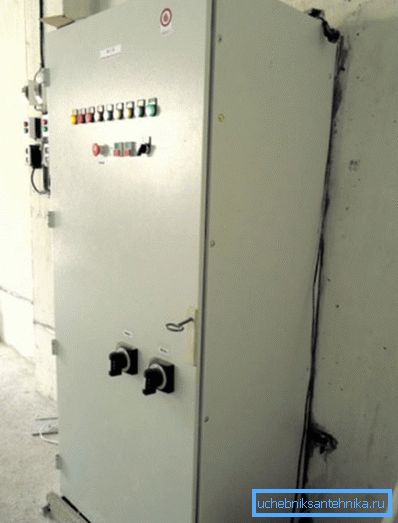

Das moderne Rauchabzugsventilationssystem arbeitet in zwei Modi:

• Im Automatikmodus wird die Lüftung gestartet, nachdem der Feueralarm ausgelöst wurde.
• Im Remote-Modus wird die Belüftung durch Drücken einer Taste am Notausgang vom Boden aus aktiviert.

Wichtig: Rauchschutzsysteme sollten so ausgelegt werden, dass beim Starten der Ventilatoren während eines Brandes die allgemeinen Lüftungs- und Klimasysteme, die sich in dem Raum befinden, in dem der Brand aufgetreten ist, automatisch abgeschaltet werden.

Fazit

Daher haben wir allgemeine Informationen zur Konstruktion und zum Betrieb der rauchdichten Lüftung geprüft (siehe auch Artikel Filterungssystem: Zweck des Geräts, des Geräts, Untersuchung der Proben).

Weitere nützliche Informationen finden Sie im Video dieses Artikels.
