Pass des lüftungssystems: empfangszweck, form und

Was ist die Zertifizierung von Lüftungssystemen? Welche Anforderungen gelten für die Belüftung gemäß den geltenden Vorschriften? Was sollte der Pass des Lüftungssystems für SNiP sein?

Versuchen wir, diese Fragen zu beantworten.

Was ist das

Der Pass des Lüftungssystems ist ein Dokument, das den rechtlichen Anspruch auf die Inbetriebnahme festlegt. Er bestätigt, dass der gesamte Arbeitszyklus - die Erstellung des Projekts, die Installation der Ausrüstung und die Inbetriebnahme - in Übereinstimmung mit den aktuellen behördlichen und technischen Unterlagen durchgeführt wurden (siehe auch den Artikel „Dachbelüftung“ ist ein einfacher, aber wichtiger Schritt zur Verbesserung des Wohnens.

Für was ist es

1. Zur offiziellen Registrierung der gekauften Geräte. Auch wenn das Lüftungsgerät oder ein anderes Lüftungselement im Ausland gekauft wird und keine Inlandszertifizierung besitzt, wird der Lüftungspass die Übereinstimmung mit den aktuellen Anforderungen bestätigen.
2. Ihre Position in Streitigkeiten mit Aufsichtsbehörden zu vertreten. Zum Beispiel kann der Eigentümer im Falle eines Gebäuderauchs immer nachweisen, dass er nicht durch Fehlfunktionen oder unvollständige Lüftungsgeräte verursacht worden sein könnte.

Wichtig: Auch wenn Sie alle Zertifikate für Geräte besitzen, die den nationalen GOST-Bestimmungen entsprechen, erhalten Sie einen Pass des Lüftungsgeräts nur aufgrund einer Reihe von Tests.

Regulatorische Anforderungen

Welche Anforderungen muss das Lüftungssystem selbst erfüllen? Wie sehen ihre Tests aus? Die meisten Informationen, die uns interessieren, finden Sie in SNiP 3.05.01-85.

Anforderungen an Lüftungs- und Klimaanlagen

Die Luftkanäle werden projektbezogen installiert, unabhängig davon, ob der Auftragnehmer die erforderliche Ausrüstung für die Installationsarbeiten in der gewünschten Höhe und unter Verwendung der ausgewählten Technologie hat. Einfach ausgedrückt, zu erklären, dass der Lüftungskanal aufgrund des fehlenden Gerüsts der erforderlichen Höhe nach unten verschoben wurde, berührt niemanden.

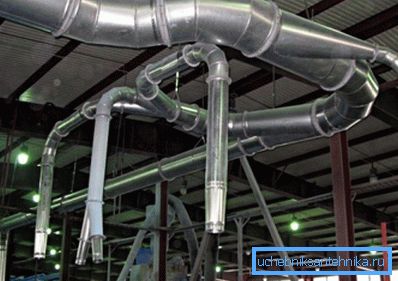

Wenn der Luftkanal Luft mit hoher Luftfeuchtigkeit transportiert, sollten im unteren Teil keine Längsnähte vorhanden sein. Bereiche, in denen Tau fallen kann, sind mit einer Neigung zur Entwässerung gelegt; Die Steigung sollte 1 - 1,5 cm pro Meter Länge betragen.

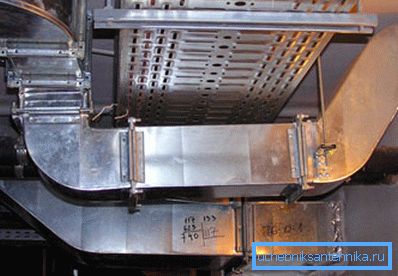

Beim Anschließen von Flanschen können Teile der Dichtung an den Flanschen nach außen ragen, jedoch nicht nach innen. Das Dichtungsmaterial wird abhängig von den Temperaturbedingungen geregelt:

  Wichtig: Wenn die Produktionsbedingungen den Transport von mit Säuredämpfen angereicherter Luft beinhalten, werden säurefester Gummi oder Kunststoff als Dichtungen verwendet.

Bei flanschlosen Verbindungen wird abhängig von den Bedingungen auch die Liste der Dichtungsmaterialien ausgehandelt:

Alle Schrauben an den Flanschen müssen festgezogen werden. Muttern befinden sich auf einer Seite des Flansches. Bei der vertikalen Ausrichtung des Flansches ist deren Lage nicht reguliert. Bei horizontaler Ausrichtung wird empfohlen, die Muttern unten zu platzieren.

Die Kanalbefestigungspunkte (Aufhängungen oder Stützen) können lokalisiert werden:

• Mit flanschloser Verbindung und größter Größe (Durchmesser oder Seite) von weniger als 400 mm - mit einer maximalen Schrittweite von 4 Metern.
• Mit flanschloser Verbindung und größter Größe von mehr als 400 mm - in 3-Meter-Schritten.
• Mit einer Flanschverbindung und der größten Größe von 2000 mm - mit einem Abstand von 6 Metern. In diesem Fall sollten Aufhängungen und Verlängerungen nicht direkt am Flansch befestigt werden.
• Bei vertikaler Ausrichtung des Kanals - in Schritten von maximal 4 Metern.

Nuance: Wenn die Höhe des Bodens weniger als 4 Meter beträgt, wird der vertikale Kanal in der Decke befestigt. Die maximal zulässige Abweichung von der Vertikalen beträgt 2 mm pro laufendem Meter.

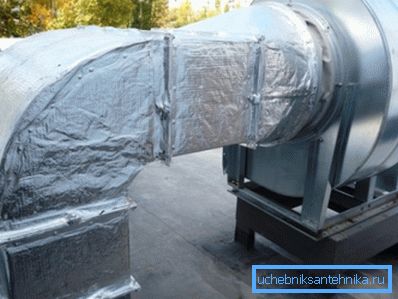

Die Luftkanäle sind über flexible Einsätze mit den Lüftern verbunden, wobei die Übertragung von Vibrationen ausgeschlossen ist. In dieser Qualität werden in der Regel Glasfasermuffen verwendet. Vibrationseinsätze werden in der letzten Installation unmittelbar vor den Tests installiert.

Bei der Montage des vertikalen Glockenkanals sollten die Buchsen nach oben zeigen. Mit Asbestzementlösung imprägnierte Hanfgeschirre mit Kaseinleim werden zur Abdichtung der Muffe verwendet. Die verbleibenden Hohlräume sind mit Asbestzementmastix gefüllt.

Nachdem der Mastix ausgehärtet ist, wird die Fuge mit einem Tuch überklebt und mit Ölfarbe lackiert. Radialventilatoren werden mit Ankerbolzen an den Fundamenten und Antivibrationsfüßen befestigt. Gleichzeitig sind Schwingungsisolatoren selbst nicht am Boden befestigt. Wenn sie jedoch auf der Metallkonstruktion installiert werden, ist eine Fixierung erforderlich.

Der Abstand zwischen der Saugdüse des Radialventilators und seinem Laufrad darf 1% des Raddurchmessers nicht überschreiten. Die Welle des Radialventilators sollte streng horizontal sein. Die vertikale Ausrichtung ist nur für Lüfter erforderlich, die auf den Dächern von Gebäuden montiert sind.

Bei der Montage der Lüfter müssen der Elektromotor und das Laufrad genau ausgerichtet sein. Bei der Verwendung von Riemengetrieben werden die Scheibenachsen parallel montiert. Die Motorunterkanten sind horizontal und waagerecht montiert und berühren die Basis der gesamten Ebene.

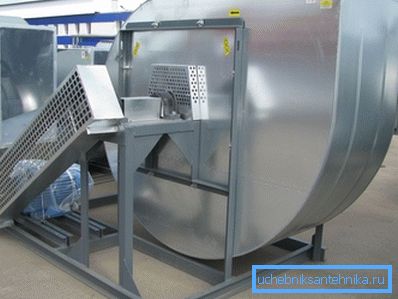

Kupplungen und Riemen zwischen dem Elektromotor und dem Arbeitsteil des Lüfters sind durch Schutzabdeckungen geschützt. Geschützt durch ein Metallgitter mit einer Maschenöffnung von nicht mehr als 70x70 mm und die Saugdüse des Lüfters, nicht mit dem Kanal verbunden.

Industrielle Lufterhitzer und Klimaanlagen werden streng horizontal installiert und auf Gummidichtungen montiert. Ihre Körper und Hauptbaugruppen werden mit einem 3–4 Millimeter dicken Gummistreifen zusammengefügt. Die Anleitung soll verhindern, dass Vibrationen auf die Gebäudewände und andere Geräte übertragen werden.

Lüftungsventile sollten sich mit minimalem Kraftaufwand öffnen und schließen lassen, so dass sie ohne Hebel und Werkzeug leicht mit den eigenen Händen gedreht werden können. In der geschlossenen Position sollten die Ventile der Ventile eng an den Anschlägen anliegen.

Testanforderungen

Wie wir uns erinnern, erfordert die Zertifizierung von Lüftungssystemen deren Prüfung.

Wie werden sie ausgeführt?

• Das Design und der Zustand der Lüftungssysteme werden auf Übereinstimmung mit dem Arbeitsentwurf und den oben genannten Anforderungen überprüft.
• Verdeckte Bereiche der Luftkanäle auf Dichtheit geprüft.
• Alle Geräte mit eigenem Antrieb, Klappen und Ventilen werden im Leerlauf geprüft.

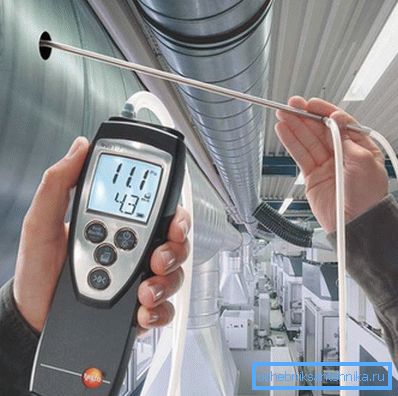

• Bei Ventilatoren werden sie auf Übereinstimmung mit den angegebenen Passdaten (Umdrehungen, Luftstrom, erzeugter Druck) geprüft.

• Die Effizienz des Luftaustauschs als Ganzes und die Übereinstimmung mit dem Projekt wird bewertet. Für die Zertifizierung der Belüftung ist unter anderem der Nachweis der natürlichen Luftzirkulation erforderlich.

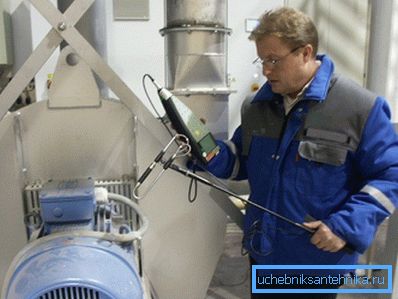

• Der Geräuschpegel wird an mehreren Designpunkten des Raums gemessen.

Die maximale Abweichung von der Auslegung des Luftstroms, die den Erhalt eines Passes für das Belüftungssystem nicht beeinträchtigt, kann + 10% betragen, sofern der Luftstrom in die Räumlichkeiten ausreichend ist.

Formular

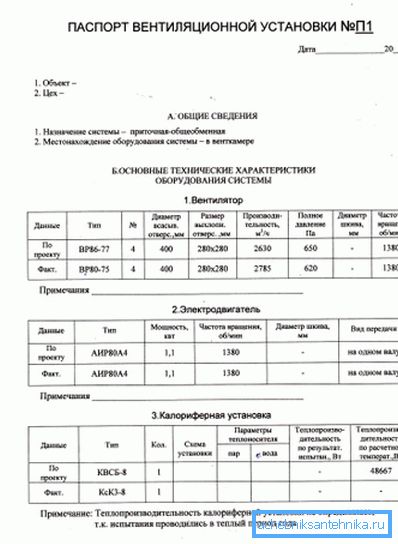

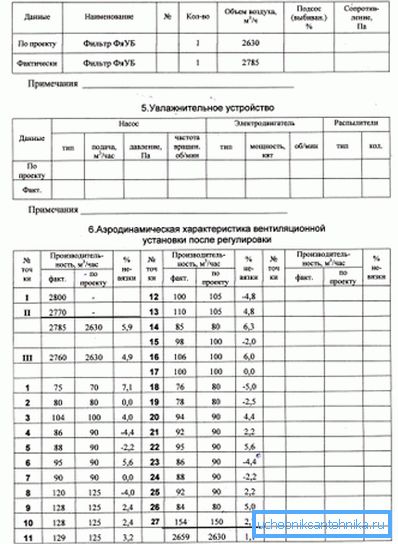

Welche Daten sollten einen Pass zum Lüftungssystem enthalten? Die Antwort finden Sie in Anhang 2 zu demselben SNiP 3.05.01-85.

Allgemeine Informationen

• Das Objekt und seine Position
• Der Zweck des Lüftungssystems und der Standort der Ausrüstung.

Eigenschaften der Ausrüstung

Für Fans sind angegeben:

1. Typ
2. Der Durchmesser des Laufrads.
3. Luftstrom
4. Gesamtdruck
5. Drehfrequenz
6. Bei Geräten mit Riemenantrieb - der Durchmesser der Riemenscheibe.

Für Elektromotoren:

1. Typ
2. Power
3. Drehfrequenz
4. Art der Übertragung
5. Scheibendurchmesser (falls vorhanden).

Für Heizungs- und Klimaanlagen:

1. Typ
2. Zirkulation des Kühlmittels und der Luft.
3. Art des Kühlmittels
4. Die Testergebnisse von Wärmetauschern für den Arbeitsdruck.

Für filter:

1. Luftstrom
2. Der Prozentsatz der Erfassung.
3. Widerstand gegen Luftströmung.

Für Luftbefeuchter:

1. Typ
2. Luftstrom
3. Druck vor dem Sprühgerät.
4. Die Frequenz der Rotation von Motor und Flügelradspray.
5. Sein Typ und Macht.

Zusätzlich: Die Abmessungen der Kanalabschnitte, der tatsächliche Luftverbrauch und die Übereinstimmung mit dem Projekt sind im Pass angegeben.

Die Kosten für die Zertifizierung von Lüftungssystemen liegen bei 3 bis 4 Tausend Rubel und hängen aus naheliegenden Gründen stark von der Komplexität des Systems ab. Einige Organisationen ziehen es vor, ihre Arbeit im Bereich des belüfteten Raums zu bewerten. In diesem Fall variiert der Preis zwischen 50 und 100 Rubel pro Quadratmeter.

Fazit

Wir hoffen, dass wir alle Fragen beantworten konnten, die sich beim Leser angesammelt haben (lesen Sie auch den Artikel Lüftungsventil - Ansichten und Merkmale).

In dem Video in diesem Artikel finden Sie wie immer einige zusätzliche thematische Informationen. Erfolge!
