Natürliche wandbelüftung mit einlassventilen und außenrohr

Manchmal ist es erforderlich, in der Wohnung oder im Landhaus ein einfaches Luftaustauschsystem zu schaffen, das unter normalen Bedingungen funktionieren kann. Die einfachste Möglichkeit ist die Belüftung durch die Wand durch spezielle Ventile, die in eine Richtung arbeiten, und eine externe Rohrleitung. Diese Methode darf nur für Räume mit normalem Betrieb verwendet werden.

Vor- und Nachteile der Methode

Um über die Schaffung eines solchen Luftaustauschsystems zu entscheiden, müssen alle Vor- und Nachteile berücksichtigt werden. Dann wird die Auswahl am einfachsten getroffen. Schlussfolgerungen sollten jedoch auf der Grundlage der bestehenden Bedingungen getroffen werden, da es sich tatsächlich um eine alternative Version eines herkömmlichen Netzwerks in einer einfacheren Version handelt.

Aufzählung der Verdienste

Der wichtigste Vorteil der Organisation eines solchen Luftaustauschs ist ein relativ niedriger Preis. Alle notwendigen Elemente sind recht günstig, so dass Sie hohe Kosten vermeiden können.

Andere positive Eigenschaften der Belüftung dieser Art sind unten aufgeführt:

• Die Hauptelemente des Systems sind klein, Daher werden die ästhetischen Merkmale der Räumlichkeiten nicht verletzt.
• Während der Installation muss die Dichtigkeit der Dacheindeckung nicht verringert werden, denn beim einbau des rohres werden keine ausschnitte im dach gemacht.
• Möglichkeit, die Installationsarbeiten mit eigenen Händen durchzuführen ist eine großartige Möglichkeit, um finanzielle Ressourcen zu sparen.
• Durch den Verzicht auf komplexe Elemente wird die Montagezeit erheblich reduziert..

Negative Punkte

• Die Abhängigkeit des Betriebs von Witterungsbedingungen und anderen Faktoren verringert den Wirkungsgrad etwas, wird jedoch durch die Installation eines Lüfters gelöst.
• Die Notwendigkeit, an mehreren Stellen zu bohren, erschwert die Arbeit in gewisser Weise.
• Bei einer mangelhaften Installation können Probleme mit der Abdichtung auftreten.

Hinweis! Wenn die Belüftung durch eine Wand in einem Privathaus mit Hilfe von Einlassbelüftungsventilen und einer externen Rohrleitung angeordnet wird, hängt der Werkzeugsatz von dem Material ab, das für den Bau des Gebäudes verwendet wird.

Berechnete Berechnungen

Selbst ein derart einfaches Belüftungssystem muss sorgfältig berechnet werden, denn um Räume mit Frischluft zu versorgen, ist es erforderlich, die Anzahl der Elemente zu kennen, die für den Zufluss der Arbeitsumgebung verwendet werden, und die Durchsatzleistung des Abgases.

Als nächstes überlegen wir uns, wie Sie vorläufige Berechnungen der Fläche am Beispiel einer 69 m langen Wohnstruktur mit einer Deckenhöhe von 250 cm durchführen.

1. Der erste Schritt besteht darin, das ungefähre Volumen der gesamten Wohnung zu bestimmen. Dazu multiplizieren Sie Länge, Breite und Höhe. Das Ergebnis sollte lauten: 6x9x2.5 = 135 cu. m
2. Basierend auf den erhaltenen Daten können Sie die Anzahl der Einlassventile berechnen. Zum Beispiel, wenn die Bandbreite der Elemente 40 Kubikmeter beträgt. m / h, dann geht: 135/40 = 3,375 - 4 Stück.

Antwort Für eine qualitative Aktualisierung der Luft in dem dargestellten Objekt müssen Sie nur 4 Ventile installieren. Basierend auf den obigen Berechnungen wird der Durchmesser des Abgasrohrs bestimmt.

Einlassgeräte

Im Zusammenhang mit dem Aufkommen moderner Materialien begannen die Strukturen hermetischer zu werden, was zur Entstehung eines anderen Problems führte, das mit einer Verringerung der Luftzufuhr im Inneren verbunden war.

Wenn frühere Häuser und Wohnungen ohne zusätzlichen Zustrom belüftet werden könnten, hat sich die Situation geändert. Es ist besonders schwierig, eine Wohnung einzuatmen, wenn Kunststoff als Basismaterial verwendet wird.

Über die Funktionalität

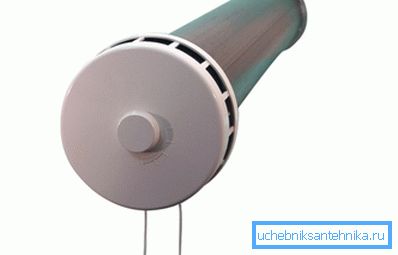

Fertigprodukte für die Luftansaugung von der Straße können das Eindringen von Staub, Insekten und allerlei Geräuschen vollständig verhindern. Nach der Installation in den Räumlichkeiten treten keine Entwürfe auf. Die Ansaugvorrichtung ähnelt dem Prinzip des Luftminderers, der die Durchflussrate verlangsamt.

Das Einlassventil lässt sich äußerst einfach steuern, da es mit einem praktischen Griff ausgestattet ist und den Kanal schließt. Sein sichtbarer Teil fügt sich perfekt in den Innenraum ein. Das Äußere beeinträchtigt nicht den Eindruck der Fassade des Gebäudes. Während der Operation müssen keine finanziellen Mittel ausgegeben werden.

Details zu den Geräteprodukten

Das Element mit der Kapazität von Luft ist ein kleines Kunststoffrohr, dessen Durchmesser stark variieren kann. Innen befindet sich eine Isolierung, die das Eindringen von Geräuschen verhindert.

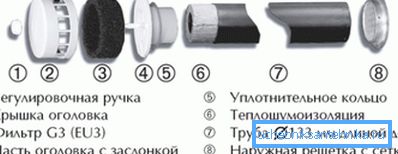

Nachfolgend wird empfohlen, sich mit der Struktur solcher Produkte vertraut zu machen.

• Der Kunststoffkanal ist eine Grundkomponente, da durch ihn Luft in den Raum gelangt.
• Der Einstellknopf befindet sich innen. Mit seiner Hilfe können Sie den Kanal blockieren.
• Das Filterelement ermöglicht die Reinigung von ankommenden Strömungen von Staubpartikeln.
• Das innere Fragment der Spitze, ausgestattet mit einer Belüftungsklappe, ist der Hauptbegrenzer.
• Der O-Ring dient zur Verbesserung der Abdichtung zwischen den Elementen des Produkts.
• Isoliermaterial bietet die Möglichkeit, den Innenraum vor Schall und anderen Effekten zu schützen.
• Das Außengitter schützt die Struktur vor Niederschlag.
• Durch das Moskitonetz im Inneren können Sie das Eindringen von Insekten vollständig verhindern.

Achtung! Die Länge der Kunststoffhülse kann in Schritten von 10 cm zwischen 40-100 cm variieren, daher sollte bei der Auswahl die Wandstärke auf diese Werte gerundet werden. Der überschüssige Teil wird einfach zugeschnitten.

Installationsarbeiten

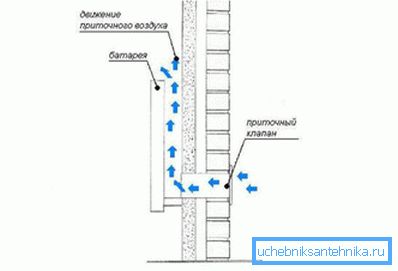

Zunächst wird ein geeigneter Ort für die Installation eines Elements in einer an die Straße angrenzenden Seitenebene ausgewählt. Ein funktionsfähiger Kopf sollte direkten Zugriff haben, andernfalls ist es schwierig, die Kontrolle auszuüben. Die beste Option ist die Installation in der Nähe des Kühlers, damit sich die einströmende Luft erwärmen kann.

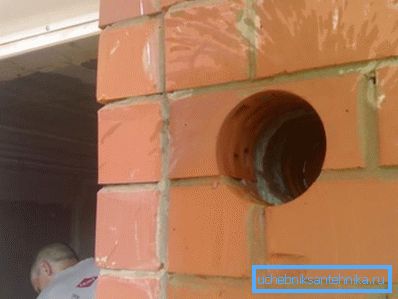

Fahren Sie nach der Auswahl eines geeigneten Ortes direkt mit dem Bohren von Löchern fort. Wenn die Wände aus Holz sind, verwenden Sie den üblichen Bohrer und Bohrer. In anderen Fällen wird das Diamantbohren mit einem speziellen Werkzeug durchgeführt. Beim Öffnen des Gerätes wird empfohlen, zur Kondensatabführung ein kleines Gefälle zur Straße hin zu machen.

In das fertige Loch wird eine Kunststoffhülse der erforderlichen Größe eingesetzt. Außen ist ein Lüftungsgitter eingebaut und von innen eine Funktionsspitze eingesetzt. Beim Fixieren der Elemente werden kleine Bolzen verwendet, mit denen die Struktur Steifheit erhält.

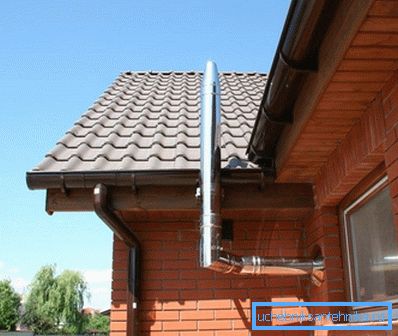

Installation des Auspuffrohrs

Wenn eine Entlüftung durch die Wand zur Straße angeordnet ist, kann die Arbeitszeit verringert werden, da die Decke und das Dach nicht berührt werden müssen. Darüber hinaus kann die Länge des Rohrs durch Wegbewegen vom Stegbereich verringert werden.

Der Vorgang des Zusammenbaus des Systems wird unten dargestellt.

1. Eine vorläufige Markierung wird an der Wandoberfläche angebracht, um das Schneiden von Löchern zu erleichtern. Es wird empfohlen, die Öffnung in der Nähe der Decke zu platzieren, um die Traktion zu maximieren.
2. Mit Hilfe eines Spezialwerkzeuges wird sauber geschnitten. Danach wird das Eckelement eingefügt. Im Inneren ist ein Rückschlagventil zum Schutz vor äußeren Einflüssen eingebaut.
3. Von der Straße bis zur etablierten Ecke wird das folgende Fragment angebracht - eine gerade Leitung. Es wird mit speziellen Klemmen befestigt. Auf der Oberseite ist ein Deflektor installiert, der das Eindringen von Niederschlag in das Innere verhindert.

Beachten Sie! Bei der Montage des Abluftkanals wird empfohlen, an den Stoßstellen abzudichten, da sonst die effizienteste Abluftmenge nicht erreicht werden kann.

Über den inneren Kreislauf

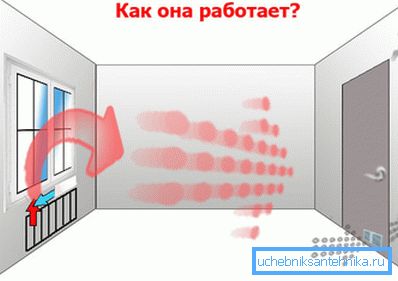

Für den Durchgang von Strömen von einem Raum in einen anderen werden spezielle Gitter verwendet. Wenn Sie sie an der Tür installieren oder in die Wand einbetten, können Sie die Luftmassen frei bewegen. Dies ist in Fällen notwendig, in denen Sie die Zuluft zur Haube spritzen möchten.

Um ein Element in eine Tür oder Wand einzufügen, sollten Sie einen Schnitt entsprechend den Abmessungen des Arbeitsteils vornehmen. Nachdem Sie ein unnötiges Fragment entfernt haben, müssen Sie den Hauptrahmen direkt in die Öffnung einfügen. Die Befestigung erfolgt durch Schrauben, die durch die Frontplatte verschlossen werden.

Weitere Informationen

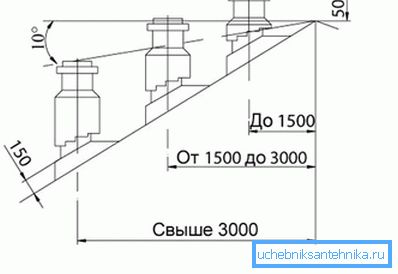

• Das Belüftungsrohr muss so vorstehen, dass der Winkel zwischen dem First und seinem oberen Teil 10 Grad nicht überschreitet. Andernfalls wird das Schubniveau erheblich verringert.
• Im inneren Teil der Kanäle sowie in einem Abstand von fünf Zentimetern von diesen sollten keine Kabel, Gasleitungen und andere Elemente von Kommunikationssystemen angebracht werden.
• Die Passage sollte auch bei geschlossenen Innentüren zur Motorhaube erfolgen, und nicht in jedem Fall müssen Gitter angebracht werden. Es reicht aus, eine Lücke unterhalb der Breite von 1,5-2 cm zu lassen.
• Eine zu schwache Belüftung des Wohnraums ermöglicht keine hohe Umweltsicherheit, insbesondere wenn Materialien verwendet werden, die auf Kunststoffen, Formaldehydharzen usw. basieren.

Schlussfolgerungen

Diese Anleitung vermittelt eine Vorstellung davon, wie die Belüftung in der Wohnung nicht durch das Dach, sondern direkt durch die Wand erfolgt. Mit dieser Option wird nicht nur die Arbeit am Gerät vereinfacht, sondern es besteht auch die Möglichkeit, Rohmaterial einzusparen, da die Länge des Ausgangsrohrs erheblich reduziert werden kann. Das Video in diesem Artikel enthält zusätzliche Informationen.
