Natürliche belüftung der hütte: basisinformationen zum thema

Zusätzlich zur Hauptkommunikation in Wohngebäuden sollte ein Luftaustauschsystem zur Verbesserung des Mikroklimas bereitgestellt werden. Die Belüftung einer Hütte erfordert einen besonderen Ansatz, da Gebäude dieses Typs meist aus Steinmaterialien errichtet werden, die keinen Luftdurchtritt erlauben. Die wirtschaftlichste Option ist die natürliche Zirkulation der Strömung.

Die wichtigsten Vorteile des Systems

Wenn der Austausch von Luftmassen aufgrund der Druckdifferenz stattfindet, haben einzelne Entwickler die Möglichkeit, finanzielle Ressourcen zu sparen. Obwohl solche Systeme hinsichtlich ihrer Effizienz ihren mechanischen Gegenstücken etwas unterlegen sind, können sie unter normalen Bedingungen sicher angewendet werden.

Wenn Sie ihre Vorteile betrachtet haben, können Sie die vollen Vorteile verstehen:

• Da keine Betriebskosten anfallen, können Sie auf lange Zeit sparen.
• Der niedrige Preis der Basiselemente bietet die Möglichkeit, günstige Systeme zu arrangieren.
• Aufgrund des Fehlens komplexer Ausrüstung wird die Unfallgefahr praktisch auf Null reduziert.
• Ausreichende Effizienz beim Arbeiten unter normalen Bedingungen, wenn kein zu aktiver Luftwechsel erforderlich ist.

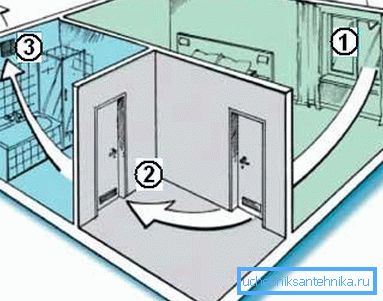

Hilfe! Die Punkte des SNiP 2.08.01-89 sorgen für das einfachste Schema: Der Luftstrom tritt durch Lüftungsöffnungen, Ventile und Fenster in die Räume ein und wird durch Hauben in Sanitärräumen und Küchen abgeführt.

Erste Berechnungen am Beispiel

Bevor Sie ein Belüftungsprojekt der Hütte durchführen, müssen Sie vorberechnen. Mit ihrer Hilfe können Sie die gewünschte Luftmenge und deren Entnahme aus dem Haushalt bestimmen. Als Beispiel sei ein Wohngebäude genannt, dessen Fläche in der Tabelle dargestellt ist. Die Deckenhöhe beträgt 3 m.

1. Bestimmung der Luftmenge, die direkt für Wohngebäude benötigt wird. Die Küche und die sanitären Einrichtungen werden nicht berücksichtigt. Somit stellt sich heraus: (20 + 24 + 30 + 16 + 18) x3 = 324 Würfel. m / h

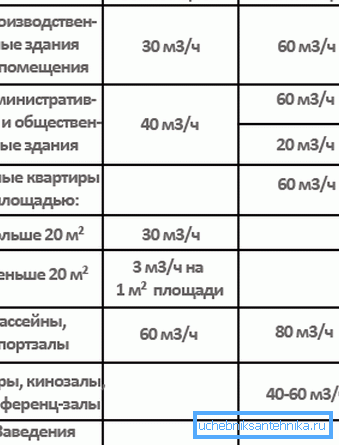

2. Berechnet die Luftmenge, die den im Haus lebenden Personen gegeben wird. Bei einer Person werden durchschnittlich 30 Cu verbraucht. m / h In unserem Fall 5 Familienmitglieder. In Verbindung damit gilt: 305 = 150 cu. m / h
3. Berechnet die Haube für drei Räume. Da das Ergebnis des zweiten Punktes weniger ist, verwenden wir den ersten Punkt. Das prozentuale Verhältnis wird wie folgt aussehen: Küche - 60, Badezimmer - 25, Toilette - 15. Die endgültigen Daten sind in der Tabelle dargestellt.

Hinweis! Die Belüftung im Kesselhaus der Hütte wird separat berechnet, da sie von der Art der Ausrüstung und ihren Eigenschaften abhängt. Experten empfehlen die Installation eines Reserveluftwechsels.

Wenig über Design

Bevor die Basiselemente installiert werden, müssen alle kleinsten Details durchdacht werden. Die Gestaltung der Hüttenbelüftung beginnt mit der Formulierung der grundlegenden Aufgaben und der Entwicklung eines allgemeinen Systems. Nachfolgende Skizzen helfen, die Position einzelner Knoten sowie das Routen von Pfaden zu klären.

Luftansaugvorrichtung

Um eine qualitativ hochwertige Zirkulation der Strömung zu gewährleisten, werden an Fenstern oder Wänden spezielle Ventile installiert. Mit ihrer Hilfe kommen Luftmassen von der Straße direkt in die Wohnung. Durch die Lüftungsgitter gelangen sie in andere Räume.

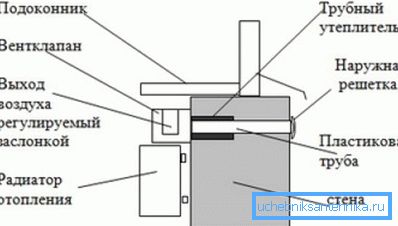

Prozess der Ventilinstallation

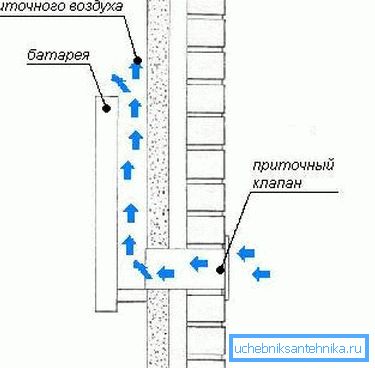

Wand- und Fenstereinlassprodukte müssen nicht an das Stromnetz angeschlossen werden. Nach der Installation dringen sie nicht in das Innere des Geräusches und verschiedener Verunreinigungen ein. Um die Wärme im Raum besser zu halten, wird empfohlen, das Element hinter einem Heizkörper zu installieren, damit sich die einströmende Luft erwärmen kann.

Die Installation des Einlassventils ist recht einfach, so dass sie ziemlich unabhängig von einander ausgeführt werden können. Das Loch wird mit einem Haushaltsstempel und einem Bohrer hergestellt. Nach dem Einsetzen des Geräts in den Innenraum müssen Isolationsvorgänge durchgeführt werden.

Installation von Übertragungsgittern

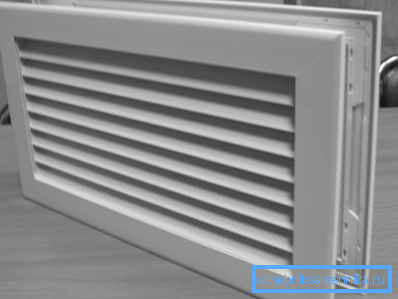

Damit die Luft zwischen den Räumen frei zirkulieren kann, werden in die seitlichen Ebenen spezielle Gitter eingesetzt, die eine gute Schalldämmung aufweisen. Sie können in Türen oder Wände eingebaut werden. Montieren Sie sie unten, dann können Sie einen guten Luftaustausch erreichen.

In die Tür oder Wand wird ein Loch geschnitten, das der Größe des erfassten Gitters entspricht. Ihre Teile werden auf jeder Seite direkt in die vorbereitete Öffnung eingeführt. Die Befestigung erfolgt mit Hilfe von Schrauben.

Haubensystem erstellen

Natürliche Belüftung ist die einfachste Lösung, erfordert jedoch die sorgfältige Einhaltung der Regeln, da sonst die Funktion des Systems unwirksam ist. Je weniger Fehler während des Installationsvorgangs gemacht werden, desto besser funktioniert das Luftaustauschnetz des Gebäudes.

Häufige Fehler

• Falsche Platzierung von Lüftungsgittern führt zu einer erheblichen Verringerung der Systemeffizienz.. Nicht mehr als 10 cm sollten von der Decke zurückgezogen werden, damit die Luft während des Betriebs nicht stagniert.

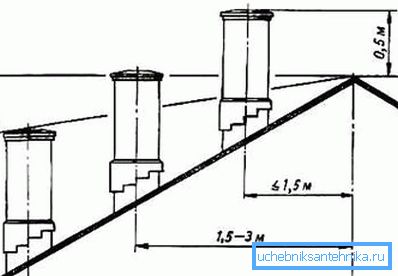

• Das Belüftungsrohr wird häufig in einer für eine einwandfreie Funktion unzureichenden Höhe installiert.. In diesem Fall besteht eine geringe Druckdifferenz.
• Zu viele Windungen im Bypasskanal führen zu vermindertem Schub. Wenn ein Belüftungssystem für den natürlichen Luftaustausch gebaut wird, muss die Ableitung so gerade wie möglich gestaltet werden.

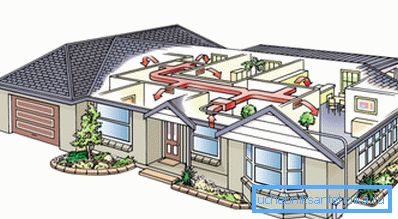

Pipeline-Platzierung

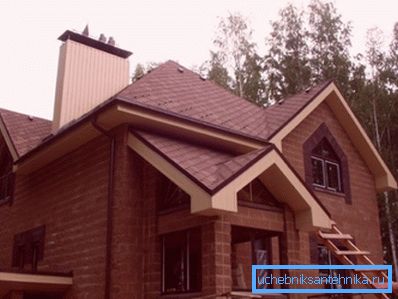

Wenn bei einem zuvor vorbereiteten Projekt die Belüftung in der Hütte mit eigenen Händen durchgeführt wird, verstecken sich die Elemente meistens in speziellen Kanälen, die in der fertigen Konstruktion problematisch sind. Diese Methode wird als ästhetisch am meisten bevorzugt angesehen. Bei Bedarf kann das Rohr jedoch ohne Verstecken gehalten werden.

Befestigungselemente

Komponenten des Systems können auf verschiedene Weise fixiert werden. Die endgültige Version hängt von den Abmessungen der Produkte und der Form des Abschnitts ab. Im Folgenden werden die grundlegenden Methoden zum Fixieren von Netzwerkfragmenten beschrieben.

Natürlich gibt es auch andere Installationstechniken, die sich aber von der besten Seite erwiesen haben.

• Luftkanäle mit rechteckigem und quadratischem Querschnitt werden in der Regel mit Traversen und speziellen, die Bewegung einschränkenden Stehern montiert. Ihr Preis ist niedrig.

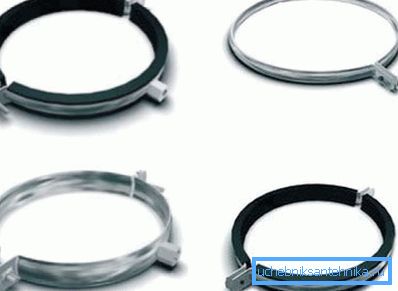

• Die Befestigung kreisförmiger Rohrleitungen wird häufig mit Bolzen und Klemmen durchgeführt. Sie werden mit Bolzen kombiniert. Diese Option ist ziemlich zuverlässig und daher sehr verbreitet.
• Manchmal wird ein Bolzen in einem Paar mit perforiertem Band verwendet, aber diese Methode hat viele negative Punkte. Erstens gibt es Soundeffekte. Zweitens steigt die Gefahr des Auslaufens. Drittens wird eine unzureichende Steifigkeit gebildet.

Ergänzung! Die letzte dieser Optionen ist billig, daher wird sie eher für die Befestigung von provisorischen Kanälen verwendet, die nicht für eine lange Betriebsdauer gedacht sind.

Zum Abschluss

Speziell für Einzelentwickler wurde eine Schulungsinstruktion vorgestellt, die es ermöglicht, Informationen darüber zu erhalten, wie die natürliche Belüftung der Hütte organisiert werden kann. Ein solches System kann mit minimalen Kosten in kürzester Zeit erstellt werden, insbesondere wenn in der Bauindustrie zumindest wenig Erfahrung vorhanden ist. Als zusätzlicher Vorteil wird empfohlen, das Video in diesem Artikel zu verwenden.
