Lüftungssysteme: hauptklassifizierung, funktionsprinzip und

In diesem Artikel erfahren Sie, wie die Lüftungssysteme in medizinischen Einrichtungen und ihre häuslichen Kollegen angeordnet sind. Darüber hinaus betrachten wir die Klassifizierung der Systeme, die für den Luftaustausch in Innenräumen verantwortlich sind und welche Art unter bestimmten Bedingungen bevorzugt wird.

Die Betriebsgeschichte von mehr oder weniger effektiven Lüftungssystemen ist eine Jahrhunderte alte Zeitspanne. Schließlich hatten schon die alten Römer die Idee, dass frische Luft in geschlossenen Räumen in der erforderlichen Menge gewonnen werden kann.

Seitdem ist viel Zeit vergangen, und die Technologien haben sich entwickelt, sind komplexer und effektiver geworden. Daher gibt es viele Lösungen auf dem Markt, die auf unterschiedlichen Handlungsprinzipien basieren und durch unterschiedliche Parameter gekennzeichnet sind.

Was und nach welchen Überlegungen kann man aus dem Spektrum der vorgeschlagenen Technologien wählen?

Das Bedürfnis nach effektiver und effizienter Belüftung

Bevor Sie entscheiden, welche Ausrüstung für Lüftungsanlagen in einem bestimmten Fall relevant ist, sollten Sie das Prinzip des Luftaustauschs in geschlossenen Räumen und die Notwendigkeit dieser Prozesse berücksichtigen.

Die Bedienungsanleitung des größten Teils der Luftaustauschschemas basiert auf der Verschiebung des abgelassenen Luftvolumens um ein neues Volumen.

Die Wirkung einiger Systeme basiert auf dem Luftdruckunterschied innerhalb und außerhalb des Gebäudes. Andere Kreisläufe arbeiten mit Lüftern, die die Abluft nach außen ziehen, während frische Luft zum Austausch nach außen geliefert wird. Sowohl das eine als auch das andere Schema kann mit eigenen Händen im Haus oder in der Wohnung implementiert werden.

Wir haben uns also für das Wirkprinzip entschieden und nun entscheiden wir, wie notwendig die Belüftung geschlossener Räume ist und welche Vorteile sie bietet.

Während des Betriebs bestimmter Räume gibt es in der Luft in Verbindung mit einer geringen Menge Sauerstoff zu viel Wärme und Feuchtigkeit. Darüber hinaus gibt es in der Abluft eine übermäßige Konzentration an Kohlendioxid und anderen unsichtbaren Schadstoffen. Eine weitere wichtige Verschmutzungsart ist Staub, der sich in Innenräumen ansammelt und eine rechtzeitige Beseitigung erfordert.

Nahezu alle heute bekannten Lüftungssysteme sind dafür ausgelegt, schädliche Verunreinigungen zu entfernen und die Luftqualität zu verbessern. Darüber hinaus ist die Verwendung von Belüftung auf optimale hygienische und hygienische Bedingungen ausgelegt, einschließlich akzeptabler Temperaturen, Feuchtigkeit und Verkehrsfluss.

Wichtig: Durch die regelmäßige Wartung der Lüftungssysteme wird ein hochwertiger Luftaustausch im Raum sichergestellt.

Die Hauptklassifizierung von Lüftungsgeräten

Die Normen für die Intensität des Luftaustauschs werden von den Hygienevorschriften (San Pin) und den Bauvorschriften (SNiP) geregelt.

Bei der Gestaltung eines Lüftungssystems werden folgende Parameter berücksichtigt:

• Leistung (Luftbewegung mit der Geschwindigkeit m / h);
• Kanalflussrate (m / s)
• Arbeitsdruck (Pa);
• Heizleistung (kW);
• maximaler Geräuschpegel (dB).

Die moderne Klassifizierung von Lüftungssystemen beinhaltet die Einteilung in Typen nach folgenden Kriterien:

• in Übereinstimmung mit der Methode der Bewegung von Luftströmen - die Belüftung des natürlichen (passiven) und des erzwungenen (mechanischen) Typs ist unterschiedlich;
• in Übereinstimmung mit der Organisationsmethode - Lieferung und Abluft;
• basierend auf den Merkmalen des Designs - Kanallos und Kanal;
• in Übereinstimmung mit dem Zweck - lokaler Austausch, allgemeiner Austausch, Notfall und Rauch.

Die Auslegung und Herstellung von Lüftungssystemen basiert auf der Luftmenge pro Person und Stunde. Im Hinblick auf die Parameter eines Luftschutzbunkers beträgt der Luftverbrauch pro Person beispielsweise etwa 2,5 Kubikmeter pro Stunde, während in einem Büroraum diese Parameter auf 20 ml steigen.

Betrachten Sie diese Änderungen an Lüftungssystemen genauer.

Natürliche und Zwangsbelüftung

Wie bereits erwähnt, sind moderne Lüftungssysteme in natürliche und erzwungene Modifikation unterteilt.

Was ist der Unterschied und was eignet sich besser für die Einrichtung dieser oder anderer Innenräume?

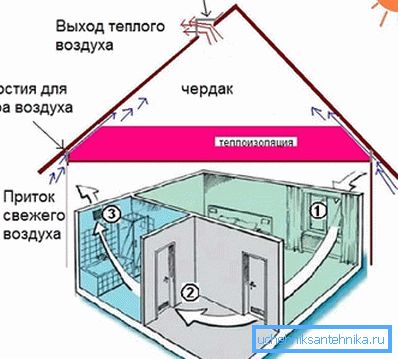

1. Natürliche Belüftung funktioniert aufgrund des Druckunterschieds innerhalb und außerhalb des Objekts.. Die Abluft wird durch die Haube abgeführt, während der Zufluss durch spezielle Einlassrohre oder durch Undichtigkeiten im Vorraum von Fenstern und Türen erfolgt.

Systeme des natürlichen (passiven) Typs sind wiederum in die folgenden Modifikationen unterteilt:

• Organisierte Belüftung - beinhaltet den Luftaustausch des Geräts durch speziell vorbereitete Einlass- und Auslassöffnungen. Ein solches System erlaubt es nicht nur, die Abluft durch die Zuluft zu ersetzen, sondern auch die Intensität der Strömung einzustellen.
• Eine unorganisierte Belüftung setzt voraus, dass eine Haube ohne Zuluftkanal vorhanden ist (ihre Funktion wird durch eine offene Belüftung oder Lücken im Vorraum von Fenstern und Türen erfüllt).

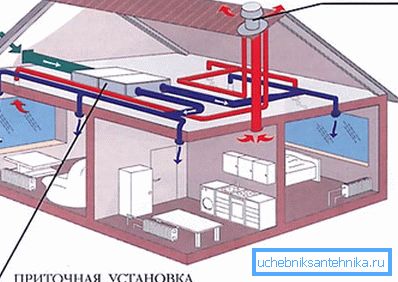

1. Bei der mechanischen (Zwangs-) Belüftung wird Luft bewegt, indem mithilfe von Gebläsen oder Ejektoren ein Druckunterschied erzeugt wird.

Die Regelung ist im Vergleich zur passiven Variante effizienter, da sie unabhängig von den klimatischen Bedingungen außerhalb des Gebäudes funktioniert.

Wichtig: Durch den Einsatz spezieller elektronischer Geräte wird der Versand von Lüftungssystemen und die automatisierte Steuerung in Kombination mit einer effektiven Steuerung der Grundparameter des Luftaustauschs im Raum möglich.

Systemklassifizierung nach Art der Luftaustauschorganisation

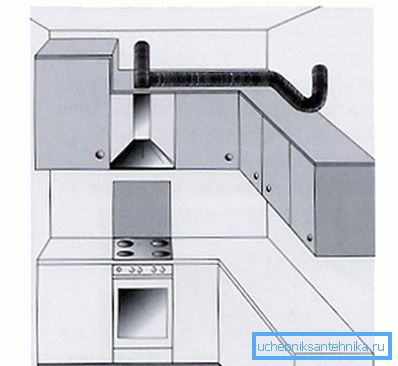

• Lokale Belüftung - Hierbei handelt es sich um ein Zuluftsystem, bei dem Luft bestimmten Bereichen des Raumes zugeführt wird, während Abluft aus diesen Bereichen entfernt wird. Ein typisches Beispiel für ein solches Schema zur Durchführung des Luftaustauschs ist eine über dem Ofen installierte Dunstabzugshaube.

Neben dem häuslichen Gebrauch hat ein solches System eine breite Anwendung bei der Belüftung von Industrieanlagen gefunden, in denen es erforderlich ist, verschmutzte Luft aus dem einen oder anderen Produktionsstandort zu entfernen.

• Allgemeine Austauschart Belüftung Es ist für die gleichermaßen wirksame Aufrechterhaltung der Luftaustauschparameter im gesamten Raum unabhängig von seinen Parametern vorgesehen.

Solche Systeme werden am häufigsten bei der Anordnung von Büroflächen und Verkaufsflächen verwendet.

• Anti-Rauch-Systeme im rahmen des brandschutzes im raum installiert.

Rauchentfernungssysteme im Falle einer unzulässigen Zündung bringen die Verbrennungsprodukte heraus, so dass Personen im Raum wertvolle Gegenstände evakuieren und evakuieren können, die bei einem Brand beschädigt werden könnten.

• Notbelüftungssysteme Wird in Bereichen eingesetzt, in denen die Wahrscheinlichkeit einer unerwarteten Freisetzung von schädlichen oder potenziell gefährlichen Stoffen in Mengen, die die MPC-Normen überschreiten, erhöht ist.

Die Notbelüftung zeichnet sich durch eine erhöhte Leistung aus und ermöglicht es Ihnen, in kürzester Zeit überschüssiges Gas zu entfernen. Anlagen dieser Art werden ausschließlich in Industrieanlagen installiert und betrieben.

Ausrüstung für Lüftungssysteme

Geräte und Zubehör für Lüftungssysteme auf dem Markt werden durch eine breite Palette von Geräten repräsentiert, unter denen wir die folgenden Kategorien unterscheiden:

Lüfter - mechanische Klingen, die Luft in die Lüftungskanäle drücken.

Entsprechend den Konstruktions- und Betriebsmerkmalen sind die Lüfter in folgende Modifikationen unterteilt:

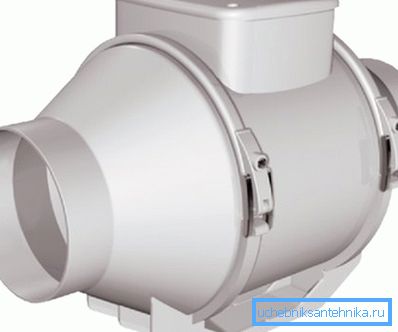

• Kanal (rechteckig und rund);
• diametral (tangential);
• axial (axial);
• radial (zentrifugal);
• dach.

Betrachten Sie die Haupttypen dieser Geräte so detailliert wie möglich:

• Axialventilatoren, oder wie sie Axialventilatoren genannt werden, haben in den einfachsten Haushaltshauben Anwendung gefunden.

Solche Geräte zeichnen sich durch einen niedrigen Preis aus. Die Konstruktion besteht aus einem Außengehäuse, in dem sich ein Elektromotor und ein Flügelrad befinden, das die Luft antreibt. Trotz der Einfachheit der Konstruktion haben Lüfter dieses Typs einen höheren Wirkungsgrad im Vergleich zu Analoga, die unterschiedlich angeordnet sind.

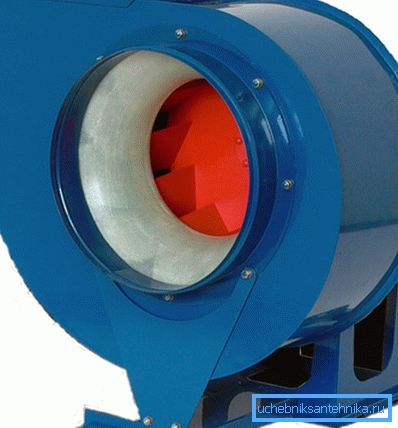

• Radialventilatoren (Radialventilatoren) werden häufig beim Bau industrieller Systeme eingesetzt. Diese Geräte zeichnen sich durch Zuverlässigkeit und dadurch eine lange Ressource aus.

Die Konstruktion des Geräts besteht aus einem Spiralgehäuse und einem darin befindlichen Propeller, der sich um seine Achse dreht. Die Schraube dreht den Luftstrom, der unter der Wirkung der Zentrifugalkraft in den Kanal geschleudert wird.

• Tangentiale (diametrale) Lüfter sind eine andere Art von Industrieanlagen. Das Gerät sieht aus wie eine geschlossene Bauform mit Anschlüssen für Lufteintritt und Luftaustritt. Solche Anlagen sind in Klimaanlagen und Wärmevorhängen montiert. Seltener ist das Gerät im Kanalbruch installiert.

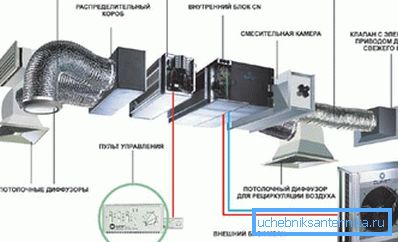

Neben Gebläsen werden in Lüftungssystemen folgende Bauteile eingesetzt:

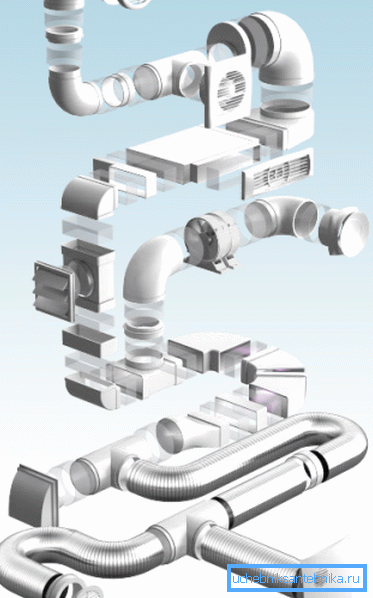

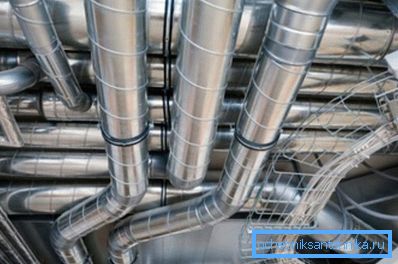

• Luftkanäle - Rohre mit rechteckigem oder rundem Querschnitt, die durch Wasserhähne und spezielles Montagezubehör in einer einzigen Struktur verbunden sind.
• Profile für Lüftungssysteme - sind Metallführungen mit Befestigungslochungen, an denen alle Komponenten montiert sind.
• Schalldämpfer und Schalldämmungsmaterialien - werden verwendet, um den Geräuschpegel während des Betriebs des Systems zu reduzieren.
• Filter für Lüftungssysteme sind eine Vielzahl von Geräten, die am Einlasskanal installiert sind und verhindern, dass Staub und andere Verunreinigungen in den Raum gelangen.
• Lufterhitzer - können in Lüftungsanlagen eingesetzt werden und ersetzen die Heizung vollständig. Rekuperatoren werden neben konventionellen Heizgeräten immer häufiger in der Lüftung eingesetzt, wodurch sich die Kosten für das Heizen von Luft durch Reduzierung des Stromverbrauchs reduzieren lassen.

Fazit

Daher haben wir die Eigenschaften der Gerätebelüftungssysteme betrachtet. Außerdem haben wir herausgefunden, welche Ausrüstung bei der Umsetzung bestimmter Schemata verwendet wird. Diese Informationen können in der Praxis angewendet werden, z. B. bei der Anordnung der Lüftung in einem Landhaus.

Haben Sie noch Fragen? Weitere nützliche Informationen finden Sie im Video dieses Artikels.
