Lüftungsschema: wie erstellt man ein neues projekt und

Sowohl beim Bau eines neuen als auch bei der Wartung des vorhandenen Lüftungssystems ist es wichtig zu wissen, wie es funktioniert. Um alle Nuancen und Merkmale zu verstehen, wird das Belüftungsschema hilfreich sein - in Chruschtschow, einem modernen Apartmentkomplex, einem privaten Wohnhaus oder einem anderen Objekt.

Die Anweisungen in diesem Dokument beschreiben die grundlegenden Regeln für die Erstellung und Verwendung dieser Dokumente.

Funktionen beim Arbeiten mit technischer Dokumentation

Diagramme müssen gelesen werden

Bevor Sie ein privates Wohnhaus errichten, planen Sie Reparaturen in der Wohnung und erwägen Sie die Möglichkeit, in einem Hammam oder in einer Badewanne zu arbeiten. Achten Sie darauf, verschiedene technische Netzwerke, einschließlich Lüftung, zu entwerfen und aufzuzeichnen. Fehler und Unzulänglichkeiten in dieser Konstruktionsphase lassen sich nach Fertigstellung nur schwer mit eigenen Händen beheben.

Trotzdem ist es möglich, die Probleme effektiv zu lösen und ein komfortables Mikroklima im Haus zu erreichen, wenn Sie nicht an der Entwicklung des Projekts und am Bau der Struktur beteiligt waren. In diesem Fall müssen nur diejenigen Teile des Lüftungsnetzes ausgetauscht oder aufgerüstet werden, die die Gesamteffizienz des Systems erheblich verringern.

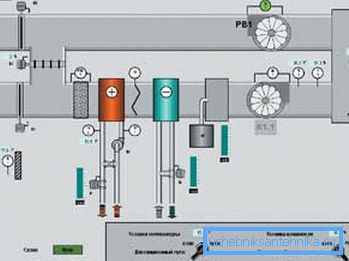

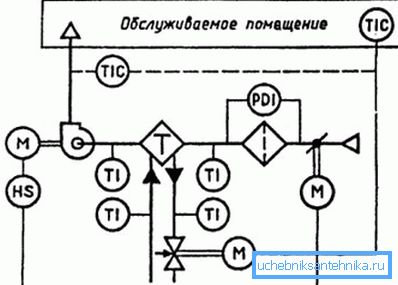

Auch hier ist das bestehende oder neu erstellte mnemonische Schema der Belüftung nützlich, auf dem dieses oder jenes Gerät mit speziellen Symbolen sowie den dazugehörigen technischen Merkmalen und Merkmalen gekennzeichnet ist. Es ist lediglich erforderlich zu lernen, beispielsweise die Bezeichnung eines Rückschlagventils im Belüftungsschema von den Pfeilen zu unterscheiden, die auf das Vorhandensein völlig unterschiedlicher Komponenten und Baugruppen hinweisen.

Allgemeine Projektanforderungen

Bei der Erstellung der Dokumentation zum Frischluftversorgungssystem sind folgende Parameter zu beachten:

• Anzahl der Etagen im Haus;
• Außenluftverschmutzung;
• Geräuschpegel im Freien;
• Brandschutzkategorie.

Bei der Vorbereitung des Lüftungsschemas sollten zusätzlich zu den Wirkungsgradparametern einige zusätzliche Faktoren berücksichtigt werden:

• die Möglichkeit, während eines Brandes Feuer durch die Lüftungskanäle zu verbreiten;
• die Möglichkeit, die Räumlichkeiten zu kühlen und das Eindringen verunreinigter Luft durch Luftkanäle mit großem Querschnitt in sie zu dringen.

Um die oben genannten Probleme zu vermeiden, ist es ratsam, die Verwendung von feuerfesten Materialien und Ausrüstungen sowie die Installation von Lüftungsschutzventilen vorzusehen, die das Auftreten eines umgekehrten Schubes in der Lüftung verhindern.

Entwerfen eines neuen Lüftungssystems

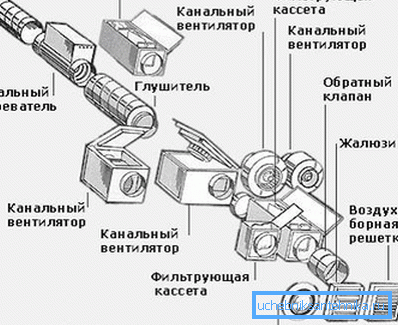

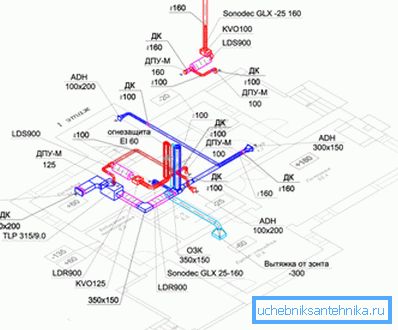

Ein detailliertes Schema des Lüftungssystems (einschließlich axonometrischer Systeme) ist erforderlich, um das Projekt eines im Bau befindlichen Privathauses in den Überwachungs- und Überwachungsinstanzen zu koordinieren.

In diesem Fall ist es zwingend erforderlich, eine Ausrüstung zu installieren, die die gewünschte Luftmenge fördern kann:

• für Räume, in denen ein ständiger Wohnsitz von Personen vorgesehen ist - 3 ECU. Meter pro Stunde pro 1 Quadratmeter. Quadratmeter;
• für badezimmer mit toiletten kombiniert - 50 cu. Meter pro Stunde;
• für separate sanitärräume - 25 cu. Meter pro Stunde.

Es ist auch wichtig zu bedenken, dass die Bewohner eines Hauses oder einer Wohnung effektiv mit Frischluft versorgt werden müssen, damit sie fließen können. Daher ist die Angebotsdokumentation in der Regel der Projektdokumentation beigefügt.

Beachten Sie! Die verwendeten Geräte und Luftkanäle müssen nicht nur den Hygienestandards, sondern auch den Brandschutzanforderungen entsprechen. Andernfalls wird das von Ihnen vorbereitete Projekt nicht von der Brandschutzbehörde genehmigt.

Beim Erstellen einer Zeichnung und beim Ausführen von Konstruktionsberechnungen müssen auch die folgenden Parameter berücksichtigt werden:

• Art der verwendeten Lüftung;
• die Art der Verteilung der Luftströmung in den Räumlichkeiten;
• das Vorhandensein des Lüftungssystems zur Reinigung der einströmenden Luft;
• die Notwendigkeit der Installation und Auslegung der Wärmerückgewinnung.

Darüber hinaus sollten wir die ästhetische Komponente nicht vergessen. Luftkanäle, Einlass- und Auslassgitter sollten sich organisch in die Gestaltung des Gebäudes einfügen und das Leben oder Arbeiten von Menschen nicht beeinträchtigen.

Upgrade eines vorhandenen Systems

Oft gibt es Situationen, in denen das Lüftungsnetz in einem bereits errichteten und in Betrieb genommenen Gebäude ersetzt oder erneuert werden muss. Dies ist ein ziemlich zeitaufwändiger Prozess, jedoch für die Selbstimplementierung durchaus erschwinglich.

Tipp! Die Kosten für die Überarbeitung von vorgefertigten Hilfsprogrammen sind immer höher als die Entwicklung und Installation neuer. Deshalb sollten Sie alle Parameter sorgfältig entwerfen und berechnen. Es wird sich in Zukunft viele Male auszahlen.

Die Überarbeitung der vorhandenen Lüftung erfolgt in mehreren Schritten:

• Berechnen des Umluftvolumens;
• Auswahl der Luftkanalabschnitte;
• Wählen Sie den Typ der Lüfter, Filter und anderer notwendiger Geräte.

Danach wird ein natürliches Lüftungsschema oder eine Zeichnung eines mechanischen Luftaustauschsystems erstellt, ein Ort für die Installation von Kanälen und Befestigungsmitteln festgelegt und Bauarbeiten ausgeführt.

Lüftungsanlagen von Mehrfamilienhäusern

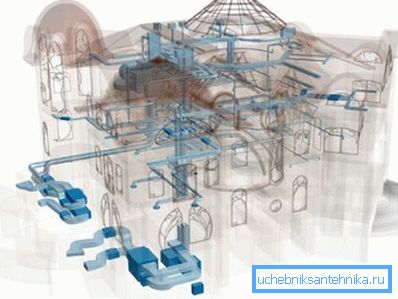

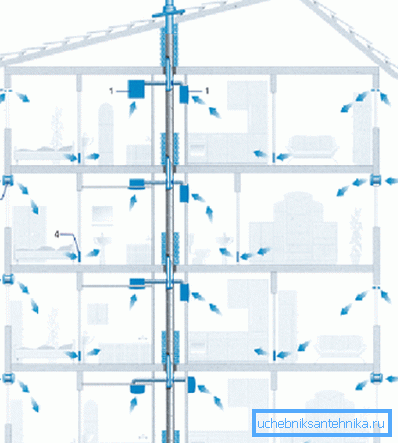

Das Funktionsprinzip des Lüftungssystems in einem modernen Stadthaus basiert auf dem natürlichen Luftstrom, der durch offene Fenster und Türen hereinkommt und durch gemeinsame Lüftungskanäle abgeführt wird.

In alten Häusern (bis zu 5 Etagen) ist es möglich, für jede Wohnung einen separaten Auslassschacht anzuordnen. In moderneren Gebäuden führen Luftkanäle aus den Wohnungen in einen gemeinsamen Kanal, der auf dem technischen Boden endet, um die gewünschte Traktion zu gewährleisten.

In den neuen Hochhäusern (mehr als 24 Stockwerke) wird neben dem Hauptlüftungsschacht ein sogenannter Beschleunigungskanal gebaut, der mit dem Hauptkanal verbunden ist. Dank dieser Lösung steigt das Volumen der Pumpluft und die Feuchtigkeit und Temperatur in allen Räumen stabilisieren sich.

Fazit

Ein guter Hausmeister unterscheidet sich von seinem nicht sehr geschickten Kollegen dadurch, dass er immer ein Muster der zukünftigen Schöpfung vor dem Beginn der Arbeit aufstellt. Dies gilt auch für Lüftungssysteme. Die Verfügbarkeit einer übersichtlichen und leicht lesbaren Dokumentation erleichtert nicht nur die Arbeit der Mitarbeiter, sondern ermöglicht auch eine einfache Behebung der auftretenden Probleme.

Weitere Informationen zur Entwicklung und Vorbereitung der Konstruktionsdokumentation finden Sie in dem Video in diesem Artikel.
