Lüftungsschaltschrank: funktionalität, klassifizierung,

Was ist der Schrank für die Steuerung des Lüftungssystems? Was sind die Schilder klassifiziert Schränke? Wie sind sie? Wir werden ihre Grundelemente und ein Paar spezifischer Produkte auf dem modernen russischen Markt kennenlernen.

Was ist das

Definition

Unter industriellen Bedingungen und seltener in Wohn- und Bürogebäuden wird anstelle der natürlichen Belüftung, die wir in den Wohnungen der sowjetischen natürlichen Belüftung gewohnt sind, Zwang verwendet.

Seine Funktionen sind oft nicht auf den Luftaustausch mit der Straße beschränkt:

• Die Ansaugluft ist gefiltert, frei von Staub, Gerüchen und potenziell schädlichen Substanzen.
• Ihre Temperatur steigt oder sinkt im Gegenteil, je nach Jahreszeit.
• Trockene Winterluft kann befeuchtet werden, und zu feuchte Sommer kann dagegen austrocknen.

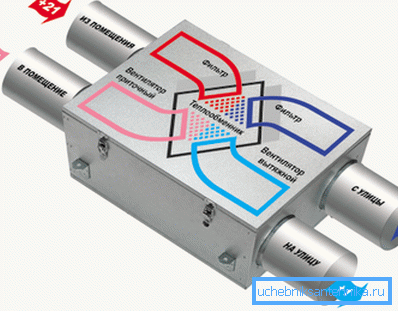

Wichtig: Moderne Lüftungssysteme enthalten häufig Wärmerückgewinner, was erhebliche Einsparungen bei Heizung und Klimatisierung ermöglicht.

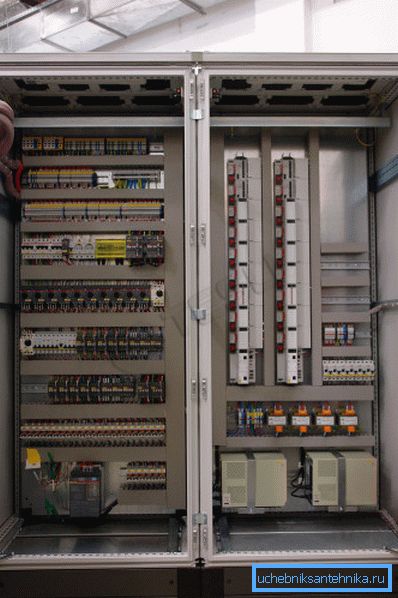

Es ist klar, dass ein derart komplexes System verwaltet und kontrolliert werden muss. Es ist logisch, alle Steuergeräte an einem Punkt zu konzentrieren. Das bringt uns tatsächlich zur Idee eines Schaltschranks.

Funktionalität

Moderne Schaltschranklüftung kann folgende Funktionen erfüllen:

• Steuerung von Stellgliedern (Lüfter, Klimaanlagen, Ventile usw.) mit einem beliebigen Algorithmus.
• Zulufttemperaturregelung.
• Regelung der Lufttemperatur im Raum mit Begrenzung des Temperaturbereichs der Zuluft Dies verhindert das Auftreten kalter Zugluft oder Zonen mit überhitzter Luft.
• Angabe des Betriebsmodus jedes Systemknotens.
• Anzeige des Zustands der Hauptmechanismen (Hard- und Softwarefehler, Verschleißgrad).
• Anzeige von Temperaturen bei einer beliebigen Anzahl eingebauter und entfernter Temperatursensoren.
• Anzeige der Staubigkeit von Luftfiltern.
• Schutz gegen das Einfrieren von Wärmetauschern (vor allem - Verwendung von Wasser als Wärmeträger).
• Schutz gegen das Einfrieren von Eis, wodurch die Kühlleistung verringert wird.

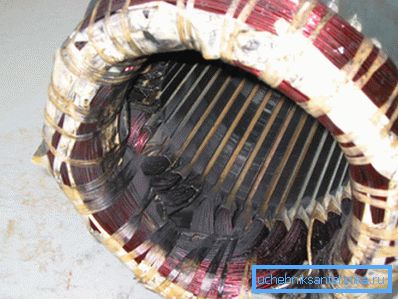

• Schutz vor Überhitzung der Wicklungen von Elektromotoren.

• Schutz vor Überhitzung der Lufterhitzer bei Messung der Luftzirkulation.

Die Haupteinheit des Schaltschranks - die Steuerung - ermöglicht nicht nur die Automatisierung der Lüftungssteuerung innerhalb des eigenen Programms. Wenn Sie das ROM anstelle eines einmal beschreibbaren Chips und die Verfügbarkeit von Standardanschlüssen für den Anschluss an einen Computer verwenden, können Sie die Firmware des Controllers anpassen, neu programmieren, nicht standardmäßige Konfigurationen erstellen und beliebige Reaktionen auf Änderungen der Sensorwerte festlegen.

Klassifizierung

Was sind die Anzeichen für Schaltschränke?

1. In Richtung der Luftbewegung.

Sie können verwalten:

• Belüftung
• Belüftung
• Schließlich können die Be- und Entlüftung des Schaltschranks den gesamten Luftaustausch im Gebäude vollständig steuern.

1. Zum Zielort. Der allgemeine Austausch, das Feuerlöschsystem, beide Systeme oder deren separate Elemente können gesteuert werden.

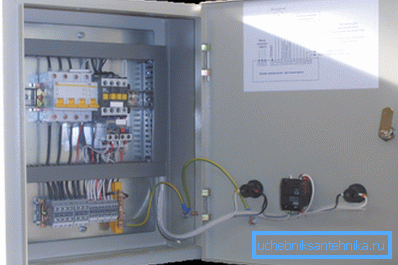

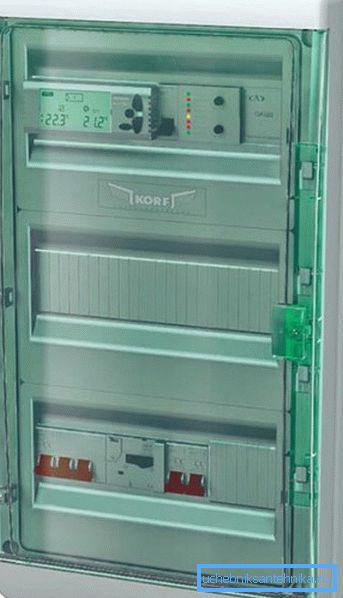

2. Je nach Fallmaterial. Es kann Plastik oder Metall sein. Im ersten Fall sind die Bedienelemente in der Regel unter dem Gehäusedeckel versteckt, im zweiten Fall sind sie darauf platziert.

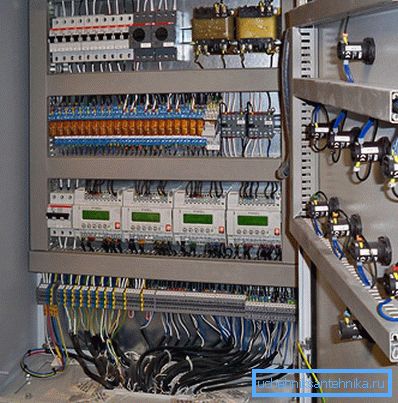

Montage

Es ist unwahrscheinlich, dass der Leser solch komplexe Geräte mit seinen eigenen Händen installieren kann. Daher beschränken wir uns auf ein Minimum an Installationsempfehlungen.

• Der Installateur benötigt eine Erlaubnis, um mit elektrischen Geräten zu arbeiten, und kennt sich mit Instrumenten und Automatisierungsgeräten (Instrumentierung und Automation) aus.
• Der Schrank ist an einer vertikalen Wand aus feuerfestem Material mit einer Höhe von mindestens einem Meter montiert. Die Anweisung ist, wie leicht zu erraten, mit dem Brandschutz verbunden. Die Ströme in den Stromversorgungskreisen können beeindruckende Werte erreichen, die unter bestimmten Bedingungen zu einer starken Erwärmung der Drähte und Klemmen führen können.

Lassen Sie uns klarstellen: Vorausgesetzt, dass für jeden Quadratmillimeter des Kupferleiterquerschnitts nicht mehr als 10 Ampere vorgesehen sind und die Anschlüsse mit einem zuverlässigen Kontakt versehen sind und keine galvanischen Paare (wie Kupfer und Aluminium) vorhanden sind, tritt diese Situation nicht auf.

Proben

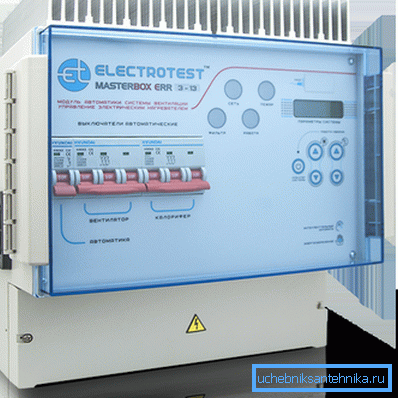

MASTERBOX ERR

Vor uns liegt ein Produkt der Moskauer Firma Electrotest.

Was zeichnet das Gerät aus?

• Unterstützung für elektrische Lufterhitzer, Wasser- und Freonwärmetauscher.
• Unterstützt alle Arten von Rekuperatoren.
• Schutz der Motoren der Ventilatoren gegen Überhitzung und Überlastung.
• Fernbedienung.
• Bluetooth- und Wi-Fi-Module, mit denen Sie die Lüftung von Ihrem Smartphone aus steuern können.
• Kompakte Abmessungen Die Größe des Gehäuses beträgt nur 325x335x170 mm.

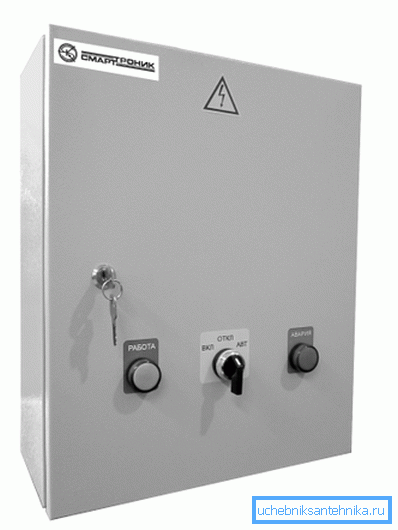

Lüfter-Schaltschrank

Das Produkt mit dem lakonischen Namen ShUV wird von einer Reihe russischer Unternehmen produziert (z. B. OAO Rubezh, die Vertretungen in mehreren Städten Russlands und im nahen Ausland hat). Die Funktionalität des Geräts ist das vollständige Gegenteil von der vorherigen: Es beschränkt sich auf die Steuerung des Zu- oder Abluftventilators der Brandlüftung.

Neben dem direkten Starten und Stoppen des Elektromotors steuert das Gerät:

1. Die Anwesenheit aller drei Phasen am Eingang.
2. Gebrauchstauglichkeit der eigenen Stromversorgungs- und Steuerkreise.
3. Kontakt mit Sensoren und deren Gesundheit.

Wir stellen die Hauptmerkmale von Geräten vor, die einen Lüfter mit einer Leistung von bis zu 45 kW steuern können.

Der Preis von ShUV hängt von der maximalen Leistung des von ihm gesteuerten Lüfters ab:

• 5,5 kW - 15.400 Rubel.
• 11 kW - 19.300 Rubel.
• 18,5 KW - 21080 Rubel.

Fazit

Wir gehen davon aus, dass unsere Bekanntschaft mit der neuen Art von Lüftungsgeräten erfolgte (siehe auch Artikel Rauchlüftung: die wichtigsten Merkmale und Merkmale des Geräts).

Das Video in diesem Artikel enthält wie immer eine bestimmte Menge zusätzlicher thematischer Informationen. Erfolge!
