Lüftungsrohre - größe zählt

Beim selbständigen Entwerfen eines Lüftungssystems machen die Leute die Aufgabe nicht besonders kompliziert und wählen Größen aus, die nach dem Zufallsprinzip aufgerufen werden. Normalerweise ist der Durchmesser mit einem Rand und der Belüftungsarbeit nicht besonders betroffen, aber dieser Ansatz ist für Ingenieure nicht zu bewältigen. Es ist nicht überflüssig zu wissen, wie die Lüftungsrohre richtig ausgewählt werden.

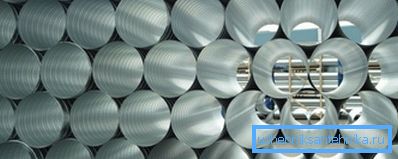

Was sollte das Belüftungsrohr sein?

Im Vergleich zu anderen Systemen wird die Belüftung beispielsweise während des Betriebs nicht wesentlich beansprucht, so dass keine wesentliche Dicke des Metalls erforderlich ist. Daher kann die erste Anforderung an einen Metallkanal als geringe Wandstärke bezeichnet werden.

Der zweite wichtige Parameter wird als Korrosionsbeständigkeit angesehen. Dennoch ist die Luftfeuchtigkeit der durch die Kanäle strömenden Luft hoch genug, so dass das Metall in 6-12 Monaten nicht mit einer Rostschicht bedeckt werden sollte.

Nun, das wichtigste Merkmal ist der Durchmesser, der die Effizienz des Lüftungssystems direkt beeinflusst. 120 mm Lüftungsrohr hat eine Querschnittsfläche von 113,04 cm², Durchmesser beispielsweise 75 mm - nur 44,15 cm². Es ist klar, dass, wenn sich die Querschnittsflächen um einen Faktor von 2,56 unterscheiden, sie in der Lage sind, unterschiedliche Luftmengen pro Zeiteinheit (bei einer gleichen Flussrate) zu überspringen.

Regulierungsrahmen

Der Hauptindikator für die Auswahl des Kanaldurchmessers kann als Luftstrom pro Zeiteinheit betrachtet werden. In SNiP 41-01-2003 werden die Hauptanforderungen an das Lüftungssystem sowohl hinsichtlich der Produktivität als auch hinsichtlich der geometrischen Abmessungen erfasst.

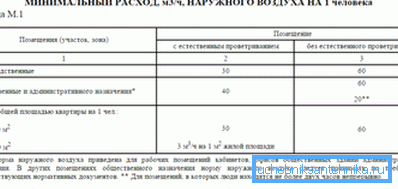

Gemäß diesem Standard für Wohngebäude sollte der Luftstrom (für 1 Person) beispielsweise lauten:

• für Räume mit einer Fläche von mehr als 20 m² - entweder 30 m³/ Stunde oder mindestens 0,35 Luftaustausch, berechnet auf der Grundlage des Gesamtvolumens der Wohnung. Schließlich wird bei den Berechnungen ein größerer Wert angenommen;
• wenn die Fläche des Raumes 20 m nicht überschreitet², Der Luftaustausch kann einfach mit einem Durchschnittswert von 3 m durchgeführt werden³/ Stunde bei 1 m² Platz

Das heißt, durch den mittelgroßen Raum (19-20 m²) pro Stunde sollte die Belüftung etwa 60 m betragen³. Eine kleine Größe, zum Beispiel ein 75 mm Lüftungsrohr, wird diese Aufgabe einfach nicht bewältigen.

Beachten Sie! Theoretisch ist es möglich, die Luftmenge auch durch einen kleinen Abschnitt zu erhöhen, es reicht aus, nur einen leistungsstarken Lüfter zu installieren. Dies wird jedoch zu einer starken Erhöhung der Fluggeschwindigkeit führen. Es ist unwahrscheinlich, dass die Wohnung Zugluft und heulenden Wind in der Lüftung benötigt.

Der gleiche Standard (SNiP 41-01-2003) enthält einige Anforderungen bezüglich der Größe der Pipeline.

Bei den Profilkanälen müssen Sie dann auf der größeren Seite navigieren:

• Bei einer Größe von bis zu 250 mm sollte die Wandstärke 0,5 mm betragen.
• mit zunehmender Größe bis 1250 - 2000 mm steigt die Wandstärke auf 0,9 mm;
• Wenn die Größe der größeren Seite 2000 mm überschreitet, ist eine zusätzliche Berechnung erforderlich, um die Dicke des Metalls zu rechtfertigen.

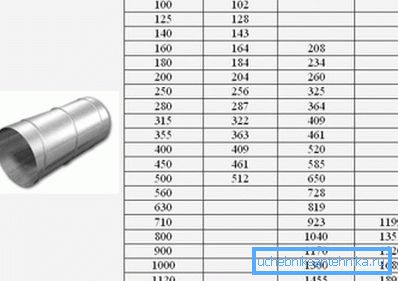

Wenn seine Einschränkungen und Teile der runden Lüftungskanäle:

• Beispielsweise dürfen runde Lüftungskanäle mit einem Durchmesser von weniger als 200 mm nur verwendet werden, wenn die Wandstärke 0,5 mm nicht überschreitet. Selbst wenn das Lüftungsrohr von 160 mm eine Wandstärke von 0,6 mm hat, muss es strikt der Norm entsprechen, es muss jedoch ersetzt werden. Im privaten Bau gibt es natürlich keine derart strengen Einschränkungen.
• Bei einem großen Durchmesser (von 1.800 bis 2.000 mm) kann die Dicke des Stahls jedoch auf 1,4 mm erhöht werden. Dies ist notwendig, damit sich der Kanal nicht einfach unter seinem eigenen Gewicht verbiegt.

Luftkanalauswahl

Bei der Bestimmung der Abmessungen des Querschnitts muss die Geschwindigkeit der Luftbewegung berücksichtigt werden. Der in der Wohnung befindliche Lüftungskanal sollte keine ständigen Geräusche verursachen, und die Geschwindigkeit des Luftstroms in die Wohnung (gilt sowohl für den Einlass- als auch den Auslasskanal) sollte keine Beschwerden verursachen.

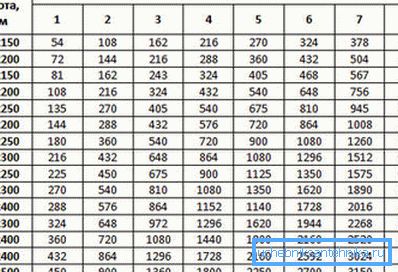

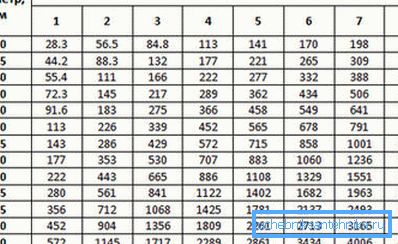

Aus diesem Grund werden für verschiedene Teile des Lüftungssystems die empfohlenen Indikatoren für die Luftgeschwindigkeit eingeführt, die den Luftaustausch stark beeinflussen. Beispielsweise kann ein Lüftungsrohr mit einem Durchmesser von 200 mm und einer Luftgeschwindigkeit von 1,0 m / s einen Luftaustausch bei 113 m ermöglichen.³/ stunde Mit einer Geschwindigkeitssteigerung von bis zu 1,5 m / s wächst der Luftaustausch um das 1,5-fache auf 169,5 m³/ stunde

In diesem Fall hängt viel von der Art der Luftzirkulation ab (natürlich oder erzwungen). Bei Systemen mit natürlicher Zirkulation kann der maximale Luftdurchsatz daher bis zu 2 m / s (in Minen) betragen. In Luftkanälen in Wohnungen bewegt sich der Luftstrom mit einer niedrigeren Geschwindigkeit.

Wenn jedoch das Lüftungsrohr in einem Privathaus mit einem Kanalventilator ergänzt wird, steigt der Durchfluss.

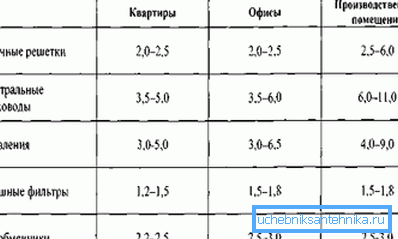

Da die Lüfterleistungsschwankung ziemlich groß ist, müssen wir uns auf die empfohlenen Werte für verschiedene Teile des Systems verlassen:

• auf der Ebene des Versorgungsgitters sollte die Geschwindigkeit 1 - 3 m / s nicht überschreiten;
• Auspuffgitter - 1,5 - 3,0 m / s;
• Luftverteiler - 1,5 - 2,0 m / s;
• Seitenkanal - 4,0 - 5,0 m / s;
• Rumpfbelüftungskanal - 6,0 - 8,0 m / s.

Das Verfahren zur Auswahl des Kanalabschnitts

Anweisungen zur Selbstauswahl bestehen nur aus wenigen Punkten:

• Zuerst müssen Sie die Luftmenge im Raum festlegen.
• dann wird bei einer bestimmten Luftgeschwindigkeit die Fläche des Lüftungskanals berechnet. Die Berechnung erfolgt nach der Formel

Zur Bestimmung des Durchmessers der Lüftungsrohrformel wird verwendet.

• Da die Auswahl der Schriftgröße das Ergebnis abrunden musste, müssen Sie prüfen, wie stark sich die Geschwindigkeit des Luftstroms geändert hat. Nur aus den vorherigen Formeln müssen Sie Ausdrücke ableiten, um die Geschwindigkeit zu bestimmen

wobei a und b die Größe eines rechteckigen Abschnitts sind, m

Für den Luftaustausch können Sie zwei Ansätze verwenden, um sie zu bestimmen, aber wenn die Berechnungen mit Ihren eigenen Händen durchgeführt werden, werden sie oft einfach durch die Norm von 30 m festgelegt³/ Stunde für 1 Person. Im Allgemeinen sind solche Optionen möglich:

• unter Berücksichtigung der Häufigkeit des Luftaustauschs im Raum wird in diesem Fall die Luftaustauschmenge durch die Formel bestimmt

wobei V das Volumen des Raumes ist, m³/ Stunde;

n ist die Luftwechselrate (in der Regel wird für Wohngebäude eine Bandbreite von 1-3 angenommen).

• unter Berücksichtigung der Luftwechselrate für die 1. Person im Gebäude (die Luftaustauschmenge wird in diesem Fall zu Beginn des Artikels berücksichtigt).

Beispiel für die Dimensionierung der Kanäle

Angenommen, Sie müssen die Größe des Lüftungskanals wählen, um Dunstabzugshauben in einem 4x5x3 m großen Raum bereitzustellen. Es ist nur eine Person für längere Zeit im Raum geplant.

Die Berechnung erfolgt in folgender Reihenfolge:

• Luftaustausch wird bestimmt - in unserem Fall können Sie den Wert auf 60 m einstellen³/ Stunde (bei einer Geschwindigkeit von 3,0 m³/ Stunde für alle 1,0 m² Quadrat);
• Die Geschwindigkeit der Luftbewegung im Kanal wird übernommen - es ist möglich, bei einem Wert von 1,0 m / s zu stoppen.
• bestimmt durch die Querschnittsfläche A = 60 / (3600 · 1,0) = 166,67 cm²;
• geeignete Größe wird ausgewählt. In unserem Fall können Sie einen kreisförmigen Kanal von 140 mm (Schnittfläche von 154 cm) wählen²) oder einen rechteckigen Abschnitt 100x200 mm (Fläche 200 cm)²);

• Geschwindigkeit wird geprüft. Für einen runden Kanal ist es v = 60 / (3600 · 0,0154) = 1,08 m / s und für einen rechteckigen Querschnitt - v = 60 / (3600 · 0,0200) = 0,83 m / s. Beide Werte liegen innerhalb akzeptabler Grenzen, sodass der Preis und die Art der Rohrinstallation einen entscheidenden Faktor bei der Auswahl darstellen können.

Worauf Sie bei der Auswahl eines Luftkanals achten müssen

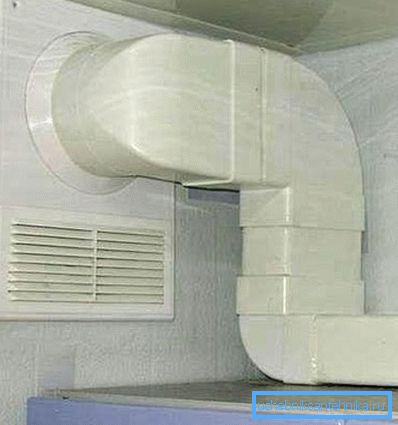

Bei der Wahl eines Luftkanals müssen Sie nicht nur den Designteil berücksichtigen, sondern auch sofort die einfache Installation berücksichtigen. In dem Berechnungsbeispiel wurde ein Luftkanal mit ungefähr der gleichen Kapazität ausgewählt, aber bei einem kreisförmigen Querschnitt beträgt sein Durchmesser 160 mm und bei einem rechteckigen Querschnitt nur 100 mm Höhe. Wenn die Lüftungsrohre installiert werden, kann eine Einsparung von 60 mm sehr wichtig sein.

Darüber hinaus sollte auf solche Kleinigkeiten geachtet werden:

• Schallschutz und Isolierung. Manchmal ist es besser, Luftkanäle mit einer werkseitigen Schall- und Wärmeschutzschicht zu kaufen.

Beachten Sie! Die Lüftungsrohre müssen isoliert werden, da sich die Luft in der nicht isolierten Rohrleitung im Winter zu schnell abkühlt und es zu Problemen mit der Belastung kommt.

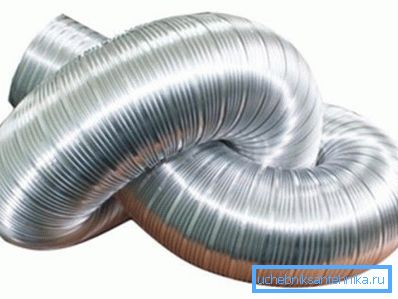

• Wenn sich der Kanal an manchen Stellen oft in großen Winkeln verbiegt, kann die Verwendung eines flexiblen Rohrs gerechtfertigt sein.. Solche Luftkanäle können halbstarr (aus Aluminiumfolie, die auf einem Stahlrahmen gewickelt ist) und PVC hergestellt werden. Der Hauptvorteil eines flexiblen Belüftungsrohrs ist die Möglichkeit einer sanften Rotation (dies wirkt sich vorteilhaft auf die Aerodynamik aus) und eine Reduzierung der Anzahl der Formelemente auf ein Minimum.

Zusammenfassend

Der Schlüssel zu einer qualitativ hochwertigen Belüftung kann als ordnungsgemäß konzipiertes Belüftungssystem bezeichnet werden. Eine bedeutende Rolle spielt nicht nur die Lage der Luftkanäle, sondern auch deren Berechnung (dh Auswahl der Querschnittsabmessungen). Die in diesem Artikel vorgeschlagenen Empfehlungen tragen dazu bei, die typischen Fehler von Neuankömmlingen zu vermeiden, und die Wohnungslüftung funktioniert immer stabil.

Das Video in diesem Artikel zeigt ein Beispiel eines bereits montierten rechteckigen Lüftungssystems.
